Mitsubishi Lancer / Lancer Wagon. Руководство - часть 570

52B

-144

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

Код 66. Запал преднатяжителя ремня безопасности (со стороны водителя), короткое
замыкание в цепи электропитания

ПРИМЕЧАНИЕ

РАЗЪЕМ
СОСТЫКОВАН: "ОN"
РАЗЪЕМ
РАССТЫКОВАН: "ОFF"

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

ЦЕПЬ ЗАПАЛА

МИКРОПРОЦЕССОР

БЛОК SRS7ECU

МОДУЛЬ ПРЕДНАТЯЖИТЕЛЯ
РЕМНЯ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ (левый)

Седан
Универсал

Цветовая кодировка проводов
B : Черный     LG : Бледно7зеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

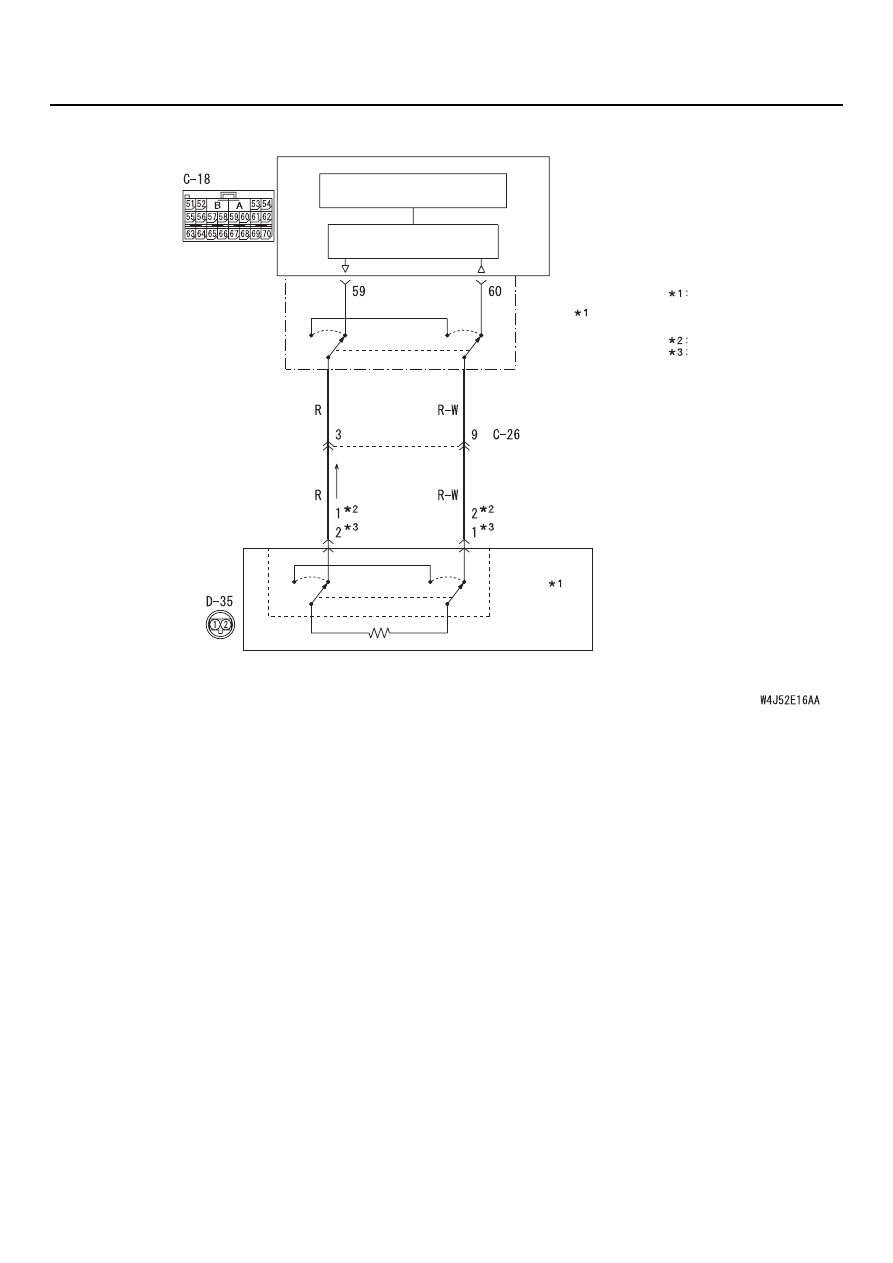

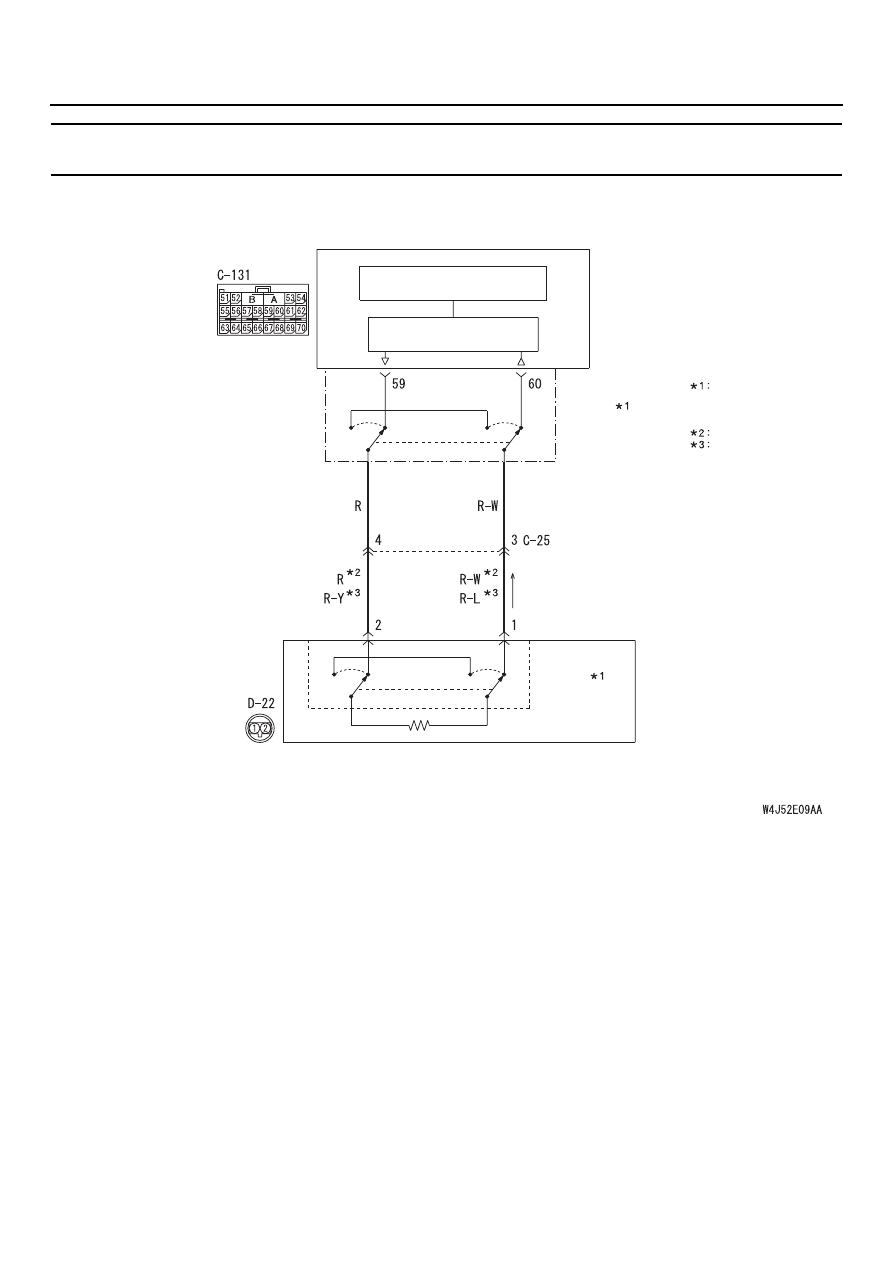

Контур преднатяжителя ремня безопасности водителя (запал, RHD)

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

52B

-145

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ПРИНЦИП ДЕЙСТВИЯ

Блок SRS7ECU оценивает силу столкновения
автомобиля по сигналам, получаемым от
передних датчиков замедления и переднего
аналогового датчика. Если сила столкновения
превысила определенный предельный уровень,
в блоке SRS7ECU генерируется выходной сигнал
на поджиг запала газогенератора. Если при
этом замкнута цепь контрольного датчика
передних подушек безопасности, произойдет
срабатывание преднатяжителя ремня
безопасности.

УСЛОВИЯ ГЕНЕРАЦИИ КОДОВ
ПРИ ДИАГНОСТИКЕ

Этот диагностический код генерируется, если
происходит замыкание проводов на участке
между газогенератором преднатяжителя ремня
безопасности со стороны водителя и цепью
подачи электропитания.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Повреждены провода или соединительные
колодки электропитания.

•

Короткое замыкание между проводами жгута
проводов газогенератора и цепью подачи .

•

Неисправность блока SRS7ECU.

ПРИМЕЧАНИЕ

РАЗЪЕМ
СОСТЫКОВАН: "ОN"
РАЗЪЕМ
РАССТЫКОВАН: "ОFF"

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

ЦЕПЬ ЗАПАЛА

МИКРОПРОЦЕССОР

БЛОК SRS7ECU

МОДУЛЬ ПРЕДНАТЯЖИТЕЛЯ
РЕМНЯ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ (правый)

Седан
Универсал

Цветовая кодировка проводов
B : Черный     LG : Бледно7зеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Контур преднатяжителя ремня безопасности водителя (запал, RHD)

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

52B

-146

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

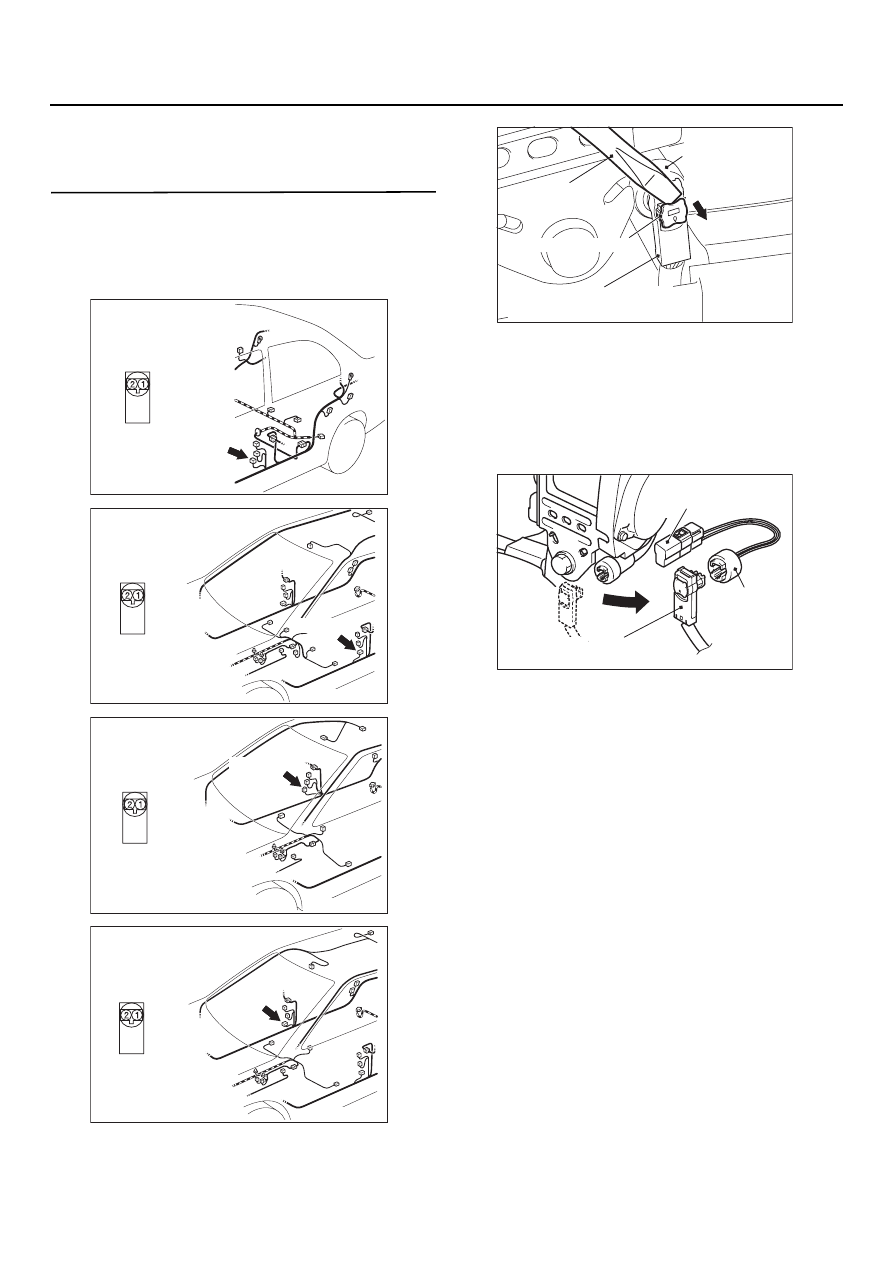

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Считайте код, присоединив
поверочный резистор (используйте тестер
MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Расстыкуйте разъем D722 <LHD> или D735

<RHD> преднатяжителя ремня безопасности
со стороны водителя. При работе с разъема7
ми используйте отвертку с плоской рабочей
частью для вытягивания блокирующей
кнопки колодки со стороны жгута проводов,
затем расстыкуйте колодки.

(3) Присоедините проверочный резистор

MB991865 к жгуту проводов MB991884.

(4) Присоедините приспособление MB991884

к колодкам разъемов D722 <LHD> или D735
<RHD> со стороны жгутов проводов.

(5) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(6) Удалите коды из ПЗУ и считайте их заново.

B: Появилось ли сообщение о коде 66?

ДА :

Идти к Этапу 2.

НЕТ :

Замените преднатяжитель ремня
безопасности со стороны водителя.
(См.

CTP. 52B-245

).

AC303871

Разъем: D122
<Седан, LHD>

AH

Со стороны жгута
проводов

D722 (B)

AC303915

Со стороны жгута
проводов

AM

Разъем: D122
<Универсал, LHD>

D722 (B)

AC303875

Со стороны жгута
проводов

AI

Разъем: D135
<Седан, RHD>

D735 (B)

AC303921

Со стороны жгута
проводов

AJ

Разъем: D135
<Wagon 1 RHD>

D735 (B)

AC300147AG

Отвертка
с плоским
лезвием

Блокирующая кнопка

D722 <LHD>,
D735 <RHD>
Разъем
преднатяжителя
переднего
пассажира

D722 <LHD>, D735 <RHD>
Колодки со стороны жгута проводов

MB991884
MB991885

AC300975 AG

MB991865
(Поверочный резистор:
               3 Ом)

MB991884
(Жгут проводов
поверочного
резистора)

D722 <LHD>, D735 <RHD>
Со стороны жгута проводов

52B

-147

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

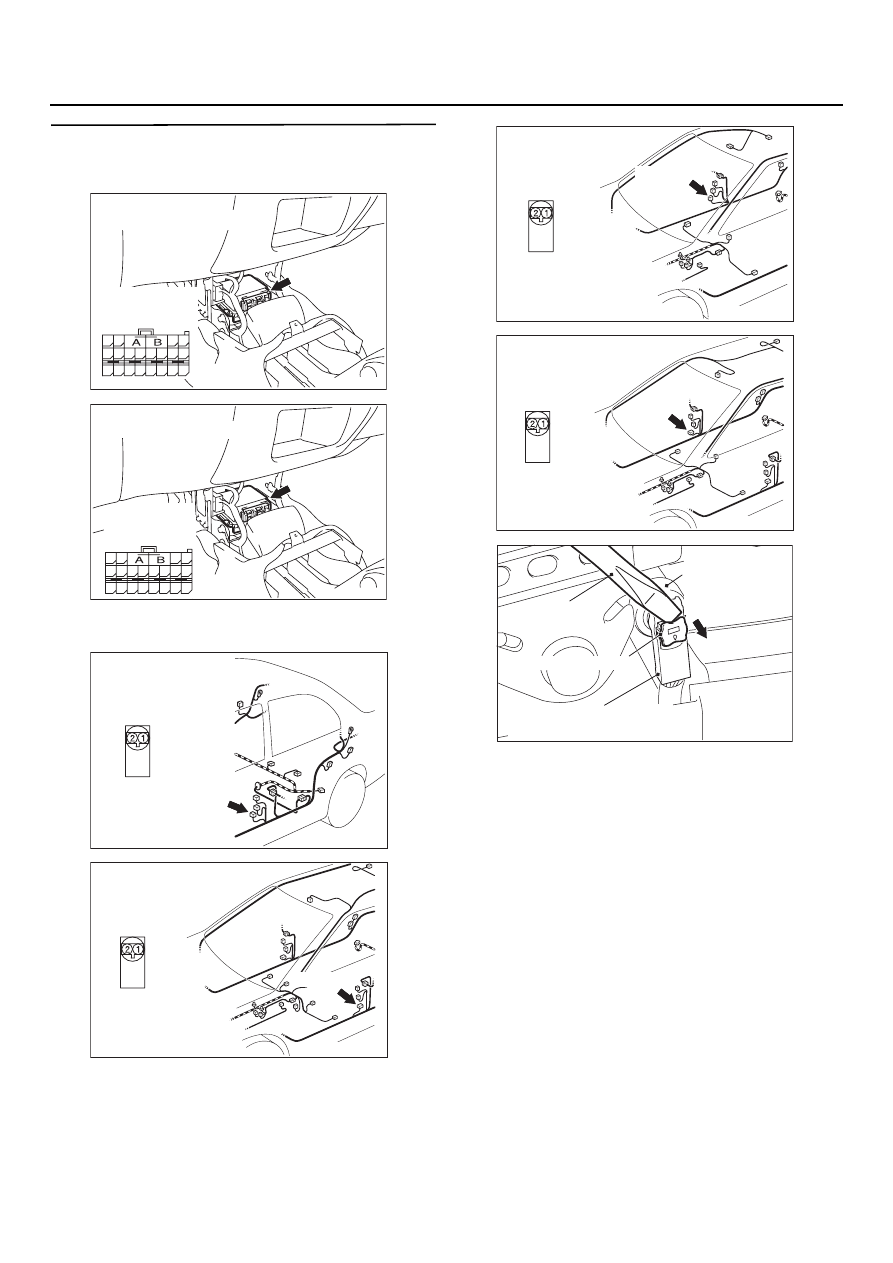

ЭТАП 2. Измерение величины напряжения
на выводах колодок разъемов C1131 <LHD>
или C118 <RHD>

(1) Расстыкуйте колодки разъемов C7131 <LHD>

или C718 <RHD>.

(2) Расстыкуйте разъем D722 <LHD> или D735

<RHD> преднатяжителя ремня безопасности
со стороны водителя. При работе с разъема7
ми используйте отвертку с плоской рабочей
частью для вытягивания блокирующей
кнопки колодки со стороны жгута проводов,
затем расстыкуйте колодки.

(3) Установите ключ зажигания в положение

"ON".

AC301747AC

C7131 (Y)

5453

52 51

62 61

58

59

60

575655

7069686766 656463

Вид со стороны
жгута проводов
(спереди)

Разъем: C1131
<Автомобили с левым рулем>

AC301747AH

C718 (Y)

5453

52 51

62 61

58

59

60

575655

7069686766 656463

Разъем: C118
<Автомобили с правым рулем>

Вид со стороны
жгута проводов
(спереди)

AC303871

Разъем: D122
<Седан, LHD>

AH

Со стороны жгута
проводов

D722 (B)

AC303915

Со стороны жгута
проводов

AM

Разъем: D122
<Универсал, LHD>

D722 (B)

AC303875

Со стороны жгута
проводов

AI

Разъем: D135
<Седан, RHD>

D735 (B)

AC303921

Со стороны жгута
проводов

AJ

Разъем: D135
<Wagon 1 RHD>

D735 (B)

AC300147AG

Отвертка
с плоским
лезвием

Блокирующая кнопка

D722 <LHD>,
D735 <RHD>
Разъем
преднатяжителя
переднего
пассажира

D722 <LHD>, D735 <RHD>
Колодки со стороны жгута проводов
