Mitsubishi Lancer / Lancer Wagon. Руководство - часть 568





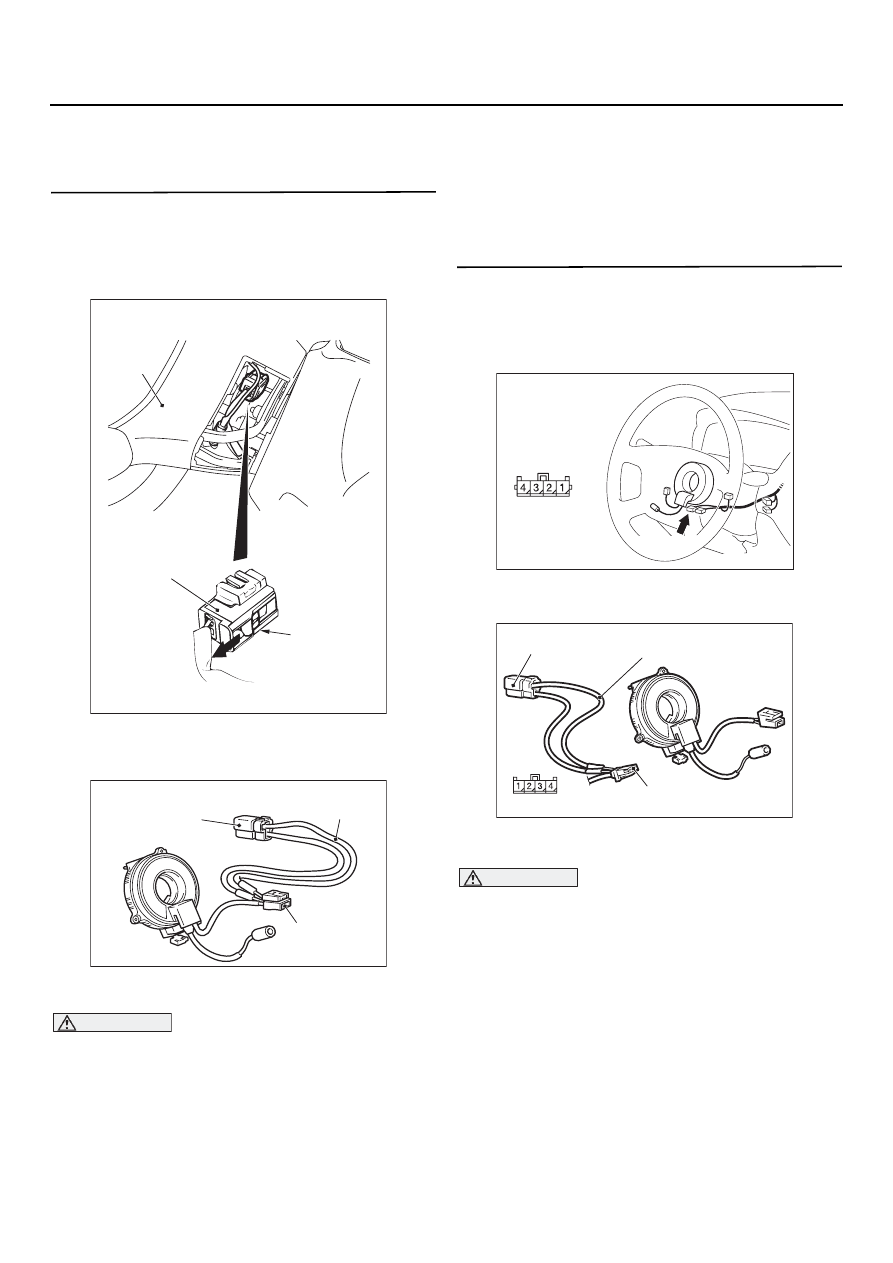

52B

-136

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

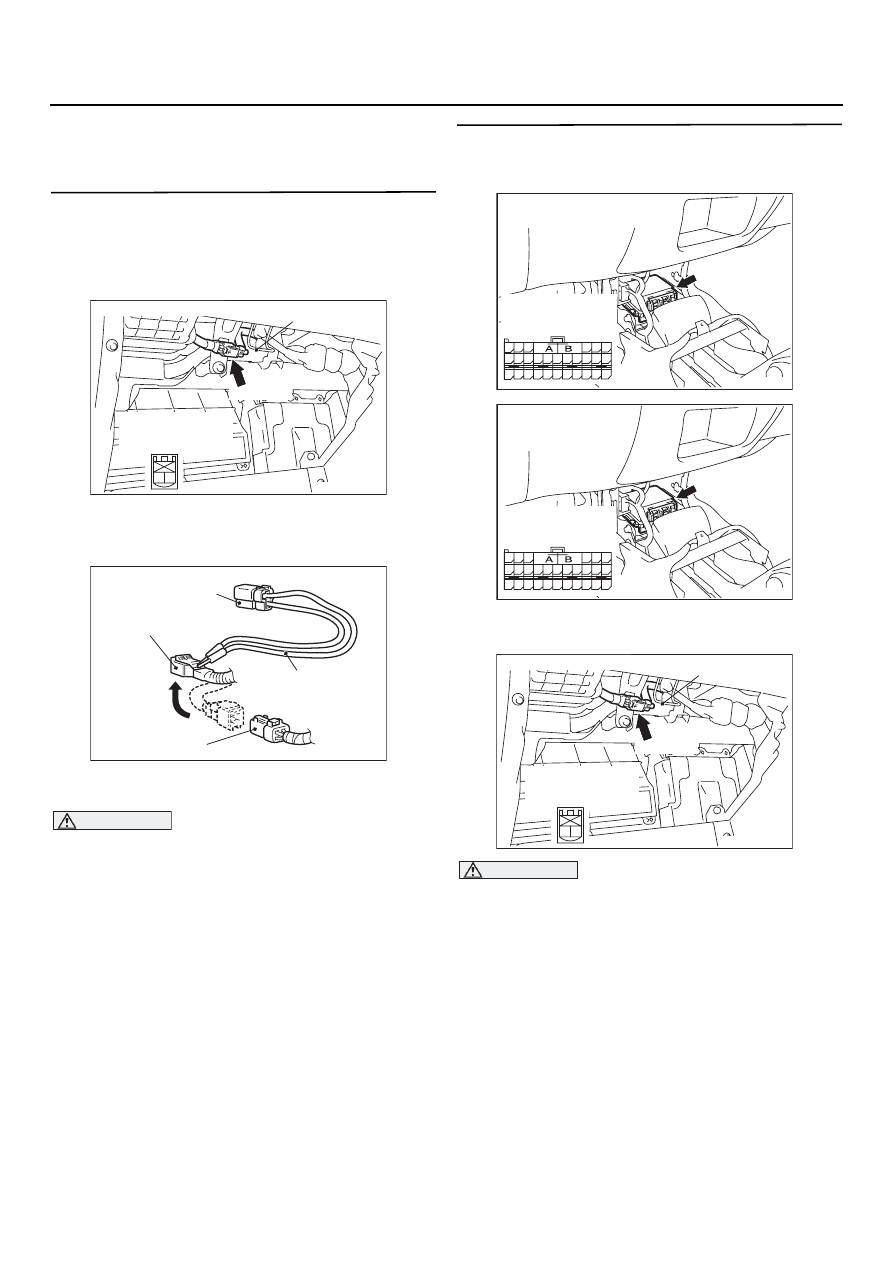

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Считайте код, присоединив
поверочный резистор (используйте
тестер MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Выдвигая часть А (см. рис.) разъема С7207

модуля подушки безопасности в
направлении стрелки, расстыкуйте разъем.

(3) Присоедините поверочный резистор

MB991865 к жгуту проводов MB991886.

ВНИМАНИЕ

Не вставляйте ножки пробника в выводы
 лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.
(4) Присоедините приспособление MB991866

к колодке разъема С7207 со стороны
спиральной пружины подушки безопасности.

(5) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(6) Удалите коды из ПЗУ и считайте их заново.

B:  Появился ли код 62?

ДА :

Идти к Этапу 2.

НЕТ :

Замените модуль надувной подушки
безопасности со стороны водителя
(См.

CTP. 52B-228

).

ЭТАП 2. Считайте код, присоединив
проверочный резистор (используйте
тестер MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Расстыкуйте разъем С7205 спиральной

пружины.

(3) Присоедините проверочный резистор

MB991865 к жгуту проводов MB991886.

ВНИМАНИЕ

Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.
(4) Присоедините приспособление MB991866 к

колодке разъема С7205 (выводы 3 и 4) со
стороны спиральной пружины подушки
безопасности.

(5) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(6) Удалите коды из ПЗУ и считайте их заново.

B:  Появилось ли сообщение о коде 62?

ДА :

Идти к Этапу 3.

НЕТ :

Замените спиральную пружину.
(См.

CTP. 52B-228

).

AC105823

AC304700

AC305145AC

A

Рулевое
колесо

Разъем С7207
модуля НПБ

AC300945 AC

MB991865
(Поверочный резистор: 3 Ом)

MB991866
(Жгут проводов
поверочного резистора)

Разъем С7207
модуля НПБ

AC303806 AB

Разъем: C1205

Со стороны жгута
проводов

C7205 (Y)

AC300949 AC

MB991865 (Поверочный
резистор: 3 Ом)

MB991866
(Жгут проводов
поверочного резистора)

Разъем С7205
спиральной пружины

(Вид сзади)

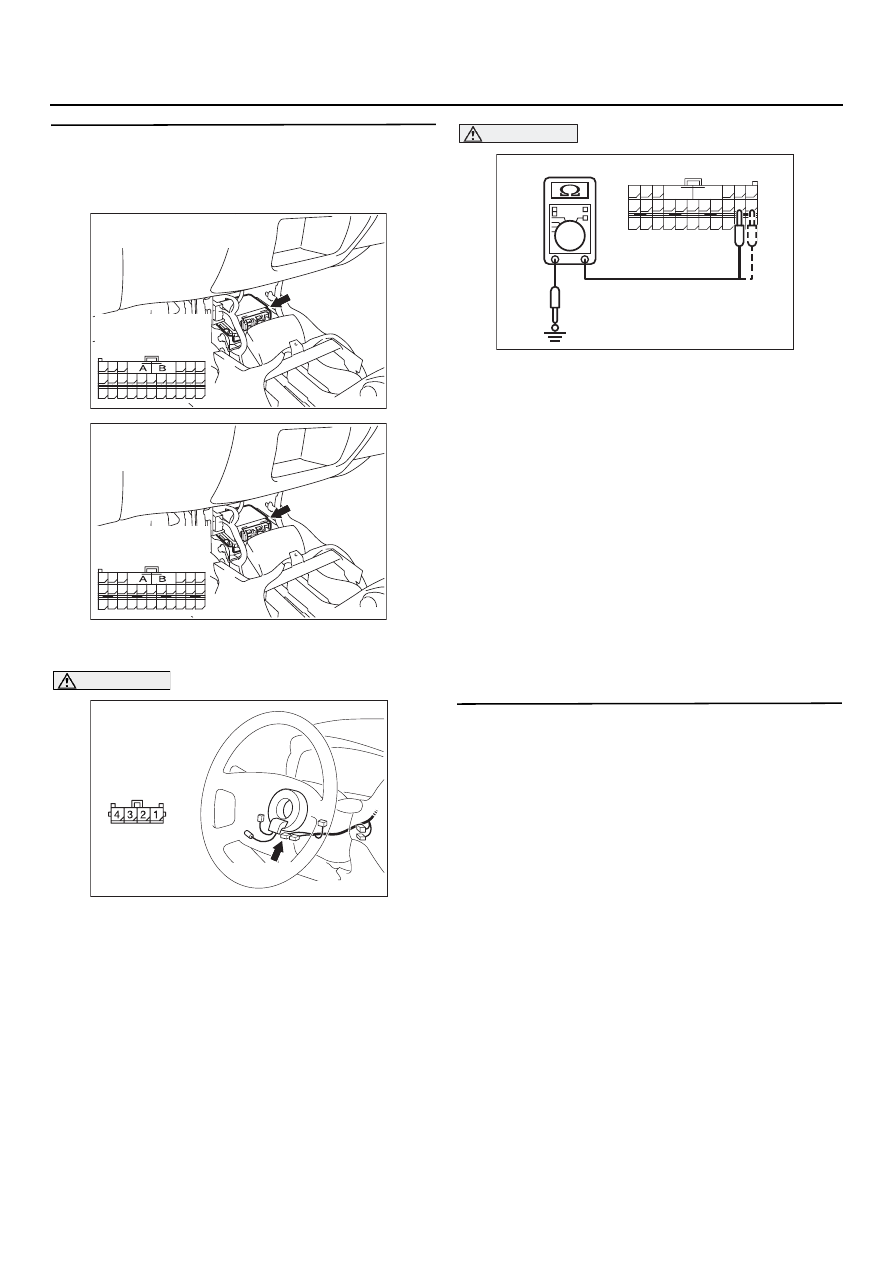

52B

-137

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ЭТАП 3. Измерение величины
сопротивления на выводах колодок
разъемов C1132 <LHD> или C117 <RHD>
блока SRS1ECU

(1) Расстыкуйте колодки разъемов C7132 <LHD>

или C717 <RHD>.

ОПАСНО!

Для предотвращения внезапного
срабатывания подушки безопасности
расстыкуйте разъем С'205 спиральной
пружины для деактивации цепи запала.

(2) Расстыкуйте разъем С7205 спиральной

пружины.

ВНИМАНИЕ

Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.
(3) Измерение величины соспротивления между

выводами 36, 37 колодок со стороны жгута
проводов разъемов C7132 <LHD> или C717
<RHD> и "массой".

НОРМАЛЬНО: Контур разомкнут

B: Нормально?

ДА :

Идти к Этапу 4.

НЕТ :

Восстановите работоспособность жгута
проводов, соединяющего разъем блока
SRS7ECU C7132 <LHD> или C717 <RHD>
(выводы 36 и 37) и разъем С7205
(выводы 3 и 4) спиральной пружины.

ЭТАП 4. Проверьте, произошло ли
обновление кодов неисправностей

B: Появилось ли сообщение о коде 62?

ДА :

Замените блок SRS7ECU.
(См.

CTP. 52B-226

).

НЕТ :

Возможно повреждение промежуточных
электроцепей. См.

главу

 00, "Поиск

неисправностей / контрольные точки",

CTP. 00-6

AC301747AD

C7132 (Y)

Разъем: C1132
<Автомобили с левым рулем>

262524

2322 21

37 3635343332 313029 2827

48474645 4443424140

38

39

Колодка со стороны
жгута проводов
(вид спереди)

AC301747AG

C717 (Y)

Разъем: C117
<Автомобили
с правым рулем>

262524

2322 21

37 3635343332 313029 2827

48474645 4443424140

38

39

Колодка со стороны
жгута проводов
(вид спереди)

AC303806 AB

Разъем: C1205

Со стороны жгута
проводов

C7205 (Y)

AC301591

42

31

38

27

21

41

28

39

22

30

25

47

36

33

44

34

45

37

48

26

29

23

40

32

43

35

46

24

B

A

C7132 <LHD>, C717 <RHD>
Вид со стороны жгута проводов
(сзади)

AB

52B

-138

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

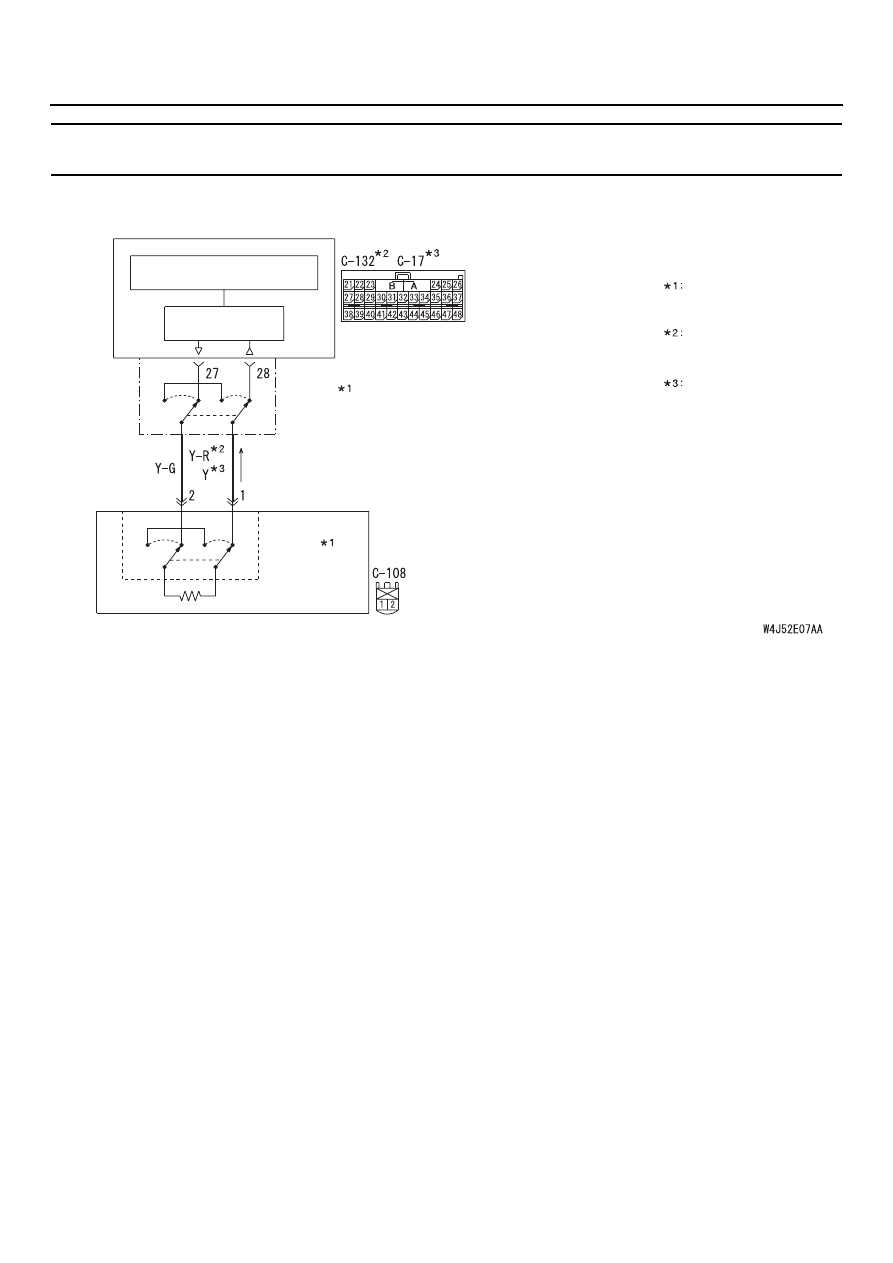

Код 64. Запал газогенератора модуля надувной подушки безопасности со стороны
переднего пассажира, короткое замыкание в цепи электропитания

ПРИНЦИП ДЕЙСТВИЯ

Блок SRS7ECU оценивает силу столкновения
автомобиля по сигналам, получаемым от
передних датчиков замедления и переднего
аналогового датчика. Если сила столкнове7
ния превысила определенный предельный
уровень, в блоке SRS7ECU генерируется
выходной сигнал на поджиг запала газо7
генератора. Если при этом замкнута цепь
контрольного датчика передних подушек
безопасности, произойдет наполнение
подушек безопасности.

Для наполнения подушки безопасности
входной сигнал подается к модулю подушки
через спиральную пружину.

УСЛОВИЯ ГЕНЕРАЦИИ КОДОВ
ПРИ ДИАГНОСТИКЕ

Этот диагностический код генерируется, если
происходит замыкание проводов на участке
между газогенератором подушки безопасности
со стороны переднего пассажира и цепью
подачи электропитания.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

Неисправны электрические провода
или соединительные колодки.

Короткое замыкание в цепи подачи
электропитания к газогенератору подушки
безопасности со стороны переднего
пассажира.

Неисправность блока SRS7ECU.

ПРИМЕЧАНИЕ

РАЗЪЕМ
СОСТЫКОВАН: "ОN"
РАЗЪЕМ
РАССТЫКОВАН: "ОFF"
Автомобили
с левосторонним
расположением
рулевого колеса

Автомобили
с правосторонним
расположением
рулевого колеса

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

ЦЕПЬ ЗАПАЛА

МИКРОПРОЦЕССОР

БЛОК SRS7ECU

МОДУЛЬ НПБ
(ПИРОПАТРОН)
ПЕРЕДНЕГО
ПАССАЖИРА

Цветовая кодировка проводов
B : Черный     LG : Бледно7зеленый
G : Зеленый     L : Синий     W : Белый
Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый R : Красный
P : Розовый     V : Фиолетовый



Контур модуля НПБ (пиропатрон) переднего пассажира

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

52B

-139

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. ЭТАП 4. Считайте код, присоединив
поверочный резистор (используйте тестер
MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Расстыкуйте разъем С7108 модуля подушки

безопасности со стороны переднего
пассажир.

(3) Присоедините поверочный резистор

MB991865 к жгуту проводов MB991886.

ВНИМАНИЕ

Не вставляйте ножки пробника в вывод
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.
(4) Расстыкуйте разъем С7108 модуля подушки

безопасности со стороны переднего
пассажира присоедините к колодке
со стороны жгута проводов приспособление
MB991866.

(5) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(6) Удалите коды из ПЗУ и считайте их заново.

B:  Появилось ли сообщение о коде 64?

ДА :

Идти к Этапу 2.

НЕТ :

Замените модуль надувной подушки
безопасности (со стороны переднего
пассажира). (См.

CTP. 52B-236

).

ЭТАП 2. Измерение величины напряжения
на выводах колодок разъемов C1132 <LHD>
или C117 <RHD>

(1) Расстыкуйте колодки разъемов C7132 <LHD>

или C717 <RHD>.

ВНИМАНИЕ

Для предотвращения внезапного
срабатывания подушки безопасности
отсоедините колодку С1108 жгута проводов
модуля подушки для деактивации цепи
запала.
(2) Расстыкуйте разъем С7108 модуля подушки

безопасности со стороны переднего
пассажира.

(3) Установите ключ зажигания в положение

"ON".

AC100985

Разъем: C1108

Защелка перчаточного ящика

2 1

C7108 (R)

AJ

Колодка со стороны
жгута проводов
(вид спереди)

AC300956 AC

MB991865 (Поверочный
резистор: 3 Ом)

Колодка разъема С7108
со стороны жгута проводов

Разъем С108 НПБ
переднего пассажира

MB991866
(Жгут поверочного
резистора)

AC301747AD

C7132 (Y)

Разъем: C1132
<Автомобили с левым рулем>

262524

2322 21

37 3635343332 313029 2827

48474645 4443424140

38

39

Колодка со стороны
жгута проводов
(вид спереди)

AC301747AG

C717 (Y)

Разъем: C117
<Автомобили
с правым рулем>

262524

2322 21

37 3635343332 313029 2827

48474645 4443424140

38

39

Колодка со стороны
жгута проводов
(вид спереди)

AC100985

Разъем: C1108

Защелка перчаточного ящика

2 1

C7108 (R)

AJ

Колодка со стороны
жгута проводов
(вид спереди)
