Mitsubishi Lancer / Lancer Wagon. Руководство - часть 566
52B
-128
ПОИСК НЕИСПРАВНОСТЕЙ
ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)
ПРИНЦИП ДЕЙСТВИЯ
•
Электропитание к контрольной лампе
системы SRS подается через замок
зажигания (IG1).
•
Контрольная лампа загорается при положении
"ON" ключа замка зажигания и гаснет
приблизи7 тельно через 7 секунд, если не
обнаружены неисправности в системе SRS.
УСЛОВИЯ ГЕНЕРАЦИИ КОДОВ
ПРИ ДИАГНОСТИКЕ
•
Этот код выдается, если при мониторинге
блоком SRS7ECU горящей контрольной
лампы системы блок регистрирует короткое
замыкание на "массу" в цепи на участке
между контрольной лампой и блоком SRS7ECU.
Однако, если работоспособность цепи
станет нормальной код 43 будет автомати7
чески удален, и контрольная лампа системы
SRS погаснет.
РЕКОМЕНДАЦИИ ПО ОПРЕДЕЛЕНИЮ
НЕИСПРАВНОСТИ
•
Повреждены провода или соединительные
колодки.
•
Неисправность блока SRS7ECU.
•
Неисправность комбинации приборов.
ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ
ЭТАП 1. Проверка светодиода контрольной
лампы системы SRS
(1) Отсоедините провод от отрицательного
вывода аккумуляторной батареи.
(2) Расстыкуйте колодки разъема С706
комбинации приборов.
(3) Присоедините провод к отрицательному
выводу аккумуляторной батареи.
(4) Установите ключ зажигания в положение
"ON".
B: Погас ли индикатор?
ДА :
Идти к Этапу 2.
НЕТ :
Замените комбинацию приборов
(См. главу 54А, "Комбинация приборов
в сборе",
CTP. 54A-74
).
AC303798
Разъем: C106

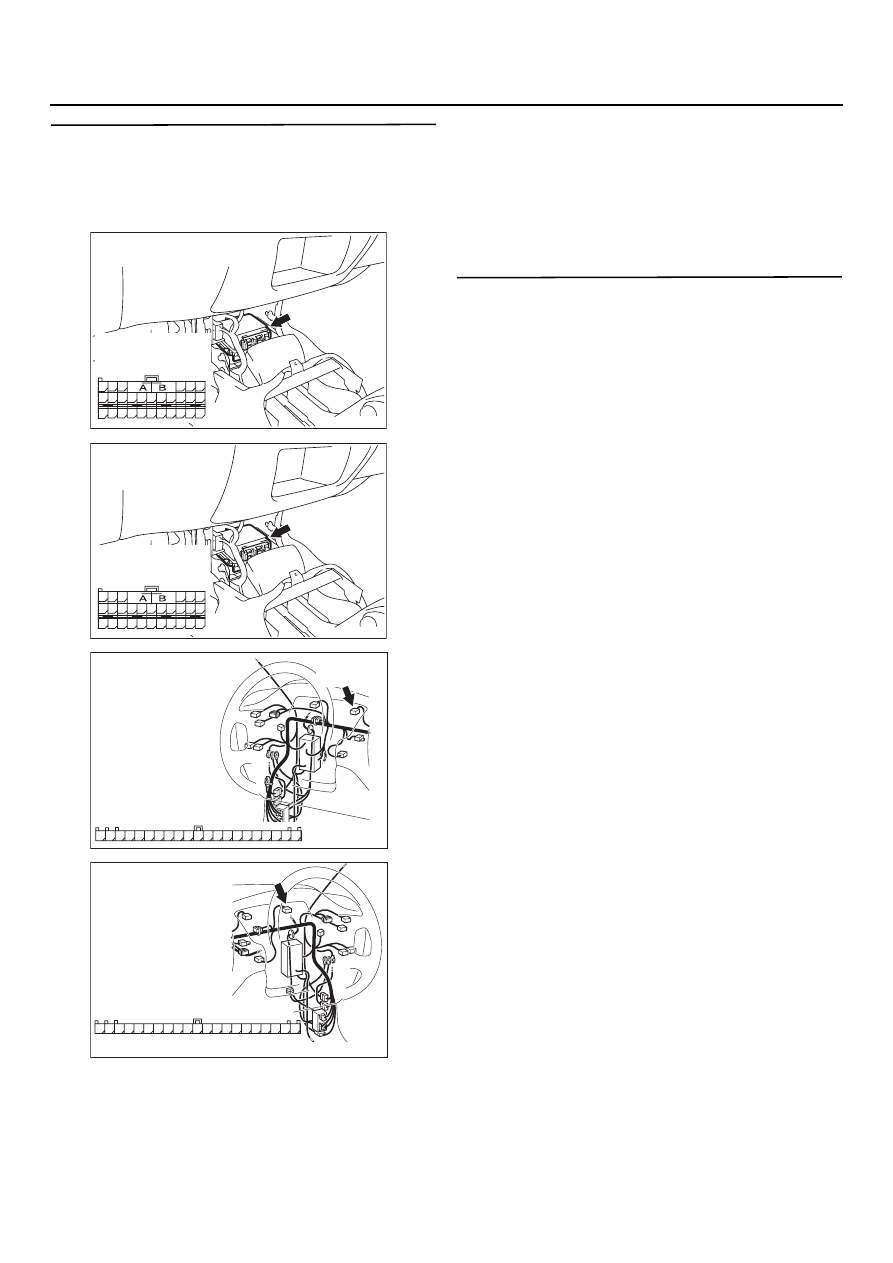

<Автомобили
с левым рулем>
AF
Со стороны жгута проводов
C706 (L)
31
35
36
37
38
39
40
41
45
46
47
48
49
50
51
34
44
33
43
32
42
AC303814
Разъем: C106
<Автомобили
с правым рулем>
AD
Со стороны жгута проводов
31
35
36
37
38
39
40
41
45
46
47
48
49
50
51
34
44
33
43
32
42
C706 (L)

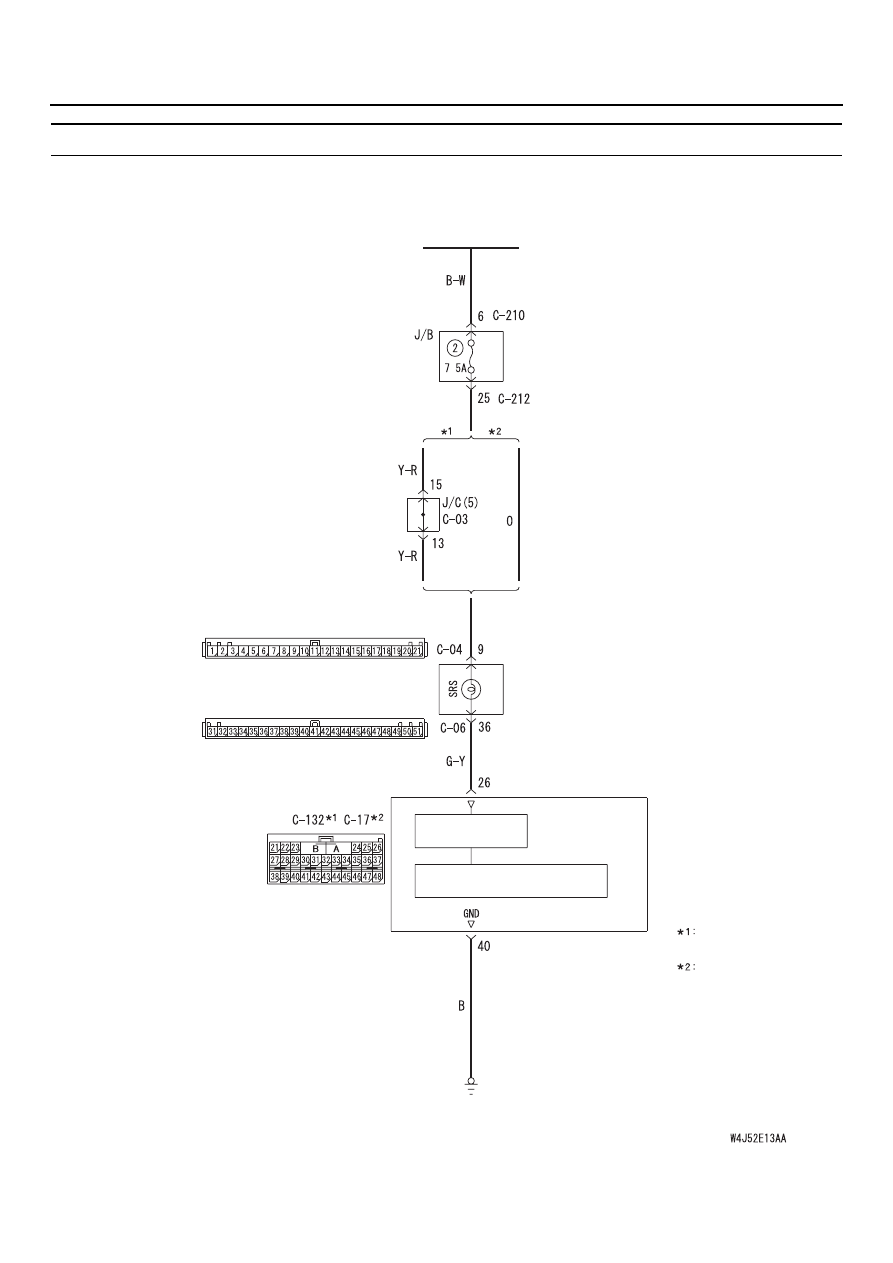

AC304147
AC304030
AC304884

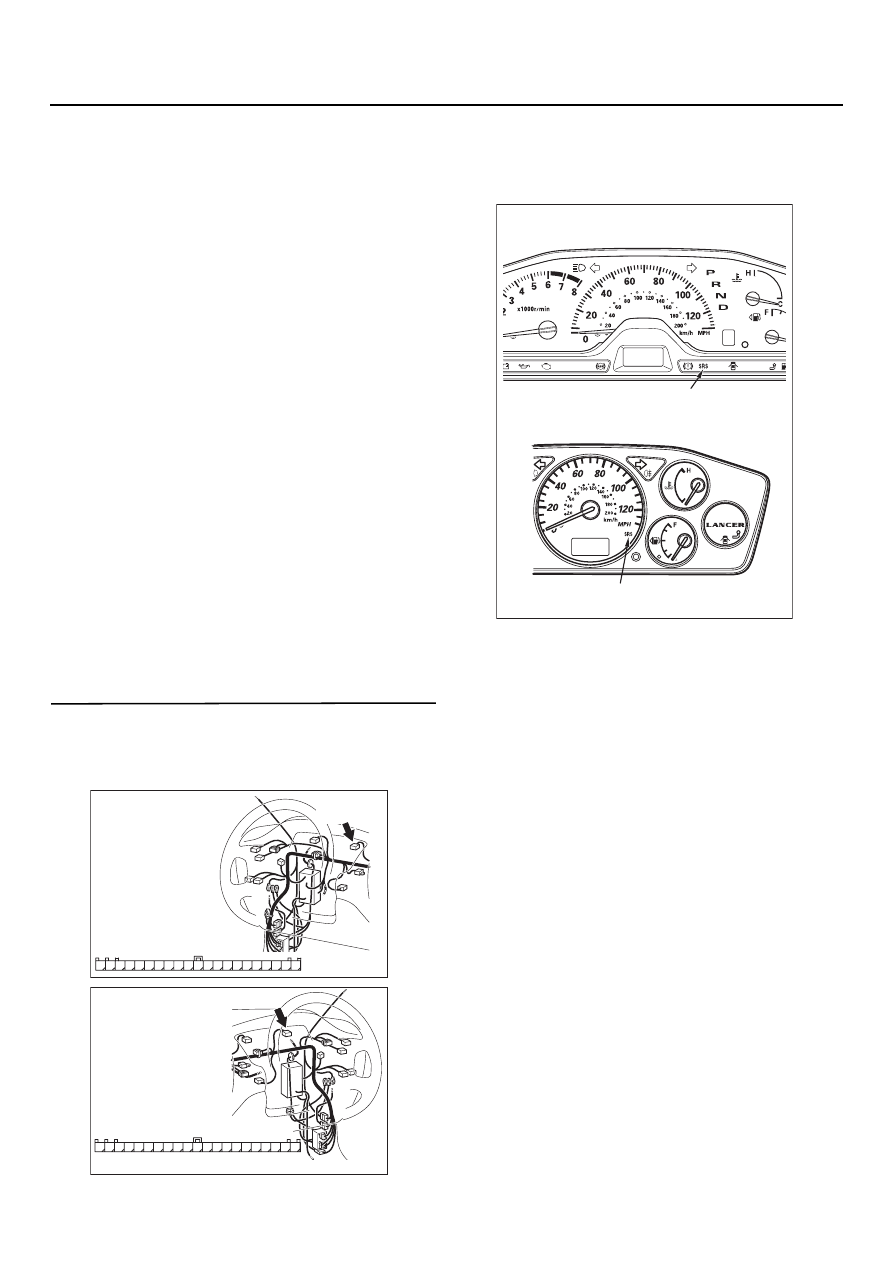

Контрольная лампа
системы SRS
AB
Контрольная лампа
системы SRS
<1300, 1600 (Серия "Комфорт")>
<1600 (Серия "Спорт"), 2000>
