Mitsubishi Lancer / Lancer Wagon. Руководство - часть 565

52B

-124

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

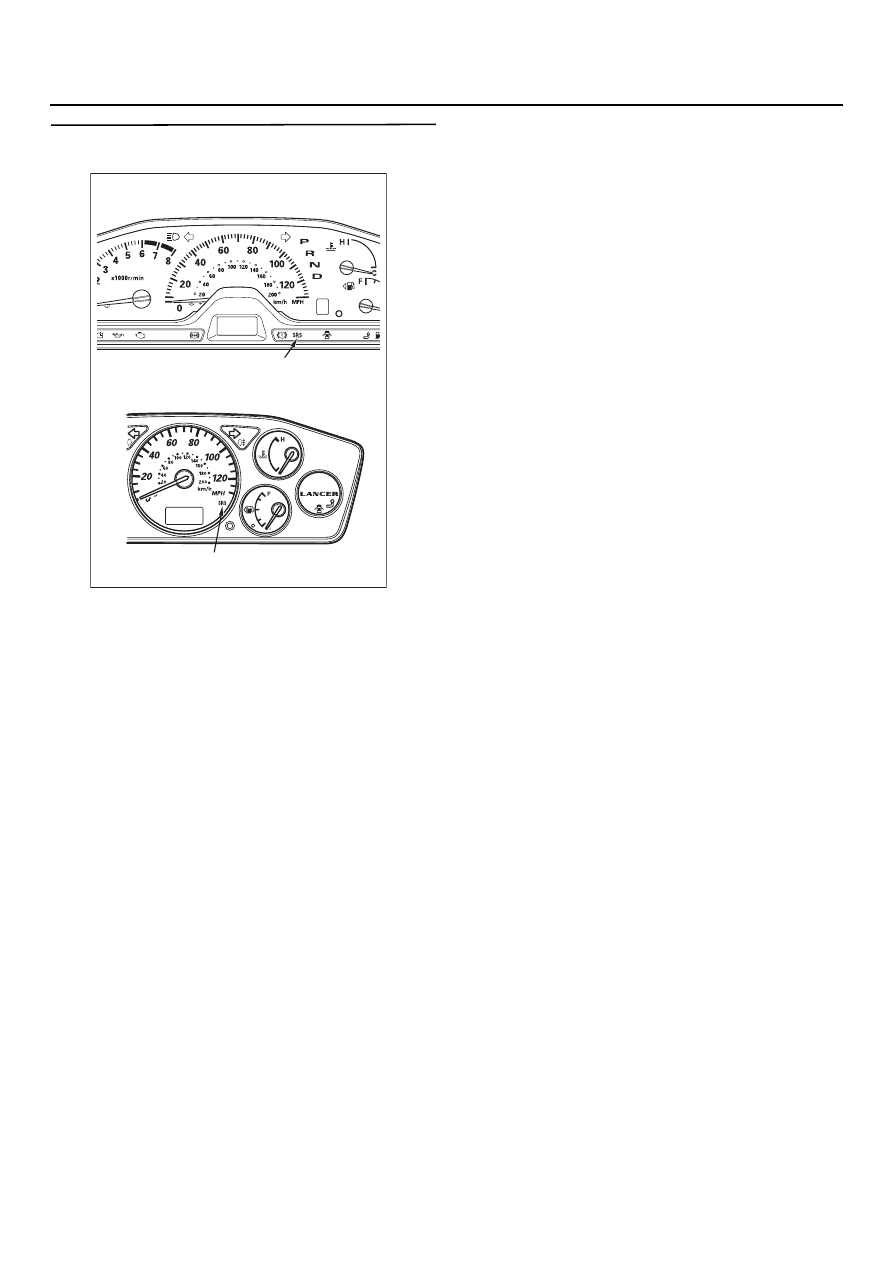

ЭТАП 2. Проверка светодиода контрольной
лампы системы SRS

B: Исправен ли светодиод?

ДА :

Замените светодиод

НЕТ :

Идти к Этапу 3.

AC304147

AC304030

AC304884

Контрольная лампа
системы SRS

AB

Контрольная лампа
системы SRS

<1300, 1600 (Серия "Комфорт")>

<1600 (Серия "Спорт"), 2000>

52B

-125

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

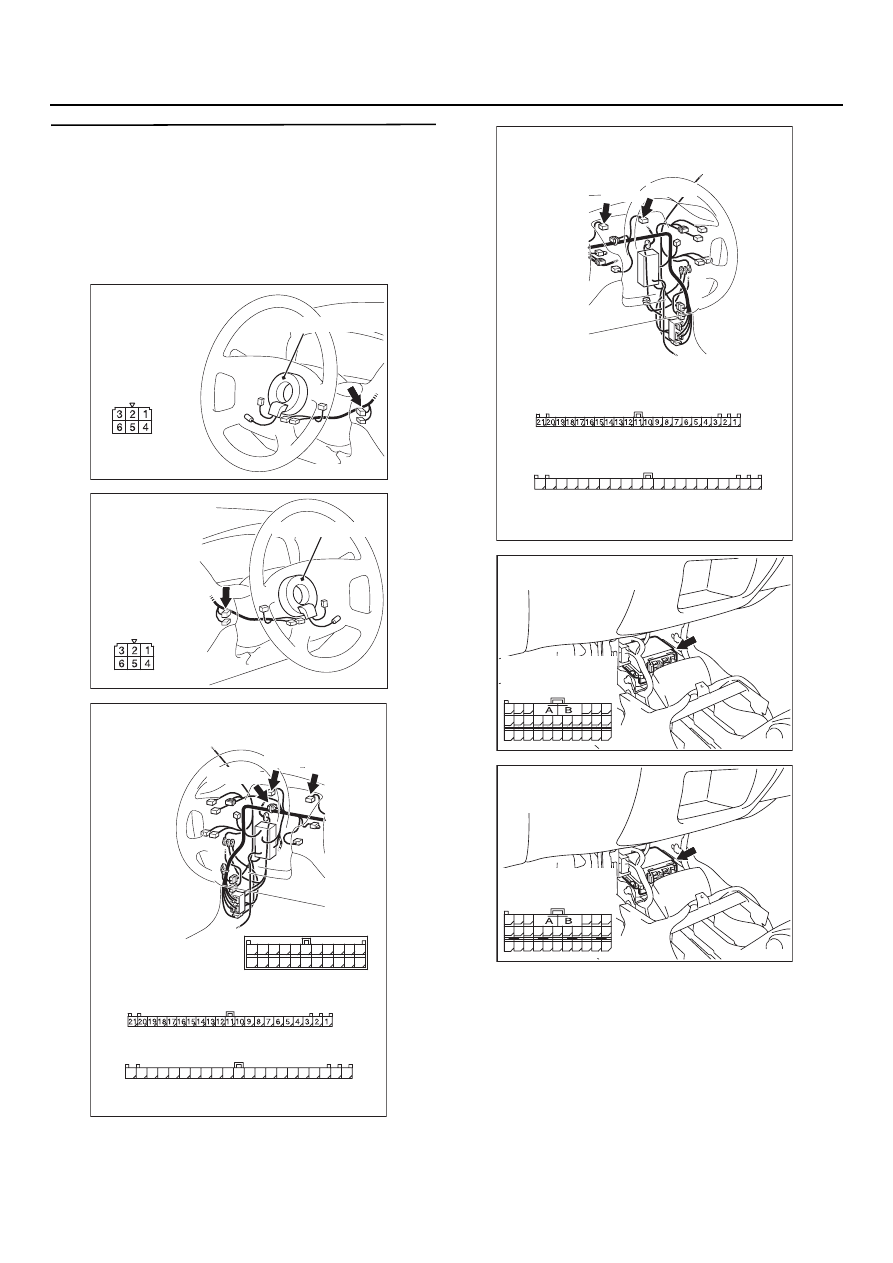

ЭТАП 3. Проверьте жгут проводов на
отстутствие обрывов на участке между
разъемом С1201 (вывод 2) замка зажигания,
разъемами С104 комбинации приборов
(вывод 9), C106 (вывод 36) и разъемом
C1132 <LHD> или C117 <RHD> (вывoд 26)
блока SRS1ECU

NOTE:

После проверки промежуточных разъемов
C%04, С%06, С%03 <LHD> или C%04, С%06 <RHD>
проверьте состояние проводов в жгуте. Если
разъемы C%04, С%06, С%03 <LHD> или C%04,
С%06 <RHD> неисправны, отремонтируйте или
замените их.

AC303806

Разъем: C1201
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов
(спереди)

AH

Спиральная пружина

AC303820 AD

Разъем: C1201
<Автомобили
с правым рулем>

Вид со стороны
жгута проводов
(спереди)

Спиральная пружина

AC303799

Разъемы: C103, C104, C106

AP

C704

<Автомобили с левым рулем>

C704

Со стороны жгута проводов

C706 (L)

C703 (B)

C706

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

C703

2

1

3

13

12

14

21

10

5

4

6

16

15

17

7 8 9

19

18

20

11

22

Со стороны жгута проводов

AC303815

Разъемы: C104, C106

AL

<Автомобили с правым рулем>

C704

Со стороны жгута проводов

C706

Со стороны жгута проводов

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

C704

C706(L)

AC301747AD

C7132 (Y)

Разъем: C1132
<Автомобили с левым рулем>

262524

2322 21

37 3635343332 313029 2827

48474645 4443424140

38

39

Колодка со стороны
жгута проводов
(вид спереди)

AC301747AG

C717 (Y)

Разъем: C117
<Автомобили
с правым рулем>

262524

2322 21

37 3635343332 313029 2827

48474645 4443424140

38

39

Колодка со стороны
жгута проводов
(вид спереди)

52B

-126

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

B: Нормально?

ДА :

Замените комбинацию приборов
(См. главу 54А, "Комбинация приборов
в сборе",

CTP. 54A-74

). Идти к Этапу 4.

НЕТ :

Восстановите работоспособность жгута
проводов, соединяющего разъем блока
SRS7ECU C7132 <LHD> или C717 <RHD>
(вывод 26) и разъем С7201 (вывод 2)
замка зажигания.

ЭТАП 4. Проверьте, произошло ли
обновление кодов неисправностей

B: Появилось ли сообщение о коде 43?

ДА :

Замените блок SRS7ECU.
(См.

CTP. 52B-226

).

НЕТ :

Возможно повреждение промежуточных
электроцепей. См. главу 00, "Поиск
неисправностей / контрольные точки",

CTP. 00-6

.

52B

-127

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

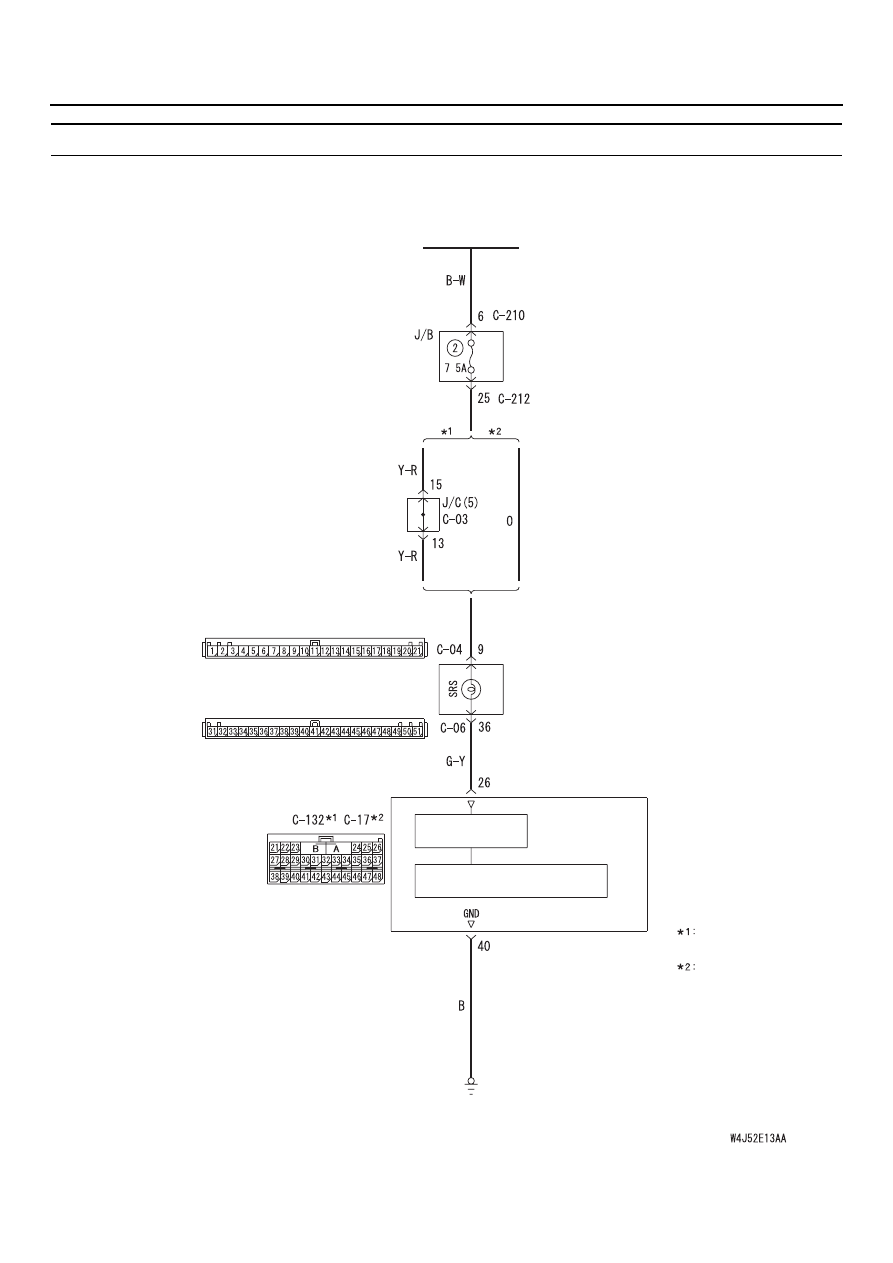

Код 43. Разомкнут контур контрольной лампы системы SRS (контрольная лампа не гаснет)

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ (IG1)

БЛОК SRS7ECU

МИКРОПРОЦЕССОР

КОНТУР ПОДАЧИ
ЭЛЕКТРОПИТАНИЯ

КОМБИНАЦИЯ
ПРИБОРОВ

Цветовая кодировка проводов
B : Черный     LG : Бледно7зеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

ПРИМЕЧАНИЕ

Автомобили
с левосторонним
управлением

Автомобили
с правосторонним
управлением
рулевого колеса

Контур активации индикатора системы SRS

,
