52B

-148

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ВНИМАНИЕ

Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.

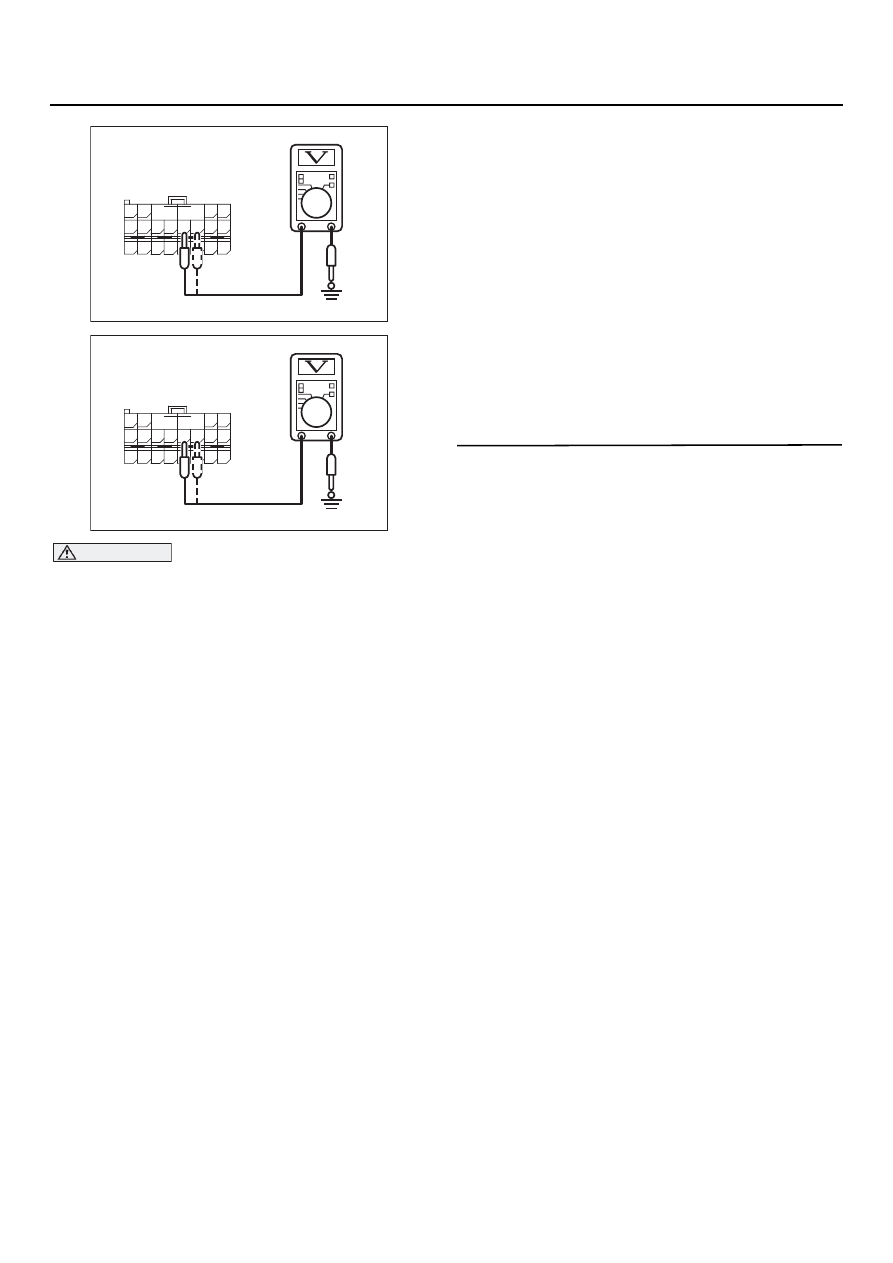

(4) Измерение величины напряжения между

выводами 59 и 60 колодок со стороны жгута
проводов разъемов C7131 <LHD> или C718
<RHD> и "массой".

НОРМАЛЬНО: 0 В

B: Укладывается ли значение напряжения в

установленный диапазон?
ДА :

Идти к Этапу 3.

НЕТ :

Восстановите работоспособность
жгута проводов между разъемами блока
SRS7ECU C7131 <LHD> или C718 <RHD>
(выводы 59 и 60) и разъемами D722
<LHD> D735 <LHD> (выводы 1 и 2)
преднатяжителя ремня безопасности
со стороны водителя.

ЭТАП 3. Проверьте, произошло ли
обновление кодов неисправностей

B: Появилось ли сообщение о коде 66?

ДА :

Замените блок SRS7ECU.
(См.

CTP. 52B-226

).

НЕТ :

Возможно повреждение промежуточных
электроцепей. См. главу 00, "Поиск
неисправностей / контрольные точки",

CTP. 00-6

.

AC301577

63

55

51

69

61

66

58

65

64

5657

68

60

67

59

70

62

53

52 B

A

54

C7131 Колодка со стороны
жгута проводов (вид сзади)

AB

AC301577

63

55

51

69

61

66

58

65

64

5657

68

60

67

59

70

62

53

52 B

A

54

C718 Колодка со стороны
жгута проводов (вид сзади)

AC

52B

-149

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

Код 67. Пиропатрон преднатяжителя ремня безопасности (со стороны водителя), короткое
замыкание на "массу"

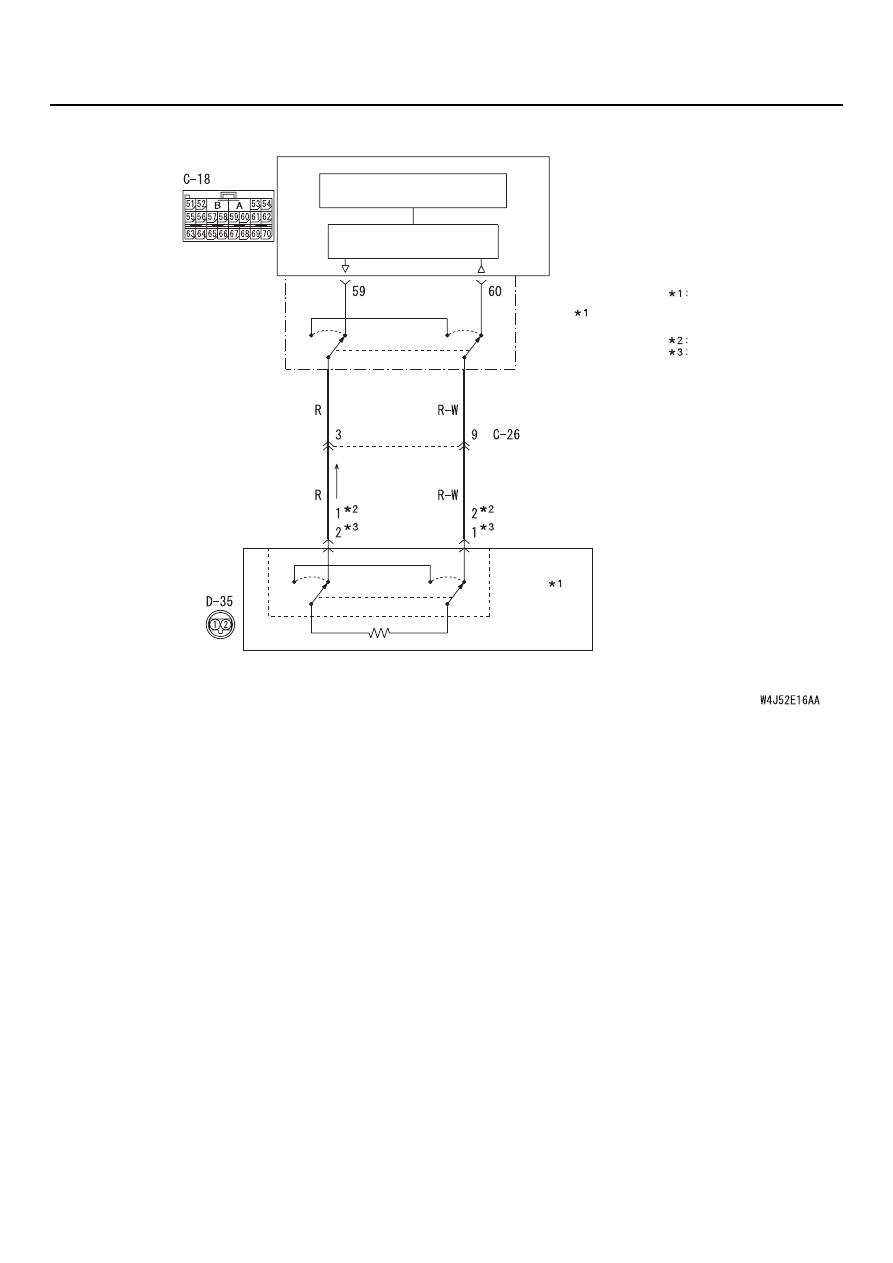

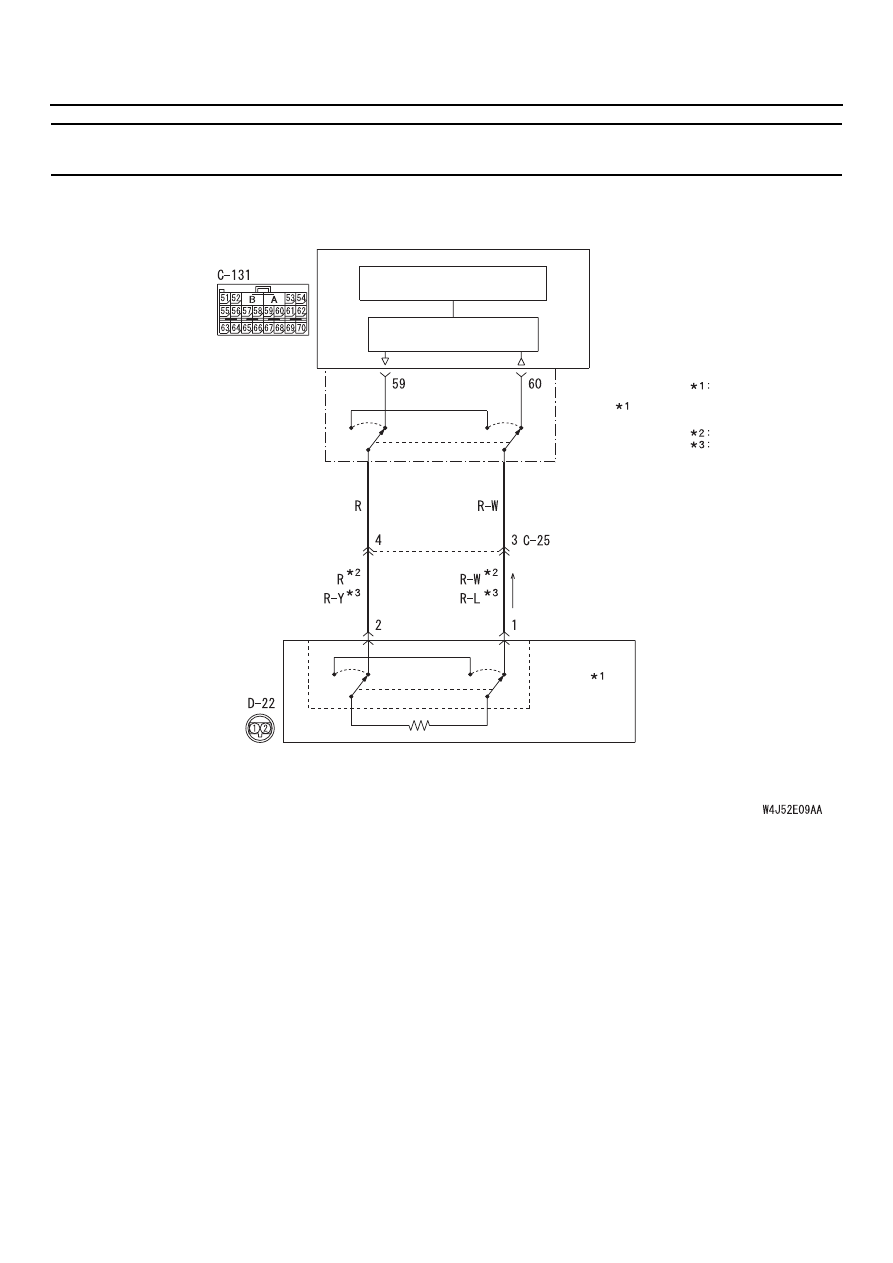

ПРИМЕЧАНИЕ

РАЗЪЕМ
СОСТЫКОВАН: "ОN"
РАЗЪЕМ
РАССТЫКОВАН: "ОFF"

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

ЦЕПЬ ЗАПАЛА

МИКРОПРОЦЕССОР

БЛОК SRS7ECU

МОДУЛЬ ПРЕДНАТЯЖИТЕЛЯ
РЕМНЯ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ (левый)

Седан
Универсал

Цветовая кодировка проводов
B : Черный     LG : Бледно7зеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Контур преднатяжителя ремня безопасности водителя (запал, RHD)

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

52B

-150

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ПРИНЦИП ДЕЙСТВИЯ

Блок SRS7ECU оценивает силу столкновения
автомобиля по сигналам, получаемым от
передних датчиков замедления и переднего
аналогового датчика. Если сила столкновения
превысила определенный предельный уровень,
в блоке SRS7ECU генерируется выходной сигнал
на поджиг запала газогенератора. Если при
этом замкнута цепь контрольного датчика
передних подушек безопасности, произойдет
срабатывание преднатяжителя ремня
безопасности.

УСЛОВИЯ ГЕНЕРАЦИИ КОДОВ
ПРИ ДИАГНОСТИКЕ

Этот диагностический код генерируется, если
происходит замыкание проводов между
газогенератором преднатяжителя ремня
безопасности со стороны водителя и "массой".

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Повреждены провода или соединительные
колодки.

•

Короткое замыкание между проводами жгута
проводов газогенератора и "массой".

•

Неисправность блока SRS7ECU.

ПРИМЕЧАНИЕ

РАЗЪЕМ
СОСТЫКОВАН: "ОN"
РАЗЪЕМ
РАССТЫКОВАН: "ОFF"

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

ЦЕПЬ ЗАПАЛА

МИКРОПРОЦЕССОР

БЛОК SRS7ECU

МОДУЛЬ ПРЕДНАТЯЖИТЕЛЯ
РЕМНЯ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ (правый)

Седан
Универсал

Цветовая кодировка проводов
B : Черный     LG : Бледно7зеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Контур преднатяжителя ремня безопасности водителя (запал, RHD)

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

52B

-151

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

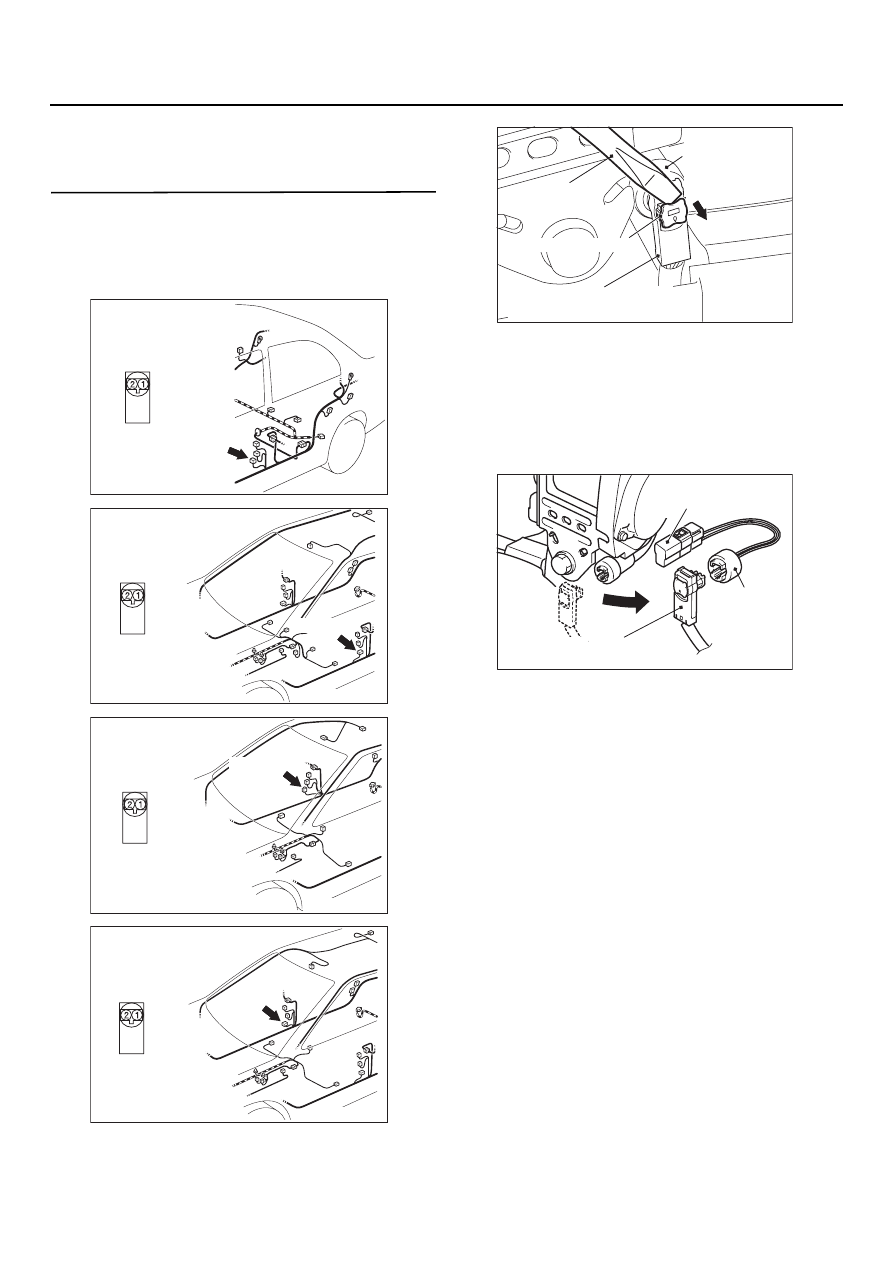

ЭТАП 1. Считайте код, присоединив
поверочный резистор (используйте тестер
MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Расстыкуйте разъем D722 <LHD> или D735

<RHD> преднатяжителя ремня безопасности
со стороны водителя. При работе с разъема7
ми используйте отвертку с плоской рабочей
частью для вытягивания блокирующей
кнопки колодки со стороны жгута проводов,
затем расстыкуйте колодки.

(3) Присоедините проверочный резистор

MB991865 к жгуту проводов MB991884.

(4) Присоедините приспособление MB991884

к колодкам разъемов D722 <LHD> или D735
<RHD> со стороны жгутов проводов.

(5) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(6) Удалите коды из ПЗУ и считайте их заново.

B: Появилось ли сообщение о коде 67?

ДА :

Идти к Этапу 2.

НЕТ :

Замените преднатяжитель ремня
безопасности со стороны водителя.
(См.

CTP. 52B-245

).

AC303871

Разъем: D122
<Седан, LHD>

AH

Со стороны жгута
проводов

D722 (B)

AC303915

Со стороны жгута
проводов

AM

Разъем: D122
<Универсал, LHD>

D722 (B)

AC303875

Со стороны жгута
проводов

AI

Разъем: D135
<Седан, RHD>

D735 (B)

AC303921

Со стороны жгута
проводов

AJ

Разъем: D135
<Wagon 1 RHD>

D735 (B)

AC300147AG

Отвертка
с плоским
лезвием

Блокирующая кнопка

D722 <LHD>,
D735 <RHD>
Разъем
преднатяжителя
переднего
пассажира

D722 <LHD>, D735 <RHD>
Колодки со стороны жгута проводов

MB991884
MB991885

AC300975 AG

MB991865
(Поверочный резистор:
               3 Ом)

MB991884
(Жгут проводов
поверочного
резистора)

D722 <LHD>, D735 <RHD>
Со стороны жгута проводов
