Mitsubishi Lancer / Lancer Wagon. Руководство - часть 548

52B

-56

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

Код № 5С. Ошибка (код 5D) при обмене данными в цепи (левого, заднего) датчика
замедления. Обмен данными с (левым задним) датчиком замедления невозможен

Цветовая кодировка проводов
B : Черный     LG : Бледно7зеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

БЛОК SRS7ECU

КОНТУР ПОСТОЯННОГО
НАПРЯЖЕНИЯ

АНАЛОГОВЫЙ
(G) ДАТЧИК

БЛОК
EEPROM

ЛЕВЫЙ ЗАДНИЙ
ДАТЧИК ЗАМЕДЛЕНИЯ

ПРИМЕЧАНИЕ

Автомобили
с левым расположением
рулевого колеса

Автомобили
с правым расположением
рулевого колеса

МИКРОПРОЦЕССОР

ИНТЕРФЕЙСНЫЙ КОНТУР
БОКОВОГО ДАТЧИКА ЗАМЕДЛЕНИЯ

БЛОК CPU

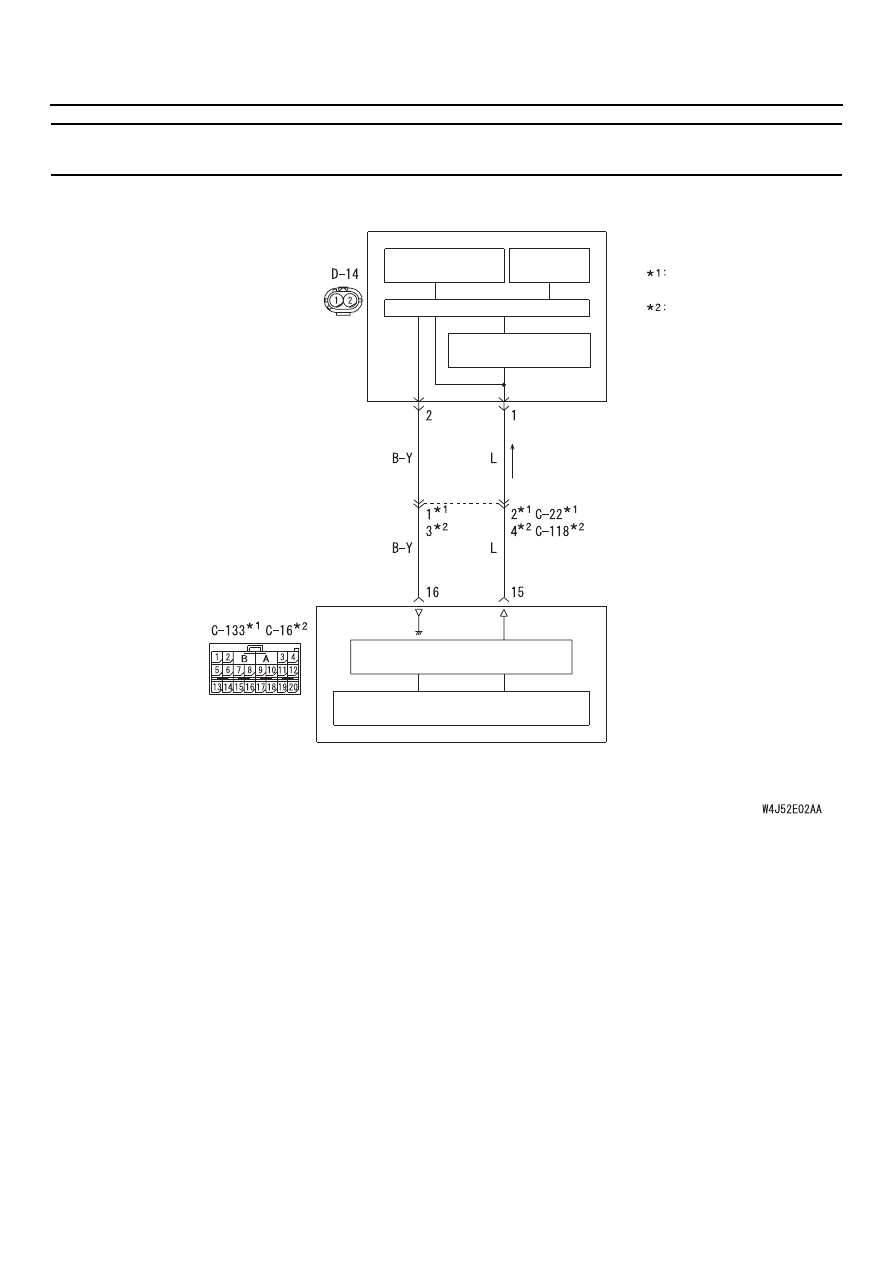

Контур левого заднего датчика замедления

52B

-57

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ПРИНЦИП ДЕЙСТВИЯ

Задний датчик замедления (удара) содержит
аналоговый (G) датчик замедления, процессор
и другие компоненты. Если в блоке CPU
зарегистрировано срабатывание бокового
датчика, процессор генерирует сигнал,
передаваемый в блок SRS7ECU для поджига
запала боковых подушек безопасности. Кроме
того процессор обладает функцией
диагностики состояния бокового (заднего)
датчика. При обнаружении неисправности
датчика процессор запрашивает блок SRS7ECU
о генерировании кода неисправности.

УСЛОВИЯ ГЕНЕРАЦИИ КОДОВ
ПРИ ДИАГНОСТИКЕ

Эти коды неисправности генерируются
при невозможности обмена данными блока
SRS7ECU и бокового датчика замедления
(левого, заднего), или обмен данными
производится с ошибками.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Повреждены провода или соединительные
колодки.

•

Неисправность датчика замедления
(левого, заднего).

•

Неисправность блока SRS7ECU.

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Проверка бокового датчика (левого,
заднего) замедления. (Используйте тестер
MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Замените боковой датчик (левый, задний)

на боковой датчик (правый задний).

(3) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(4) Удалите коды из ПЗУ и считайте их заново.

B: Появилось ли сообщение об ошибках 5C

или 5D?
ДА :

Замените датчик (левый, задний)
замедления. (См.

CTP. 52B-242

).

НЕТ :

Идти к Этапу 2.

52B

-58

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ЭТАП 2. Проверка жгута проводов,
связывающего разъемы C1133 <LHD> или
C116 <RHD> (выводы 15 и 16) блока SRS1ECU
и колодку разъема D114 (выводы 1 и 2)
бокового датчика (левого, заднего)
на отстутствие обрыва или короткого
замыкания

NOTE:

 После проверки промежуточного разъема C%22
<LHD> или C%118 <RHD> проверьте состояние
проводов в жгуте. Если промежуточный разъем
C%22 <LHD> или C%118 <RHD> неисправен,
замените его.

B: Нормально?

ДА :

Идти к Этапу 3.

НЕТ :

Восстановите работоспособность жгута
проводов, соединяющего колодки
разъемов блока SRS7ECU C7133 <LHD>
или C716 <RHD> (выводы 15 и 16)
и колодку D714 (выводы 1 и 2) разъема
датчика замедления (левого, заднего).

ЭТАП 3. Проверьте, произошло ли
обновление кодов неисправностей

B: Появилось ли сообщение об ошибках 5C

или 5D?
ДА :

Замените блок SRS7ECU.
(См

CTP. 52B-226

).

НЕТ :

Возможно повреждение промежуточных
электроцепей. (См. главу 00, "Поиск
неисправностей / контрольные точки",

CTP. 00-6

).

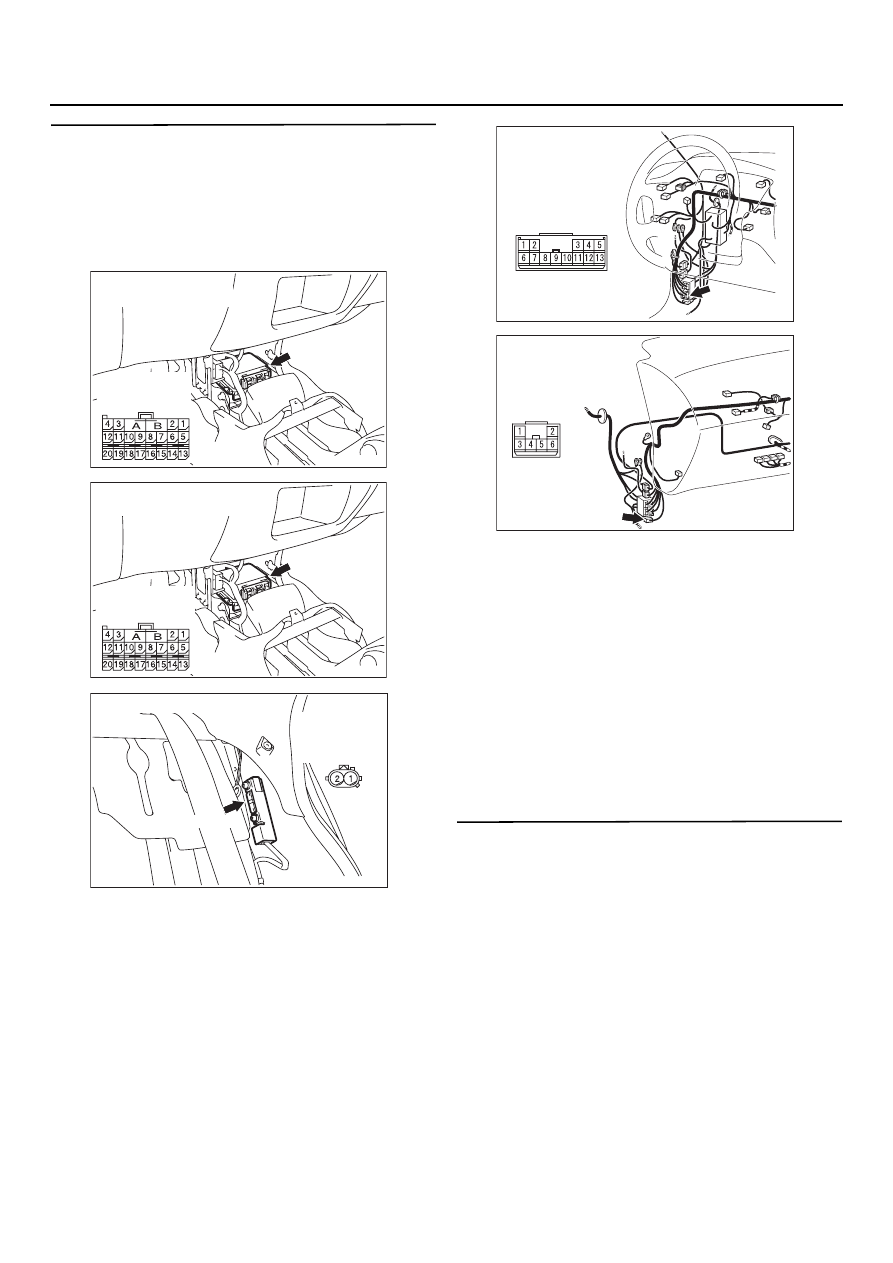

AC301747AE

C7133 (Y)

Разъем: C1133
<Автомобили с левым рулем>

Вид со стороны
жгута проводов
(спереди)

AC301747AF

C716 (Y)

Разъем: C116
<Автомобили с правым рулем>

Вид со стороны
жгута проводов
(спереди)

AC300534 AE

Разъем: D114

D714 (Y)

Колодка
со стороны
жгута проводов
(вид спереди)

AC303798

Разъем: C122
<Автомобили
с левым рулем>

AQ

AC303816

Разъем: C1118
<Автомобили
с правым рулем>

AT

C7118 (L)

52B

-59

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

Код № 6A: Ошибка в значении напряжения в цепи (правого заднего) датчика замедления

ПРИНЦИП ДЕЙСТВИЯ

Задний датчик замедления (удара) содержит
аналоговый (G) датчик замедления, процессор
и другие компоненты. Если в блоке CPU
зарегистрировано срабатывание бокового
датчика, процессор генерирует сигнал,
передаваемый в блок SRS7ECU для поджига
запала боковых подушек безопасности. Кроме
того процессор обладает функцией диагности7
ки состояния бокового (заднего) датчика.
При обнаружении неисправности датчика
процессор запрашивает блок SRS7ECU
о генерировании кода неисправности.

УСЛОВИЯ ГЕНЕРАЦИИ КОДОВ
ПРИ ДИАГНОСТИКЕ

Сообщение об ошибке генерируется, если
напряжение электропитания бокового датчика
(правого, заднего) падает ниже заданного
значения, и падение не ликвидируется в течение
5 секунд или более. Однако, если напряжение
вернется к заданному уровню, код номер 6А
будет автоматически удален, и контрольная
лампа системы SRS погаснет.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Повреждены провода или соединительные
колодки.

•

Неисправность датчика замедления
(правого, заднего).

•

Неисправность блока SRS7ECU.

Цветовая кодировка проводов
B : Черный     LG : Бледно7зеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

БЛОК SRS7ECU

ПРАВЫЙ ЗАДНИЙ
ДАТЧИК ЗАМЕДЛЕНИЯ

ПРИМЕЧАНИЕ

Автомобили
с левосторонним
расположением
рулевого колеса

Автомобили
с правосторонним
расположением
рулевого колеса

МИКРОПРОЦЕССОР

ИНТЕРФЕЙСНЫЙ КОНТУР
БОКОВОГО ДАТЧИКА ЗАМЕДЛЕНИЯ

БЛОК CPU

КОНТУР ПОСТОЯННОГО
НАПРЯЖЕНИЯ

АНАЛОГОВЫЙ
(G) ДАТЧИК

БЛОК
EEPROM

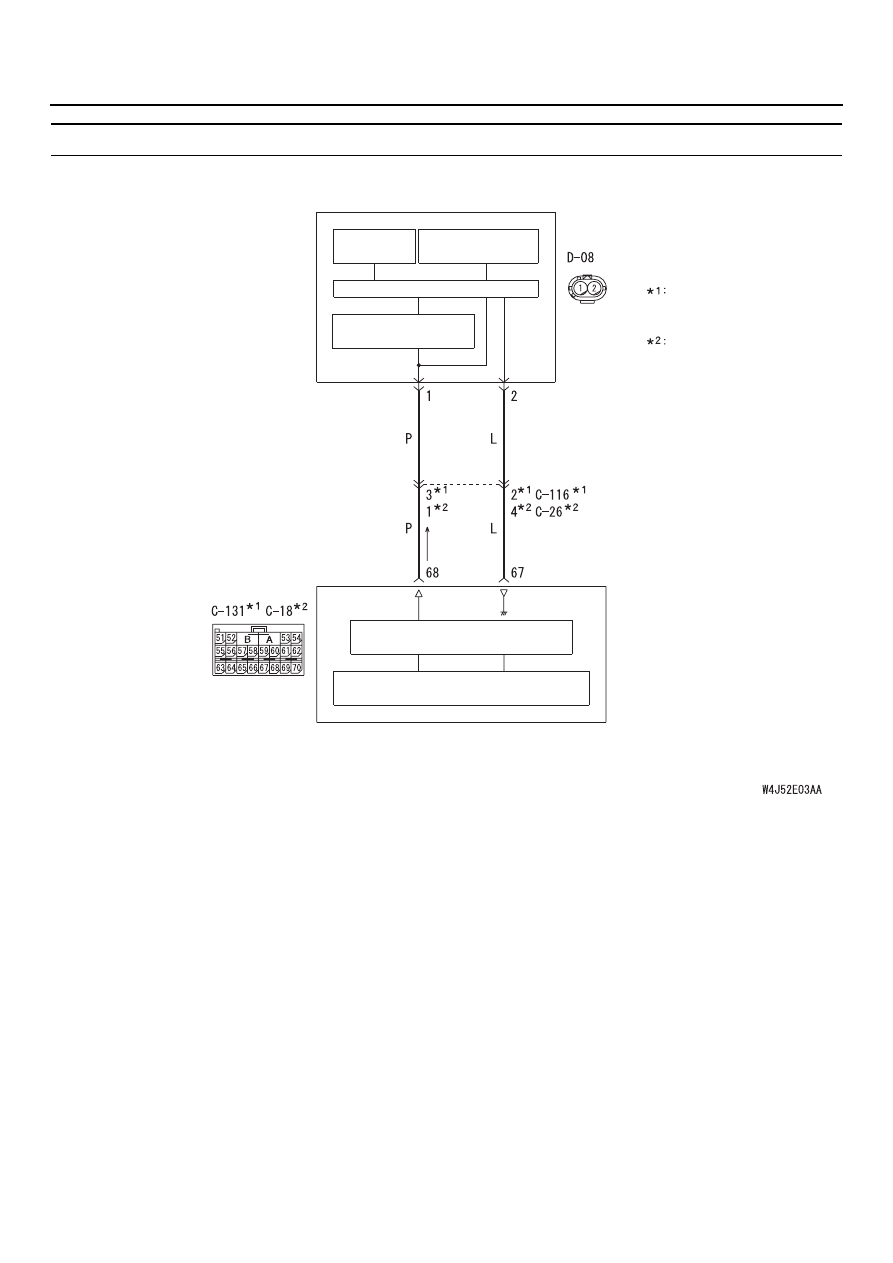

Контур правого заднего датчика замедления
