ОБЩАЯ ИНФОРМАЦИЯ

СТОЯНОЧНЫЙ ТОРМОЗ

36

-2

ОБЩАЯ ИНФОРМАЦИЯ

M1361000100496

Стояночный тормоз механического типа,
действующий на задние колеса; при его
активации используется рычаг привода.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

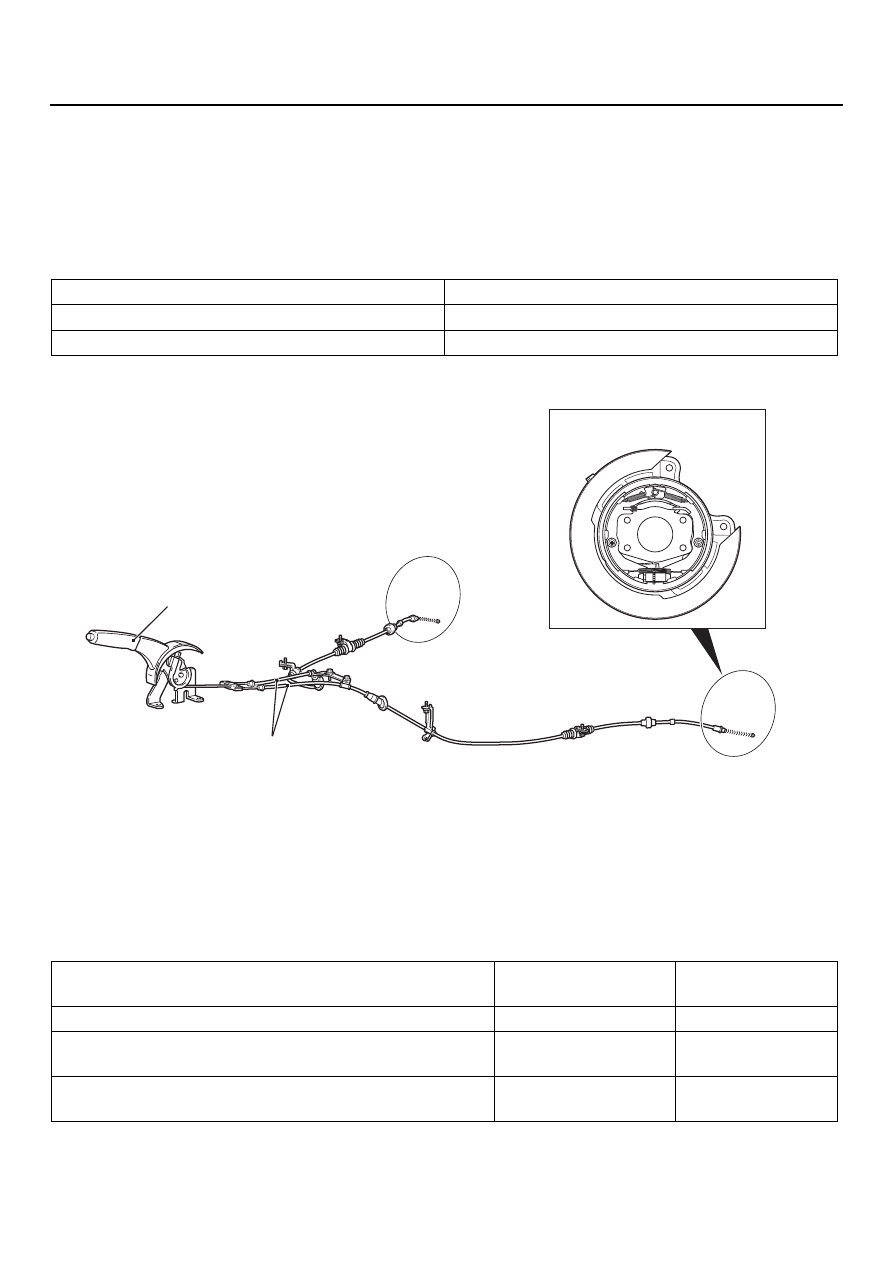

КОНСТРУКТИВНАЯ СХЕМА

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ

И КОНТРОЛЯ

M1361000300382

Показатель

Техническая характеристика

Тип

БарабанноAдисковый

Регулировка зазора

Ручное

AC211553

AC104333

AC304152

Рычаг привода стояночного тормоза в сборе

Трос стояночного тормоза

AB

Барабанно-дисковый
тормозной механизм

Показатель

Номинальное
значение

Предельное
значение:

Рабочий ход рычага привода стояночного тормоза

5 A 7 зубцов

A

Толщина тормозных накладок заднего тормозного
механизма, мм

2,8

1,0

Внутренний диаметр тормозного барабана задних
колес, мм

168,0

169,0

36

-3

СМАЗОЧНЫЕ МАТЕРИАЛЫ

СТОЯНОЧНЫЙ ТОРМОЗ

СМАЗОЧНЫЕ МАТЕРИАЛЫ

M1361000400293

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

ПРОВЕРКА И РЕГУЛИРОВКА
РАБОЧЕГО ХОДА РЫЧАГА ПРИВОДА
СТОЯНОЧНОГО ТОРМОЗА

M1361000900339

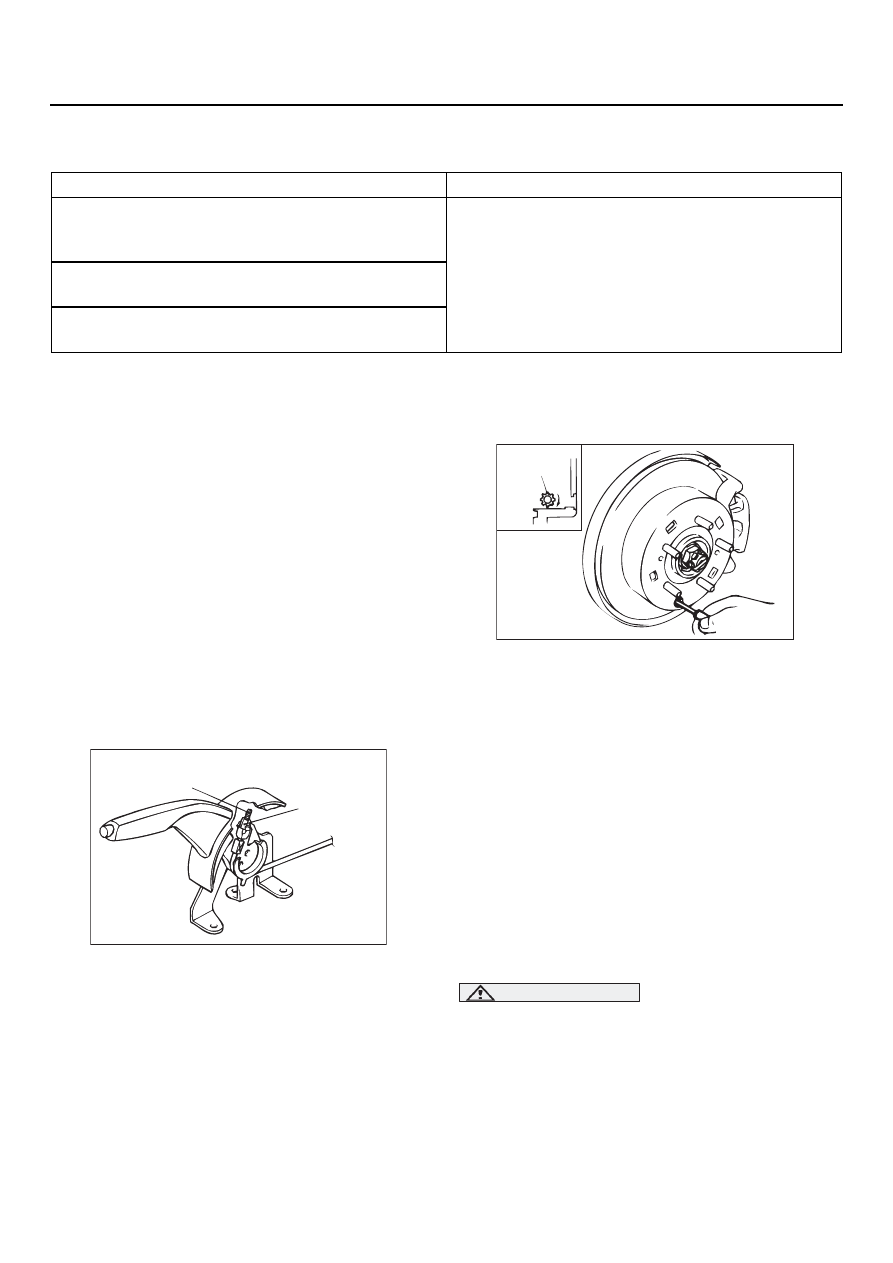

1. Потяните рычаг привода стояночного

тормоза усилием примерно 200 Н и
сосчитайте число зубцов хода рычага
по сектору.

Номинальное значение: 5

−

 7 зубцов

2. Если ход рычага привода стояночного

тормоза не соответствует норме,
отрегулируйте его следующим образом.
(1) Снимите заднюю консоль в сборе

(См. главу 52А, "Задняя напольная
консоль",

CTP. 52A-8

).

(2) Ослабьте регулировочную гайку, чтобы

переместить ее к концу троса привода и
ослабить его.

(3) Снимите колеса.
(4) Удалите воздух из основной тормозной

системы. (См. главу 35A, "Технические
операции на автомобиле, Удаление
воздуха из системы",

CTP. 35A-7

).

(5) Отверните заглушку ступицы заднего

колеса, затем отверткой с плоским жалом
поверните натяжитель в направлении
стрелки (в направлении раздвигающем
колодки) так, чтобы диск не мог
вращаться.
Верните натяжитель назад на 5 зубцов
(в направлении обратном стрелке).

(6) Вращением регулировочной гайки

отрегулируйте рабочий ход привода
стояночного тормоза на номинальный
уровень. По окончании регулировки,
проверьте чтобы не было зазора между
регулировочной гайкой и рычагом
стояночного тормоза. Убедитесь в том,
что регулировочная гайка закреплена ее
держателем.

ВНИМАНИЕ

Если ход рычага привода стояночного
тормоза меньше нормы, а затормаживание
при стоянке сильное, то возможно
прихватывание (заедание) тормоза при
движении автомобиля.

(7) Отпустите стояночный тормоз и вращением

задних колес убедитесьв отсутствии
прихватывания тормозных механизмов
задних колес.

Показатель

Рекомендуемый смазочный материал

Поверхность контакта башмака заднего
тормозного механизма и опорной пластины
тормоза

Пластичная смазка SAE J310, NLGI No.1 или
равнозначная ей

Колодка тормозного механизма заднего колеса
в сборе

Натяжитель колодки тормозного механизма
заднего колеса

AC006190

Наконечник троса привода

Регулировочная
гайка

AD

Натяжитель
колодок
стояночного
тормоза

AC304403AB

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

СТОЯНОЧНЫЙ ТОРМОЗ

36

-4

ПРИРАБОТКА ТОРМОЗНЫХ
НАКЛАДОК

M1361001100240

ВНИМАНИЕ

Выполните операции по приработке
тормозных накладок в месте с хорошей
обзорностью, обратите особое внимание
на обеспечение мерам безопасности.
Выполните следующие операции для
приработки тормозных накладок при замене
тормозных колодок задних колес или при
замене тормозных дисков задних колес или
в случае неудовлетворительного срабатывания
тормозной системы.
1. Вращением регулировочной гайки

отрегулируйте рабочий ход привода
стояночного тормоза на номинальный
уровень.

Рекомендуемое значение: 5

−

 7 зубцов

(Усилие, прикладываемое к рычагу
привода стояночного тормоза:
составляет примерно 200 Н)

2. Прицепите к средней части рукоятки

стояночного тормоза пружинный динамометр
и потяните за него усилием 100

−

 150 Н

в направлении перпендикулярном рукоятке.

3. Проедьте на автомобиле расстояние около

100 метров с постоянной скоростью 35

−

 50

км/ч.

4. Отпустите рычаг стояночного тормоза

и дайте тормозному механизму остыть
в течение 5

−

 10 минут.

5. Повторите эту операцию на этапах

со 2 по 4 четыреAпять раз, чтобы убедиться
в нормальной работе тормозной системы.

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ
КОНТРОЛЬНОЙ ЛАМПЫ
СТОЯНОЧНОГО ТОРМОЗА

M1361003300381

1. Снимите заднюю консоль в сборе (См. главу

52А, "Задняя напольная консоль",

CTP. 52A-8

).

2. Снимите переднее сиденье в сборе

(с правой стороны) (См. главу 52А, "Переднее
сиденье",

CTP. 52A-24

).

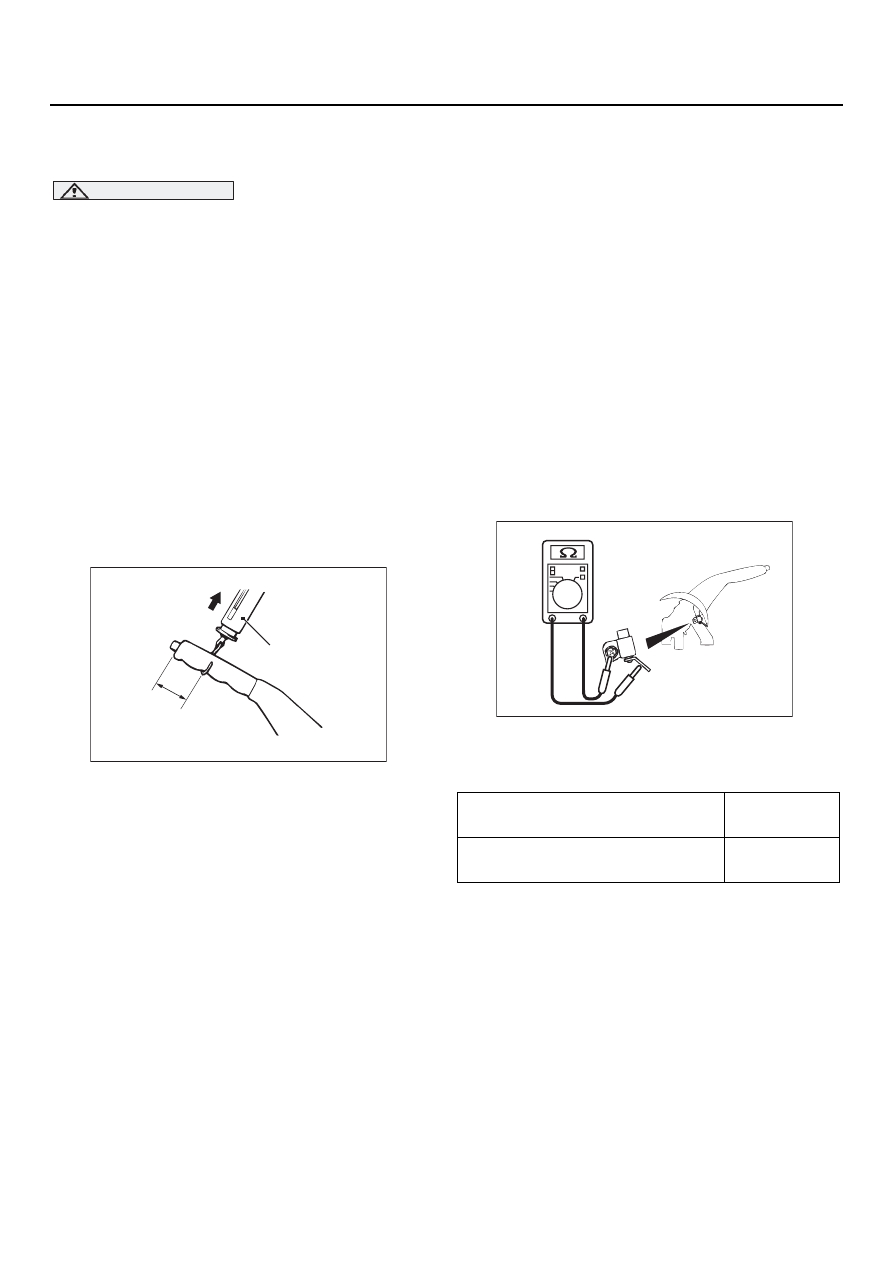

3. Проверьте наличие проводимости между

выводом выключателя лампы стояночного
тормоза и монтажным болтом выключателя.

AC212035 AC

Пружинный динамометр

Примерно 40 мм

Направление усилия

При вытянутом рычаге
стояночного тормоза

Не более
2 Ом

При отпущенном рычаге
стояночного тормоза

Разрыв цепи

AC304746AB

36

-5

РЫЧАГ СТОЯНОЧНОГО ТОРМОЗА

СТОЯНОЧНЫЙ ТОРМОЗ

РЫЧАГ СТОЯНОЧНОГО ТОРМОЗА

СНЯТИЕ И УСТАНОВКА

M1361001300330

Дополнительные операции перед снятием
Снятие задней консоли в сборе и кронштейна задней
консоли (См. главу 52A, "Задняя напольная консоль",

CTP. 52A-8

).

Дополнительные операции после установки

•

Регулирование рабочего хода рычага привода
стояночного тормоза (

См.

CTP. 36-3

).

•

Установка кронштейна задней консоли и задней
консоли в сборе (См. главу 52A, "Задняя напольная
консоль",

CTP. 52A-8

).

AC006199AB

4

5

2

1

3

A

A

B

B

Храповой механизм

Сечение A - A

Сечение B - B

Храповой механизм

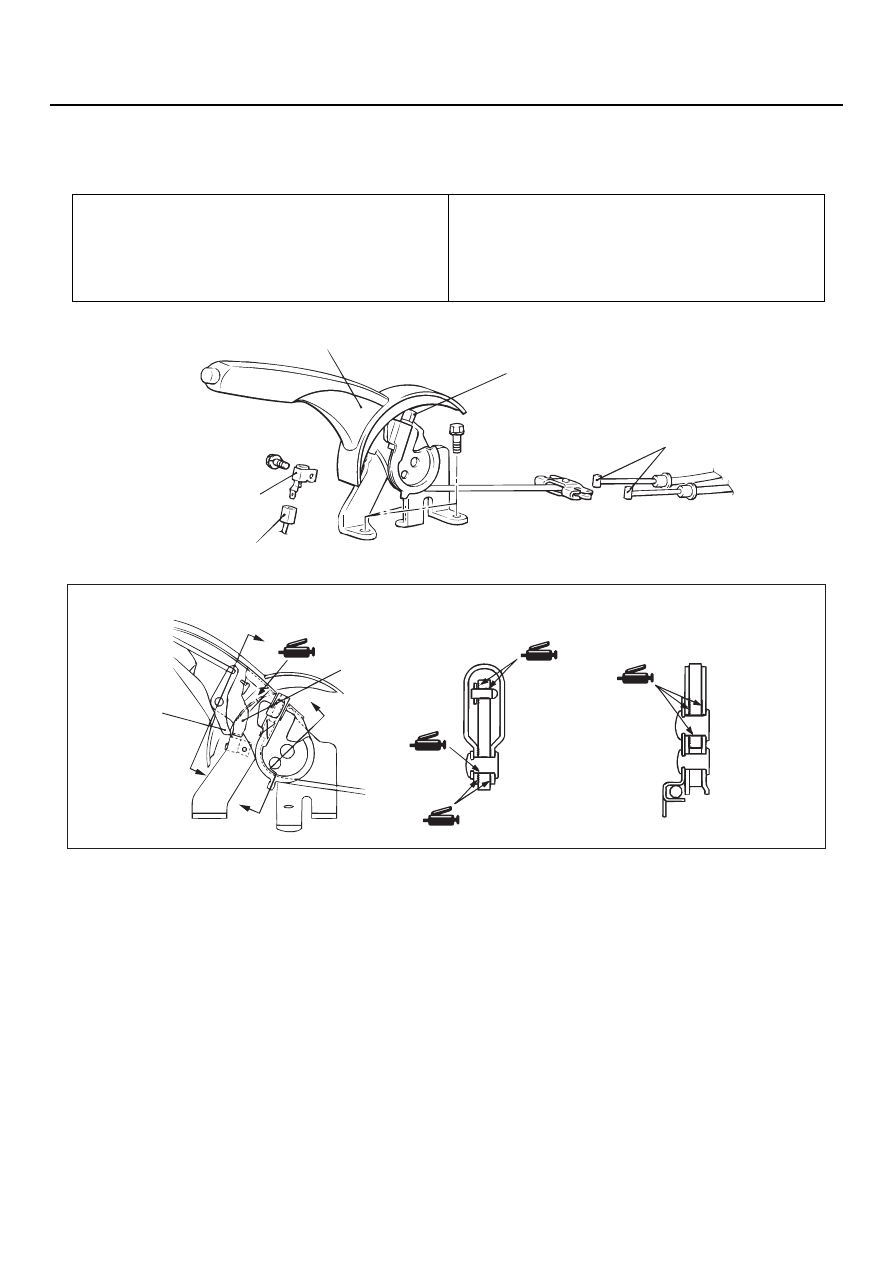

Последовательность снятия
деталей

1.

Регулировочная гайка.

2.

Разъем выключателя контрольной
лампы стояночного тормоза.

3.

Соединение троса стояночного
тормоза.

4.

Рычаг привода стояночного
тормоза в сборе.

5.

Выключатель контрольной лампы
стояночного тормоза.
