ГИДРАВЛИЧЕСКИЙ БЛОК

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-77

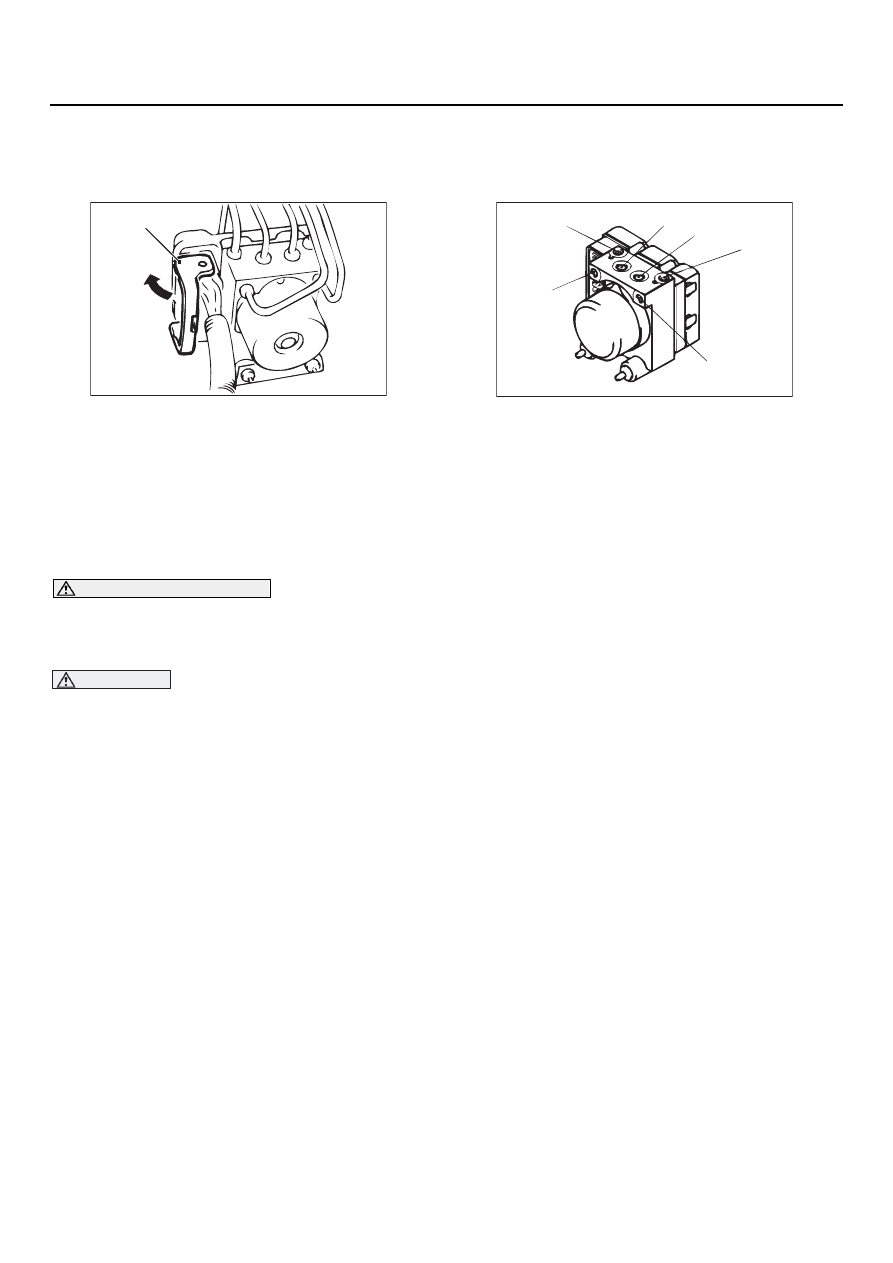

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> ОТСОЕДИНЕНИЕ РАЗЪЕМА
ЖГУТА ПРОВОДОВ

Переместите рычаг замка разъема электрон=
ного блока управления системой ABS, как
показано на рисунке, затем отсоедините
разъем.

<<В>> СНЯТИЕ ГИДРАВЛИЧЕСКОГО
БЛОКА И ЭЛЕКТРОННОГО БЛОКА
УПРАВЛЕНИЯ СИСТЕМОЙ ABS

ПРЕДУПРЕЖДЕНИЕ

Гидравлический блок это тяжелый узел.
При его снятии соблюдайте
осторожность.

ВНИМАНИЕ

•

Разборка гидравлического узла
не допускается. Не ослабляйте
гаек и болтов гидравлического блока.

•

Не роняйте и не подвергайте ударам
гидравлический блок.

•

Не опрокидывайте гидравлический блок
и не кладите его на бок.

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>A<< СОЕДИНЕНИЕ ТОРМОЗНЫХ
ТРУБОК

Подсоединение тормозных трубок к гидравли=
ческому блоку производите так, как показано
на рисунке.

1. От главного тормозного цилиндра

(вторичный контур).

2. К тормозному механизму переднего колеса

(левое колесо).

3. К тормозному механизму заднего колеса

(правое колесо).

4. К тормозному механизму заднего колеса

(левое колесо).

5. К тормозному механизму переднего колеса

(правое колесо).

6. От главного тормозного цилиндра

(первичный контур).

AC304586 AB

Рычаг замка разъема

AC100240 AD

КОЛЕСНЫЙ ДАТЧИК СИСТЕМЫ ABS

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-78

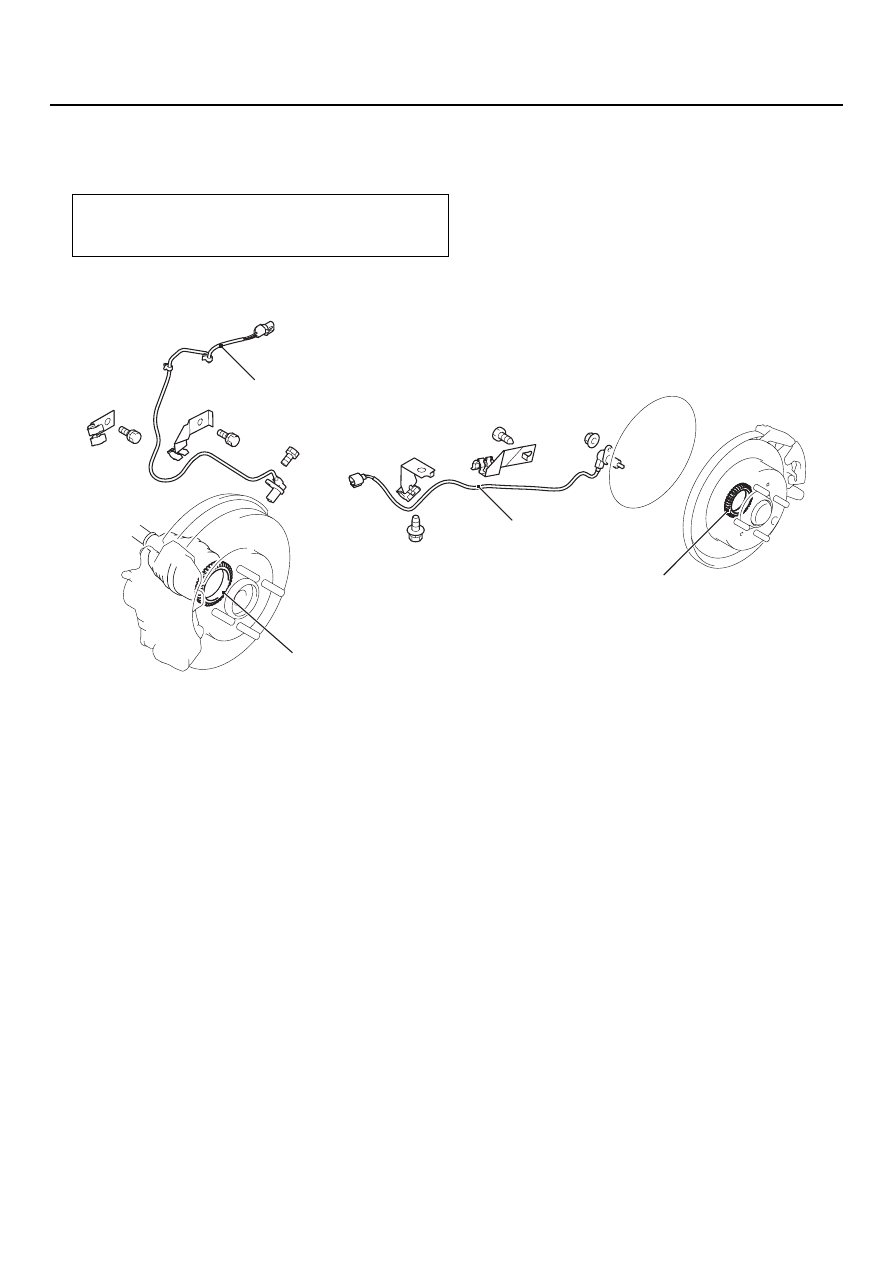

КОЛЕСНЫЙ ДАТЧИК СИСТЕМЫ ABS

СНЯТИЕ И УСТАНОВКА

M1352020700049

Дополнительные операции после установки

•

Измерение выходного напряжения колесного
датчика системы ABS (См.

CTP. 35B-70

AC304419 AB

<Переднее колесо>

<Заднее колесо>

Последовательность снятия
переднего колесного датчика
системы ABS

<<A>>

Датчик переднего колеса
системы ABS.

Зубчатый ротор переднего
колеса системы ABS (

См. главу

26,

"Вал привода",

CTP. 26-22

Последовательность снятия
заднего колесного датчика
системы ABS

<<A>>

Датчик заднего колеса системы
ABS.

Зубчатый ротор заднего колеса
системы ABS (

См. главу

27,

"Вал привода",

CTP. 27-6

КОЛЕСНЫЙ ДАТЧИК СИСТЕМЫ ABS

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-79

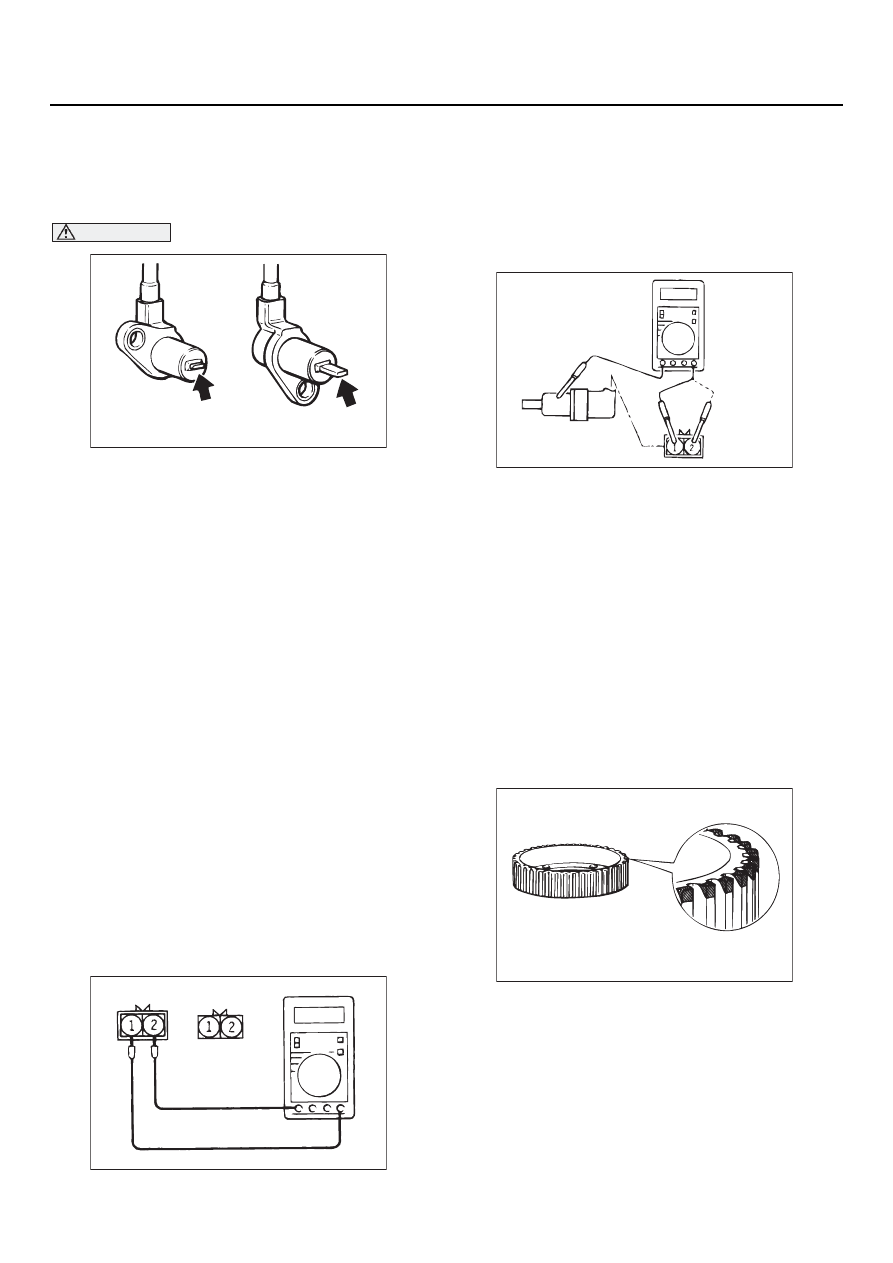

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> СНЯТИЕ ДАТЧИКА
ПЕРЕДНЕГО/ЗАДНЕГО КОЛЕСА
СИСТЕМЫ ABS

ВНИМАНИЕ

При работе с колесным датчиком и с
зубчатым ротором ступицы колеса будьте
осторожны:не повредите выступающую
часть сердечника датчика и зубья ротора
случайными ударами о другие детали.

ПРОВЕРКА

M1352020800046

ПРОВЕРКА КОЛЕСНОГО ДАТЧИКА
СИСТЕМЫ ABS

1. Осмотрите выступающую часть сердечника

датчика: не покрылась ли она посторонними
частицами иных материалов. Удалите налип=
шие загрязнения. Осмотрите выступающую
часть сердечника: не поврежден ли он. При
наличии повреждений, замените весь датчик.

NOTE: Выступающая часть сердечника
становится намагниченной, поскольку сам
датчик считается электромагнитом, поэтому
сердечник может притягивать посторонние
материалы, имеющие металлические
свойства. Поэтому выступающая часть
сердечника не может адекватно реагировать
на изменение частоты вращения колеса при
налипании на нее посторонних материалов
или при ее повреждении.

2. Измерьте сопротивление датчика системы

ABS на его клеммах.

Номинальное значение: 1,24

−

1,64 кОм

3. Если величина внутреннего сопротивления

колесного датчика системы ABS не
соответствует номинальному значению,
замените его новым.

4. Отсоедините все соединительные элементы

от колесного датчика системы ABS. Цепь
должна быть разомкнута между клеммами (1)
и (2) и корпусом датчика. Если разрыва цепи
нет, замените колесный датчик системы ABS.

5. Проверьте проводку датчика ABS на наличие

повреждений, разрывов и отсоединений. При
наличии повреждений, замените проводку.

NOTE: При проверке проводки, отсоедините
фиксатор проводки от корпуса, а затем
осторожно согните и потяните провод в зоне
фиксатора.

ПРОВЕРКА ЗУБЧАТОГО РОТОРА
СТУПИЦЫ КОЛЕСА

Проверьте состояние зубьев на роторе на нали=
чие их повреждений или деформаций. Замените
шарнир BJ в сборе с валом привода, или зубча=
тый ротор системы ABS (в задней части
автомобиля), соответственно, при наличии
повреждений или деформации зубьев.

AC100242 AE

Разъем колесного датчика

переднего колеса
и заднего колеса (4WD)

переднего колеса (2WD)

AC201428 AD

<Задние
колеса>

<Передние
колеса>

ACX01120

AC000965
