ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-73

8. После проверки, немедленно отсоедините

приборы MUT=II/III после перевода замка
зажигания в положение "LOCK" (OFF) =
ВЫКЛЮЧЕНО.

Диагностическая Таблица

Показания
диагностиH
ческих
приборов
MUTHII/III

Принцип действия

Результат
проверки

СостояH
ние

Возможная
причина

Устранение
неисправносH
ти

01 FR VALVE
(клапан
переднего
правого
колеса)
02 FL VALVE
(клапан
переднего
левого
колеса)
03 RR VALVE
(клапан
заднего
правого
колеса)
04 RL VALVE
(клапан
заднего
левого
колеса)

•

Нажмите на
педаль тормоза
чтобы заблоки=
ровались колеса.

•

При помощи
приборов
MUT=II/III
выберите колесо
для проверки
и обеспечьте
принудительную
активацию
исполнительного
механизма.

•

Проверните
колесо вручную
чтобы почувство=
вать изменение
тормозной силы.

Тормозная
сила ослабе=
вает через три
секунды после
блокировки
колеса.

Норма

−

−

Колесо
разблокиро=
вано при нажа=
той педали
тормоза.

Ненор=
мально

Засорена
тормозная
линия, но не
гидравлический
блок

Проверьте
и прочистите
тормозную
линию

Засорена
гидравлическая
цепь в гидравли=
ческом блоке

Замените
гидравличес=
кий блок
в сборе

Тормозная
сила не
снижается

Неправильное
соединение
тормозной
трубки гидрав=
лического блока

Выполните
правильное
соединение

Электромагни=
тный клапан
гидравлического
клапана работа=
ет неправильно

Замените
гидравличес=
кий блок
в сборе

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-74

ДЛЯ СЛУЧАЯ РАЗРЯЖЕННОЙ

АККУМУЛЯТОРНОЙ БАТАРЕИ

M1352003500514

ПРЕДУПРЕЖДЕНИЕ

Если система ABS не работает, положе
ние автомобиля во время торможения
становится неустойчивым. Не управляй
те автомобилем с отсоединенным
разъемом электронного блока управле
ния системой ABS или при неработаю
щей системе ABS по другим причинам.

Если двигатель запускается от постороннего
пускового устройства при полностью разряжен=
ной собственной аккумуляторной батареи
и автомобиль начинает движение не ожидая
подзарядки аккумуляторной батареи, в этом

случае в двигателе могут образовываться
пропуски зажигания или даже двигателю может
не хватить мощности для перемещения
автомобиля. Это происходит вследствие того,
что система ABS потребляет много тока при
осуществлении начальной самопроверки.
В этом случае, полностью зарядите
аккумуляторную батарею.

ГИДРАВЛИЧЕСКИЙ БЛОК

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-75

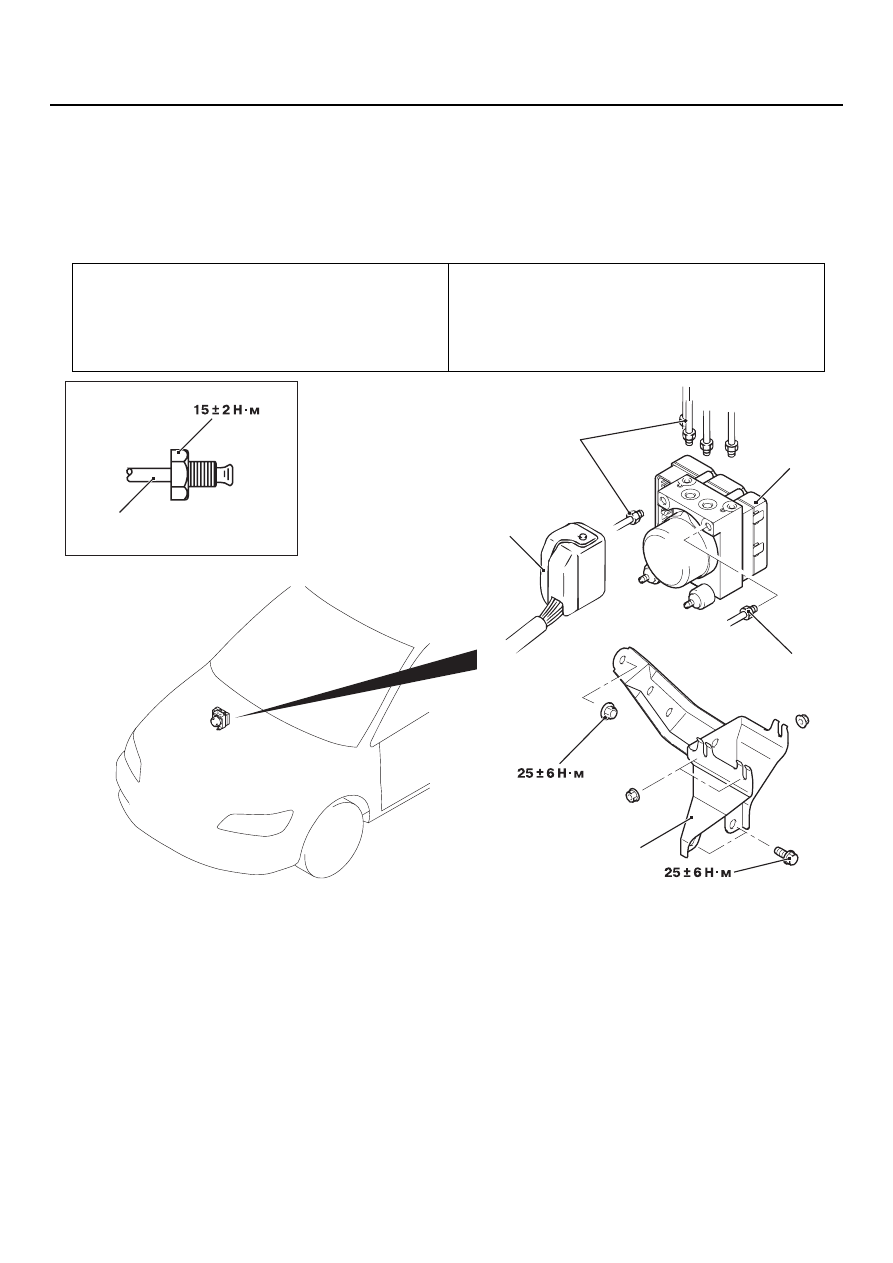

ГИДРАВЛИЧЕСКИЙ БЛОК

СНЯТИЕ И УСТАНОВКА

M1352008600431

NOTE: Неисправность гидравлического блока (интегрированного с электронным блоком
управления системой ABS)

<Автомобили с левым расположением органов управления>

Дополнительные операции перед снятием

•

Слив тормозной жидкости.

Дополнительные операции после установки

•

Заполнение системы тормозной жидкостью

•

Удаление воздуха из системы (См. главу 35A,
"Технические операции на автомобиле = Удаление
воздуха из системы",

CTP. 35A-7

).

•

Проверка гидравлического блока (См.

CTP. 35B-71

).

AC304422 AB

4

2

2

3

1

2

Последовательность снятия
деталей

<<A>>

1. Разъем жгута проводов.

>>A<<

2. Соединение тормозной трубки.

<<B>>

3. Гидравлический блок и электрон=

ный блок управления системой
ABS.

4. Кронштейн гидравлического

блока в сборе.

Последовательность снятия
деталей

ГИДРАВЛИЧЕСКИЙ БЛОК

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-76

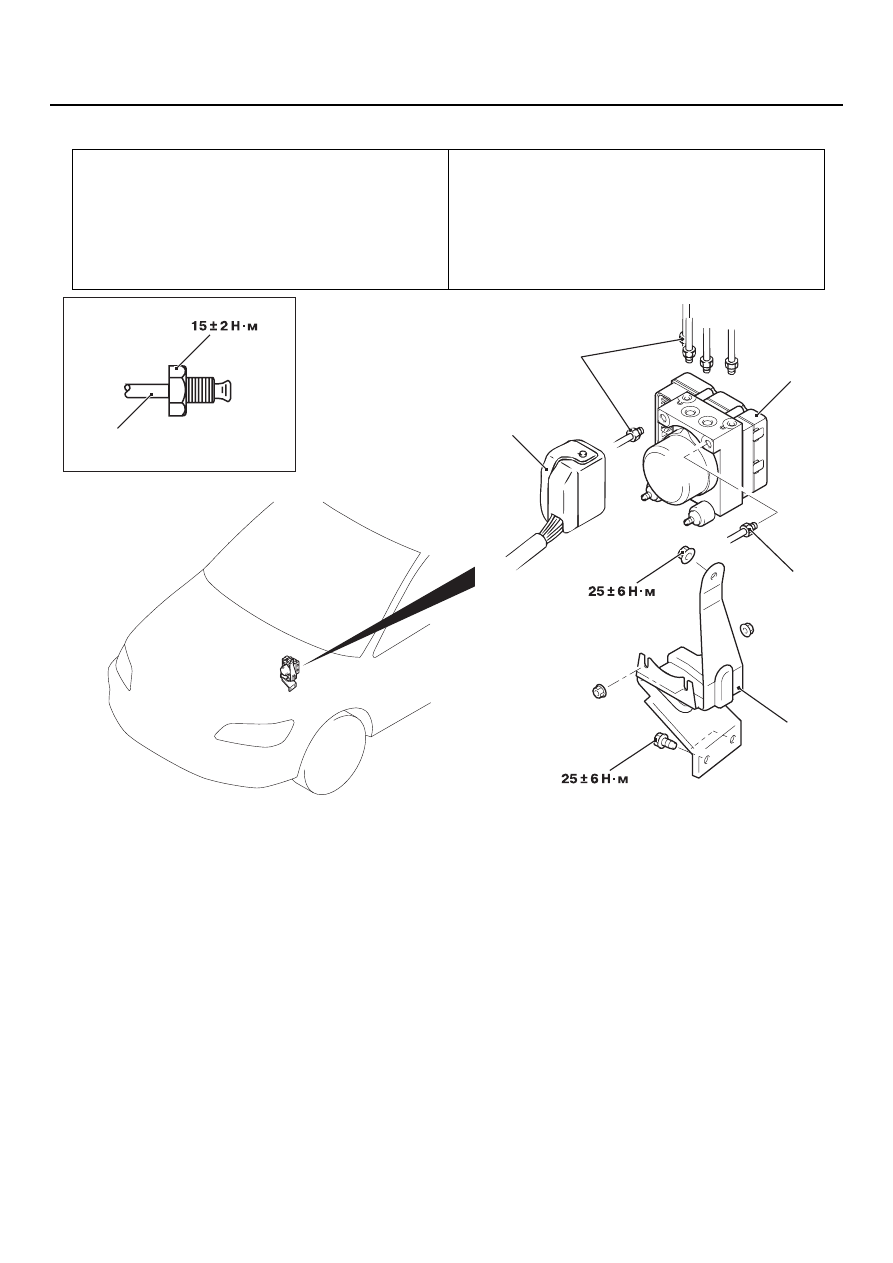

<Автомобили с правым расположением органов управления>

Дополнительные операции перед снятием

•

Слив тормозной жидкости

•

Снятие воздушного патрубка и воздухоочистителя
(См. главу 15, "Воздухоочиститель",

CTP. 15-3

).

Дополнительные операции после установки

•

Заполнение системы тормозной жидкостью

•

Удаление воздуха из системы (См. главу 35A,
"Технические операции на автомобиле

−

 Удаление

воздуха из системы",

CTP. 35A-7

).

•

Проверка гидравлического блока (См.

CTP. 35B-71

).

•

Установка воздушного патрубка и воздухоочисти=
теля (См. главу 15, "Воздухоочиститель",

CTP. 15-3

).

AC304421 AB

4

2

2

3

1

2

Последовательность снятия
деталей

<<A>>

1. Разъем жгута проводов.

>>A<<

2. Соединение тормозной трубки.

<<B>>

3. Гидравлический блок и электрон=

ный блок управления системой
ABS.

4. Кронштейн гидравлического

блока в сборе.
