ПОИСК НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-61

МЕТОДИКА ПРОВЕРКИ 3: Контрольная лампа индикации неисправности системы ABS
продолжает гореть после запуска двигателя

NOTE: Эта методика диагностирования ограничивается случаями, когда связь с приборами
MUTII/III возможна (подача питания к электронному блоку управления системой ABS в норме)
при отсутствии диагностических кодов неисправностей.

Разъем В=118 электронного блока
управления системой ABS

Замок зажигания (IG1)

Комбинация
приборов

Коды расцветки проводов
B : Черный     LG : Бледно=зеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

CPU

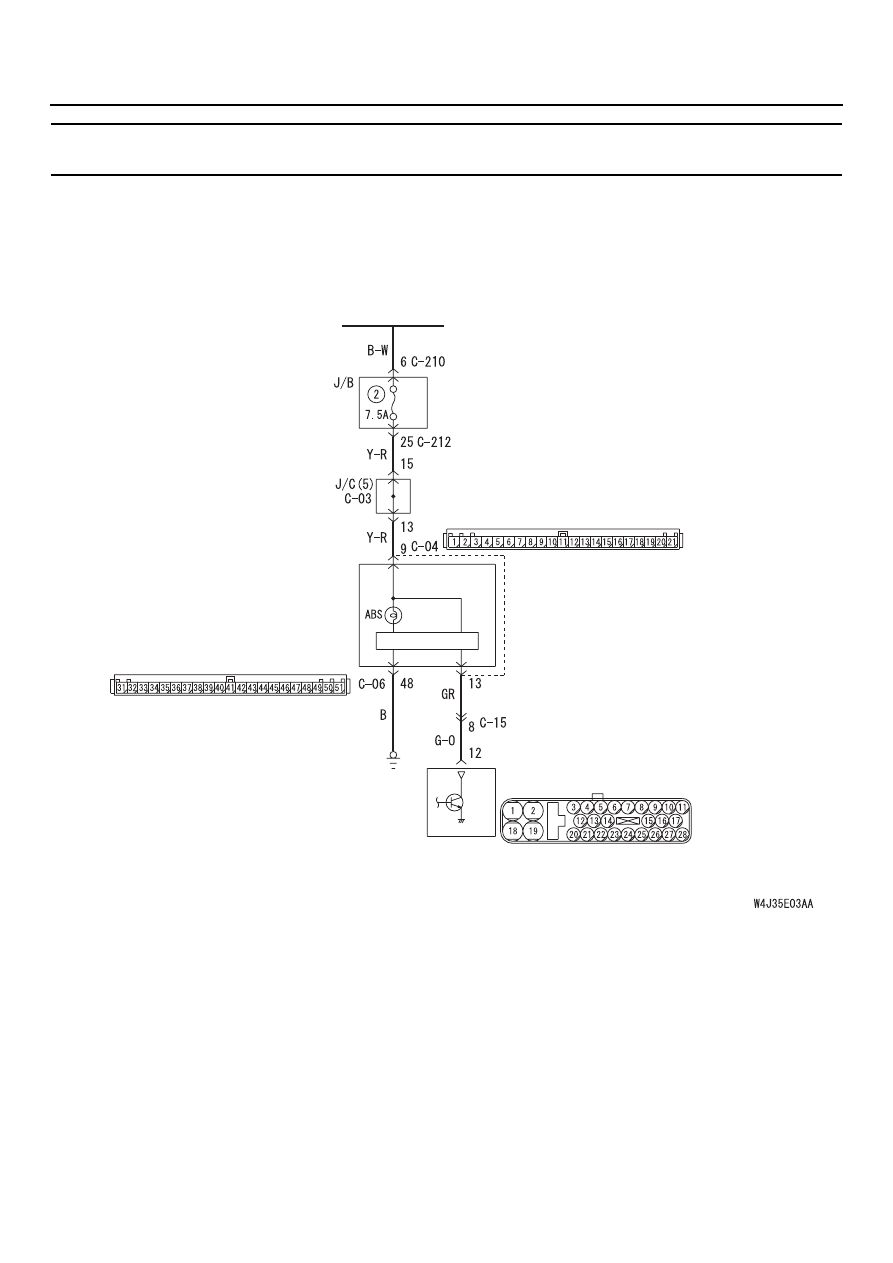

Цепь контрольной лампы индикации неисправности системы ABS

<Автомобили с левым рулем>

ПОИСК НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-62

Разъем В=118 электронного блока
управления системой ABS

Замок зажигания (IG1)

Комбинация
приборов

CPU

Коды расцветки проводов
B : Черный     LG : Бледно=зеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

к  задним габаритным огням,
освещению номерного знака,
световой поддержки зуммера

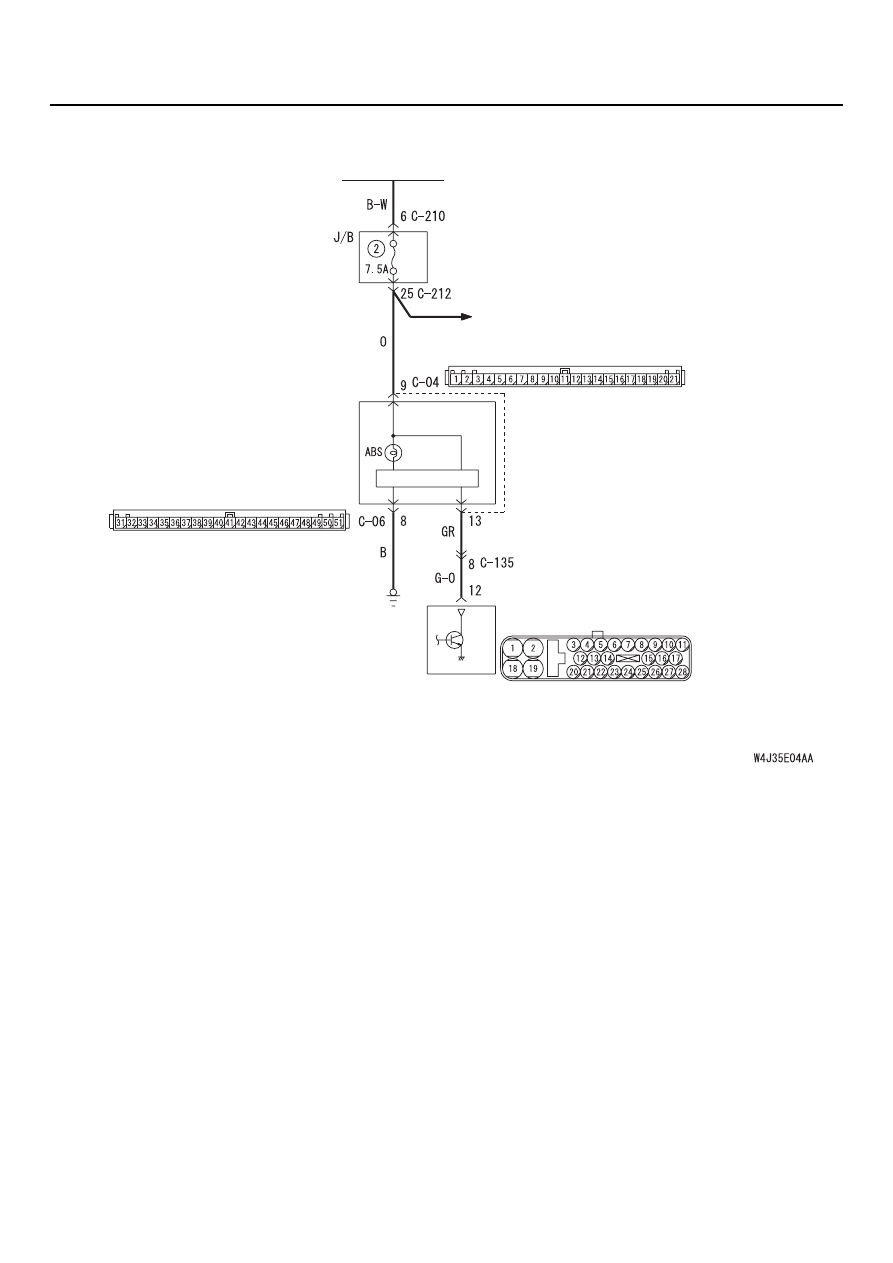

Цепь контрольной лампы индикации неисправности системы ABS

<Автомобили с правым рулем>

ПОИСК НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-63

ПРИНЦИП ДЕЙСТВИЯ

См.

CTP. 35B-52

.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Предполагается отсоединение выходной линии
контрольной лампы индикации неисправности
системы ABS электронного блока управления
системой

ВЕРОЯТНЫЕ ПРИЧИНЫ

Наиболее вероятными причинами появления
этого кода неисправности может быть:

•

Повреждение жгута проводов или разъема.

•

Неисправность гидравлического блока
(интегрированного с электронным блоком
управления системой ABS).

•

Неисправность комбинации приборов.

ДИАГНОСТИРОВАНИЕ

ЭТАП 1. Проверьте состояние цепи
контрольной лампы индикации неисправH
ности системы ABS на разъеме ВH118
электронного блока управления системой
ABS

(1) Отсоедините разъем В=118 электронного

блока управления системой ABS.

(2) Седините с "массой" клемму 12 разъема

В=118 электронного блока управления
системой ABS.

(3) Установите замок зажигания в положение

"ON" (ЗАЖИГАНИЕ ВКЛЮЧЕНО).

AC304459 AG

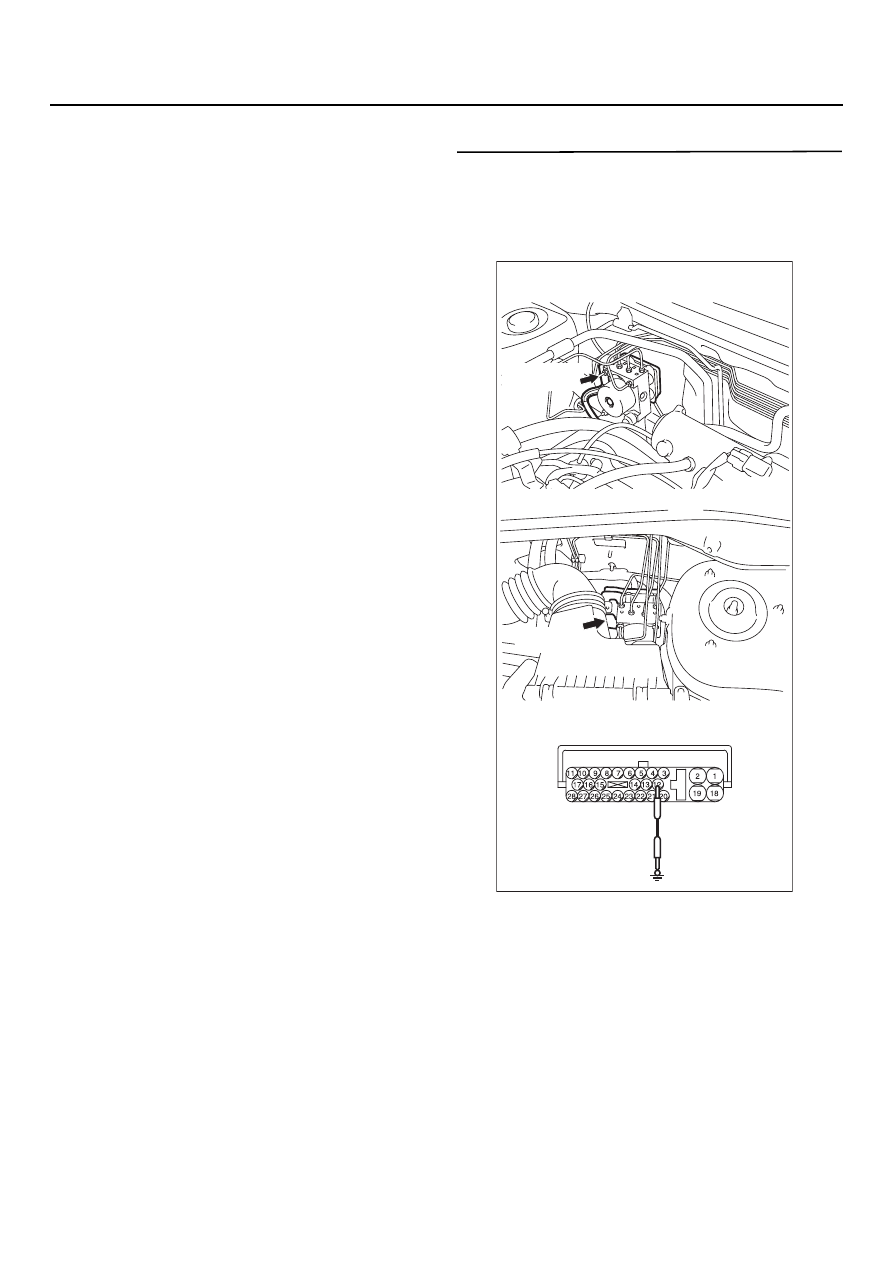

Вид на разъем со стороны жгута проводов

B=118 (провод
серого цвета)

B=118 (провод
серого цвета)

Разъем: BH118
<Автомобили с левым рулем>

<Автомобили с правым рулем>

ПОИСК НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-64

B: Погасла ли контрольная лампа индикации

неисправности системы ABS?

ДА :

Вновь проверьте систему. Если
неисправность сохранилась, замените
гидравлический блок (интегрированный
с электронным блоком управления сис=
темой ABS). Затем перейдите к этапу 3.
Если неисправность не воспроизводит=
ся, то предполагается наличие переоди=
чески повторяющейся неисправности.
См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

.

НЕТ :

Перейдите к этапу 2.

ЭТАП 2. Проверьте состояние жгута
проводов между клеммой 13 разъема СH04
монтажного блока и клеммой 12 разъема
ВH118 электронного блока управления
системой ABS

NOTE:

AC304548 AC

Разъем: CH04

C=04

<Автомобили с левым рулем>

<Автомобили с правым рулем>

C=04

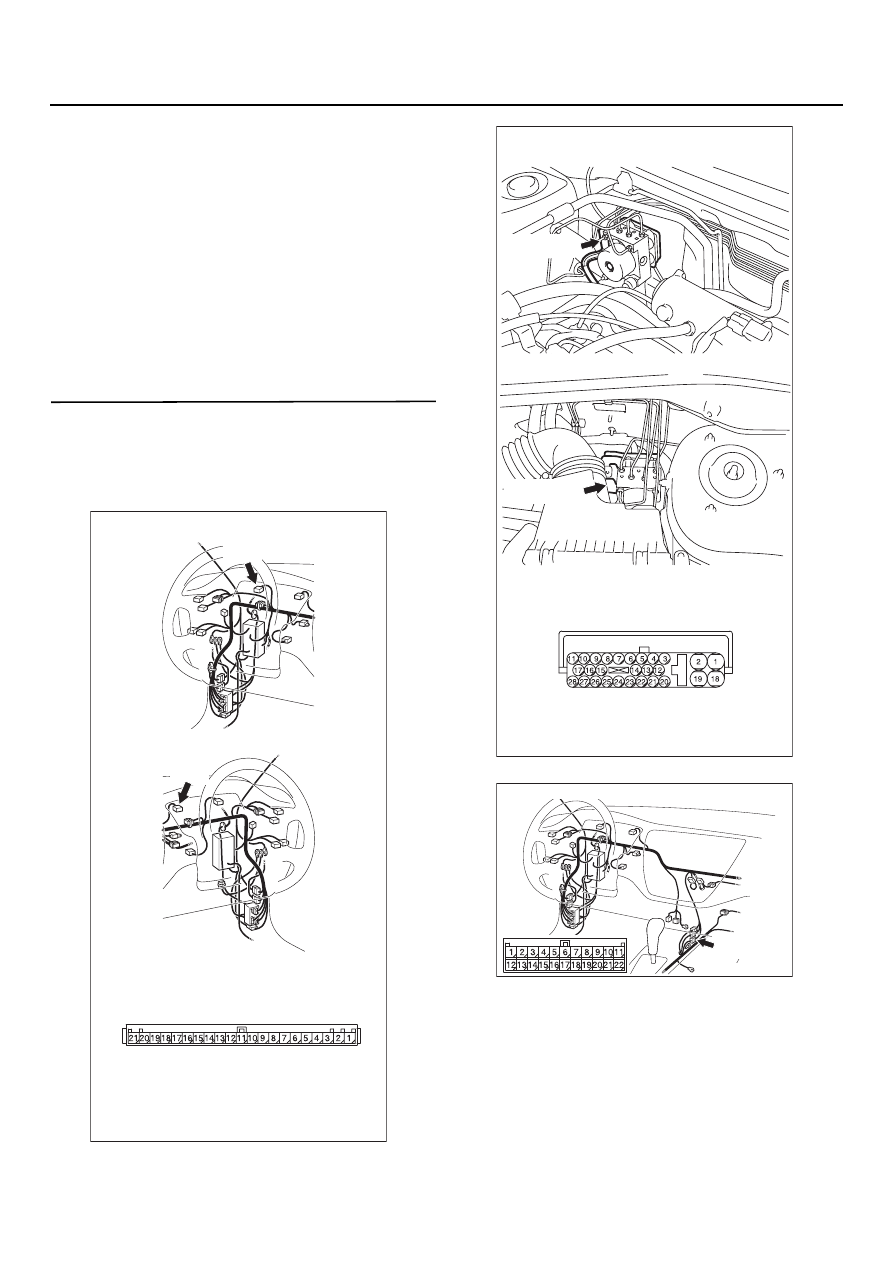

Вид на разъем со стороны

жгута проводов (вид спереди)

AC304459 AC

Вид на разъем со стороны проводки

B=118 (провод
серого цвета)

B=118 (провод
серого цвета)

Разъем: BH118

<Автомобили с левым рулем>

<Автомобили с правым рулем>

AC304448 AB

Разъем: CH15 <Автомобили с левым рулем>

C=15 (провод
синего цвета)
