ПОИСК НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-57

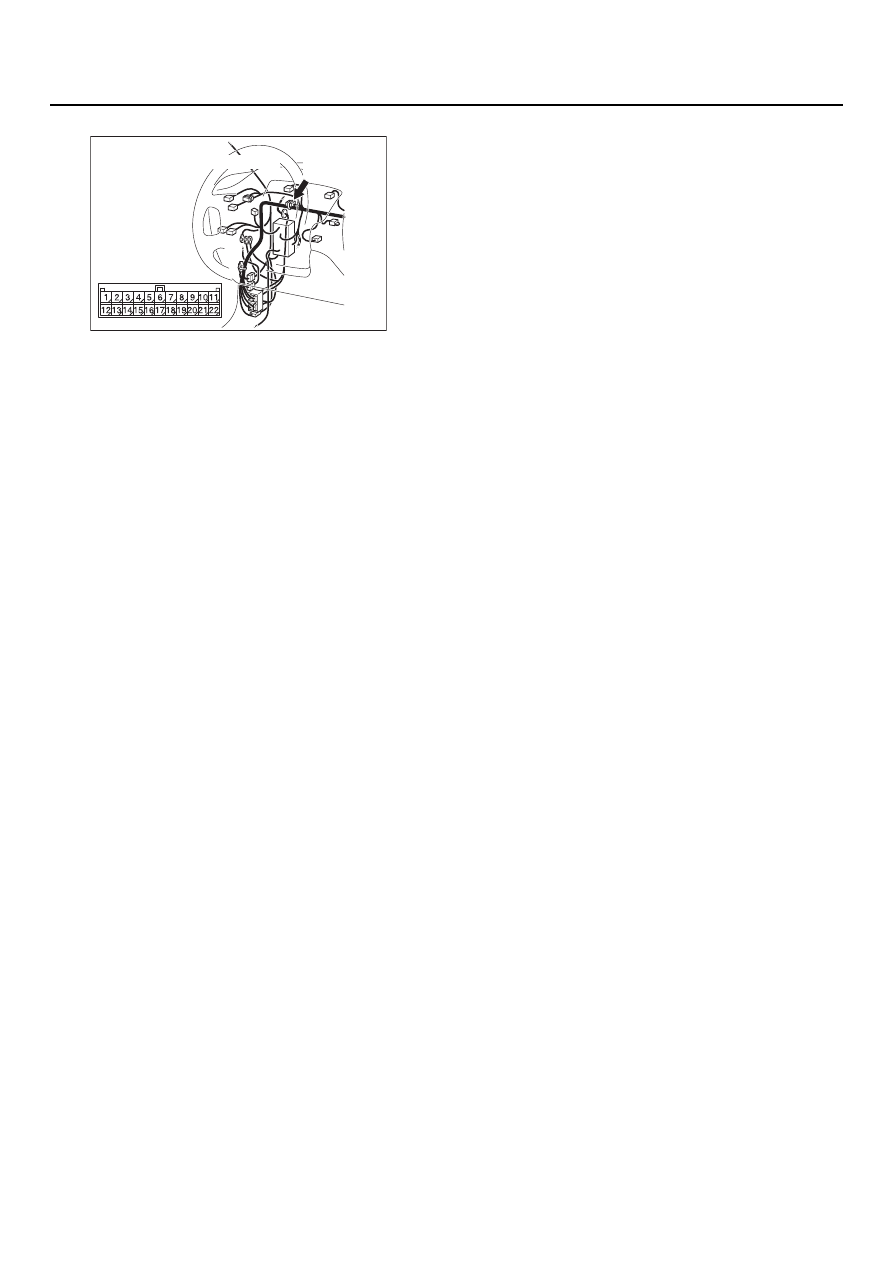

NOTE:

После проверки состояния разъемов C210
и C212, промежуточного разъема C03
<автомобили с левым расположением органов
управления> и разъема С04 комбинации
приборов, проверьте состояние проводки. Если
какойлибо из этих разъемов поврежден,
отремонтируйте или замените его. Затем
перейдите к этапу 7.

B: Не поврежден ли жгут проводов между

клеммой 6 разъема СH210 монтажного блока
и клеммой 42 разъема СH04 комбинации
приборов?

ДА :

Отремонтируйте жгут проводов
и перейдите к этапу 7.

НЕТ :

Эта неисправность может иметь
переодически повторяющийся характер.
См. главу 00 "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

.

AC304445 AB

Разъем: CH03
<Автомобили с левым рулем>

C=03 (провод
черного цвета)

ПОИСК НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-58

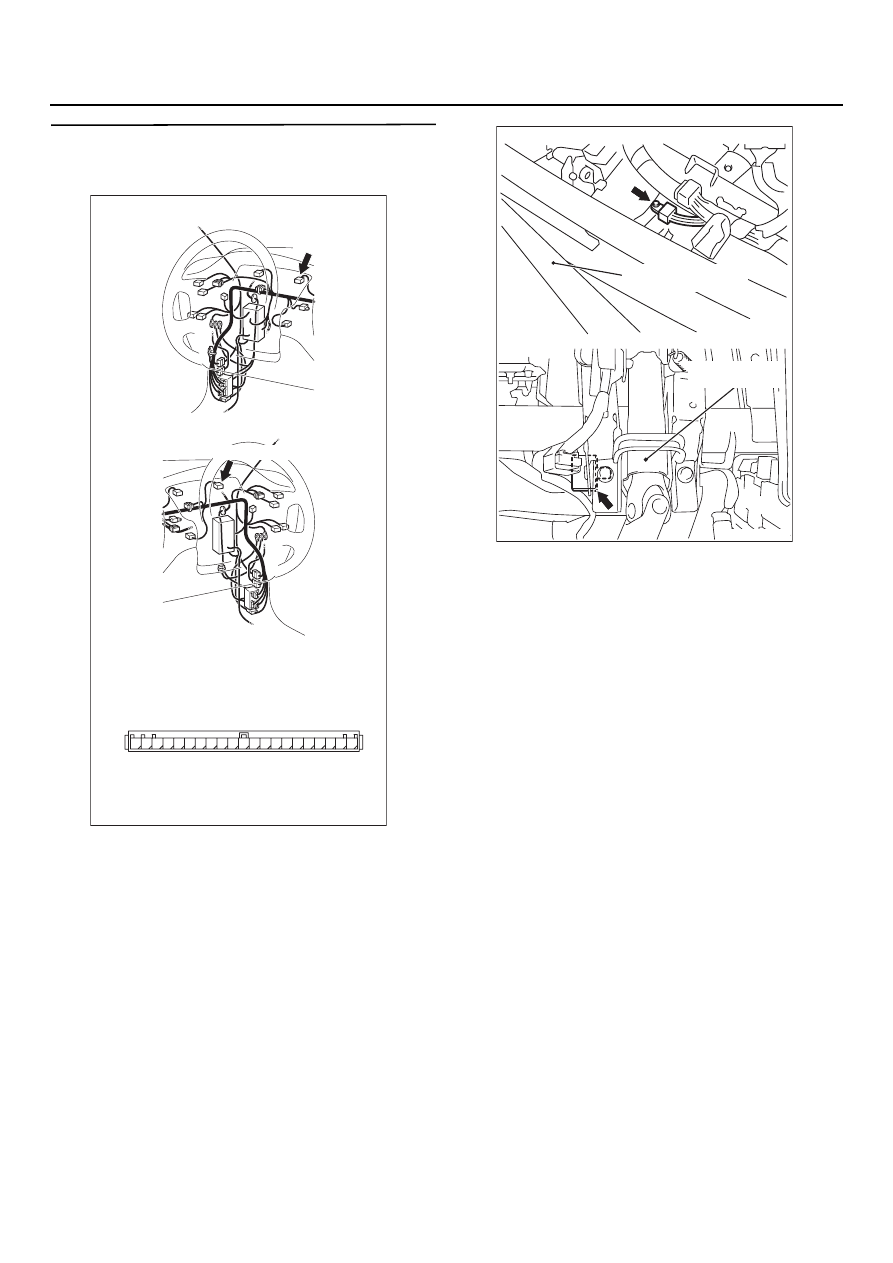

ЭТАП 5. Проверьте состояние жгута
проводов между разъемом СH06 (клемма
48) комбинации приборов и "массой" (№6)

B: Не поврежден ли жгут проводов между

разъемом СH06 (клемма 48) комбинации
приборов и "массой" (№6)?

ДА :

Отремонтируйте жгут проводов
и перейдите к этапу 7.

НЕТ :

Перейдите к этапу 6.

AC304548 AD

Разъем: CH06

C=06 (провод
синего цвета)

Вид на разъем со стороны жгута
проводов (вид спереди)

<Автомобили с левым рулем>

<Автомобили с правым рулем>

C=06 (провод синего цвета)

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

AC304550

Поводок стеклоочистителя
ветрового стекла

<Автомобили с левым рулем>

AB

Вал рулевой
колонки в сборе

<Автомобили с правым рулем>

ПОИСК НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-59

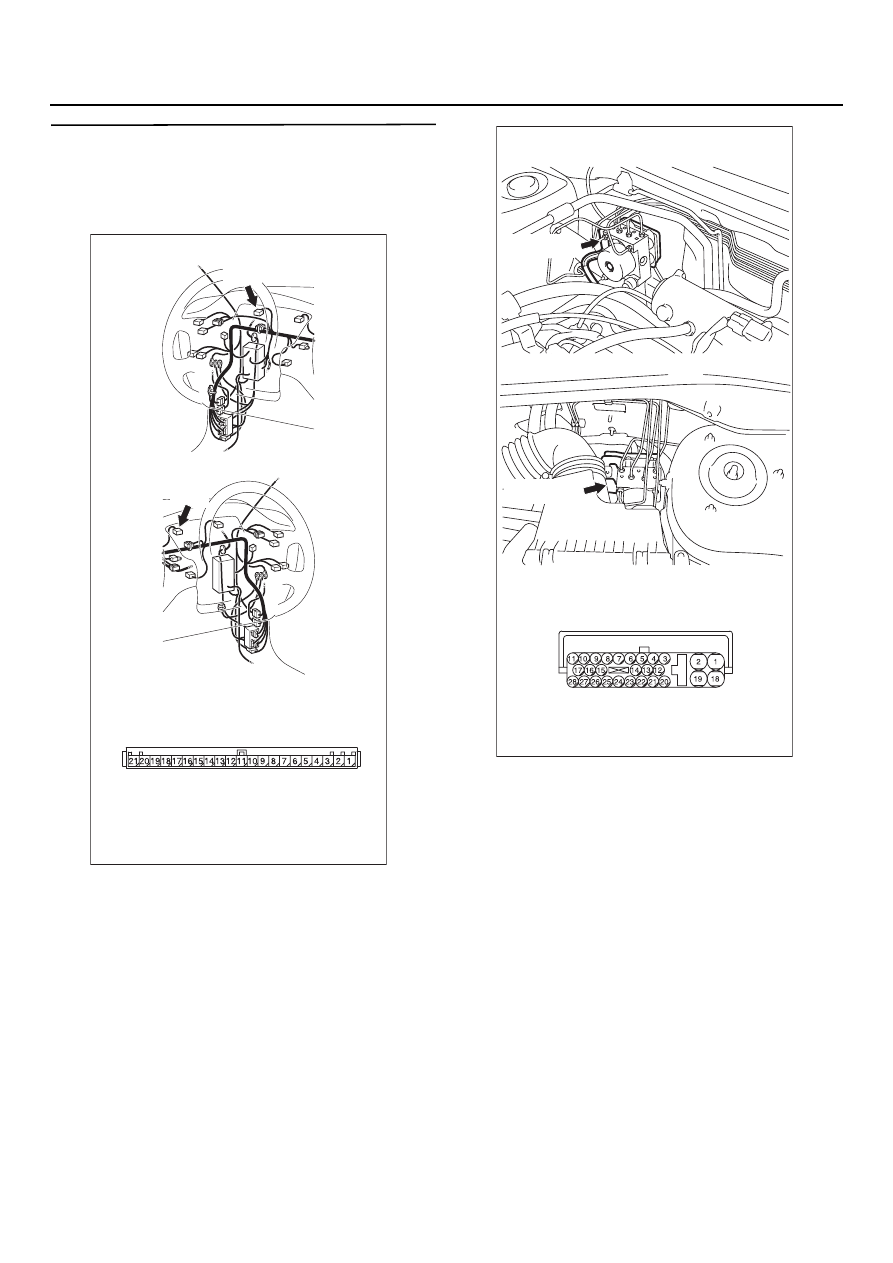

ЭТАП 6. Проверьте состояние жгута
проводов между клеммой 13 разъема СH04
монтажного блока и клеммой 12 разъема
ВH118 электронного блока управления
системой ABS

AC304548 AC

Разъем: CH04

C=04

<Автомобили с левым рулем>

<Автомобили с правым рулем>

C=04

Вид на разъем со стороны

жгута проводов (вид спереди)

AC304459 AC

Вид на разъем со стороны проводки

B=118 (провод
серого цвета)

B=118 (провод
серого цвета)

Разъем: BH118

<Автомобили с левым рулем>

<Автомобили с правым рулем>

ПОИСК НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-60

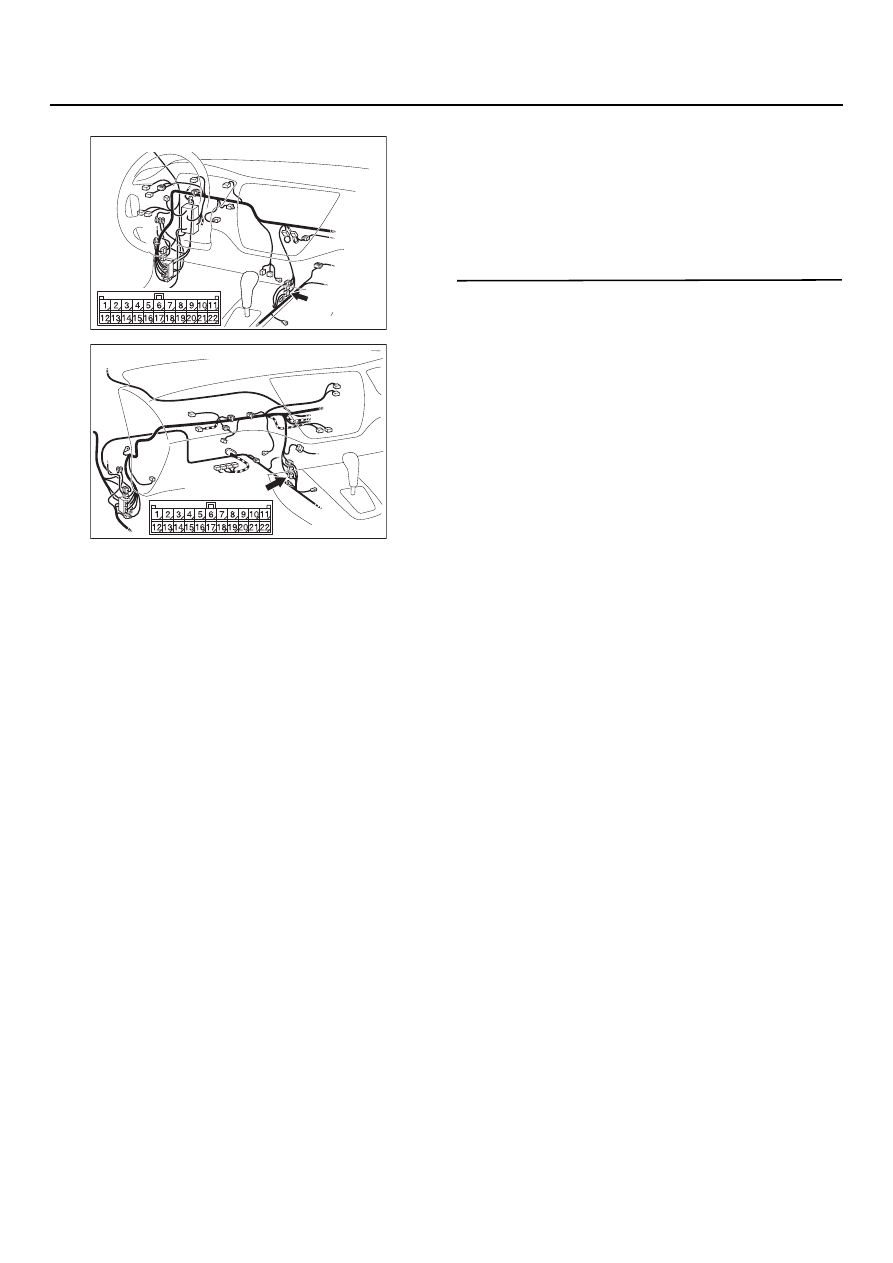

NOTE:

После проверки разъема В118 электронного
блока управления системой ABS, разъема
С209 монтажного блока и промежуточного
азъема C15 <автомобили с левым
расположением органов управления>
и C135 <автомобили с правым расположением
органов управления>, проверьте состояние
проводки. Если какойлибо из этих разъемов
поврежден, отремонтируйте или замените его.
Затем перейдите к этапу 7.

B: ЭТАП 6. Проверьте состояние жгута проводов

между клеммой 13 разъема СH209
монтажного блока и клеммой 12 разъема
ВH118 электронного блока управления
системой ABS?

ДА :

Отремонтируйте жгут проводов
и перейдите к этапу 7.

НЕТ :

Замените лампу и перейдите к этапу 7.

ЭТАП 7. Вновь проверьте систему

B: При установке замка зажигания в положение

"ON" H ЗАЖИГАНИЕ ВКЛЮЧЕНО, контрольная
лампа индикации неисправности системы
ABS не загорается.

ДА :

Процедура проверки закончена.

НЕТ :

Вновь начните с этапа 1.

AC304448 AB

Разъем: CH15 <Автомобили с левым рулем>

C=15 (провод
синего цвета)

AC304451AC

Разъем: CH135 <Автомобили с правым рулем>

C=135 (провод
синего цвета)
