ПОИСК НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-41

Коды № 41, 42, 43, и 44: Электромагнитный клапан системы ABS внутри гидравлического
узла (Разрыв цепи или короткое замыкание в цепи)
Код № 52: Неисправность реле электромагнитного клапана (остается выключенным)
Код № 53: Неисправность реле электродвигателя (остается выключенным)
Код № 55: Цепь электродвигателя (Заедание электродвигателя насоса)

ПРИНЦИП ДЕЙСТВИЯ

Электрический ток непрерывно подается
к электронному блоку управления системой ABS
через плавкую вставку № 3, который управляет
работой электромагнитного клапана и
электродвигателем.

СОСТОЯНИЕ НАБОРА
ДИАГНОСТИЧЕСКИХ КОДОВ

Появление этих кодов неисправностей
обусловлено либо разрывом цепи питания
электромагнитных клапанов или электродви=
гателя, либо коротким замыканием в ней.

ВЕРОЯТНЫЕ ПРИЧИНЫ

Наиболее вероятными причинами появления
этих кодов неисправностей могут быть:

Повреждение жгута проводов или разъема.

Неисправность гидравлического блока
(интегрированного с электронным блоком
управления системой ABS).

3

ПЛАВКАЯ
ВСТАВКА

ГИДРАВЛИЧЕСКИЙ БЛОК

ЭЛЕКТРОДВИГАТЕЛЬ

БЛОКА

ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ БЛОКА

Разъем В=118 электронного блока управления системой ABS

Источник электрической
энергии для питания
электромагнитных
клапанов

Источник электрической
энергии для питания
электродвигателя

Коды расцветки проводов
B : Черный     LG : Бледно=зеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый



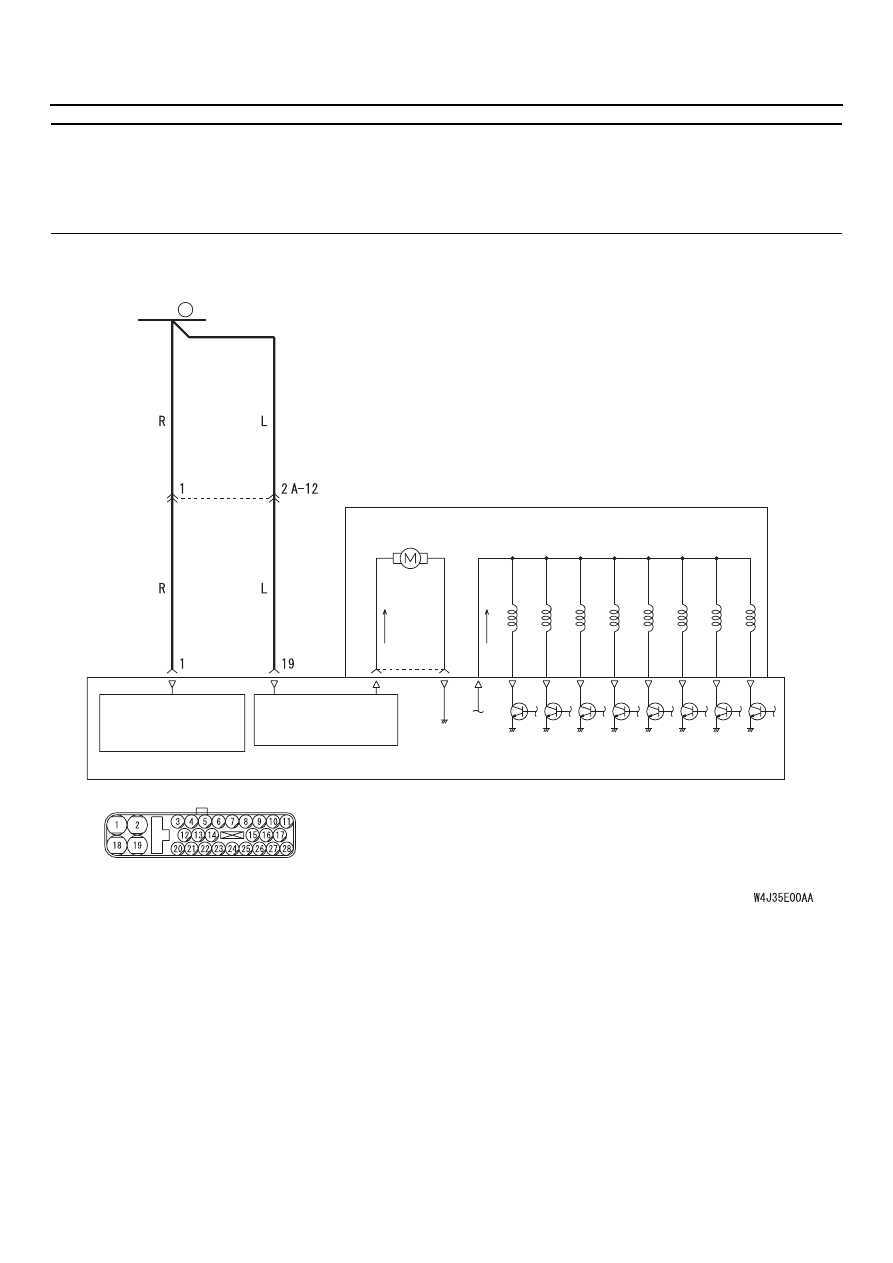

Цепь питания электромагнитных клапанов и электродвигателя гидравлического блока

ПОИСК НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-42

ДИАГНОСТИРОВАНИЕ

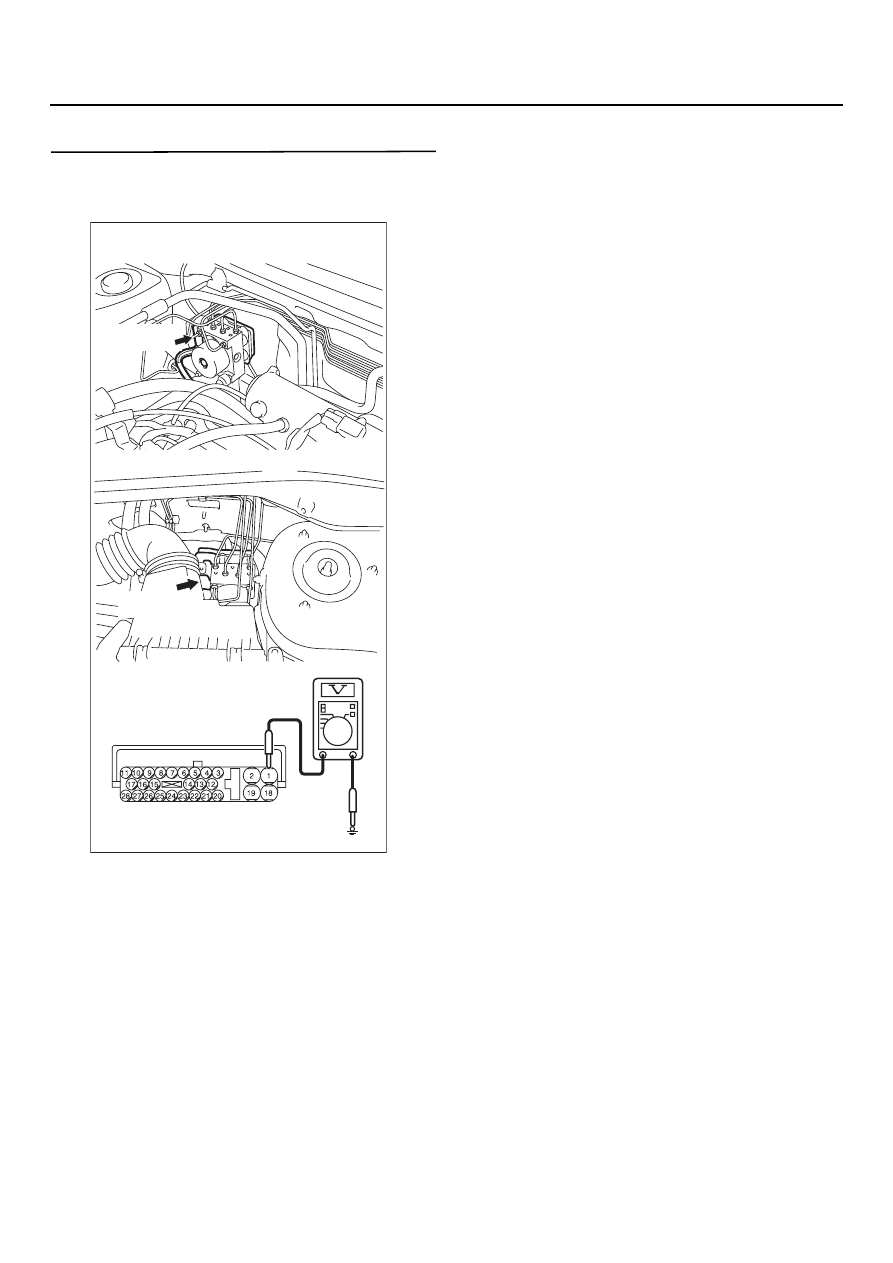

ЭТАП 1. Измерьте напряжение на разъеме
ВH118 электронного блока управления
системой ABS

(1) Отсоедините разъем В=118 электронного

блока управления системой ABS, измерения
проводите со стороны жгута проводов.

(2) Измерьте напряжение на клемме 1 и на

"массе", а также на клемме 19 и на "массе".

Номинальное значение: Напряжение
бортсети

B: В норме ли результаты проверки?

ДА :

Удалите диагностический код из памяти
устройства и повторно проверьте
систему на наличие каких=либо
диагностических кодов. При наличии
диагностических кодов № 41, 42, 43, 44,
52, 53 или 55, замените гидравлический
блок (интегрированный с электронным
блоком управления системой ABS).
Затем перейдите к этапу 3. При
отсутствии диагностических кодов
№ 41, 42, 43, 44, 52, 53 или 55, пред=
полагается наличие неисправностей,
имеющих переодически повторяю=
щийся характер. См. главу 00, "Процесс
поиска неисправностей/контрольные
точки",

CTP. 00-6

.

НЕТ :

Перейдите к этапу 2.

AC304459 AE

Разъем B=118 (Вид на разъем
со стороны жгута проводовe)

B=118 (провод
серого цвета)

B=118 (провод
серого цвета)

Разъем: BH118

<Автомобили с левым рулем>

<Автомобили с правым рулем>

ПОИСК НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-43

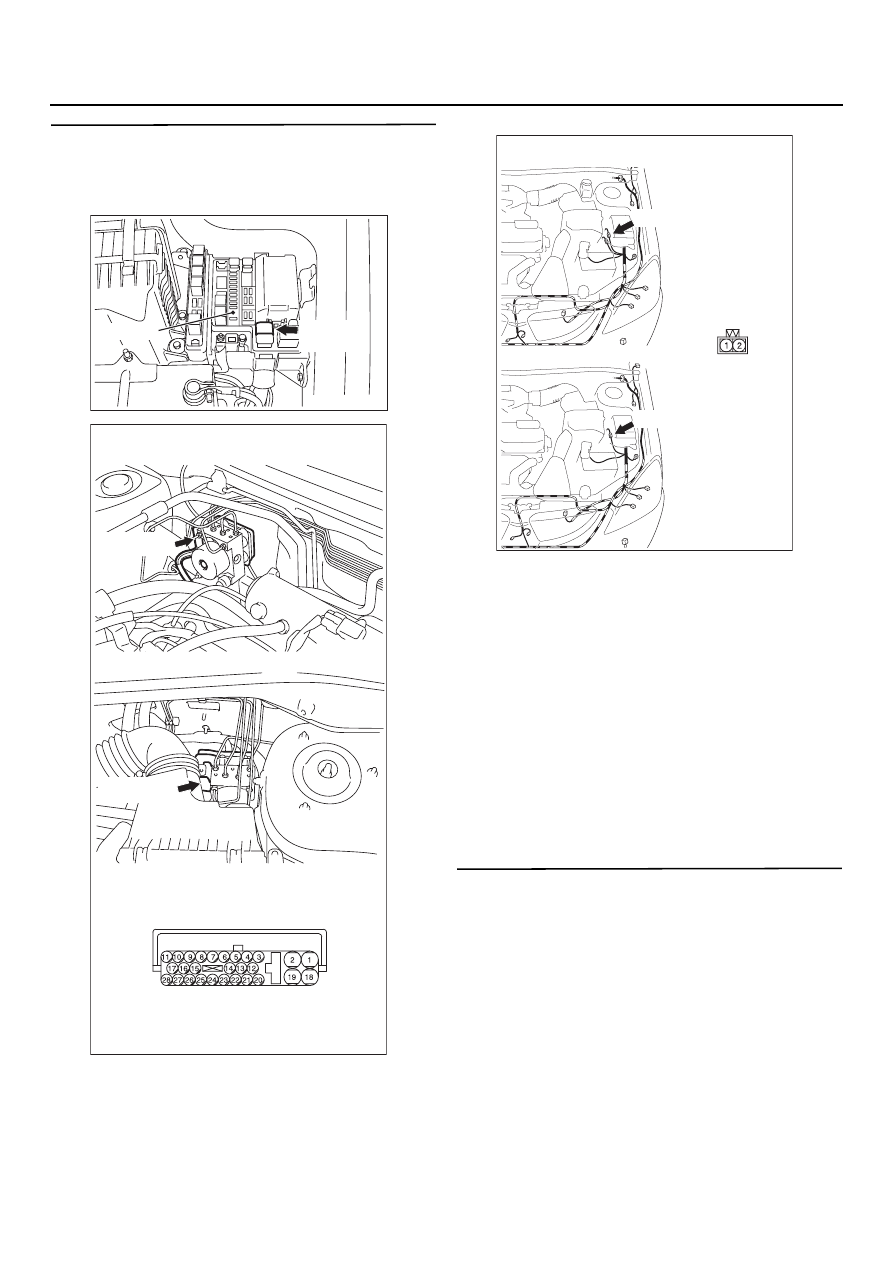

ЭТАП 2. Проверьте состояние жгута
проводов между плавкой вставкой № 3
и клеммами 1 и 19 разъема ВH118 электронH
ного блока управления системой ABS

NOTE:

 По окончании проверки состояния
промежуточного разъема A12, проверьте
состояние проводки. Если какойлибо из этих
разъемов поврежден, отремонтируйте или
замените его. Затем перейдите к этапу 3.

B: Есть ли повреждение цепи между плавкой

вставкой № 3 и разъемом ВH118 (клеммы 1
и 19) электронного блока управления
системой ABS?

ДА :

Отремонтируйте и перейдите к этапу 3.

НЕТ :

Эта неисправность может иметь
переодически повторяющийся характер.
См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

.

ЭТАП 3. Проверьте, не появились ли вновь
диагностические коды

B: Появились ли коды № 41, 42, 43 и 44, 52, 53

или 55?

ДА :

Вновь начните с этапа 1.

НЕТ :

Процедура проверки закончена.

AC304519 AB

Плавкая
вставка No.3

Блок реле

AC304459 AC

Вид на разъем со стороны проводки

B=118 (провод
серого цвета)

B=118 (провод
серого цвета)

Разъем: BH118

<Автомобили с левым рулем>

<Автомобили с правым рулем>

AC304520

Разъем: AH12

A=12 (провод черного цвета)

AB

A=12 (провод черного цвета)

<Автомобили с левым рулем>

<Автомобили с правым рулем>

ПОИСК НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-44

ТАБЛИЦА НЕИСПРАВНОСТЕЙ
СИСТЕМЫ ABS

M1352011400846

NOTE: При использовании рулевого управления
на высоких скоростях движения автомобиля,
или при движении по дорогам со скользким
покрытием, или при движении по неровной
дороге, система ABS может сработать
автономно, без нажатия на педаль тормоза.

Принимая во внимание это обстоятельство,
при получении информации от потребителя,
проверьте, встечается ли подобная проблема
при движении автомобиля в упомянутых выше
дорожных условиях.

NOTE: При работе системы ABS, педаль
тормоза может немного вибрировать или
она может остаться неподвижной при нажатии
на нее. Подобная ситуация может возникнуть
вследствие появления нестационарных измене
ний давления внутри линий тормозной системы
для предотвращения блокировки колес.
Это нормально.

Признаки неисправностей

Методика
проверки №

Страница для
наведения справки

Связь между приборами MUT=II/III и всей системой
невозможна.

=

См.  главу  13A,
"Диагностирование",

CTP. 13A-243

См. главу 13B,
"Диагностирование",

CTP. 13B-208

Связь между приборами MUT=II/III и электронным
блоком управления системой ABS невозможна.

1

CTP. 35B-45

При установке замка зажигания в положение "ON" =
ЗАЖИГАНИЕ ВКЛЮЧЕНО, контрольная лампа
индикации неисправности системы ABS не
загорается.

2

CTP. 35B-52

Контрольная длампа индикации неисправности
системы ABS продолжает гореть после запуска
двигателя.

3

CTP. 35B-61

Неисправность системы ABS

4

CTP. 35B-66
