ПОИСК НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-17

B: Не повреждены ли какиеHлибо жгуты

проводов между разъемом ВH118
электронного блока управления системой
ABS (клеммы 10 и 9) и датчиком АH03 колеса
системы ABS  <переднего правого колеса>
разъем AH32 (клеммы 1 и 2)?
ДА :

Отремонтируйте и перейдите к этапу 8.

НЕТ :

Эта неисправность может иметь
переодически повторяющийся
характер. См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

.

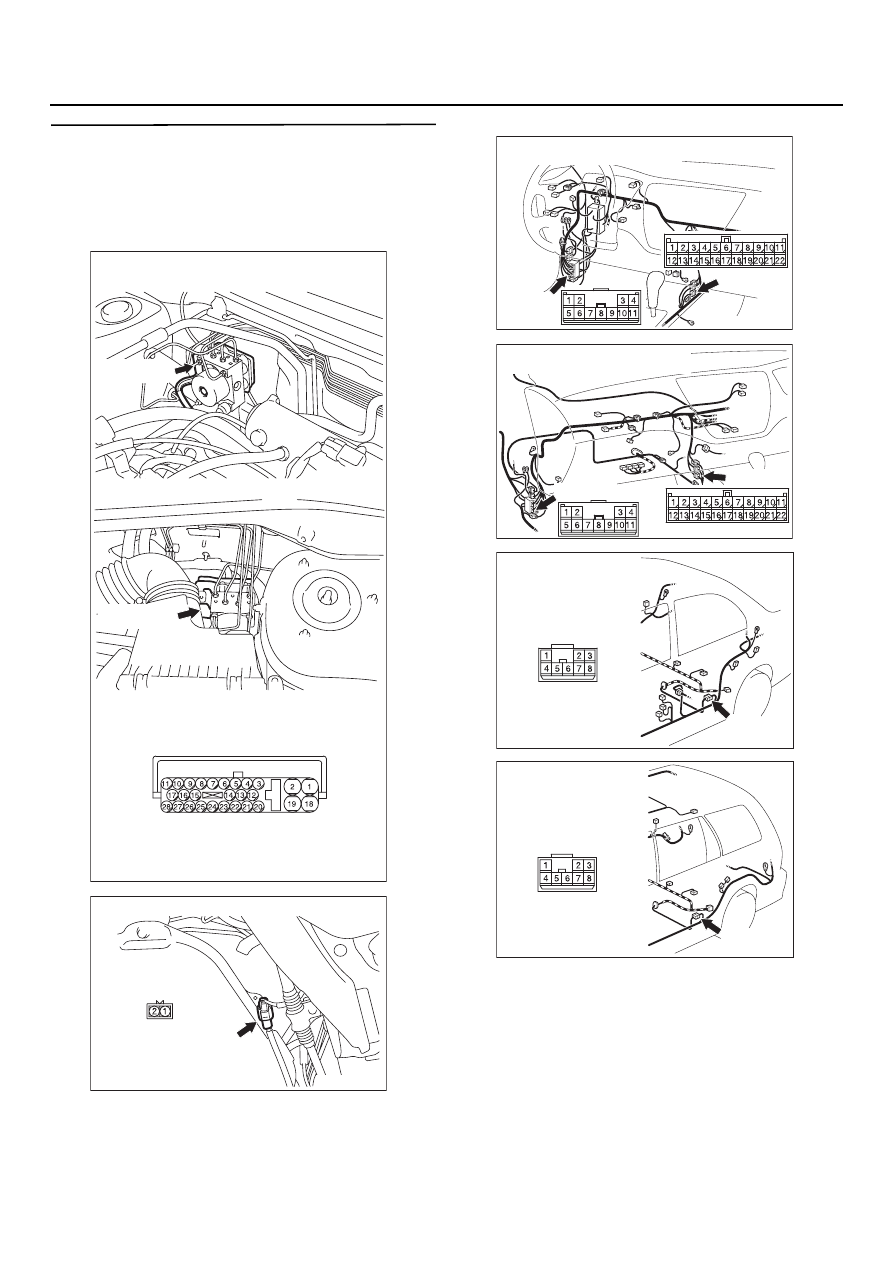

ЭТАП 6. Проверьте состояние жгута
проводов между разъемом ВH118 (клеммы
28 и 27) электронного блока управления
системой ABS и колесным датчиком
системы ABS <заднего левого колеса>
разъем DH17 (клеммы 1 и 2)

AC304459 AC

Вид на разъем со стороны проводки

B=118 (провод
серого цвета)

B=118 (провод
серого цвета)

Разъем: BH118

<Автомобили с левым рулем>

<Автомобили с правым рулем>

AC304462 AB

Разъем: DH17

D=17 (провод черного цвета)

Вид на разъем
со стороны жгута
проводов

ПОИСК НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-18

NOTE:

После проверки разъема В118 электронного
блока управления системой ABSECU, проме
жуточных разъемов C15, C25 <автомобили
с левым расположением органов управления>
и C117, C135 <автомобили с правым распо
ложением органов управления> и D18, и
колесным датчиком системы ABS <заднего
левого колеса> разъем D17, прове рьте
состояние проводки. Если какойлибо из этих
разъемов поврежден, отремонтируйте или
замените его. Затем перейдите к этапу 8.

B: Не повреждены ли какиеHлибо жгуты

проводов между разъемом ВH118 электронH
ного блока управления системой ABS
(клеммы 28 и 27) и колесным датчиком
системы ABS  <заднего левого колеса>
разъем DH17 (клеммы 1 и 2)?
ДА :

Отремонтируйте и перейдите к этапу 8.

НЕТ :

Эта неисправность может иметь
переодически повторяющийся
характер. См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

.

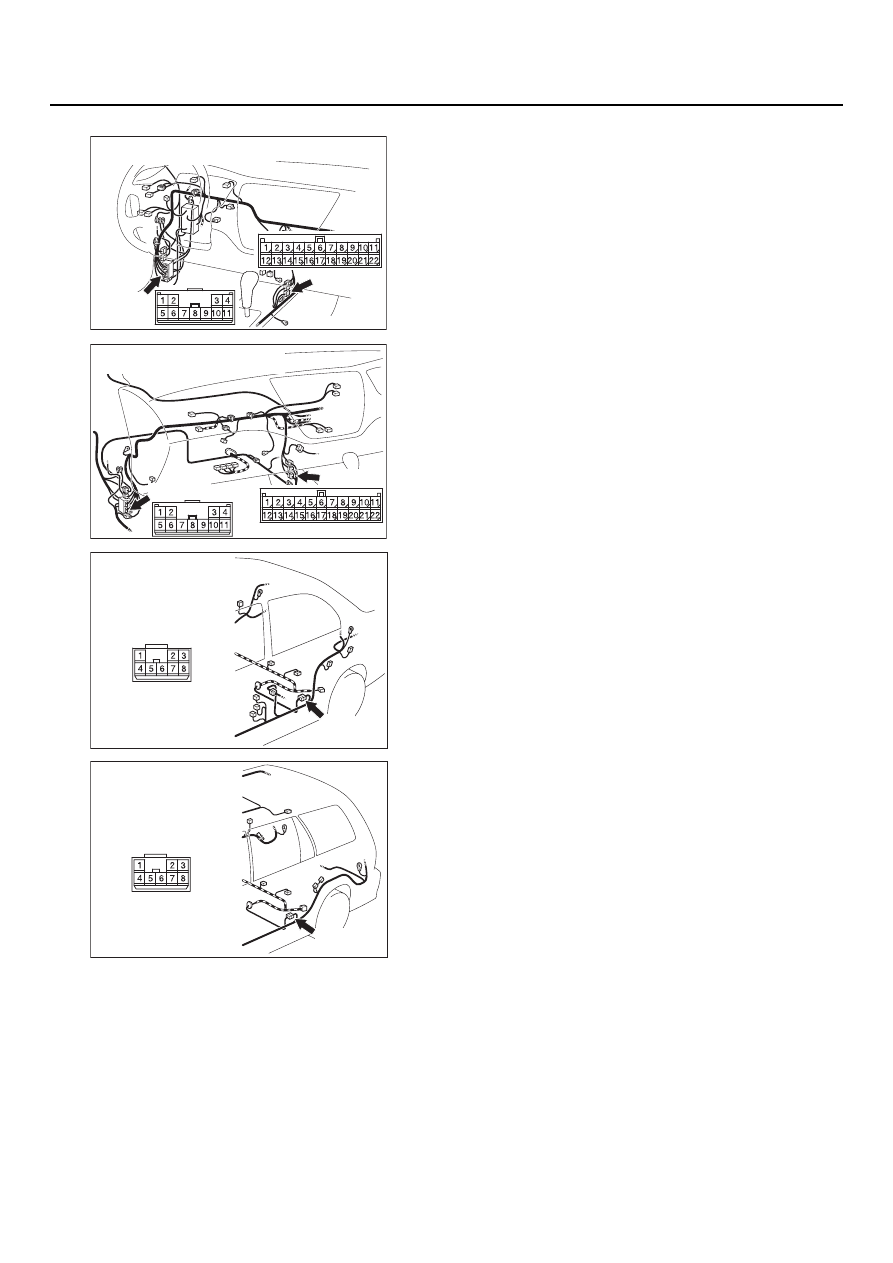

AC304448 AC

Разъемы: CH15, CH25
<Автомобили с левым рулем>

C=15 (L)

C=25 (B)

AC304451AD

Разъем: CH117, CH135
<Автомобили с правым рулем>

C=135 (L)

C=117 (B)

AC303871

D=18

AC

Разъем: DH18

<СЕДАН>

AC303917

D=18

AB

Разъем: DH18

<УНИВЕРСАЛ>

ПОИСК НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-19

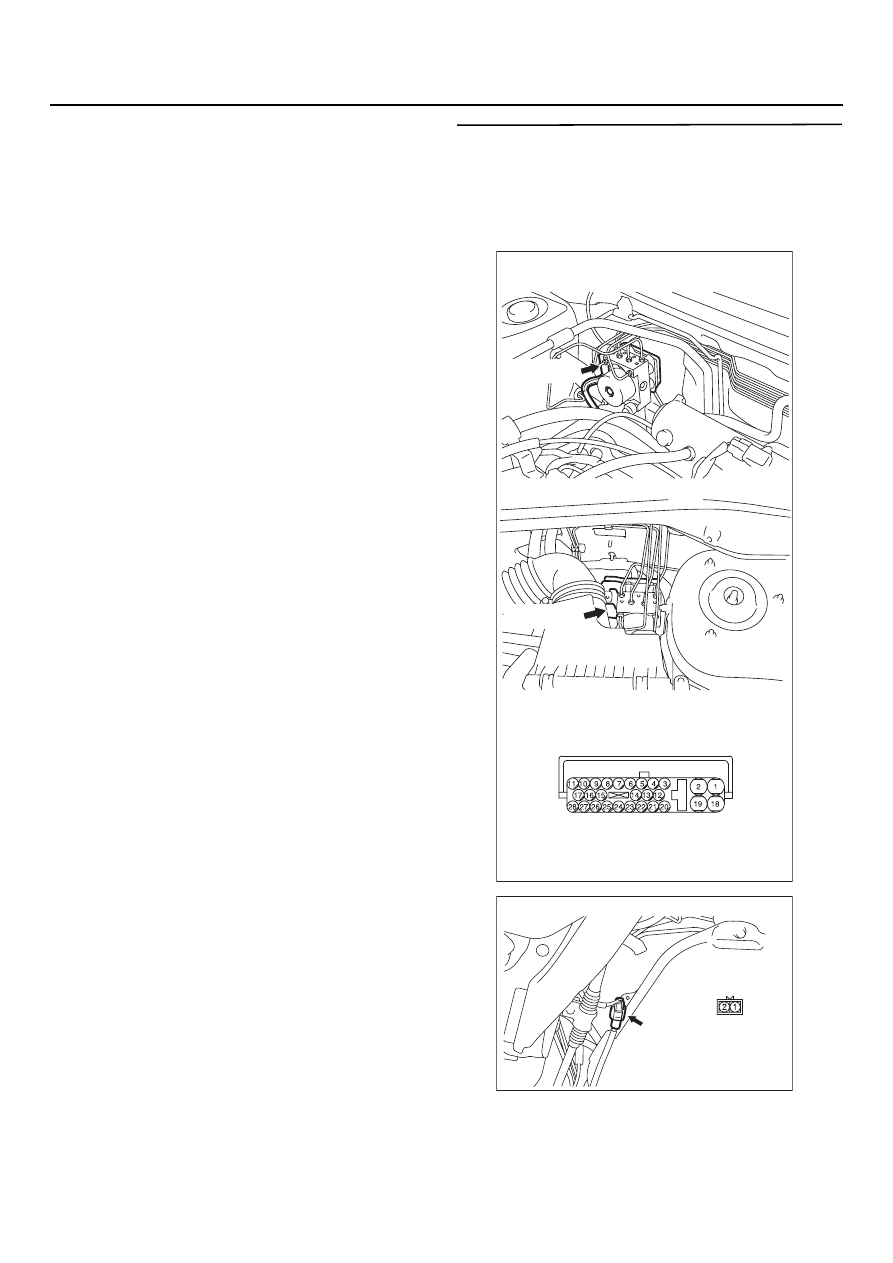

ЭТАП 7. Проверьте состояние жгута
проводов между разъемом ВH118 (клеммы
11 и 17) электронного блока управления
системой ABS и колесным датчиком
системы ABS <заднего правого колеса>
разъем DH05 (клеммы 1 и 2)

NOTE:

После проверки разъема В118 электронного
блока управления системой ABSECU, проме
жуточных разъемов C15, C25 <автомобили
с левым расположением органов управления>
и C117, C135 <автомобили с правым располо
жением органов управления> и D18, и колес
ным датчиком системы ABS <заднего правого
колеса> разъем D05, проверьте состояние
проводки. Если какойлибо из этих разъемов
поврежден, отремонтируйте или замените его.
Затем перейдите к этапу 8.

AC304459 AC

Вид на разъем со стороны проводки

B=118 (провод
серого цвета)

B=118 (провод
серого цвета)

Разъем: BH118

<Автомобили с левым рулем>

<Автомобили с правым рулем>

AC304463 AB

Разъем: DH05

D=05 (провод черного цвета)

Вид на разъем
со стороны жгута
проводов

AC304448 AC

Разъемы: CH15, CH25
<Автомобили с левым рулем>

C=15 (L)

C=25 (B)

AC304451AD

Разъем: CH117, CH135
<Автомобили с правым рулем>

C=135 (L)

C=117 (B)

AC303871

D=18

AC

Разъем: DH18

<СЕДАН>

AC303917

D=18

AB

Разъем: DH18

<УНИВЕРСАЛ>

ПОИСК НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-20

B: Не повреждены ли какиеHлибо жгуты

проводов между разъемом ВH118 электронH
ного блока управления системой ABS
(клеммы 11 и 17) и колесным датчиком
системы ABS  <заднего: правого колеса>
разъем DH05 (клеммы 1 и 2)?
ДА :

Отремонтируйте и перейдите к этапу 8.

НЕТ :

Перейдите к этапу 8.

ЭТАП 8. Проверьте, не появились ли вновь
диагностические коды

B: Появились ли коды № 11, 12, 13 и 14?

ДА :

Вновь начните с этапа 1.

НЕТ :

Процедура проверки закончена.
