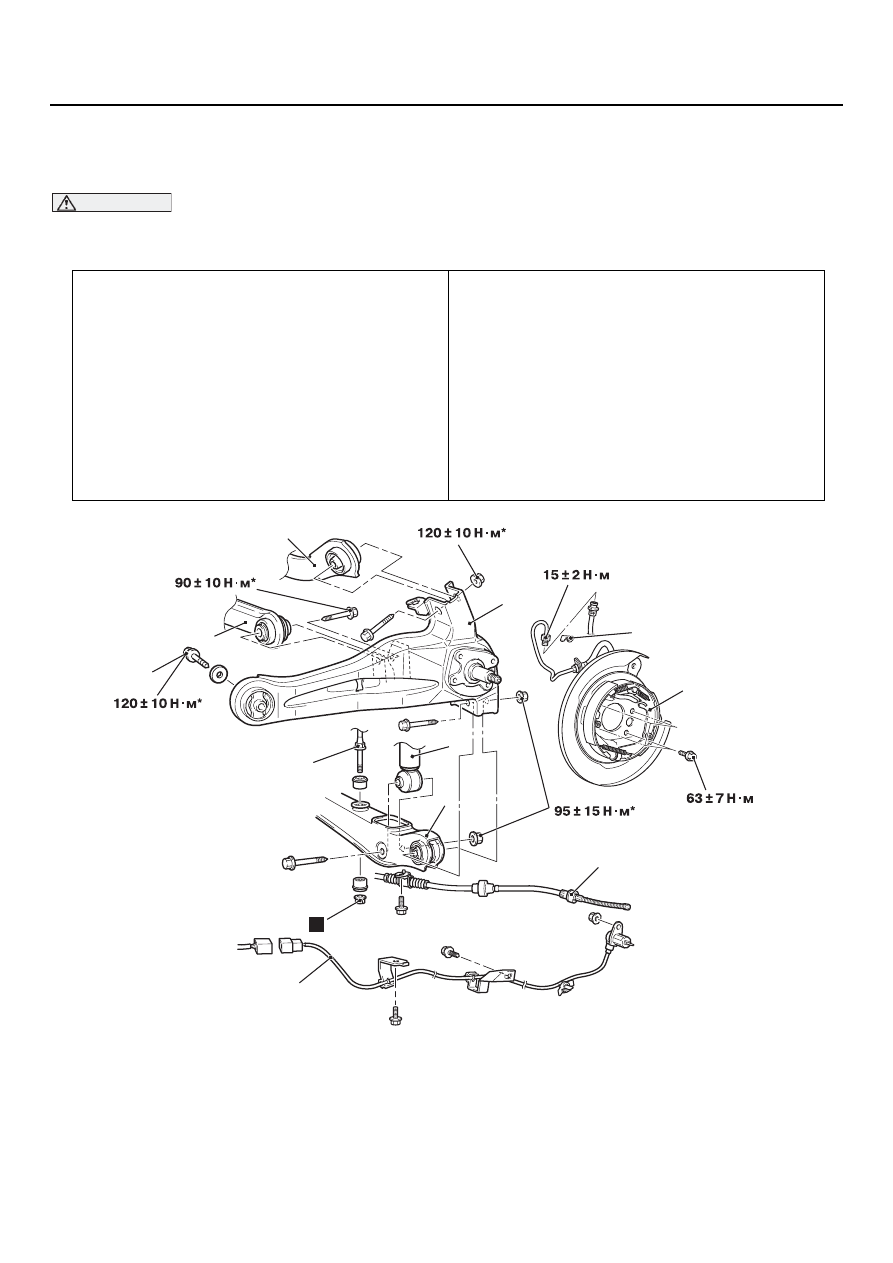

УПРАВЛЯЮЩАЯ ШТАНГА, ВЕРХНИЙ И НИЖНИЙ РЫЧАГИ ПОДВЕСКИ
ЗАДНЯЯ ПОДВЕСКА
34
-9

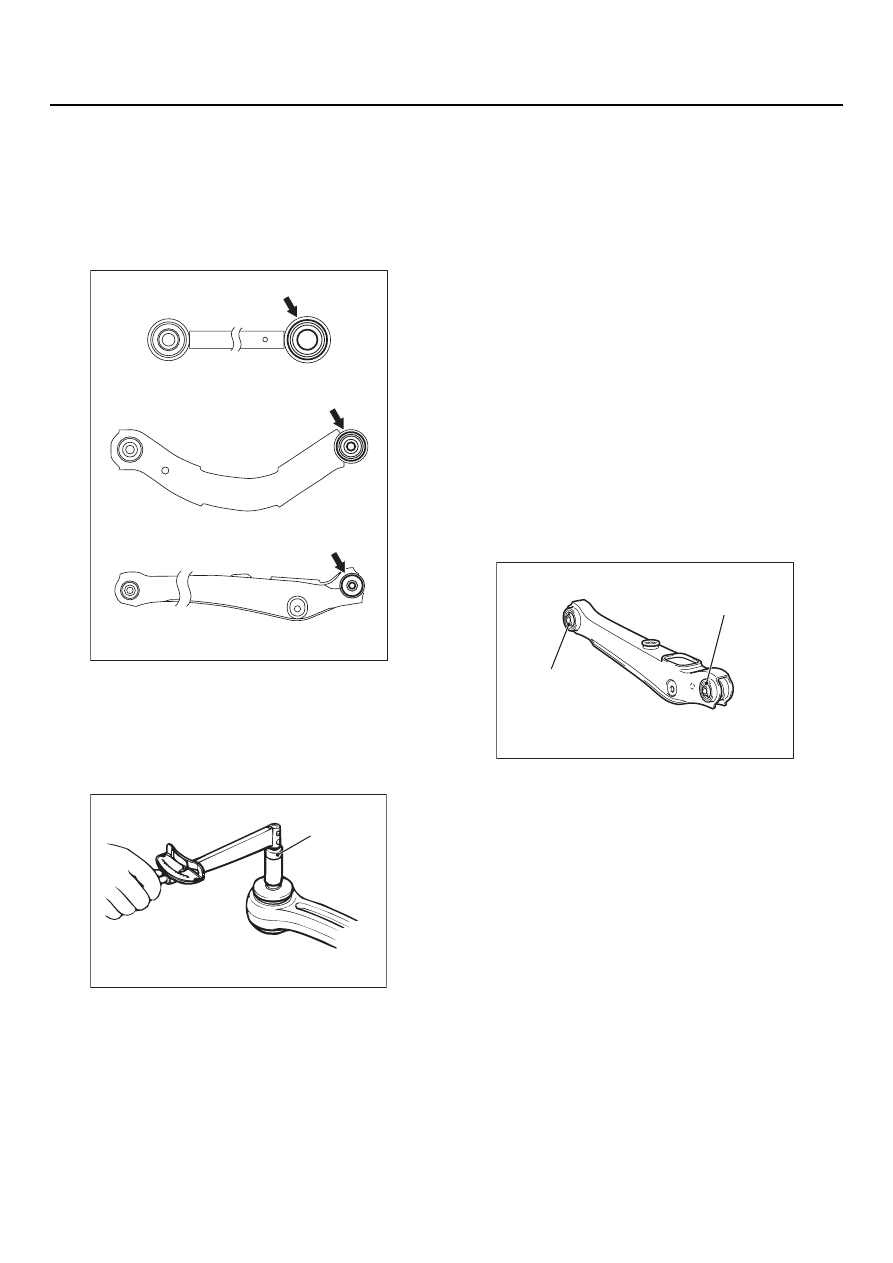

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ
<<A>> СНЯТИЕ УПРАВЛЯЮЩЕЙ
ШТАНГИ/НИЖНЕГО РЫЧАГА
ПОДВЕСКИ В СБОРЕ
Нанеся установочную метку на регулировочном
болте схождения или развала, отсоедините
управляющую штангу или нижний рычаг в сборе.
<<B>> ОТСОЕДИНЕНИЕ ВЕРХНЕГО
РЫЧАГА В СБОРЕ/НИЖНЕГО РЫЧАГА
В СБОРЕ И ПРОДОЛЬНОГО РЫЧАГА
Подперев нижний рычаг домкратом,
отсоедините верхний рычаг в сборе/нижний
рычаг в сборе и продольный рычаг подвески.
ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ
>>A<< СОЕДИНЕНИЕ СТОЙКИ
СТАБИЛИЗАТОРА
Затяните самоконтрящуюся гайку так, чтобы
длина выступающей резьбовой части стойки
стабилизатора поперечной устойчивости вышла
на номинальную величину.
Номинальное значение (A): 6
−
8 мм
>>B<< УСТАНОВКА ВЕРХНЕГО
РЫЧАГА В СБОРЕ/УПРАВЛЯЮЩЕЙ
ШТАНГИ ПОДВЕСКИ
Установите верхний рычаг в сборе как показано
на рисунке, так чтобы его отверстие было
ориентировано к кузову автомобиля.
<Комфорт>
Установите верхний рычаг в сборе /
управляющую штангу как показано на рисунке,
чтобы цветовые метки были обращены к
продольному рычагу. <Спорт>
ПРОВЕРКА
M1341004900157
•
Проверьте состояние втулок на наличие
износа или разрушения.
•
Проверьте состояние управляющей штанги,
верхнего и нижнего рычагов подвески на
наличие погнутосни или разрушения.
•
Проверьте состояние всех болтов крепления
(состояние резьбы и погнутость).
AC304404 AB

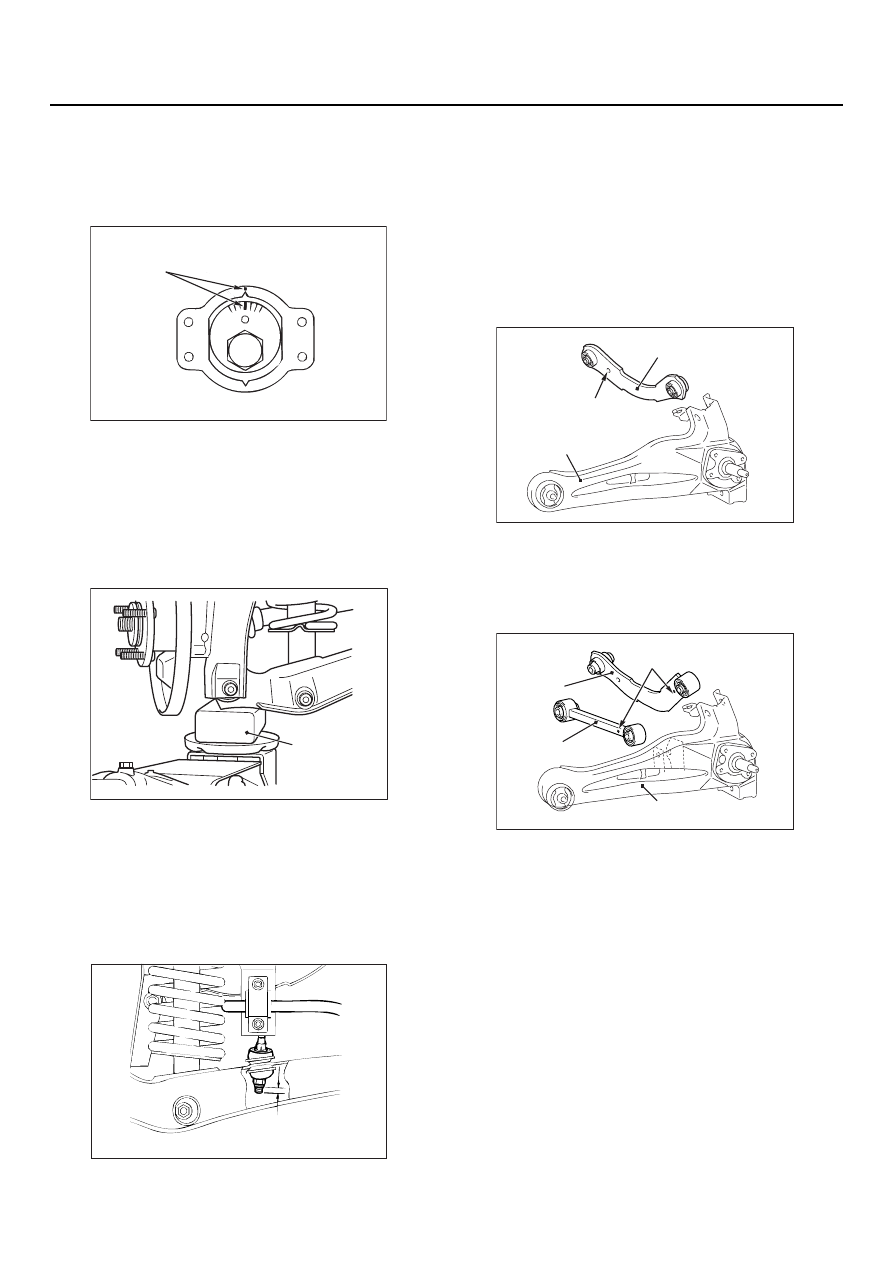

Установочные метки
AC107126 AB
Деревянный
брусок
AC103744
A
AC
AC304674 AB
Верхний рычаг подвески в сборе
Отверстие
Продольный рычаг
подвески в сборе
<Комфорт>
AC300343 AC
Верхний рычаг
подвески
в сборе
Управляющая штанга
Идентификационная
цветовая метка
Продольный рычаг
подвески
<Спорт>
