Mitsubishi Lancer / Lancer Wagon. Руководство - часть 486

34

-1

ГЛАВА 34

ЗАДНЯЯ

ПОДВЕСКА

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ  . . . . . . .

34

-2

ОСНОВНЫЕ ДАННЫЕ
ДЛЯ РЕГУЛИРОВКИ
И КОНТРОЛЯ . . . . . . . . . . . . . . . .

34

-3

СМАЗОЧНЫЕ МАТЕРИАЛЫ  . . . .

34

-3

CПЕЦИАЛЬНЫЙ
ИНСТРУМЕНТ  . . . . . . . . . . . . . . .

34

-4

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ
НА АВТОМОБИЛЕ . . . . . . . . . . . .

34

-5

ПРОВЕРКА И РЕГУЛИРОВКА УГЛОВ
УСТАНОВКИ КОЛЕС  . . . . . . . . . . . . . . . . .

34

-5

ПРОВЕРКА ОСЕВОГО ЛЮФТА
ОПОРНОГО ПОДШИПНИКА
УПРАВЛЯЮЩЕЙ ШТАНГИ <Спорт> . . . .

34

-7

ПРОВЕРКА ОСЕВОГО ЛЮФТА ОПОРНОГО
ПОДШИПНИКА ВЕРХНЕГО РЫЧАГА
ПОДВЕСКИ <Спорт>. . . . . . . . . . . . . . . . .

34

-7

ПРОВЕРКА ОСЕВОГО ЛЮФТА
ШАРОВОГО ШАРНИРА НИЖНЕГО
РЫЧАГА ПОДВЕСКИ  . . . . . . . . . . . . . . . . .

34

-7

ПРОВЕРКА СОСТОЯНИЯ ЗАЩИТНОГО
ЧЕХЛА ШАРОВОГО ШАРНИРА СТОЙКИ
СТАБИЛИЗАТОРА  . . . . . . . . . . . . . . . . . . .

34

-7

УПРАВЛЯЮЩАЯ ШТАНГА,
ВЕРХНИЙ И НИЖНИЙ РЫЧАГИ
ПОДВЕСКИ. . . . . . . . . . . . . . . . . .

34

-8

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

34

-8

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

34

-9

ЗАМЕНА ВТУЛКИ И ОПОРНОГО
ПОДШИПНИКА НИЖНЕГО РЫЧАГА. . . . .

34

-10

ПРОДОЛЬНЫЙ РЫЧАГ
В СБОРЕ . . . . . . . . . . . . . . . . . . . .

34

-12

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

34

-12

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

34

-14

ЗАМЕНА ВТУЛКИ ПРОДОЛЬНОГО
РЫЧАГА . . . . . . . . . . . . . . . . . . . . . . . . . . . .

34

-14

АМОРТИЗАТОР В СБОРЕ  . . . . . .

34

-15

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

34

-15

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

34

-16

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

34

-17

ШТАНГА СТАБИЛИЗАТОРА ПОПЕРЕЧНОЙ
УСТОЙЧИВОСТИ  . . . . . . . . . . . . .

34

-20

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

34

-20

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

34

-21

ШАРОВОЙ ШАРНИР СТОЙКИ
ЗАМЕНА ЗАЩИТНОГО ЧЕХЛА
ШАРОВОГО ШАРНИРА СТОЙКИ
СТАБИЛИЗАТОРА



. . . . . . . . . . . . . . . . . . .

34

-22

ОБЩАЯ ИНФОРМАЦИЯ

ЗАДНЯЯ ПОДВЕСКА

34

-2

ОБЩАЯ ИНФОРМАЦИЯ

M1341000100353

В автомобиле используется задняя
многозвенная подвеска независимого
типа с продольными рычагами. Амортизатор
гидравлический, цилиндрический
газонаполненный двойного действия.

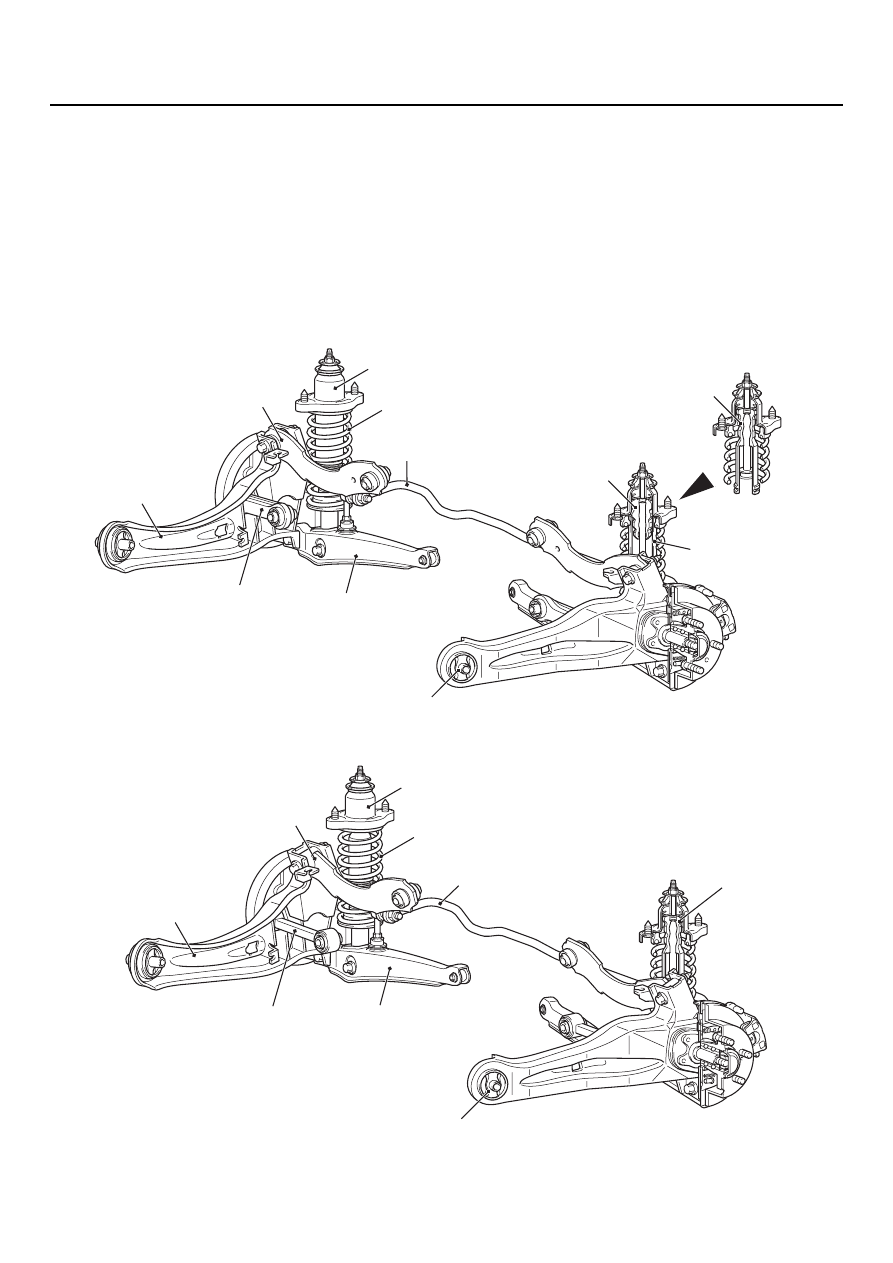

КОНСТРУКТИВНАЯ СХЕМА

AC304024 AB

Амортизатор

Цилиндрическая пружина

Втулка продольного рычага подвески

Нижний рычаг
подвески в сборе

Управляющая тяга

Продольный рычаг

Верхний рычаг

Стабилизатор поперечной
устойчивости

Демпфер заднего
амортизатора

<Седан>

<Универсал>

<Комфорт>

Демпфер заднего
амортизатора

Защитный кожух
заднего амортизатора

AC304025 AB

Амортизатор

Втулка продольного рычага подвески

Управляющая тяга

Продольный рычаг

Стабилизатор
поперечной устойчивости

<Спорт>

Цилиндрическая пружина

Нижний рычаг
подвески в сборе

Демпфер заднего
амортизатора

Верхний рычаг

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

ЗАДНЯЯ ПОДВЕСКА

34

-3

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

ВИНТОВАЯ ЦИЛИНДРИЧЕСКАЯ ПРУЖИНА

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ

И КОНТРОЛЯ

M1341000300409

СМАЗОЧНЫЕ МАТЕРИАЛЫ

M1341000400172

Показатель

Седан

Универсал

Комфорт

Спорт

Комфорт

Спорт

Диаметр проволоки
пружины, мм

10

10

10

10

Средний диаметр
пружины, мм

78 J 90

78 J 90

78 J 90

78 J 90

Длина пружины в
свободном состоянии,
мм

359

331

377

368

Показатель

Номинальное значение

Развал (разница между правым и левым колесом в пределах 30') J0

°

40' ± 30'

Схождение

По средней линии протектора
шины, мм

3 ± 2

Величина схождения
(на колесо)

0

°

08' ± 05'

Угол тяги

0

°

00'

±

 0

°

09'

Момент начала проворачивания опорного подшипника
управляющей штанги подвески <Спорт> Н

⋅

м

0,5 J 3,0

Момент начала проворачивания опорного подшипника верхнего
рычага подвески <Спорт> Н

⋅

м

0,5 J 3,0

Момент начала проворачивания опорного подшипника нижнего
рычага подвески Н

⋅

м

0,5 J 3,0

Длина выступающей резьбовой части болта стойки
стабилизатора поперечной устойчивости, мм

6 J 8

Момент начала проворачивания шарового шарнира стойки
стабилизатора Н

⋅

м

0,5 J 1,5

Показатель

Рекомендуемый смазочный материал Количество

Шаровая опора стойки стабилизатора
(внутренний объем защитного чехла)

Пластичная смазка SAE J310, NLGI No.2
или равнозначная ей

По необходиJ
мости

CПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

ЗАДНЯЯ ПОДВЕСКА

34

-4

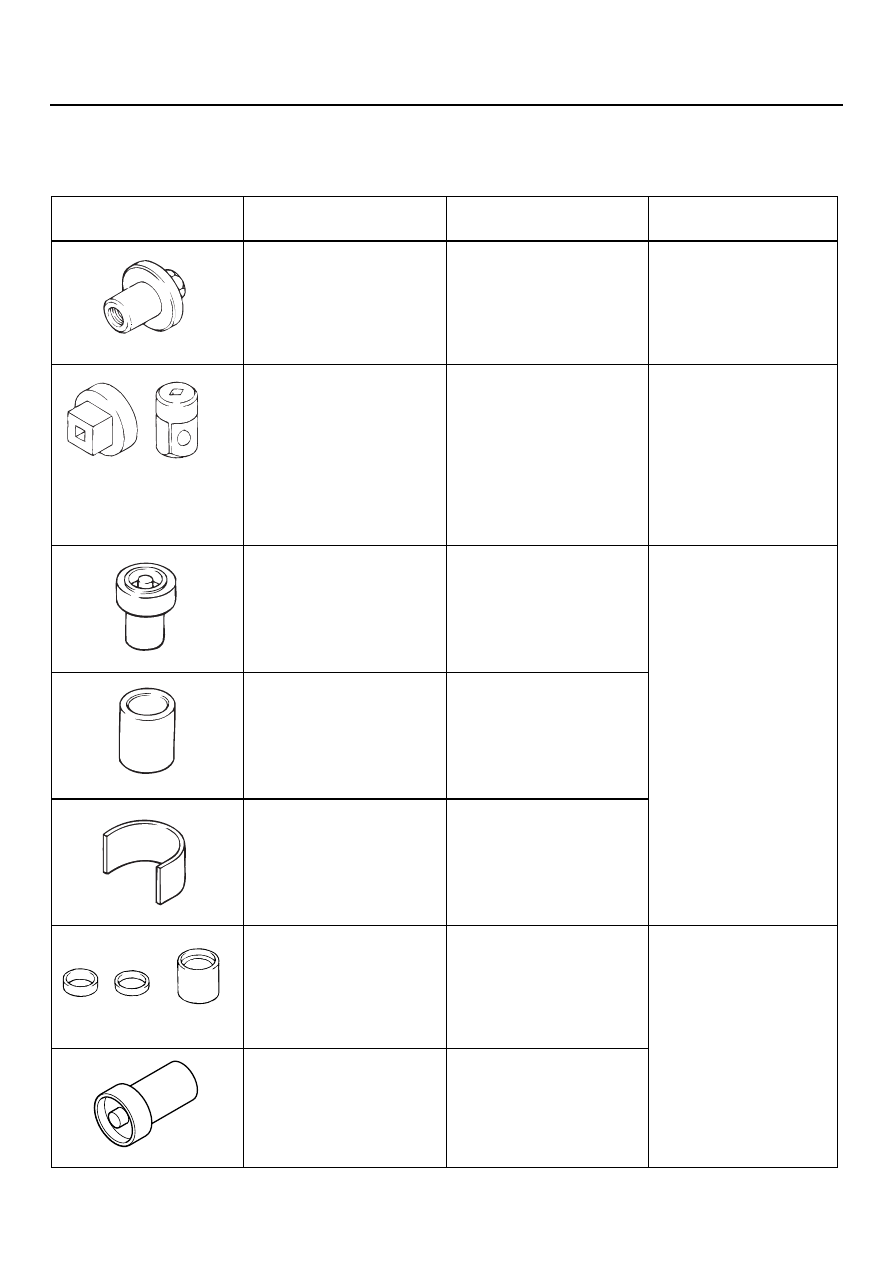

CПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1341000600392

Инструмент

Номер

Название
инструмента

Применение

MB991014

Приспособление
для измерения
установочных углов
колес

Измерение углов
установки колес
<Автомобили
с колесами
из алюминиевого
сплава>

MB990326

Торцевая головка
с предварительным
натягом
(динамометрический
ключ)

•

Проверка момента
начала проворачиJ
вания опорного
подшипника

•

Проверка момента
начала проворачиJ
вания шарового
шарнира стойки
стабилизатора

MB991447

Приспособление
для снятия/установки
втулок

Снятие и запрессовка
втулки нижнего
рычага подвески

MB991448

Приспособление
для снятия/установки
втулок

MB991449

Опора приспособления
для снятия/установки
втулок

MB990957

A: MB990969
B: MB990971

Приспособление для
снятия/установки
втулок нижнего рычага
подвески

A: Направляющая
B: Основание

Снятие и запрессовка
втулки нижнего
рычага подвески

MB990996

Направляющая втулки
нижнего рычага
подвески

MB991004

MB990326

MB990957

A

B

B990996
