ЗАДНЯЯ ДВЕРЬ (КУЗОВ УНИВЕРСАЛ)

КУЗОВ

42

-58

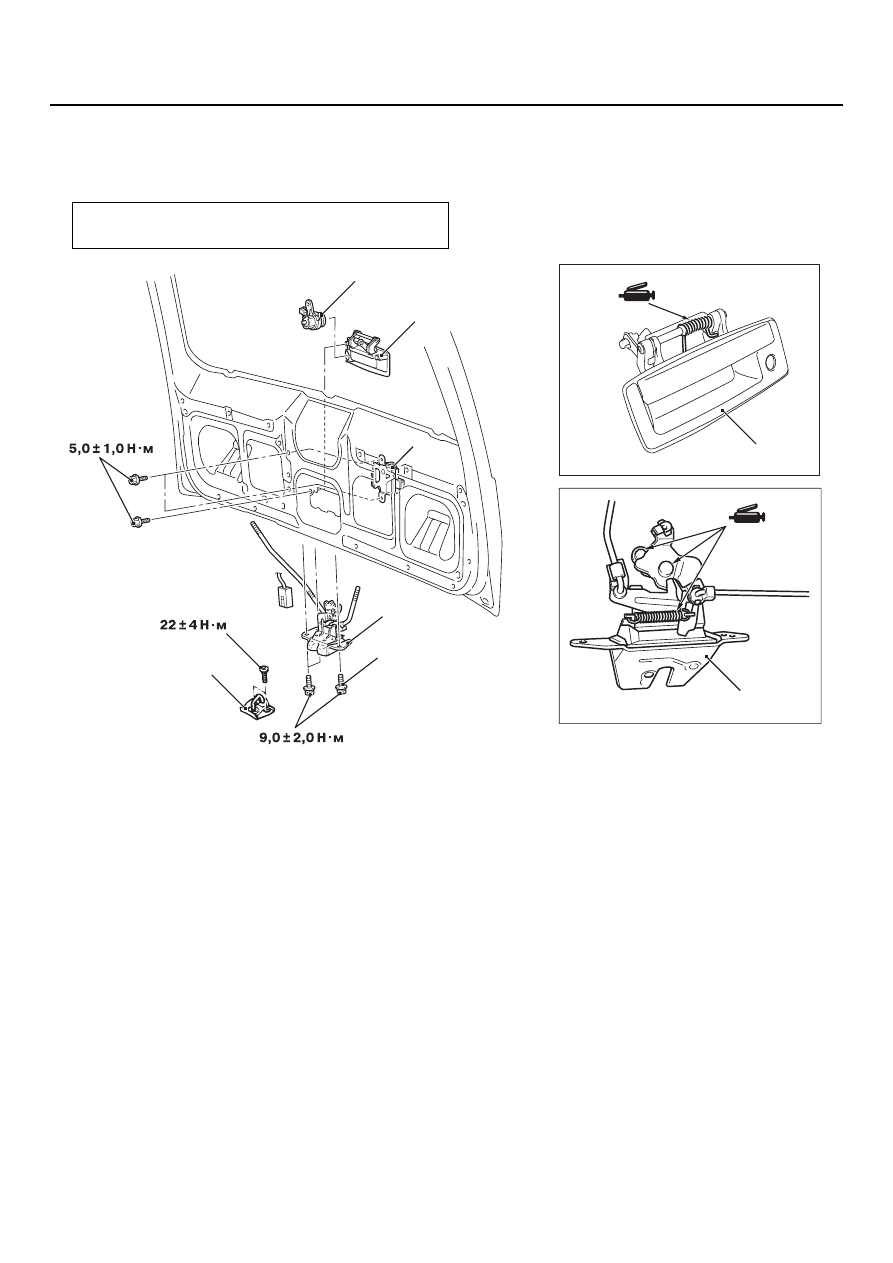

РУЧКА И ЗАМОК ЗАДНЕЙ ДВЕРИ

СНЯТИЕ И УСТАНОВКА

M1424001700170

Предварительные операции (перед снятием)

Свободный ход ручки задней двери (См.

CTP. 42-54

).

Y1518AU

Y1520AU

AC305141

4

5

6

3

3

5

AB

2

1

Снятие фиксатора замка

Облицовка задняя (См. главу 52A,
"Интерьер",

CTP. 52A-11

).

>>А<<

1. Фиксатор.
Снятие ручки и личинки замка
задней двери

облицовка нижней части задней
двери (См. главу 52A, "Облицовка
задней двери",

CTP. 52A-19

).

Влагозащитная пленка
(См.

CTP. 42-55

).

2. Болт ("массы").
3. Замок в сборе задней двери.
4. Личинка замка.
5. Ручка замка задней двери.

Снятие замка задней двери

Облицовка нижней части задней
двери (См. главу 52A, "Облицовка
задней двери",

CTP. 52A-19

).

Влагозащитная пленка
(См.

CTP. 42-55

).

2. Болт ("массы").
3. Замок в сборе задней двери.
Снятие привода блокировки замка
задней двери

Облицовка нижней части задней
двери (См. главу 52A, "Облицовка
задней двери",

CTP. 52A-19

).

Влагозащитная пленка
(См.

CTP. 42-55

).

6. Привод блокировки замка задней

двери.

ЗАДНЯЯ ДВЕРЬ (КУЗОВ УНИВЕРСАЛ)

КУЗОВ

42

-59

ТОЧКИ УСТАНОВКИ ПРИ РЕМОНТЕ

>>A<< УСТАНОВКА ФИКСАТОРА

Установите фиксатор так, чтобы его ось
отстояла от оси прорези замка на

±

1,5 мм или

менее.

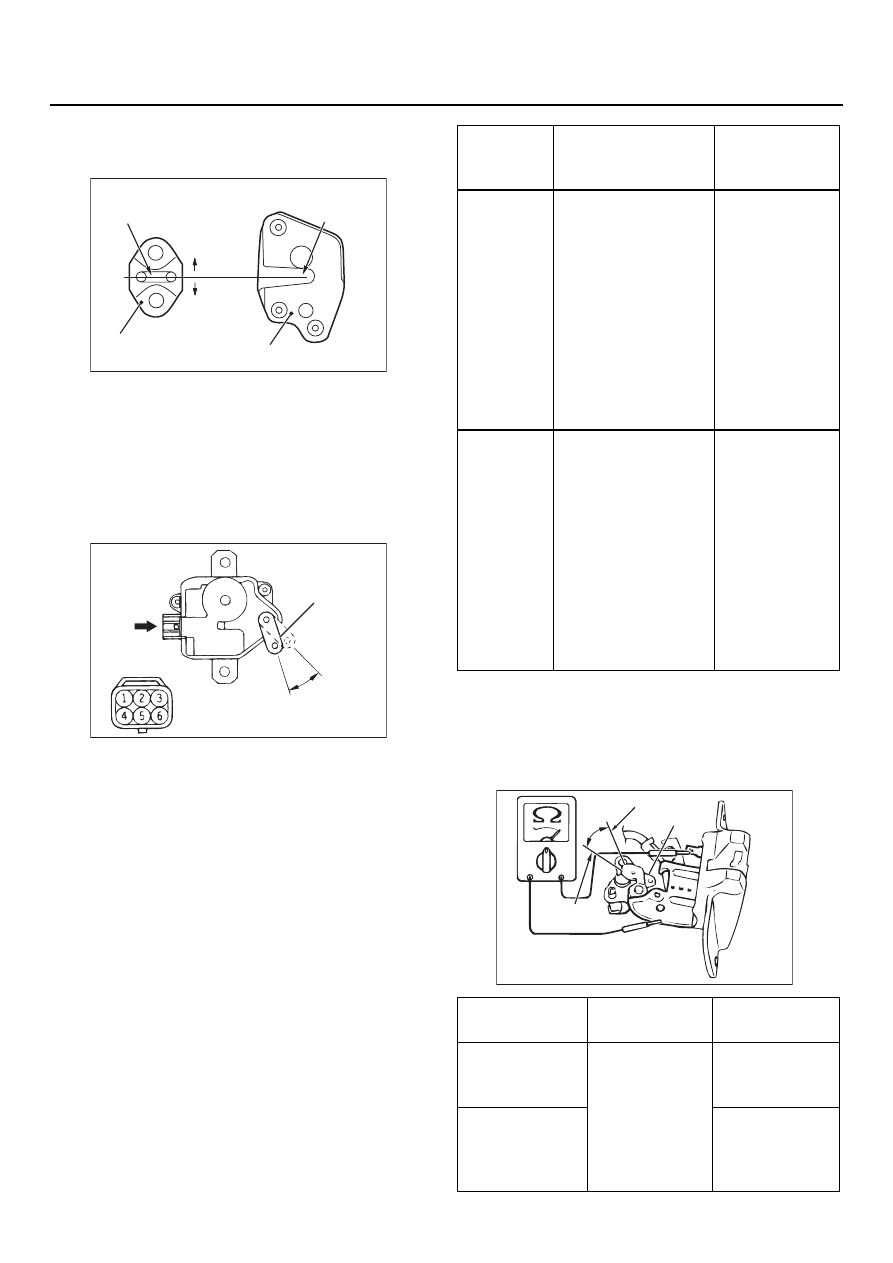

ПРОВЕРКА

M1424001200142

ПРОВЕРКА ПРИВОДА БЛОКИРОВКИ
ЗАМКА ЗАДНЕЙ ДВЕРИ

ПРОВЕРКА ЗАМКА ЗАДНЕЙ ДВЕРИ
<Автомобили с дистанционной
блокировкой / разблокировкой
замков>

AC305098 AB

Ось фиксатора

Фиксатор

Ось паза
защелки

Защелка

+1,5 мм

[1,5 мм

AC103292

A

Вид A

Разблоки[
ровано

Заблокировано

Рычаг

AC

ПоложеT
ние
рычага

Подсоединение
аккумулятороной
батареи

Ход рычага

В позиции
"LOCK"
(заблоки[
ровано)

Присоедините
вывод 2
к "отрицатель[
ному" выводу
аккумуляторной
батареи.

Присоедините
вывод 3
к "положитель[
ному" выводу
аккумуляторной
батареи.

Рычаг
перемещает[
ся из положе[
ния "LOCK"
(заблокиро[
вано) в поло[
жение
"UNLOCK"
(разблокиро[
вано).

В позиции
"UNLOCK"
(разблоки
ровано)

Присоедините
вывод 3
к "отрицатель[
ному" выводу
аккумуляторной
батареи.

Присоедините
вывод 2
к "положитель[
ному" выводу
аккумуляторной
батареи.

Рычаг
перемещает[
ся из положе[
ния "UNLOCK"
(разблокиро[
вано) в поло[
жение "LOCK"
(заблокиро[
вано).

Положение
рычага

ПодсоединеT
ние тестера

Стандартные
условия

В позиции
"LOCK" (забло[
кировано)

1 [ 2 ("Масса") Контур

разомкнут

В позиции
"UNLOCK"
(разблокиро[
вано)

Менее 2 Ом

AC103291

Рычаг

Разблоки[
ровано

Заблокировано

1

2

AD

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

КУЗОВ

42

-60

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

ЗАМКАМИ ДВЕРЕЙ

СПЕЦИФИКАЦИЯ ДЛЯ СЛУЖБ
СЕРВИСА

M1428000300104

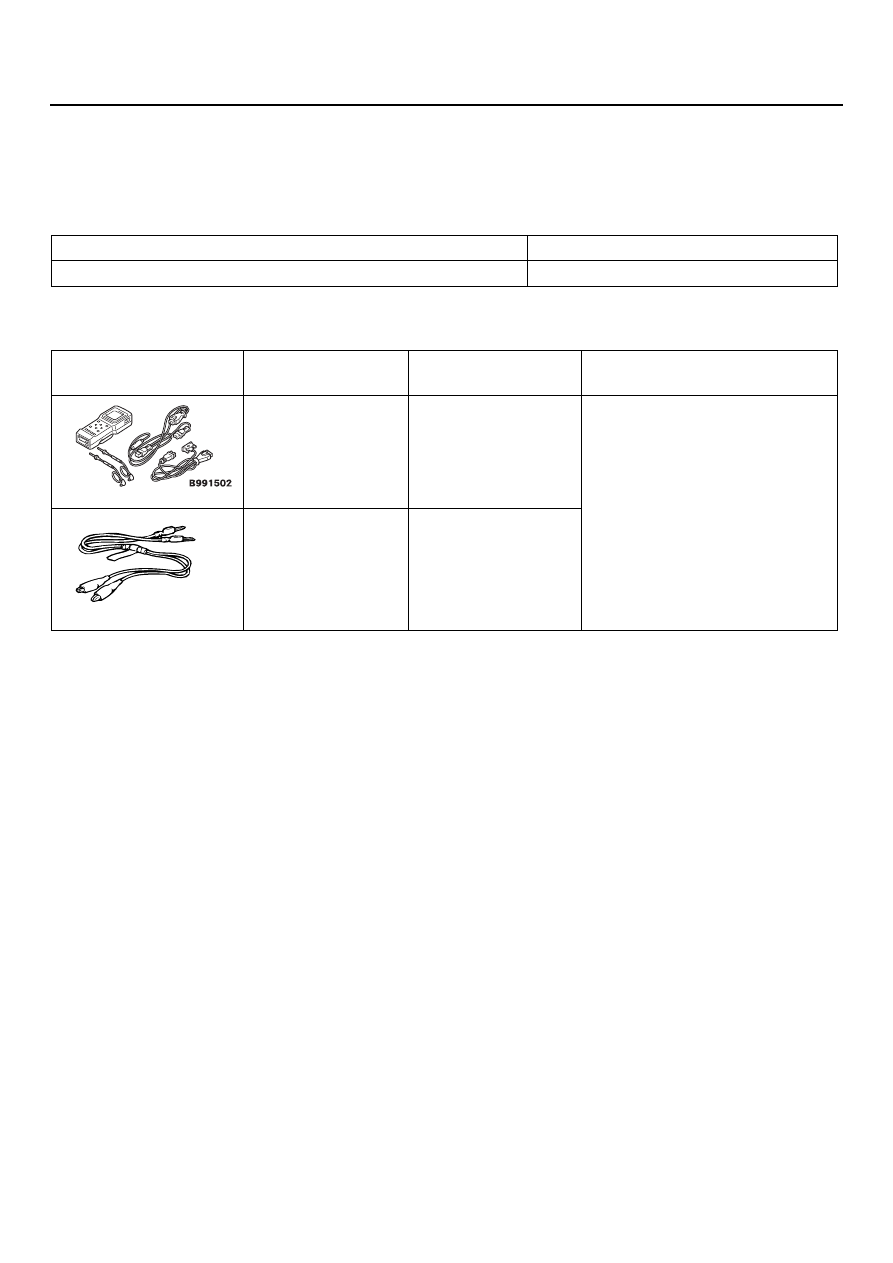

СПЕЦИАЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

M1428000600280

Позиция

Стандартные значения

Напряжение батареи передатчика, В

2,5 [ 3,2

Специальные
приспособления

Обозначение

Наименование

Применение

MB991502

Тестер MUT[II

Регистрация секретных кодов

MB991529

Жгут проводов для
диагностики кодов

MB991529

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

КУЗОВ

42

-61

ПОИСК НЕИСПРАВНОСТЕЙ

M1428000700287

Работа электрических устройств дверей
управляется системой SWS. При поиске
неисправностей см. главу 54В,
"Электрооборудование с цифровым
электронным управлением",

CTP. 54B-18

или главу 54С, "Система электрооборудования
SWS",

CTP. 54C-4

.

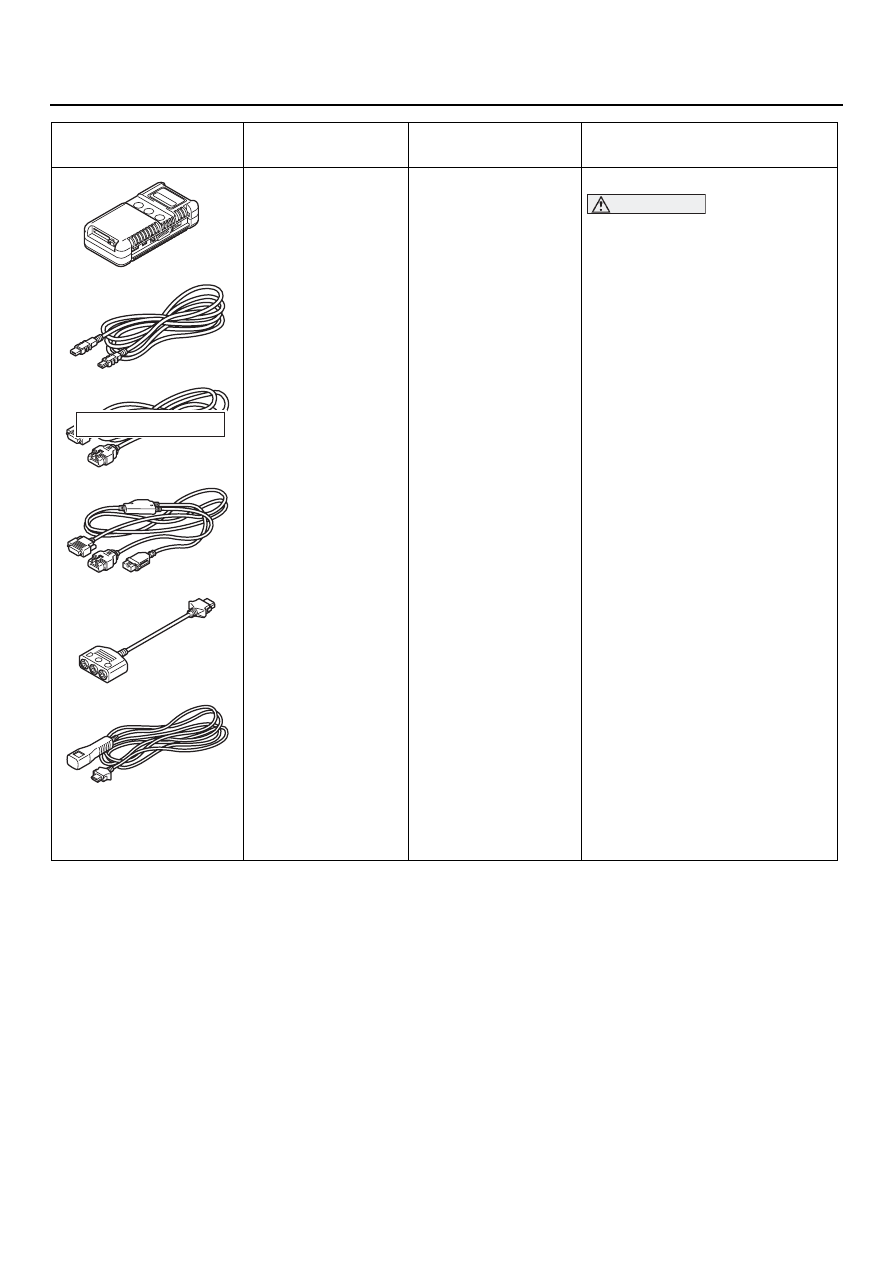

MB991955

А: MB991824
В: MB991827
С: MB991910
D: MB991911
E: MB991825
F: MB991826

Тестер MUT[III

А:

Коммуникацион[
ный интерфейс
V.C.I (сканнер)

В: Кабель MUT[III

USB

С: Главный жгут А

проводов
(автомобили с
мультиплексной
шиной CAN)

D: Главный жгут В

проводов
(автомобили с
мультиплексной
шиной CAN)

E: Измерительный

адаптер для
тестера MUT[III

F: Триггерный жгут

проводов для
тестера MUT[III

Регистрация секретных кодов

ВНИМАНИЕ

Необходимо использование
главного жгута В
(MB991911) и тестера
MUTTIII. Главный жгут А
для этих автомобилей
не используется.

Специальные
приспособления

Обозначение

Наименование

Применение

MB991910

MB991826

MB991955

MB991911

MB991824

MB991827

MB991825

A

B

C

D

E

F

НЕ ИСПОЛЬЗУЕТСЯ
