КРЫШКА БАГАЖНИКА

КУЗОВ

42

-50

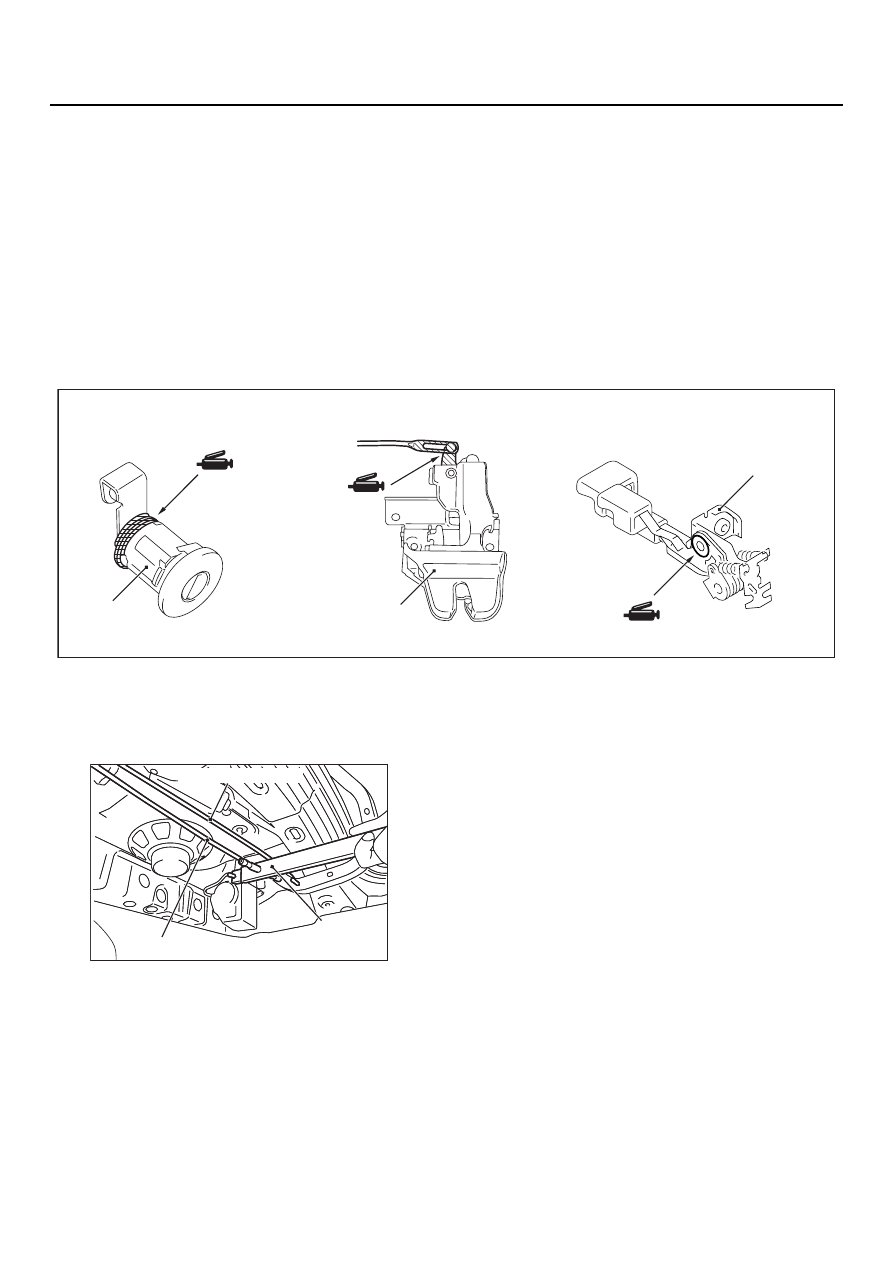

ТОЧКИ ДЛЯ СНЯТИЯ ПРИ РЕМОНТЕ

<<A>> СНЯТИЕ ТОРСИОНА КРЫШКИ
БАГАЖНИКА

1. Установите специальное приспособление

на часть торсиона так, как это показано на
рисунке, <правый>, на левой части автомо[
биля, затем с помощью приспособления
снимите торсион <правый> с петли <левой>.

2. Снимите торсион крышки багажника <левый>

таким же образом, как был снят <правый>.

Снятие замка крышки багажника
7. Замок в сборе крышки багажника.
Снятие петль крышки багажника

•

Облицовка полки за задним
сиденьем (См. главу 52A,
"Интерьер",

CTP. 52A-11

).

•

Заднее сиденье (См. главу 52А,
"Задние сиденья",

CTP. 52A-28

).

9. Крышка багажника в сборе.

<<А>> >>А<<

10. Торсион крышки багажника,

правый.

<<А>> >>А<<

11. Торсион крышки багажника,

левый.

12. Петля крышки багажника.

AC305143 AB

Зона нанесения пластичной смазки

6

2

7

AC205068

MB991244

Торсион <правый>

Торсион <левый>

AB

КРЫШКА БАГАЖНИКА

КУЗОВ

42

-51

ТОЧКИ УСТАНОВКИ ПРИ РЕМОНТЕ

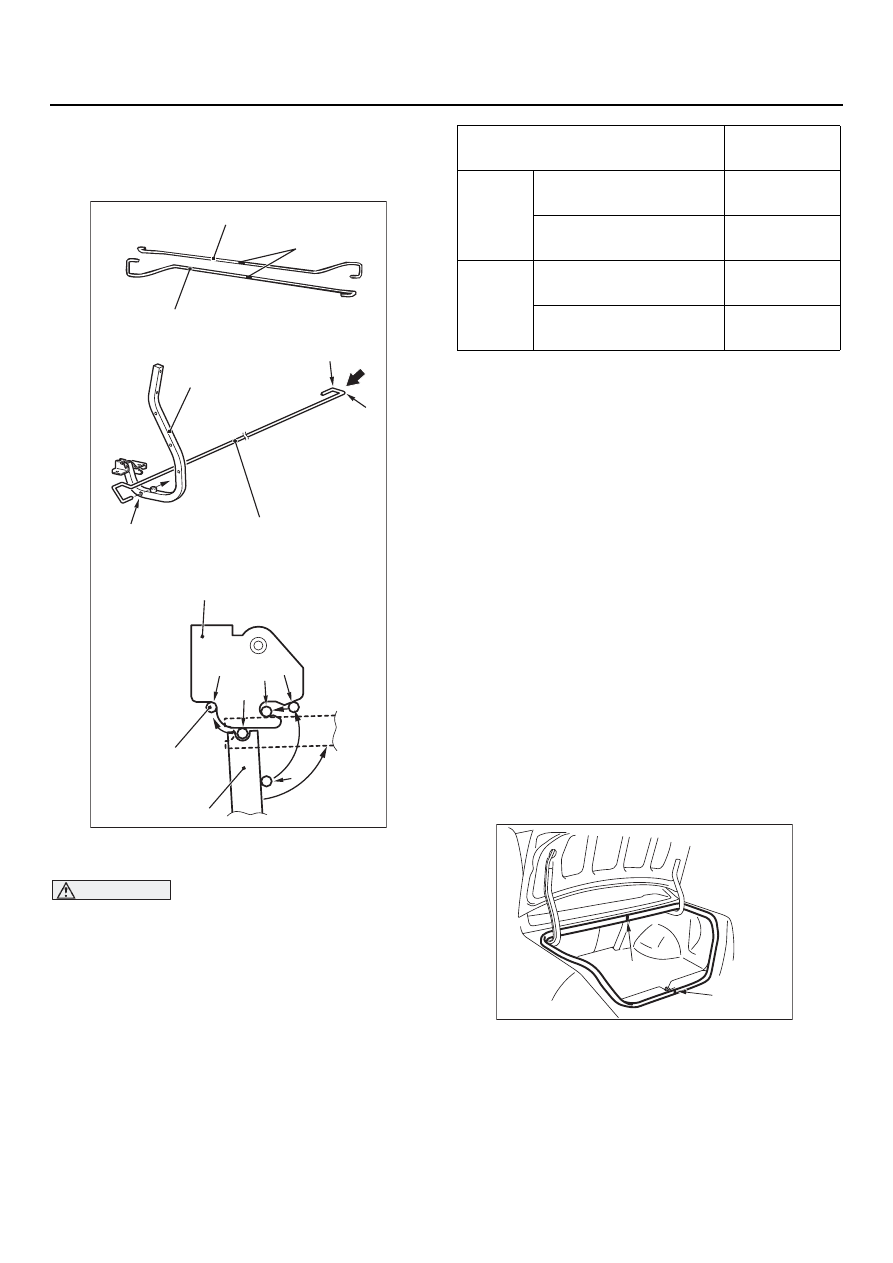

>>A<< УСТАНОВКА ТОРСИОНОВ
КРЫШКИ БАГАЖНИКА

Установите торсионы крышки багажника
в следующем порядке.

ВНИМАНИЕ

Установите <левый торсион> до установки
<правого торсиона>. Если последовательT
ность установки будет нарушена, <левый
торсион> установить не удастся, поскольку
приспособлению будет мешать <правый
торсион> во время установки <левого
торсиона>.

1. Отличить левый торсион от правого можно

по цветовой маркировке каждого торсиона.

2. Установите левый конец <левого торсиона>

в отверстие <левой петли>.

3. Нажмите на торсион в зоне A правого конца

<левого торсиона> находящегося в зоне
<правой петли> как показано на виде F
рисунка.

4. Закрутите в зоне B <левый торсион>

за правый конец при помощи специального
приспособления до тех пор, пока он не
отодвинется от точки B и нажмет на зону C
<правой петли> как показано на виде F
рисунка. Затем заведите конец торсиона
в зону D.

5. Нажмите на торсион в зоне A правого конца

<левого торсиона> до тех пор, пока он
не достинет точки Е <правой петли>
как показано на виде F рисунка.

6. Вставьте <правый торсион> в паз <левой

петли> пользуясь способом, описанным
для установки <левого торсиона>.

>>B<< УСТАНОВКА УПЛОТНИТЕЛЯ
ПРОЕМА БАГАЖНИКА

Установите уплотнитель так, чтобы метки и стык
был расположен по оси симметрии кузова
автомобиля.

AC305282

Торсион <правый>

Торсион <левый>

Цветные метки

A

B

Петля крышки <левая>

Торсион <левый>

Вид F

Петля крышки <правая>

Отверстие

F

E

A

D C

B

MB991244

Торсион <левый>

AB

Торсион крышки багажника

Цветовая
маркировка

Левый

Автомобили с задним
спойлером

Зеленая
метка

Автомобили без
заднего спойлера

Бело[зеле[
ная метка

Правый

Автомобили с задним
спойлером

Желтая
метка

Автомобили без
заднего спойлера

Красная
метка

AC006104 AB

Место стыка

Зона с меткой

КРЫШКА БАГАЖНИКА

КУЗОВ

42

-52

ПРОВЕРКА

M1421004800133

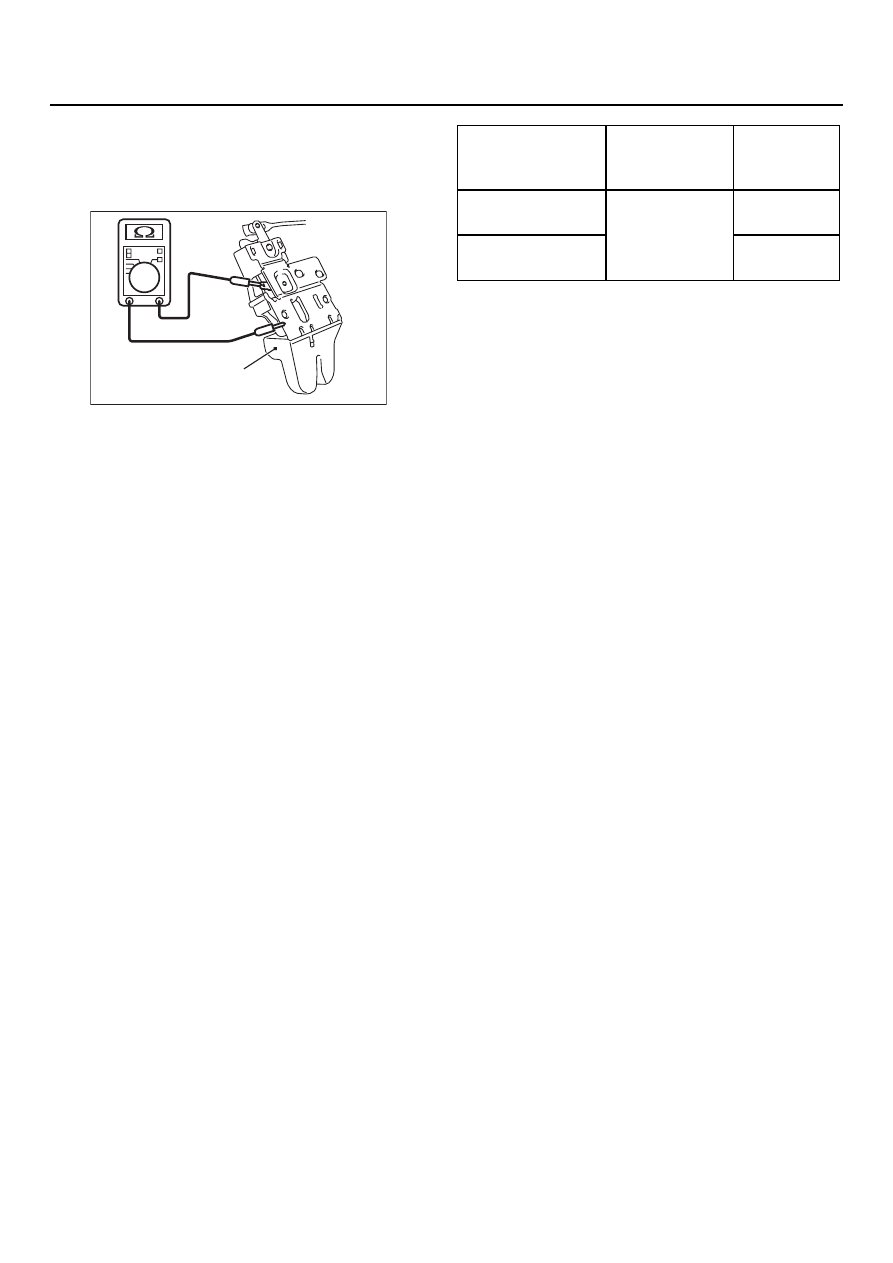

ПРОВЕРКА ЭЛЕКТРОПРИВОДА
ЗАМКА БАГАЖНИКА

AC305142 AB

Защелка крышки
багажника в сборе

Положение
переключателя

ПодсоединеT
ние тестера

СтандартT
ные
условия

"ON" (замок
разблокирован)

1 [ "Масса"

Менее 2 Ом

"OFF" (замок
заблокирован)

Контур
разомкнут

ЗАДНЯЯ ДВЕРЬ (КУЗОВ УНИВЕРСАЛ)

КУЗОВ

42

-53

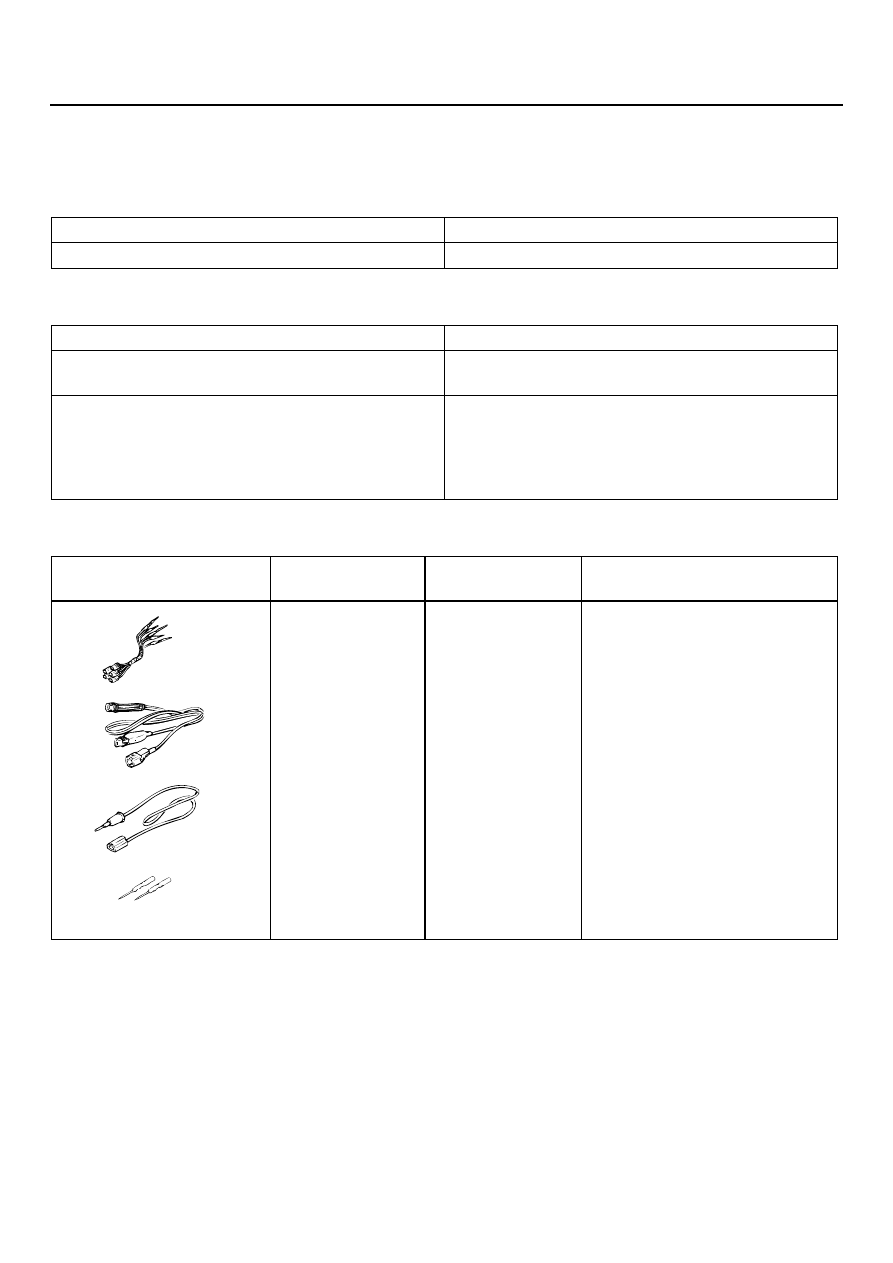

ЗАДНЯЯ ДВЕРЬ (КУЗОВ УНИВЕРСАЛ)

СПЕЦИФИКАЦИЯ ДЛЯ СЛУЖБ
СЕРВИСА

M1421000300288

ГЕРМЕТИЗИРУЮЩИЕ МАТЕРИАЛЫ

M1424000500098

СПЕЦИАЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

M1424000600170

ПОИСК НЕИСПРАВНОСТЕЙ

M1424000700207

Работа электрических устройств дверей
управляется системой SWS. При поиске
неисправностей см. главу 54В,
"Электрооборудование с цифровым
электронным управлением",

CTP. 54B-18

или главу 54С, "Система электрооборудования
SWS",

CTP. 54C-4

.

Позиция

Стандартные значения

Свободный ход ручки замка задней двери

2,3...5,9 мм

Позиция

Рекомендумые герметизирующие составы

Влагозащитная пленка

Клей[герметик 3M ATD, № по каталогу 8633 или
его эквивалент

Петли задней двери

Клей[герметик 3M ATD, № по каталогу 8531 для
надежной герметизации от воды, клей[герметик
3M ATD, № по каталогу 8646 для герметизации
узлов и стыков элементов автомобильных
конструкций или их эквиваленты

Специальные
приспособления

Обозначение

Наименование

Применение

MB991223
А: MB991219
В: MB991220
С: MB991221
D: MB991222

Набор проводов
А: Тестовый жгут
проводов
В: Жгут проводов
со светодиодами
С: Адаптер для
жгута проводов со
светодиодами
D: Пробник

Мультиметр
А: Для проверки надежности
фиксации выводов
соединительных колодок
В: Для проверки значения
напряжения
С: Для проверки значения
напряжения
D: Для локальных
присоединений тестера

MB991223

A

D

C

B

AD
