Mitsubishi Lancer / Lancer Wagon. Руководство - часть 465





СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

КУЗОВ

42

-62

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ
НА АВТОМОБИЛЕ

ПРОВЕРКА СИСТЕМЫ
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
ЗАМКАМИ ДВЕРЕЙ

M1428001400096

Проверьте работоспособность системы так, как
это описано ниже. Если система не работает,
найдите неисправность. При поиске неисправ[
ностей см. главу 54В, "Электрооборудование
с цифровым электронным управлением",

CTP. 54B-18

 или главу 54С, "Система

электрооборудования SWS",

CTP. 54C-4

.

Используйте передатчик для проверки
работы электроприводов замков боковых
и задней дверей.

При использовании передатчика убедитесь
в том,что действует функция обратной связи
при блокировке/разблокировке замков
боковых и задней <универсал> дверей.

NOTE: Функции настройки ответного сигнала

позволяют изменить характер сигнала, см.
ниже. Перед началом проверки убедитесь
в том, что установки активированы.

.

При блокировке замков дважды мигают
огни аварийной световой сигнализации,
при разблокировке  один раз. При
блокировке замков дважды мигает лампа
плафона пассажирского салона; при
разблокировке она загорается и горит
в течение 15 секунд.

При блокировке замков не мигают огни
аварийной световой сигнализации, при
разблокировке  мигают один раз. При
блокировке замков дважды мигает лампа
плафона пассажирского салона; при
разблокировке она загорается и горит
в течение 15 секунд.

При блокировке замков дважды мигают
огни аварийной световой сигнализации,
и не мигают при разблокировке. При
блокировке замков дважды мигает лампа
плафона пассажирского салона; при
разблокировке она загорается и горит
в течение 15 секунд.

Огни аварийной световой сигнализации
не мигают при блокировке и
разблокировке замков. При блокировке
замков дважды мигает лампа плафона
пассажирского салона; при разблоки
ровке она загорается и горит в течение
15 секунд.

ПРОВЕРКА ФУНКЦИОНИРОВАНИЯ
ТАЙМЕРА СИСТЕМЫ
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
ЗАМКАМИ

M1428004000138

Нажмите кнопку разблокировки трансмиттера
и убедитесь в том, что в течение 30 секунд
замки боковых и задней <универсал> дверей
будут заблокированы. Если это не наблюдается,
найдите неисправность. При поиске неисправ[
ностей см. главу 54В, "Электрооборудование
с цифровым электронным управлением",

CTP. 54B-18

 или главу 54С, "Система

электрооборудования SWS",

CTP. 54C-4

.

АКТИВАЦИЯ / ДЕАКТИВАЦИЯ
ФУНКЦИИ ОБРАТНОЙ СВЯЗИ

M1428003200214

При блокировке / разблокировке замков
зажигается и / или горит лампа плафона
освещения пассажирского салона и мигают
огни аварийной световой сигнализации
(ответый сигнал, функция обратной связи).
Функцию обратной связи можно
активировать/деактивировать следующим
образом.

АКТИВАЦИЯ/ДЕАКТИВАЦИЯ
ФУНКЦИИ ОБРАТНОЙ СВЯЗИ

Функцию обратной связи можно
активировать/деактивировать одним из двух
описываемых ниже способов.

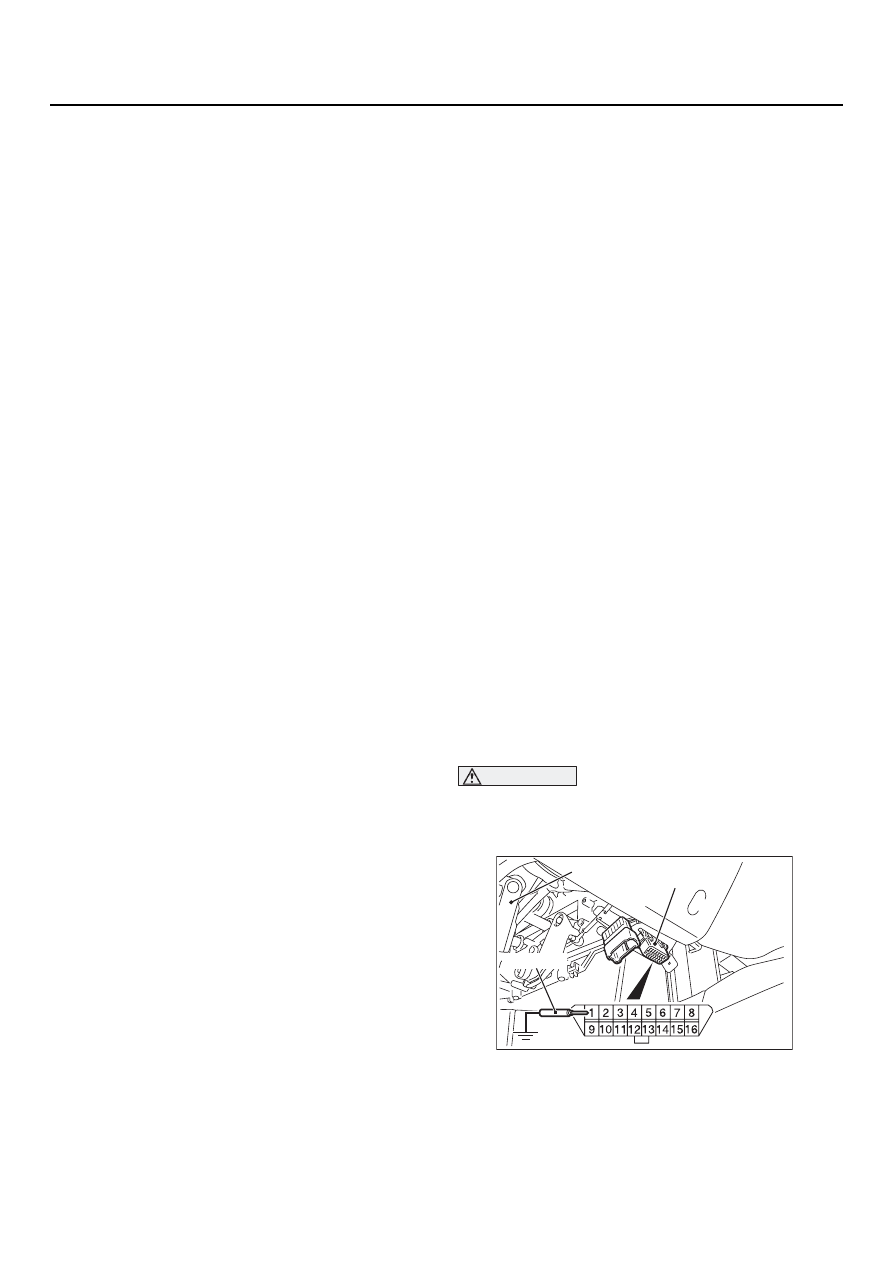

При использовании передатчика
после заземления диагностического
разъема (1)

1. Включите режим изменения пользовательских

настроек, выполняя следующие рекоменда[
ции. Если в блок ETACS[ECU поступает
сигнал о включении режима пользователь[
ских настроек, однократно звучит зуммер.
(1) Установите ключ замка зажигания

в положение "LOCK" (OFF).

(2) Выключите аварийную световую

сигнализацию

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

КУЗОВ

42

-63

ВНИМАНИЕ

Перед отключением или подключением
"массы", устанавливайте ключ замка
зажигания в положение "LOCK" (OFF).

(3) Присоедините к диагностическому

разъему специальный диагностический
жгут проводов (MB991529).

(4) Закройте дверь водителя.
(5) Удерживайте рычаг включения омывателя

ветровго стекла нажатым в течение по
меньшей мере десяти секунд. После этого
должен прозвучать зуммер блока
ETACS[ECU.

2. Если в течение двух секунд дважды нажать

кнопку "LOCK" трансмиттера, прозвучит
зуммер блока ETACS[ECU, указывая на то,
что при заблокированных дверях можно
активировать/деактивировать функцию
обратной связи (с использованием световой
аварийной сигнализации).

Активация функции обратной связи
при заблокированных дверях: после
этого должен однократно прозвучать
зуммер блока

ETACS-ECU.

Отмена функции обратной связи при
заблокированных дверях: после
этого должен дважды прозвучать
зуммер блока ETACSTECU.

3. IЕсли в течение двух секунд дважды нажать

кнопку "LOCK" трансмиттера, прозвучит
зуммер блока ETACS[ECU, указывая на то,
что при разблокированных дверях можно
активировать/деактивировать функцию
обратной связи (с использованием световой
аварийной сигнализации).

Активация функции обратной связи
при разблокированных дверях: после
этого должен однократно прозвучать
зуммер блока ETACSTECU.

Отмена функции обратной связи при
разблокированных дверях: после
этого должен дважды прозвучать
зуммер блока ETACSTECU.

4. Выключите режим изменения пользователь[

ских настроек, выполняя следующие
рекомендации.
(1) Отсоедините от вывода (1) диагности[

ческого разъема провод "массы".

(2) Установите ключ замка зажигания

в любое положение, кроме "LOCK" (OFF)
или извлеките ключ из замка.

(3) Откройте дверь водителя.
(4) Звучит любой другой сигнал зуммера.

NOTE: Если после вхождения в режим
пользовательских настроек в течение трех
минут не будет произведено какоелибо
действие, блок ETACSECU автоматически
отключит этот режим.

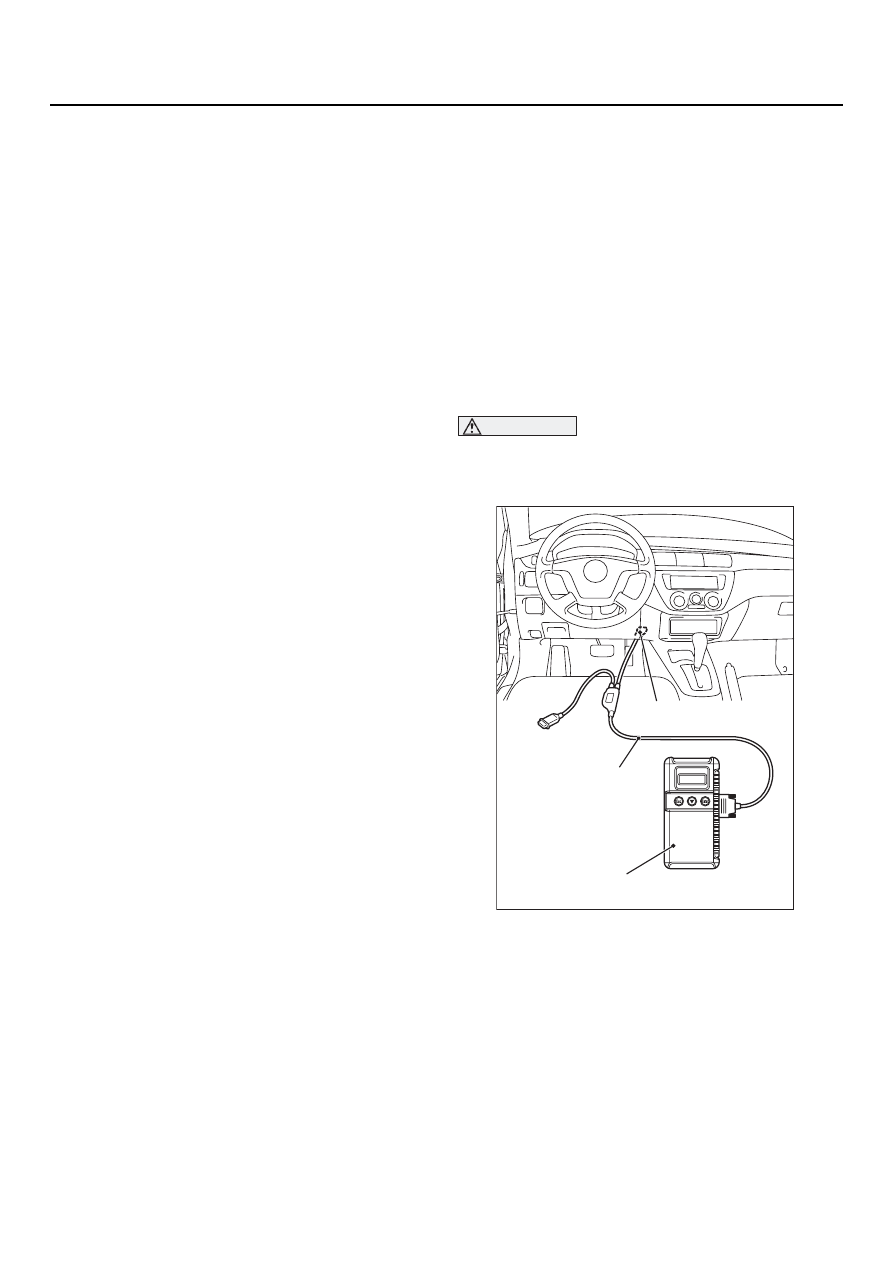

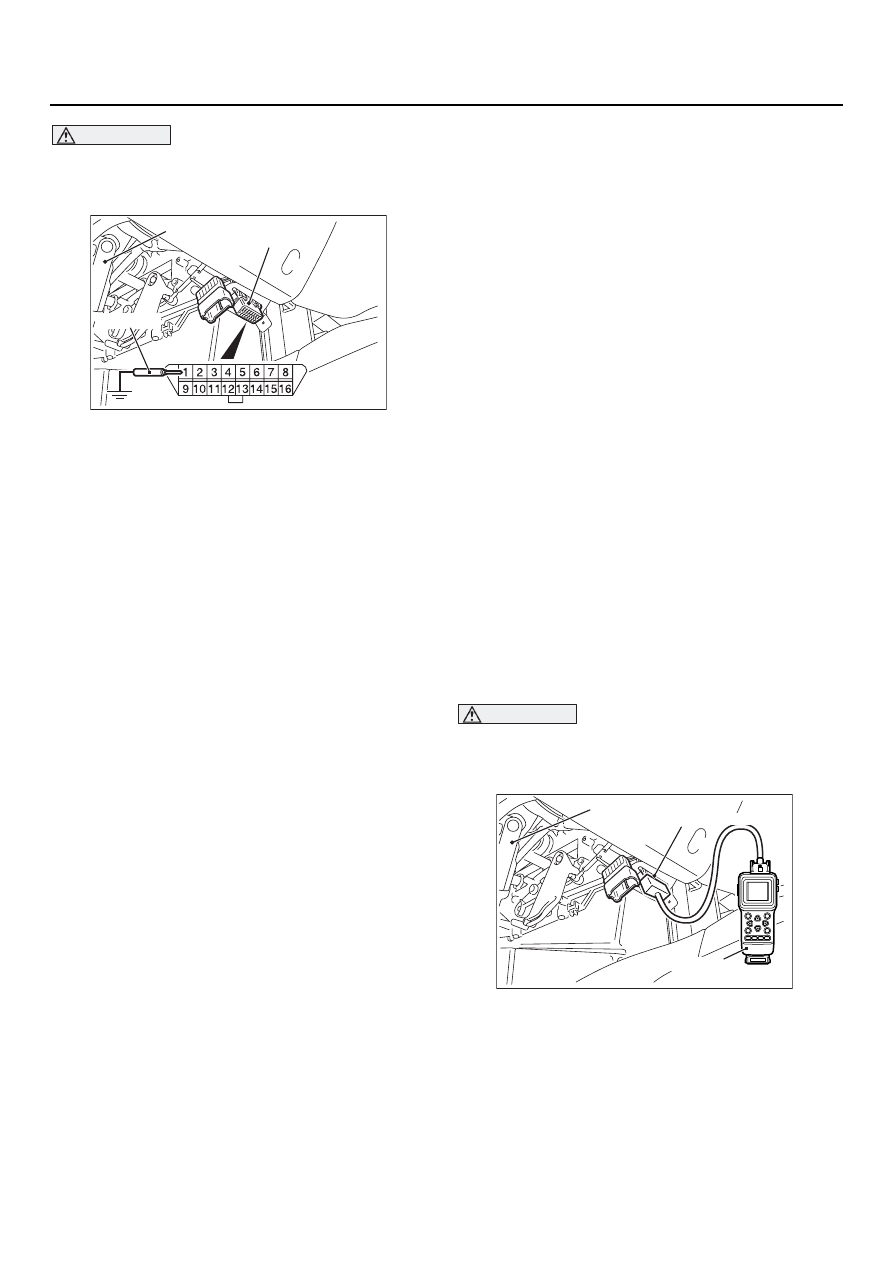

<Если передатчик используется
после присоединения к диагностиT
ческому разъему тестера MUTTII>

1. Включите режим изменения пользователь[

ских настроек, выполняя следующие
рекомендации. Если в блок ETACS[ECU
поступает сигнал о включении режима
пользовательских настроек, однократно
звучит зуммер.
(1) Установите ключ замка зажигания

в положение "LOCK" (OFF).

(2) Выключите аварийную световую

сигнализацию.

ВНИМАНИЕ

Перед подсоединением или отсоединением
тестера MUTTII, устанавливайте ключ
зажигания в положение "LOCK" (OFF).

(3) Подсоедините тестер MUT[II к диагности[

ческому разъему.

(4) Закройте дверь водителя.
(5) Удерживайте рычаг включения омывателя

ветровго стекла нажатым в течение по
меньшей мере десяти секунд. После этого
должен прозвучать зуммер блока
ETACS[ECU.

AC305133 AB

Колодка
диагностики

MB991529

Рулевой вал

AC304777

Рулевой вал

AC

MB991502

16[полюсная колодка

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

КУЗОВ

42

-64

2. Если в течение двух секунд дважды нажать

кнопку "LOCK" трансмиттера, прозвучит
зуммер блока ETACS[ECU, указывая на то,
что при заблокированных дверях можно
активировать/деактивировать функцию
обратной связи (с использованием световой
аварийной сигнализации).

Активация функции обратной связи
при заблокированных дверях: после
этого должен однократно прозвучать
зуммер блока ETACSTECU.

Отмена функции обратной связи при
заблокированных дверях: после
этого должен дважды прозвучать
зуммер блока ETACSTECU.

3. Если в течение двух секунд дважды нажать

кнопку "LOCK" трансмиттера, прозвучит
зуммер блока ETACS[ECU, указывая на то,
что при разблокированных дверях можно
активировать/деактивировать функцию
обратной связи (с использованием световой
аварийной сигнализации).

Активация функции обратной связи
при разблокированных дверях:
После этого должен однократно
прозвучать зуммер блока
ETACSTECU.

Отмена функции обратной связи при
разблокированных дверях: После
этого должен дважды прозвучать
зуммер блока ETACSTECU.

4. Выключите режим изменения пользователь[

ских настроек, выполняя следующие
рекомендации.
(1) Отсоедините от диагностического

разъема тестер MUT[II.

(2) Установите ключ замка зажигания в любое

положение, кроме "LOCK" (OFF) или
извлеките ключ из замка.

(3) Откройте дверь водителя.
(4) Звучит любой другой сигнал зуммера.

NOTE: Если после вхождения в режим
пользовательских настроек в течение трех
минут не будет произведено какоелибо
действие, блок ETACSECU автоматически
отключит этот режим.

<Если передатчик используется
после присоединения к диагностиT
ческому разъему сканнера V. C. I.
(MB991824)>

1. Включите режим изменения

пользовательских настроек, выполняя
следующие рекомендации. Если в блок
ETACS[ECU поступает сигнал о включении
режима пользовательских настроек,
однократно звучит зуммер.
(1) Установите ключ замка зажигания в

положение "LOCK" (OFF).

(2) Выключите аварийную световую

сигнализацию

ВНИМАНИЕ

Перед отключением или подключением
сканнера, устанавливайте ключ зажигания
в положение "LOCK" (OFF).

(3) Подсоедините сканнер к диагности[

ческому разъему.

(4) Включите сканнер.
(5) Закройте дверь водителя.
(6) Удерживайте рычаг включения омывателя

ветровго стекла нажатым в течение по
меньшей мере десяти секунд. После этого
должен прозвучать зуммер блока
ETACS[ECU.

AC305153 AB

MB991911

MB991824

16[полюсная колодка

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

КУЗОВ

42

-65

2. Если в течение двух секунд дважды нажать

кнопку "LOCK" трансмиттера, прозвучит
зуммер блока ETACS[ECU, указывая на то,
что при заблокированных дверях можно
активировать/деактивировать функцию
обратной связи (с использованием световой
аварийной сигнализации).

Активация функции обратной связи
при заблокированных дверях: после
этого должен однократно прозвучать
зуммер блока ETACSTECU.

Отмена функции обратной связи при
заблокированных дверях: после
этого должен дважды прозвучать
зуммер блока ETACSTECU.

3. Если в течение двух секунд дважды нажать

кнопку "LOCK" трансмиттера, прозвучит
зуммер блока ETACS[ECU, указывая на то,
что при разблокированных дверях можно
активировать/деактивировать функцию
обратной связи (с использованием световой
аварийной сигнализации).

Активация функции обратной связи
при разблокированных дверях: после
этого должен однократно прозвучать
зуммер блока ETACSTECU.

Отмена функции обратной связи при
разблокированных дверях: после
этого должен дважды прозвучать
зуммер блока ETACSTECU.

4. Выключите режим изменения пользователь[

ских настроек, выполняя следующие
рекомендации.
(1) Отсоедините сканнер от диагностичес[

кого разъема.

(2) Установите ключ замка зажигания в любое

положение, кроме "LOCK" (OFF)
или извлеките ключ из замка.

(3) Откройте дверь водителя.
(4) Звучит любой другой сигнал зуммера.

NOTE: Если после вхождения в режим
пользовательских настроек в течение трех
минут не будет произведено какоелибо
действие, блок ETACSECU автоматически
отключит этот режим.

КАК ЗАРЕГИСТРИРОВАТЬ
СЕКРЕТНЫЙ КОД

M1428001000292

Регистрация секретных кодов производится в
передатчике, поэтому регистрацию необходмо
выполнять при помощи приемного устройства с
блоком EEPROM (электрически перепрограми[
руемое постоянное запоминающее устройство).
Регистрация кодов необходима в следующих
случаях.

при замене пердатчика или блока
ETACS[ECU.

если необходмо большее число пердатчиков.

если возникли проблемы, связанные
с неверными кодами.

В блоке EEPROM могут быть сохранены четыре
различных кода (могут быть использованы
четыре различных пердатчика). После
регистрации кода для первого пердатчика все
ранее зарегистрированные коды пердатчиков
удаляются. Поэтому, если используется четыре
пердатчика или регистрируется код для допол[
нительного пердатчика, необходимо сделать
это одновременно для всех пердатчиков.

ИСПОЛЬЗОВАНИЕ СПЕЦИАЛЬНОГО
ЖГУТА ПРОВОДОВ (MB991529)
ДЛЯ ПРОВЕРКИ КОДОВ

1. Убедитесь в том, что замки нормально

блокируются / разблокируются при помощи
пердатчика.

2. Вставьте ключ в замок зажигания.

ВНИМАНИЕ

Перед отключением или подключением
"массы", устанавливайте ключ зажигания
в положение "LOCK" (OFF).

3. Присоедините к диагностическому разъему

специальный диагностический жгут проводов
(MB991529).

AC305133 AB

Колодка
диагностики

MB991529

Рулевой вал















содержание   ..  463  464  465  466   ..
