54C
514

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

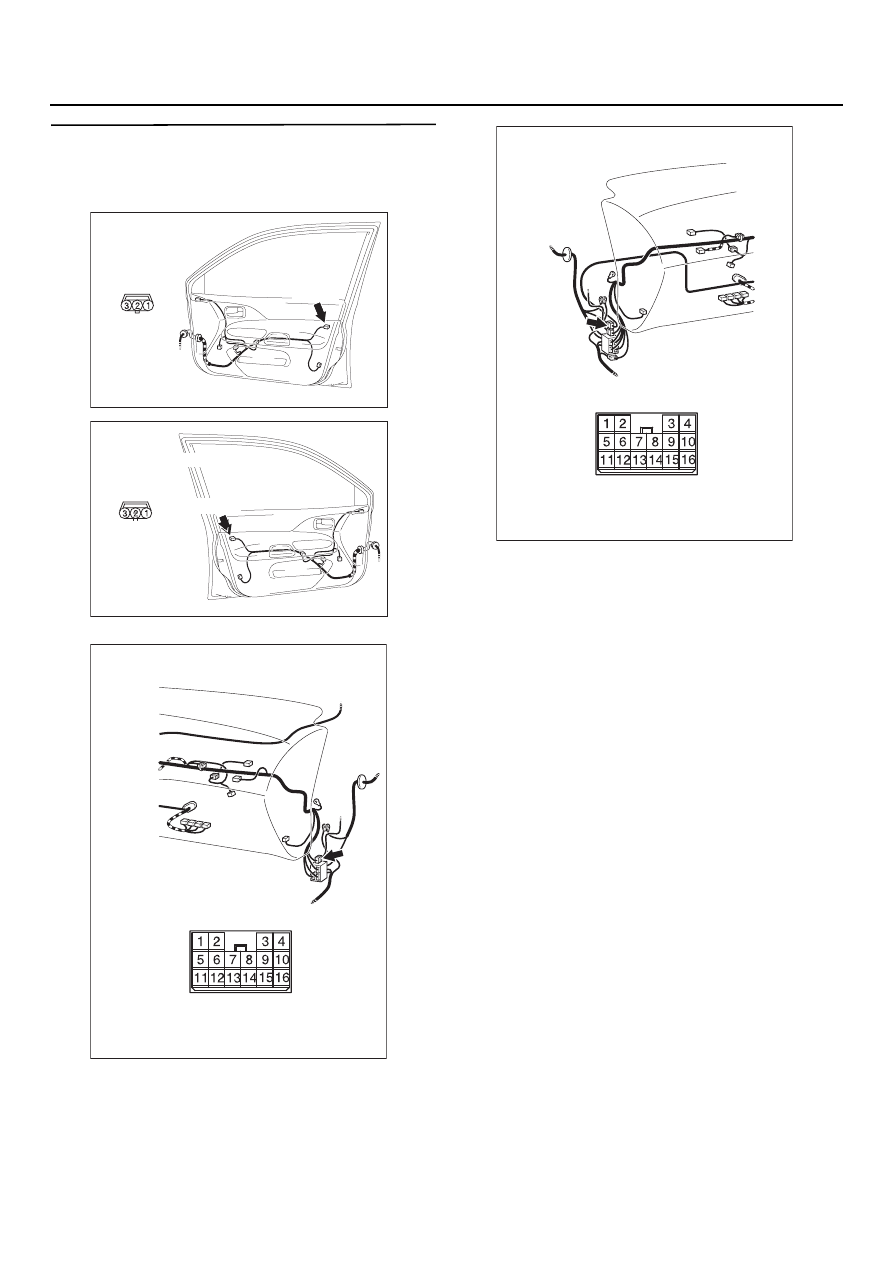

ЭТАП 4. Проверка состояния жгута проводов
между разъемом Е
12 (клемма № 2)
переключателя личинки замка двери
и "массой"

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема C112
<Автомобили с левым расположением органов
управления>, или разъем C113 <Автомобили с
правым расположением органов управления>,
отремонтируйте разъем(ы) в случае
необходимости.

•

Проверьте состояние линии "массы"
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Периодически повторяющаяся
неисправность. (См. главу 00,
"Процесс поиска неисправностей/
контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC303939

Вид со стороны
жгута проводов

AD

Разъем: E
12
<Автомобиль
с левым рулем>

E12(B)

AC303931

Вид со стороны
жгута проводов

AC

Разъем: E
12

E12(B)

<Автомобиль
с правым рулем>

AC303805

Разъем: C
112

AB

<Автомобиль с левым рулем>

AC303817

Разъем: C
113

AB

<Автомобиль с правым рулем>

54C
515

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

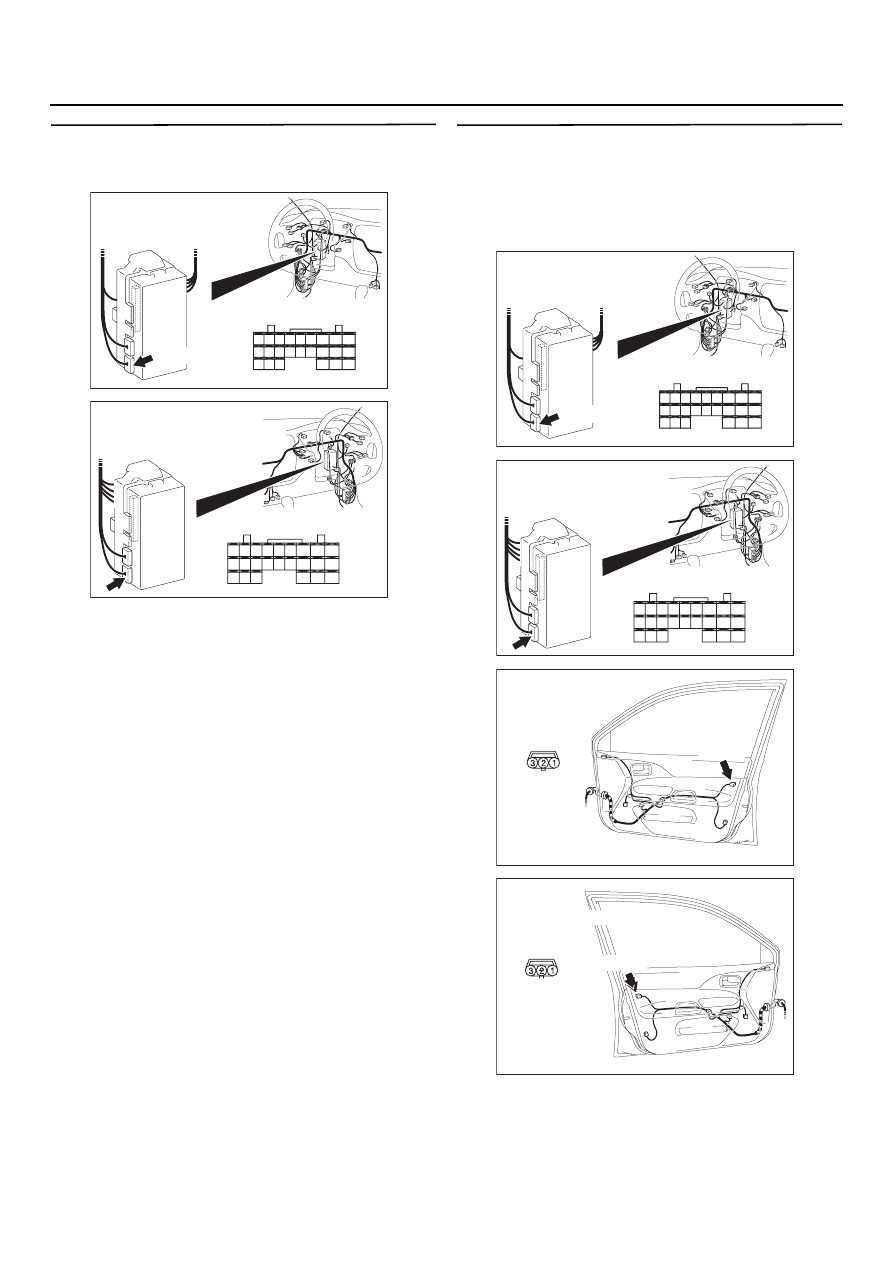

ЭТАП 5. Проверка разъема выключателей:
Разъем С
226 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 6.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 6. Проверка состояния жгута проводов
от разъема Е
12 (клеммы № 1 и 3)
переключателя личинки замка двери до
разъема С
226 (клеммы № 33 и 34)
электронного блока управления системой
ETACS

AC303810

Разъем: C
226

AD

Монтажный блок (вид сзади)

Вид со стороны жгута
проводов

C226

<Автомобили с левым рулем>

28

37

43

29

44

38

23

32

41

24

25

26

27

34

42

36 35

33

21

22

30

39

40

31

AC303867

Вид со стороны жгута
проводов

Монтажный блок (вид сзади)

Разъем: C
226

AC

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

<Автомобили с правым рулем>

AC303810

Разъем: C
226

AD

Монтажный блок (вид сзади)

Вид со стороны жгута
проводов

C226

<Автомобили с левым рулем>

28

37

43

29

44

38

23

32

41

24

25

26

27

34

42

36 35

33

21

22

30

39

40

31

AC303867

Вид со стороны жгута
проводов

Монтажный блок (вид сзади)

Разъем: C
226

AC

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

<Автомобили с правым рулем>

AC303939

Вид со стороны
жгута проводов

AD

Разъем: E
12
<Автомобиль
с левым рулем>

E12(B)

AC303931

Вид со стороны
жгута проводов

AC

Разъем: E
12

E12(B)

<Автомобиль
с правым рулем>

54C
516

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

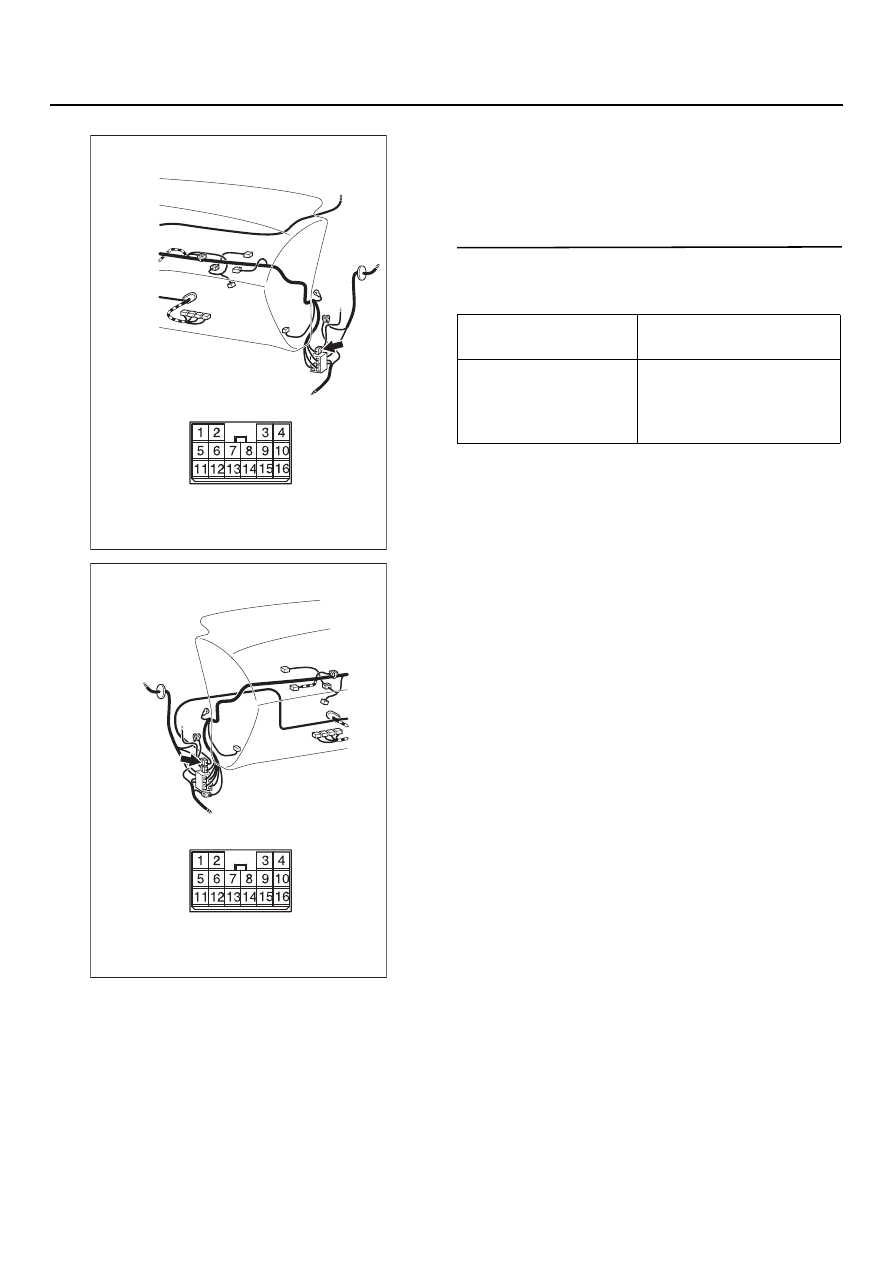

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема C112
<Автомобили с левым расположением органов
управления>, или разъем C113 <Автомобили с
правым расположением органов управления>,
отремонтируйте разъем(ы) в случае
необходимости.

•

Проверьте состояние входной линии на
наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 7. Проверка наличия сигнала
Проверьте наличие входного сигнала с
переключателя личинки замка двери.

Номинальное значение: Приборы
MUT
II/III подают звуковой сигнал или
происходит колебание стрелки
вольтметра.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

AC303805

Разъем: C
112

AB

<Автомобиль с левым рулем>

AC303817

Разъем: C
113

AB

<Автомобиль с правым рулем>

Переключатель
системы

Проверяемое
состояние

Переключатель
личинки замка двери

Поверните ключ в замке
двери в положение
"заблокировано"
или "разблокировано"

54C
517

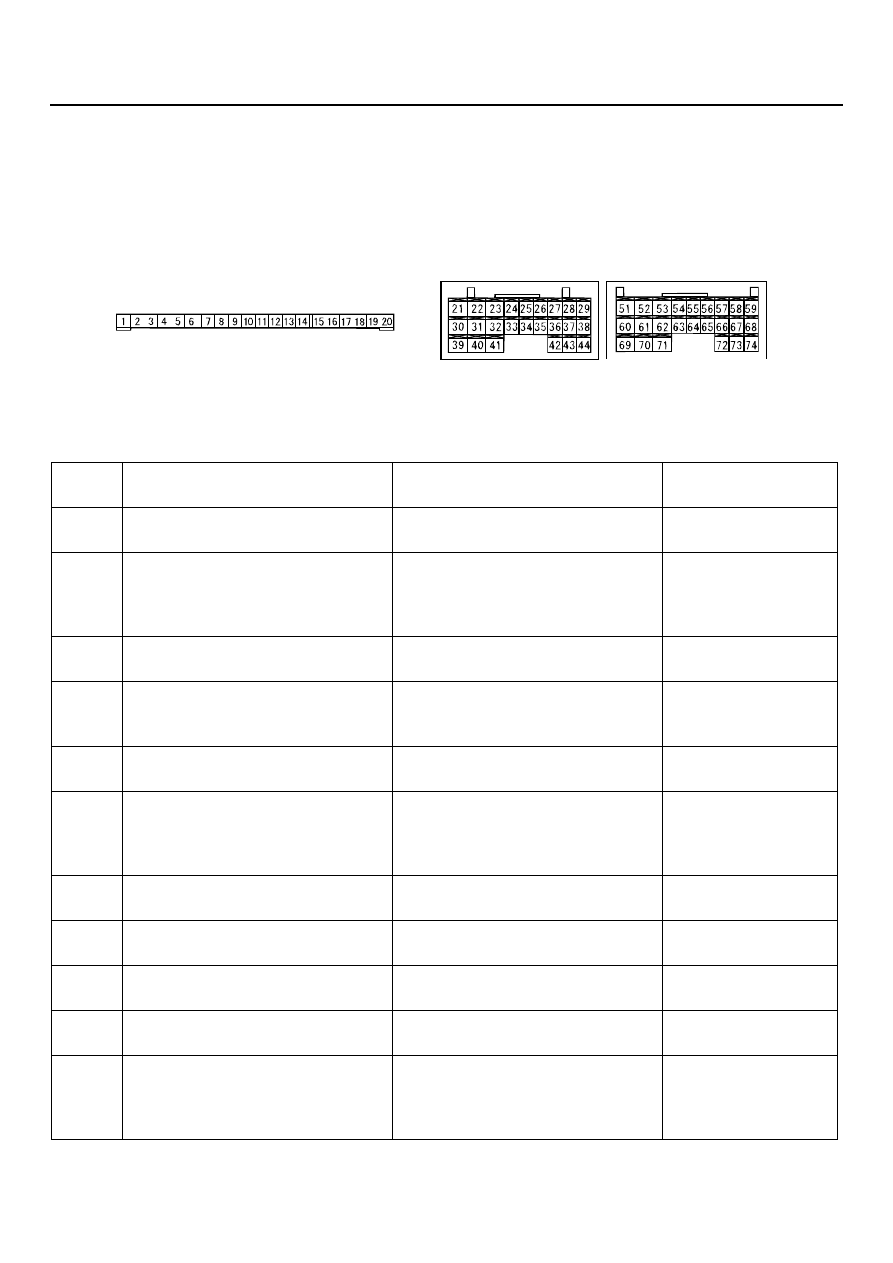

ПРОВЕРКА НА КЛЕММАХ ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ПРОВЕРКА НА КЛЕММАХ ЭЛЕКТРОННОГО БЛОКА

УПРАВЛЕНИЯ

M1549001201172

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
СИСТЕМОЙ ETACS

NOTE: С номеров клемм с 1 по 20 невозможно производить измерения, поскольку электронный
блок управления системой ETACS непосредственно закреплен на корпусе монтажного блока.
Приведены только справочные значения.

AC005554 AG

C-225

C-226

C-227

Клем

ма №

Проверяемая позиция:

Проверяемое состояние

Номинальное
состояние

1

Выходной сигнал реле
электростеклоподъемника

В процессе работы
электростеклоподъемников

Напряжение
бортсети

2

Подача питания к центральной
системе блокировки дверей
(напряжение аккумуляторной
батареи)

Всегда

Напряжение
бортсети

3

"Масса" (для электронного
блока управления)

Всегда

0 В

4

Замок зажигания (АСС)

Положение ключа зажигания:
"ACC"(вспомогательное
оборудование)

Напряжение
бортсети

5

Выходной сигнал освещения
салона автомобиля

При включенном освещении
салона

не более 2 В

6

Подача питания к лампам
плафонов освещения салона
(напряжение аккумуляторной
батареи)

Всегда (даже при отключенной
функции освещения салона
автомобиля)

Напряжение
бортсети

7

Входной сигнал от всех
выключателей дверей

Один из выключателей дверей
ON  включен (дверь открыта)

0 В

8

Подача питания от замка
зажигания (IG1)

Положение ключа зажигания:
ON(включено)

Напряжение
бортсети

9

Выходной сигнал ламп фонарей
указателя правого поворота

При включении указателя
правого поворота

Напряжение
бортсети

10

Входной сигнал от выключателя
двери водителя

Выключатель двери водителя:
ON  включен (дверь открыта)

0 В

11

Подача питания к фонарям
системы аварийной
сигнализации (напряжение
аккумуляторной батареи)

Всегда

Напряжение
бортсети
