54C
510

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

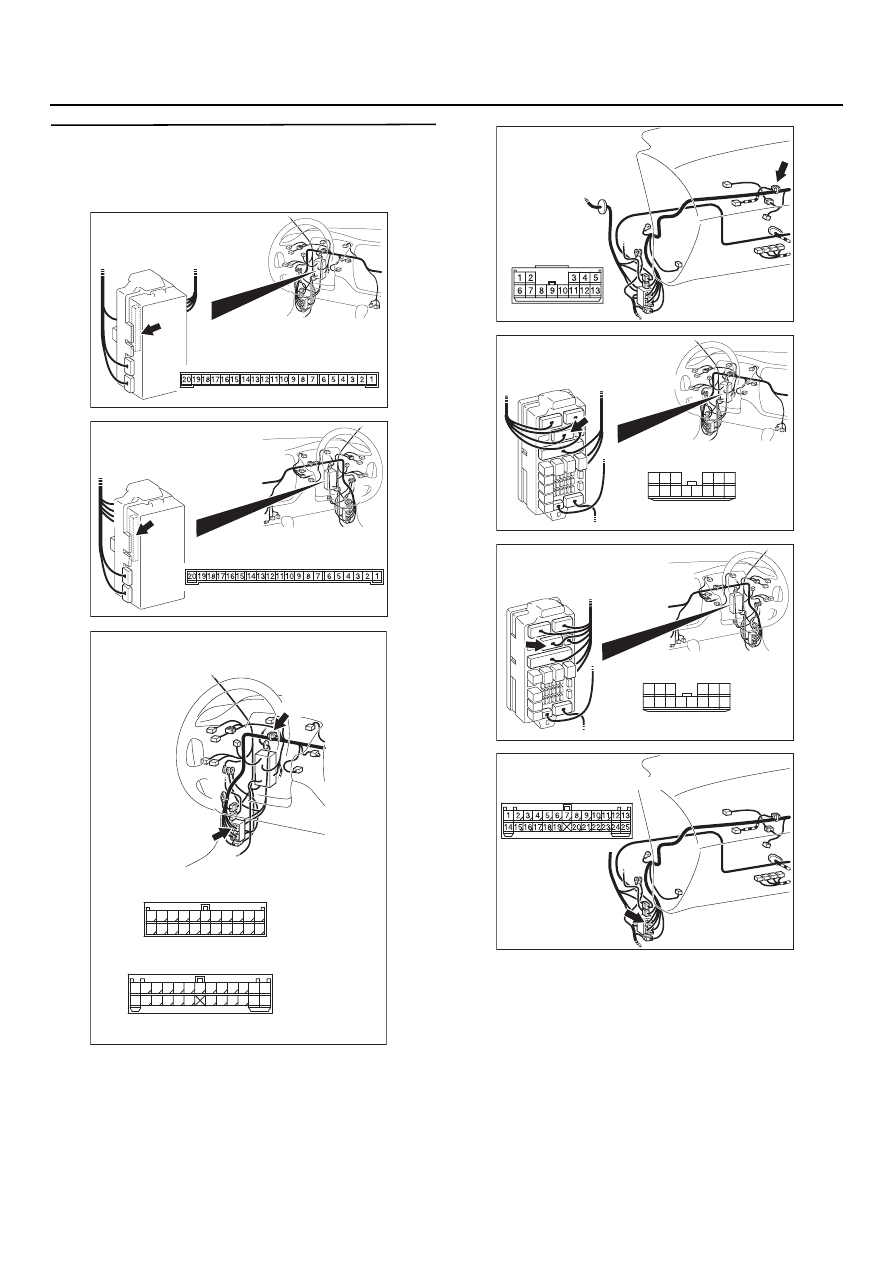

ЭТАП 6. Проверка состояния жгута проводов
между разъемом С
225 (клемма № 4)
электронного блока управления системой
ETACS и замком зажигания (АСС)

AC303810

Разъем: C
225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303799

Разъемы: C
03, C
27

AM

C27

<Автомобиль с левым рулем>

C27

18

3

16

15

14

1 2

17

4 5

8

20

19

6 7

21 22

9 10

25

13

24

23

12

11

C03

2

1

3

13

12

14

21

10

5

4

6

16

15

17

7 8 9

19

18

20

11

22

C03 (B)

AC303816

Разъем: C
105
<Автомобили
с правым рулем>

AC

AC303808

Вид со стороны жгута

Разъем: C
209

AD

<Автомобили с левым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Коммутационный блок (вид спереди)

AC303822

Коммутационный блок (вид спереди)

Разъем: C
209

AD

Вид со стороны жгута

10

1

6

14

5

12

13

4

11

7

2

3

8

9

<Автомобили с правым рулем>

AC303816 AD

Разъем: C
115
<Автомобили с правым рулем>

54C
511

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

Перед проверкой жгута проводов, проверьте
состояние соединительного разъема C03
<Автомобили с левым расположением органов
управления>, разъема C105 <Автомобили с
правым расположением органов управления>,
разъема монтажного блока C209 или
промежуточного разъема С27<Автомобили с
левым расположением органов управления>,
или разъема C115 <Автомобили с правым
расположением органов управления>,
отремонтируйте разъем(ы) при необходимости.

•

Проверьте состояние линии питания замка
зажигания (АСС) на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 7. Проверка сигналов
Проверьте наличие сигнала нагрузки на систему
освещения салона автомобиля.

Номинальное значение: Приборы
MUT
II/III подают звуковой сигнал или
происходит колебание стрелки
вольтметра.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

Переключатель
системы

Проверяемое состояние

Сигнал нагрузки
на лампы
освещения салона

При подаче нагрузки через
многофункциональный
предохранитель № 18

54C
512

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ М
18: Не определен сигнал переключателя личинки замка двери

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепи входного сигнала.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Входной сигнал переключателя личинки замка
двери используется для срабатывания функции
центральной блокировки замков дверей.
Если сигнал аномален, функция центральной
блокировки замков дверей не будет работать
нормально.

Возможные причины

•

Неисправность переключателя личинки
замка двери.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

Переключатель
личинки замка
двери

ЭБУ системы ETACS

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

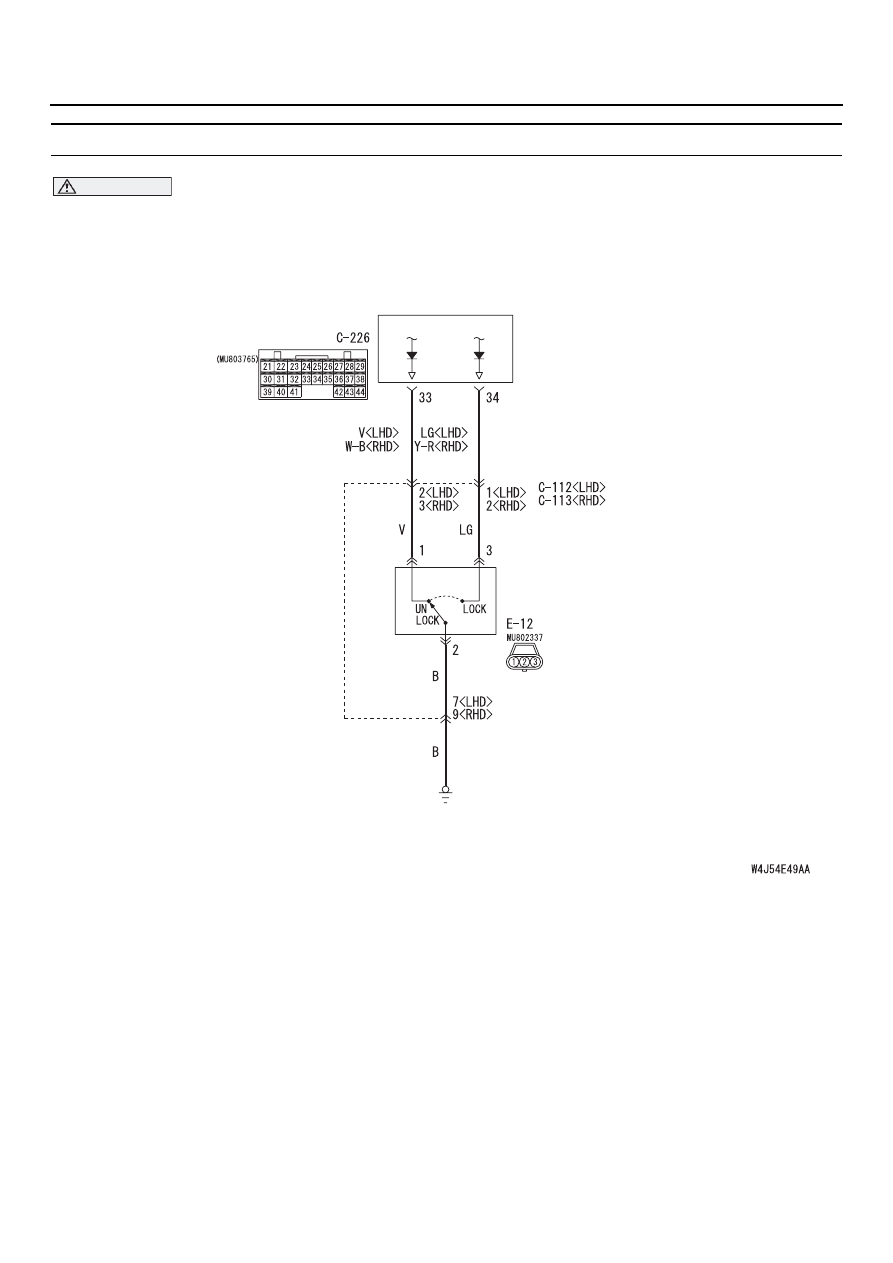

Входная цепь переключателя личинки замка двери

ПРИМЕЧАНИЕ
*1: Автомобиль с левым расположением
       органов управления (LHD)
*2: Автомобиль с правым расположением
       органов управления (RHD)

*1

*2

*1

*1

*1

*1

*1

*2

*2

*2

*2

*2

54C
513

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

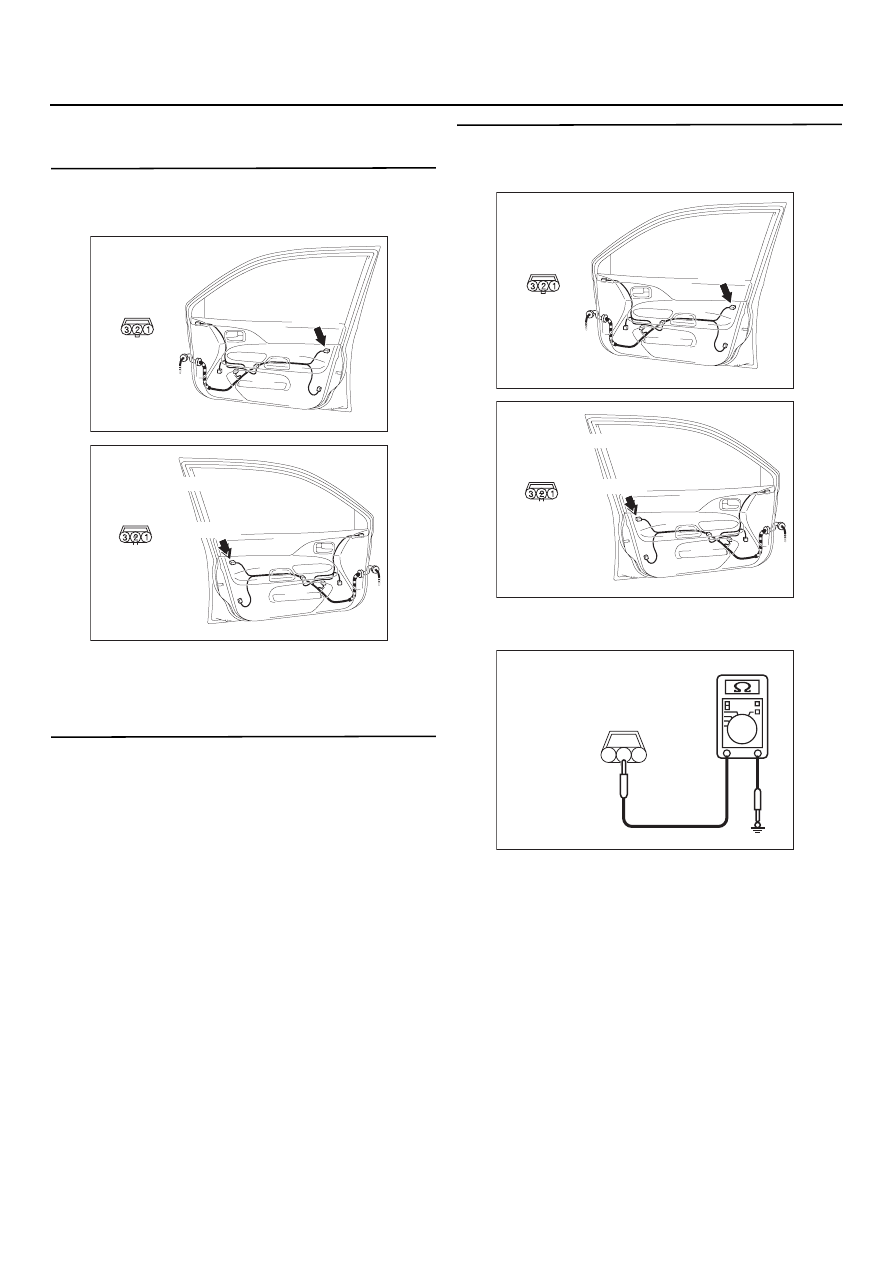

ЭТАП 1. Проверка разъема выключателей:
Разъем Е
12 переключателя личинки замка
двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 2. Проверка состояния переключателя
личинки замка двери.
См. главу 42, "Дверь",

CTP. 42-41

.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Замените переключатель личинки замка
двери.

ЭТАП 3. Измерение сопротивления
на разъеме Е
12 переключателя личинки
замка двери

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между разъемом

Е12 (клемма № 2) переключателя личинки
замка двери и "массой"

Номинальное значение:
2  Ом не более

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 5.

НЕТ :

Переходите к этапу 4.

AC303939

Вид со стороны
жгута проводов

AD

Разъем: E
12
<Автомобиль
с левым рулем>

E12(B)

AC303931

Вид со стороны
жгута проводов

AC

Разъем: E
12

E12(B)

<Автомобиль
с правым рулем>

AC303939

Вид со стороны
жгута проводов

AD

Разъем: E
12
<Автомобиль
с левым рулем>

E12(B)

AC303931

Вид со стороны
жгута проводов

AC

Разъем: E
12

E12(B)

<Автомобиль
с правым рулем>

AC301541 DM

Разъем Е12
(Вид со стороны
жгута проводов)

3

1

2
