МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ М
17: Не определен сигнал нагрузки плафонов освещения салона
автомобиля

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепи входного сигнала.

ЗАМОК
ЗАЖИГАНИЯ (IG1)

ЗАМОК
ЗАЖИГАНИЯ (ACC)

КОМБИНАЦИЯ

ПРИБОРОВ

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Поддерживающее
реле

Резервная цепь выключения

освещения салона

Цепь оценки

электрической

нагрузки

Аккумуляторная
батарея

ЭБУ системы ETACS

Источник

питания

БЛОК
РЕЛЕ

Вид со стороны монтажного блока

БЛОК
РЕЛЕ

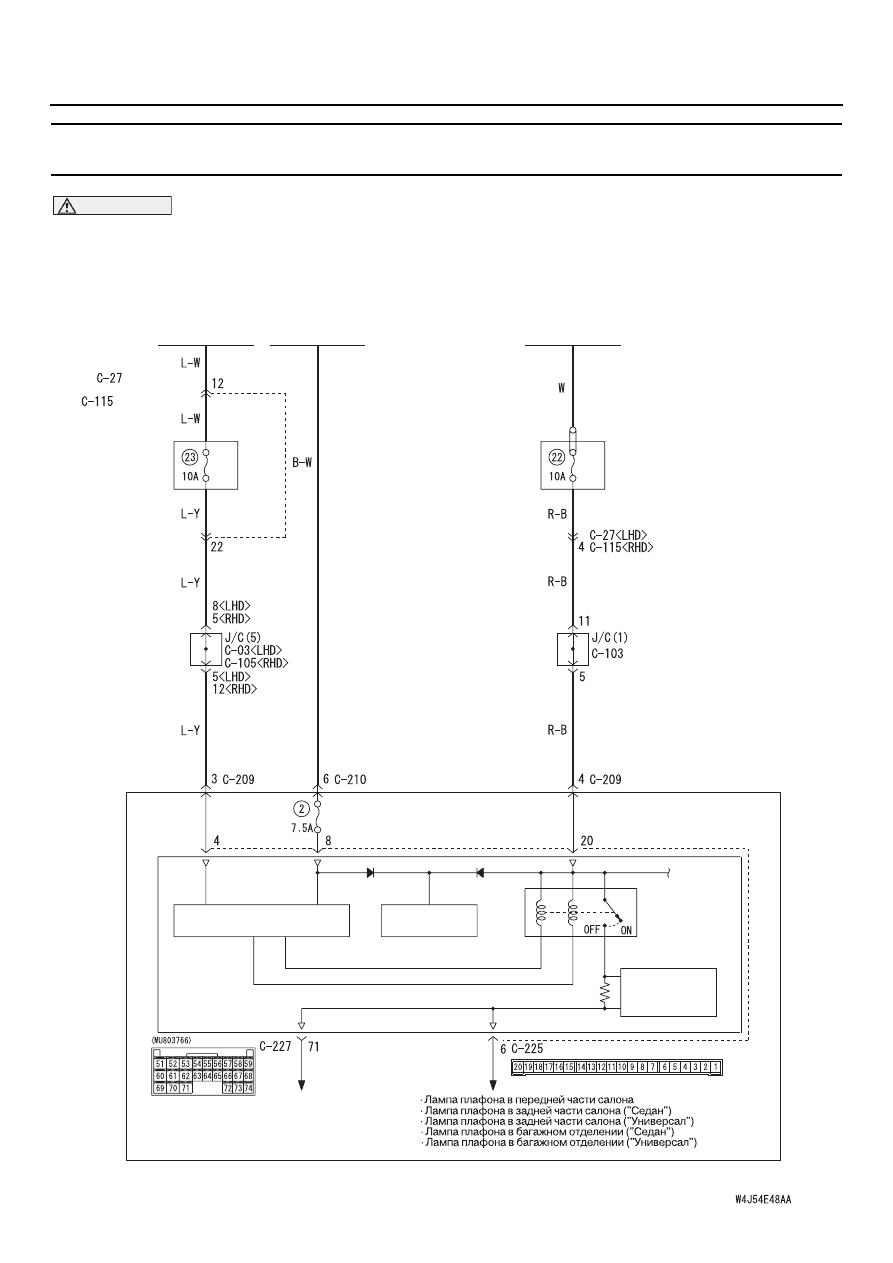

Цепь функции автоматического выключения освещения салона автомобиля

<Автомобиль
с левым рулем>

<Автомобиль
с правым рулем>

МОНТАЖНЫЙ БЛОК

54C
507

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Функция автоматического отключения
освещения салона работает в соответствии
с сигналом нагрузки на систему освещения
салона. Если сигнал аномален, эти функции
нормально работать не будут.

•

Функция подсветки личинки замка
зажигания.

•

Плафоны освещения салона.

•

Функция автоматического выключения
освещения салона.

Возможные причины

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъема.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка электронного блока
управления контрольным устройством
системы SWS
Проверьте состояние линий питания и "массы"
к электронному блоку управления системой
ETACS и линий связи системы SWS.

•

Положение ключа зажигания: OFF
(выключено)

ПРОВЕРКА ЭЛЕКТРОННОГО БЛОКА

УПРАВЛЕНИЯ СИСТЕМОЙ ETACS

•

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
СИСТЕМОЙ ETACS

Номинальное значение: Меню
"Электронный блок управления
системой ETACS" регистрирует "OK"
(исправное состояние).

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Обратитесь к методике проверки A3
"Связь с электронным блоком
управления системой ETACS
невозможна",

CTP. 54C-54

.

ЭТАП 2. Проверка разъема выключателей:
Разъем С
225 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Отремонтируйте неисправный разъем.

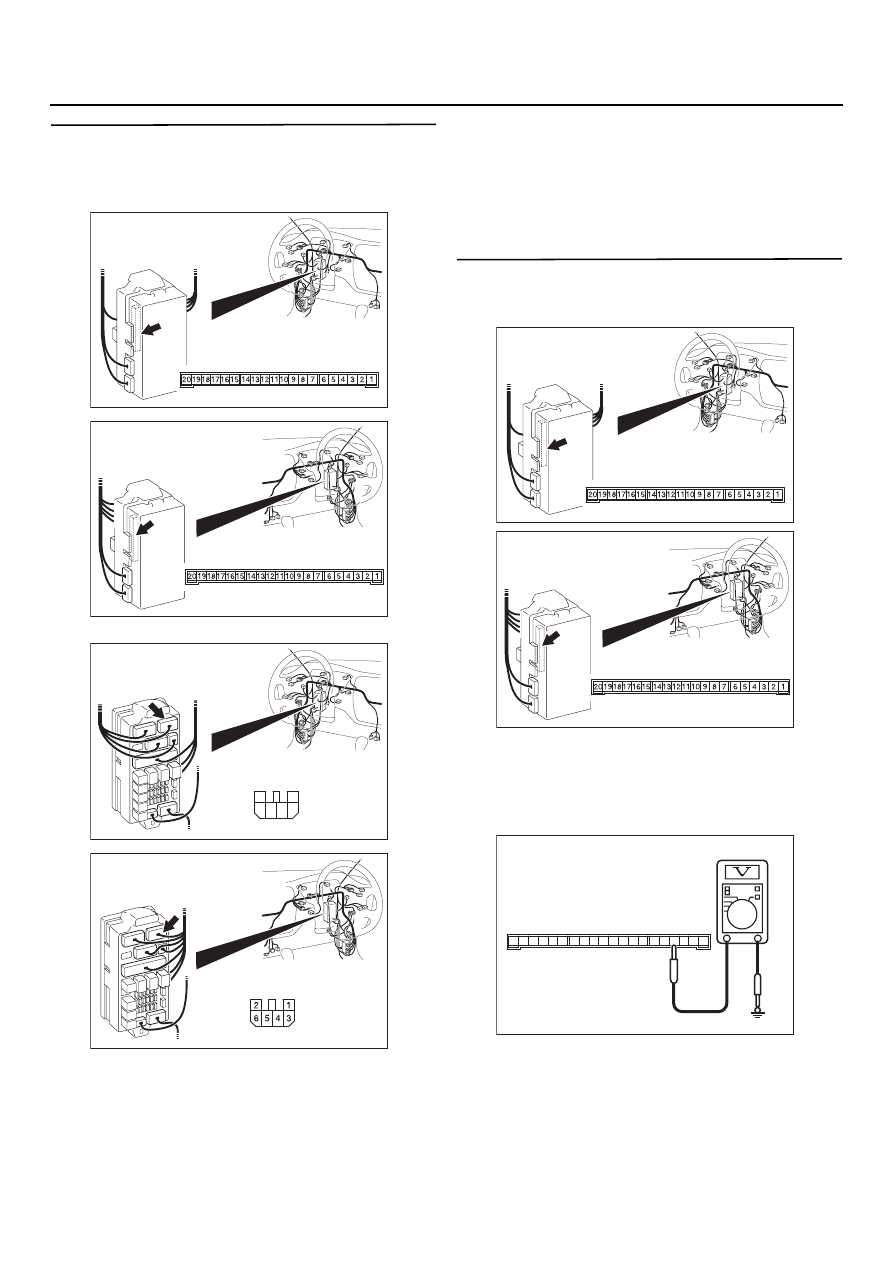

AC303810

Разъем: C
225

AB

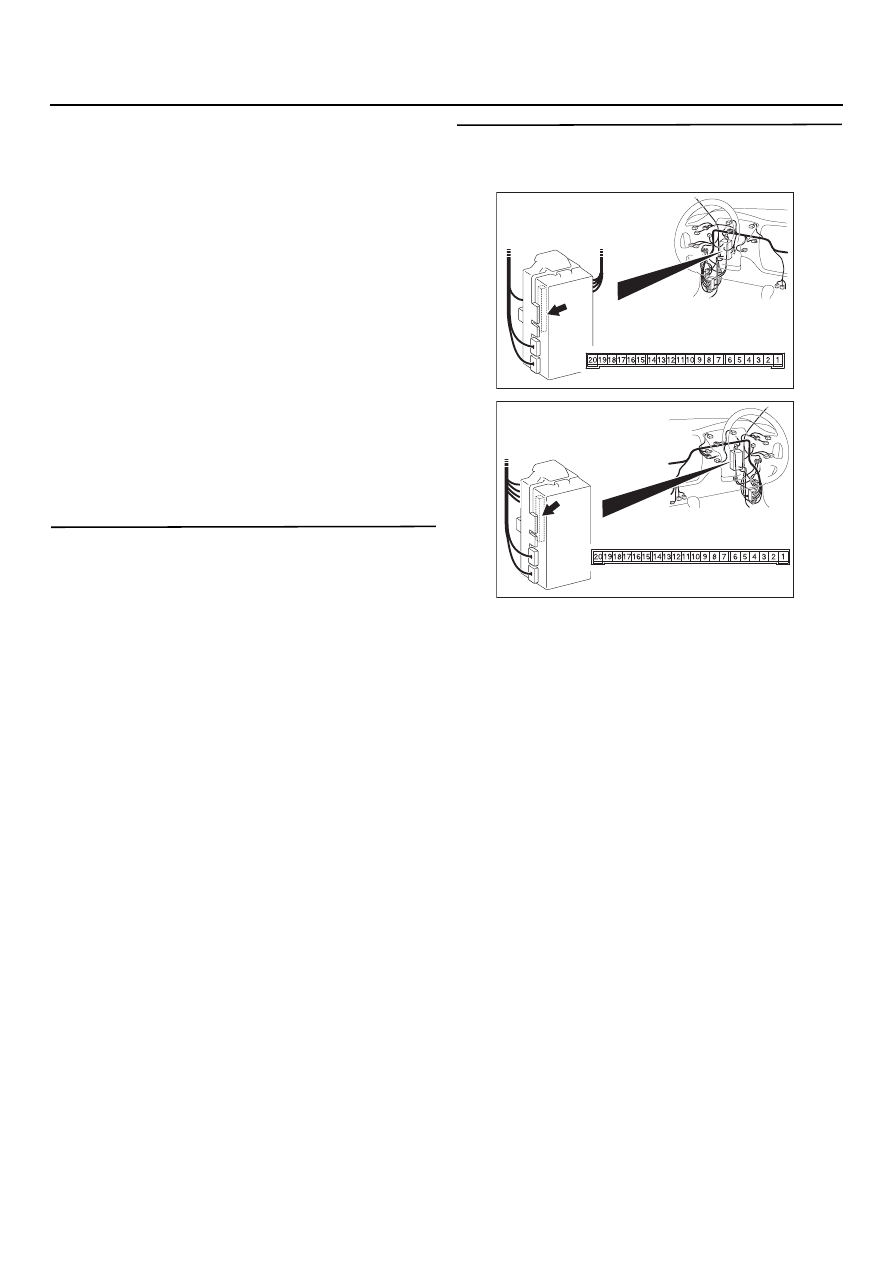

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

54C
508

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 3. Измерение напряжения на разъеме
С
225 электронного блока управления
системой ETACS

(1) Снимите электронный блок управления

системой ETACS, измерения проводите
со стороны монтажного блока.

(2) Установите замок зажигания в положение

"ON" (зажигание включено).

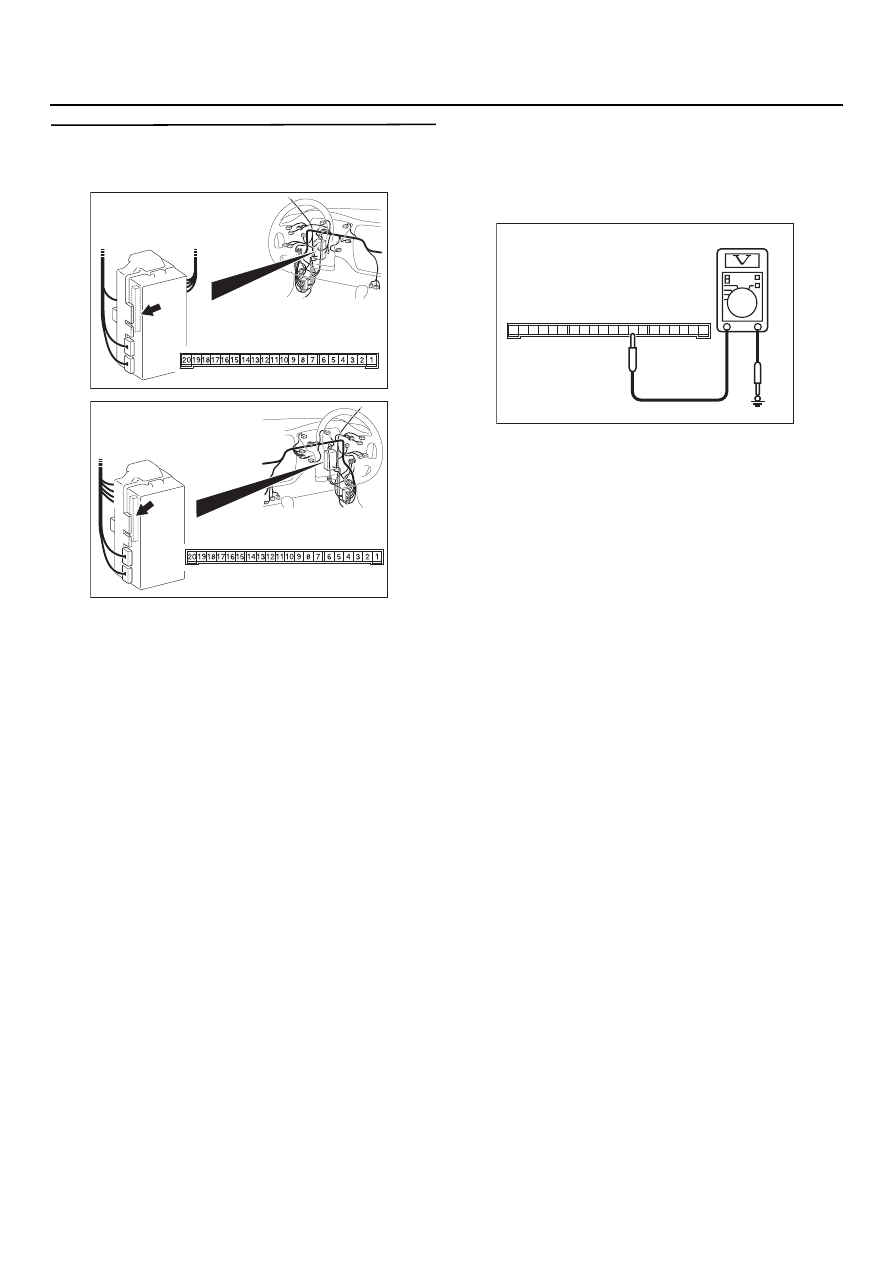

(3) Измерьте напряжение между разъемом

С225 (клемма № 8) электронного блока
управления системой ETACS и "массой"

Номинальное значение: Напряжение
бортсети

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 5.

НЕТ :

Переходите к этапу 4.

AC303810

Разъем: C
225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC301541 DO

Разъем С225
(Вид со стороны
монтажного блока)

2019

7

13

17

18

1615 14

10

11

12

9 8

2

6 5

3

4

1

54C
509

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 4. Проверка состояния жгута проводов
между разъемом С
225 (клемма № 8)
электронного блока управления системой
ETACS и замком зажигания (IG1)

NOTE:

Перед проверкой жгута проводов, проверьте
разъем C210 монтажного блока, отремонти
руйте разъем, в случае необходимости.

•

Проверьте состояние линии питания замка
зажигания (IG1) на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 5. Измерение напряжения на разъеме
С
225 электронного блока управления
системой ETACS

(1) Снимите электронный блок управления

системой ETACS, измерения проводите
со стороны монтажного блока.

(2) Установите замок зажигания в положение

"АСС" (вспомогательное оборудование).

(3) Измерьте напряжение между разъемом

С225 (клемма № 4) электронного блока
управления системой ETACS и "массой"

Номинальное значение: Напряжение
бортсети

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Переходите к этапу 6.

AC303810

Разъем: C
225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303808

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C
210

AE

<Автомобили с левым рулем>

4

6 5

3

2

1

AC303822

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C
210

AE

<Автомобили с правым рулем>

AC303810

Разъем: C
225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC301541 DP

Разъем С225
(Вид со стороны
монтажного блока)

2019

7

13

17

18

1615 14

10

11

12

9 8

2

6 5

3

4

1
