Mitsubishi Lancer / Lancer Wagon. Руководство - часть 426





54C430

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ М3: Не получен сигнал переключателя селектора, находящегося
в положении заднего хода. <A/T (автоматическая коробка передач)>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепи входного сигнала.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Входной сигнал от переключателя фонаря
заднего хода, который используется для
включения стелоочистителя задней двери.
Если сигнал аномален, стеклоочиститель
задней двери нормально работать не будет.

Возможные причины

Неисправность переключателя селектора
автоматической коробки передач.

Неисправность электронного блока
управления системой ETACS.

Повреждение жгута проводов или разъемов.

ЗАМОК
ЗАЖИГАНИЯ (IG1)

ЭБУ системы ETACS

Переключатель
селектора
автоматической
коробки передач

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый
G : Зеленый     L : Синий     W : Белый
Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый
GR : Серый     R : Красный
P : Розовый     V : Фиолетовый

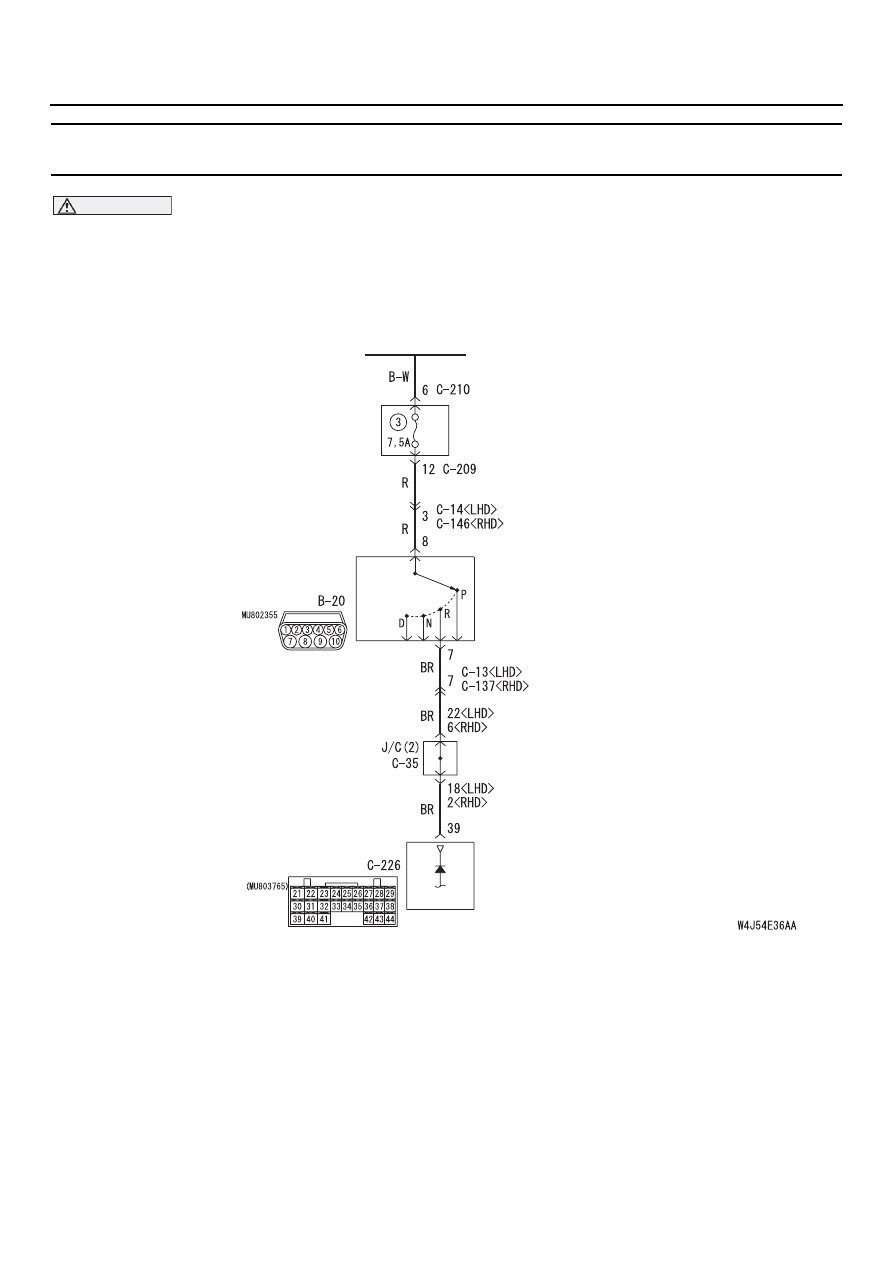

Входная цепь переключателя селектора автоматической коробки передач

ПРИМЕЧАНИЕ
*1: Автомобиль с левым расположением
       органов управления (LHD)
*2: Автомобиль с правым расположением
       органов управления (RHD)

*1

*1

*1

*1

*2

*2

*2

*2

МОНТАЖНЫЙ

БЛОК

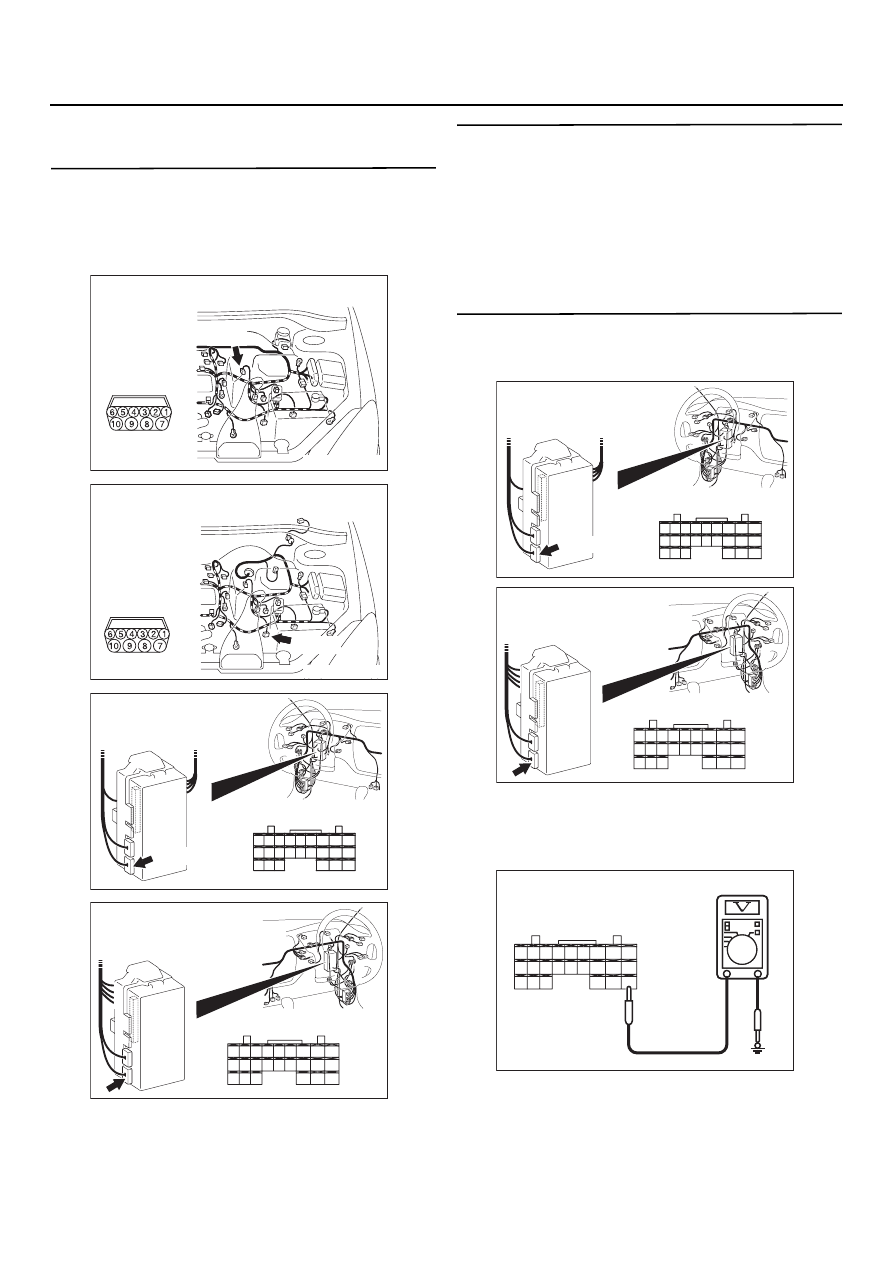

54C431

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка разъема выключателей:
Разъем B20 переключателя селектора
автоматической коробки передач и разъем
C226 электронного блока управления
системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Отремонтируйте разъем.

ЭТАП 2. Проверка состояние переключателя
селектора автоматической коробки передач
См. главу 23A, "Технические операции
на автомобиле",

CTP. 23A-164

.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Замените переключатель селектора
автоматической коробки передач.

ЭТАП 3. Измерение напряжения на разъеме
С226 электронного блока управления
системой ETACS

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Положение ключа зажигания: ON (включено).
(3) Рычаг селектора: Положение R (задний ход).

(4) Измерьте напряжение между разъемом

С226 (клемма № 39) электронного блока
управления системой ETACS и "массой".

Номинальное значение:
Напряжение бортсети

B: В норме ли результаты проверки?

AC303784

Разъем: B20 <Автомобиль с двигателем 4G1
и левым расположением органов управления>

AE

B20(B)

Вид со стороны
жгута проводов

AC303788

Разъем: B20 <Автомобиль с двигателем 4G1
и правым расположением органов управления>

AD

Вид со стороны
жгута проводов

B20(B)

AC303810

Разъем: C226

AD

Монтажный блок (вид сзади)

Вид со стороны жгута
проводов

C226

<Автомобили с левым рулем>

28

37

43

29

44

38

23

32

41

24

25

26

27

34

42

36 35

33

21

22

30

39

40

31

AC303867

Вид со стороны жгута
проводов

Монтажный блок (вид сзади)

Разъем: C226

AC

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

<Автомобили с правым рулем>

AC303810

Разъем: C226

AD

Монтажный блок (вид сзади)

Вид со стороны жгута
проводов

C226

<Автомобили с левым рулем>

28

37

43

29

44

38

23

32

41

24

25

26

27

34

42

36 35

33

21

22

30

39

40

31

AC303867

Вид со стороны жгута
проводов

Монтажный блок (вид сзади)

Разъем: C226

AC

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

<Автомобили с правым рулем>

Разъем: С226
(Вид со стороны
жгута проводов)

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

AC301541 ED

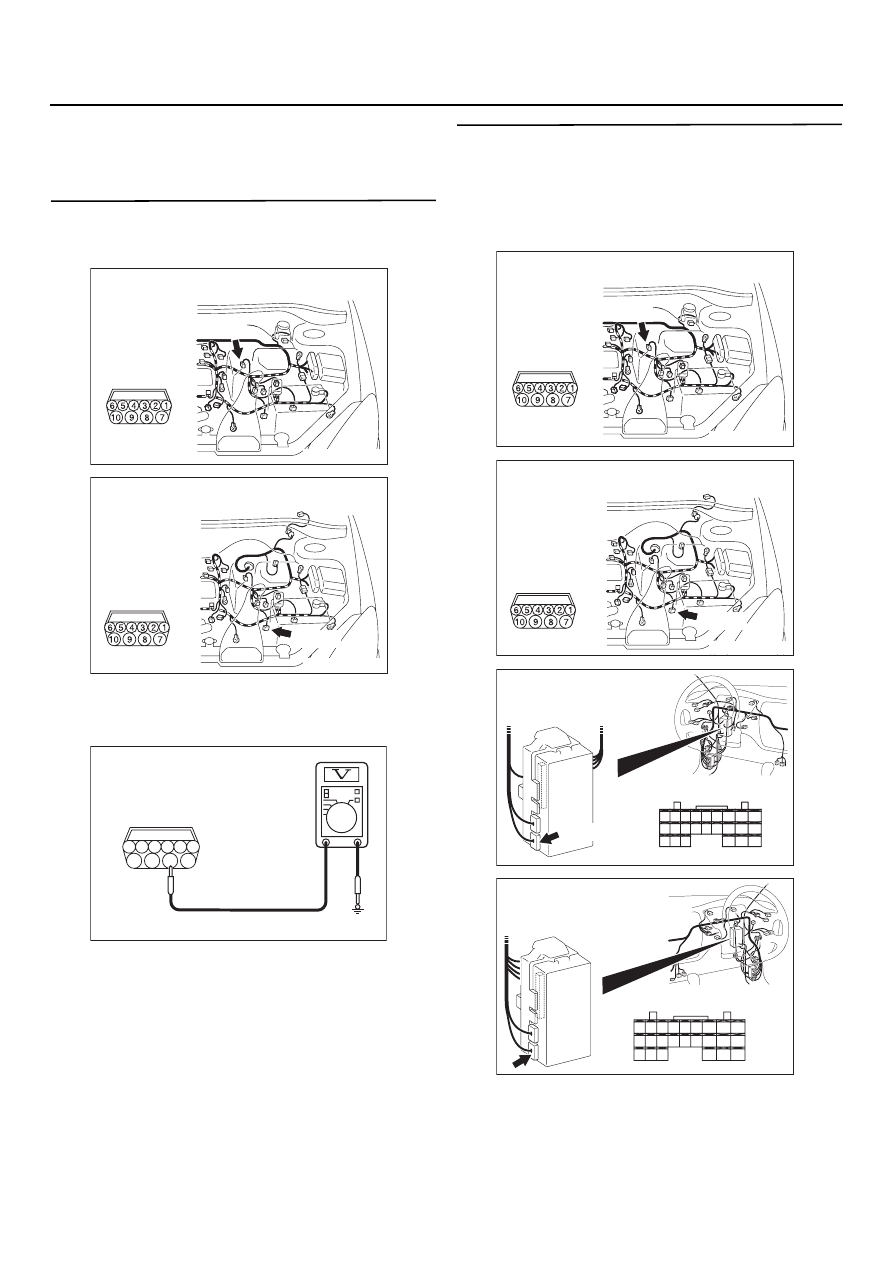

54C432

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ДА :

Замените электронный блок управления
системой ETACS.

НЕТ :

Переходите к этапу 4.

ЭТАП 4. Измерение напряжения на разъеме
В20 переключателя селектора
автоматической коробки передач

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Положение ключа зажигания: ON (вкл.)

(3) Измерьте напряжение на клемме №8

разъема В20 переключателя селектора
автоматической коробки передач и "массе".

Номинальное значение: Напряжение
бортсети

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 5.

НЕТ :

Переходите к этапу 6.

ЭТАП 5. Проверка состояния жгута проводов
между разъемом В20 (клемма № 7)
переключателя селектора автоматической
коробки передач и разъемом С226 (клемма
№ 39) электронного блока управления
системой ETACS

AC303784

Разъем: B20 <Автомобиль с двигателем 4G1
и левым расположением органов управления>

AE

B20(B)

Вид со стороны
жгута проводов

AC303788

Разъем: B20 <Автомобиль с двигателем 4G1
и правым расположением органов управления>

AD

Вид со стороны
жгута проводов

B20(B)

1

8

2

7

9

4

10

5

6

3

AC101072 AF

Разъем: В20
(Вид со стороны
жгута проводов)

AC303784

Разъем: B20 <Автомобиль с двигателем 4G1
и левым расположением органов управления>

AE

B20(B)

Вид со стороны
жгута проводов

AC303788

Разъем: B20 <Автомобиль с двигателем 4G1
и правым расположением органов управления>

AD

Вид со стороны
жгута проводов

B20(B)

AC303810

Разъем: C226

AD

Монтажный блок (вид сзади)

Вид со стороны жгута
проводов

C226

<Автомобили с левым рулем>

28

37

43

29

44

38

23

32

41

24

25

26

27

34

42

36 35

33

21

22

30

39

40

31

AC303867

Вид со стороны жгута
проводов

Монтажный блок (вид сзади)

Разъем: C226

AC

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

<Автомобили с правым рулем>

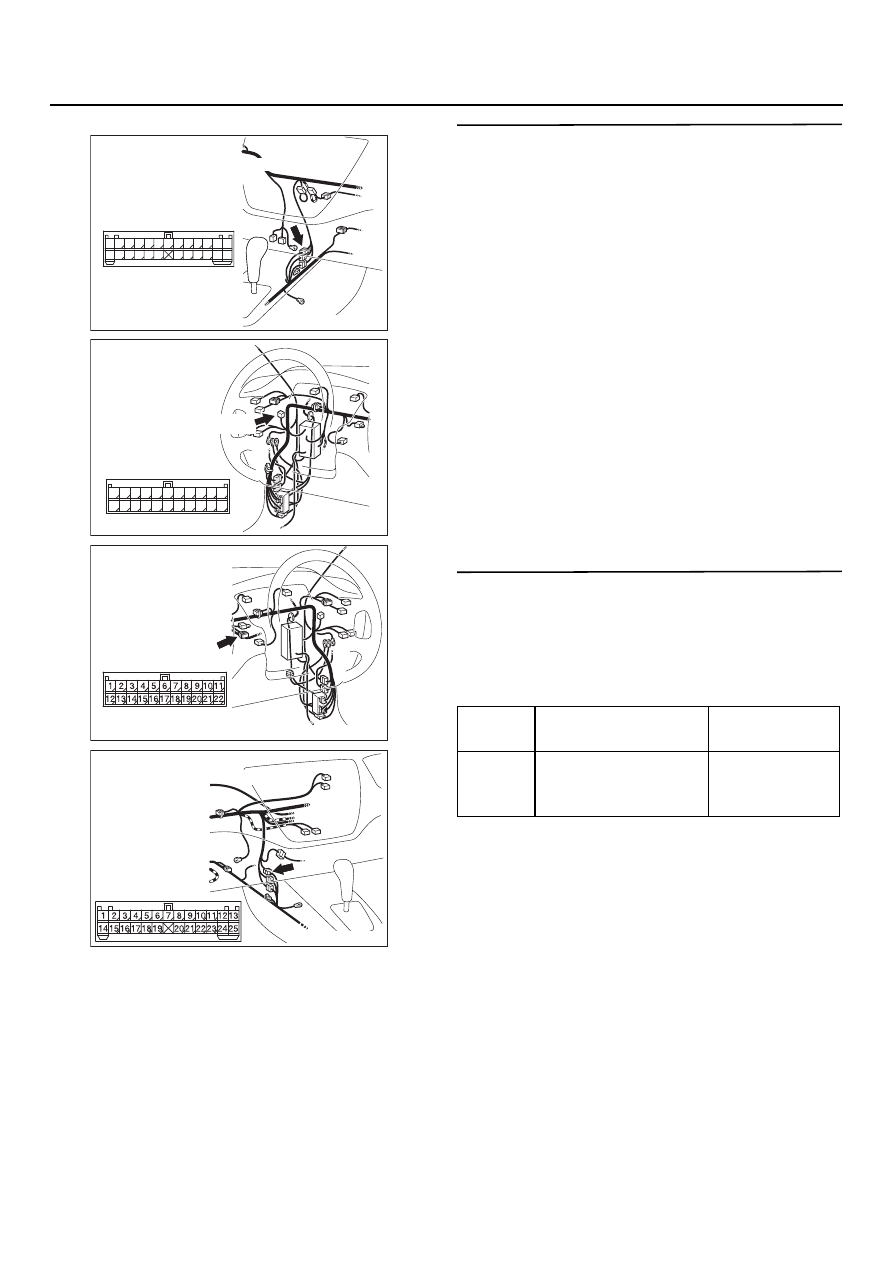

54C433

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

NOTE:

Перед проверкой жгута проводов, проверьте
состояние соединительного С35 и промежу
точного разъемов C13 <Автомобили с левым
расположением органов управления>, или
C137 <Автомобили с правым расположением
органов управления>, отремонтируйте
разъем(ы) в случае необходимости.

Проверьте состояние входной линии
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 6. Проверка состояния жгута проводов
между разъемом В20 (клемма № 8)
переключателя селектора автоматической
коробки передач и замком зажигания (IG1)

NOTE: Перед проверкой жгута проводов,
проверьте состояние промежуточного разъема
C14 <Автомобили с левым расположением
органов управления>, или разъема C136
<Автомобили с правым расположением
органов управления>, и разъемов монтажного
блока С209 и С210, отремонтируйте
разъем(ы) в случае необходимости.

Проверьте состояние линии питания замка
зажигания (IG1) на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 7. Таблица данных контрольного
устройства системы SWS.

<Выбранная позиция> Электронный блок

управления системой ETACS

Положение ключа зажигания: ON (вкл.)

Рычаг селектора: Положение R (задний ход)

Номинальное значение: Регистрируется
исправное состояние.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

AC303800 AC

18

3

16

15

14

1 2

17

4 5

8

20

19

6 7

21 22

9 10

25

13

24

23

12

11

Разъем: C13
<Автомобили с левым рулем>

AC303798

Разъем: C35
<Автомобили
с левым рулем>

AJ

2

1

3

13

12

14

21

10

5

4

6

16

15

17

7 8 9

19

18

20

11

22

C35 (L)

AC303814

Connector: C35
<Автомобили
с правым рулем>

AI

C35(L)

AC303818 AF

Разъем: C137
<Автомобили с правым рулем>

Показа
тель №

Наименование
позиции

Номинальное
состояние

Позиция
41

INHIBITOR SW
переключатель
селектора

ON (включено)
