54C422

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 3. Проверка состояния жгута проводов
между разъемом С225 (клемма № 8)
электронного блока управления системой
ETACS и замком зажигания (IG1)

NOTE:

Перед проверкой жгута проводов, проверьте
разъем C210 монтажного блока, отремонти
руйте разъем, в случае необходимости.

•

Проверьте состояние линии питания
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "КПроцесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 4. Таблица данных контрольного
устройства системы SWS

<Выбранная позиция> Электронный блок

управления системой ETACS

•

Положение ключа зажигания: ON (вкл.).

Номинальное значение: Регистрируется
исправное состояние.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "КПроцесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

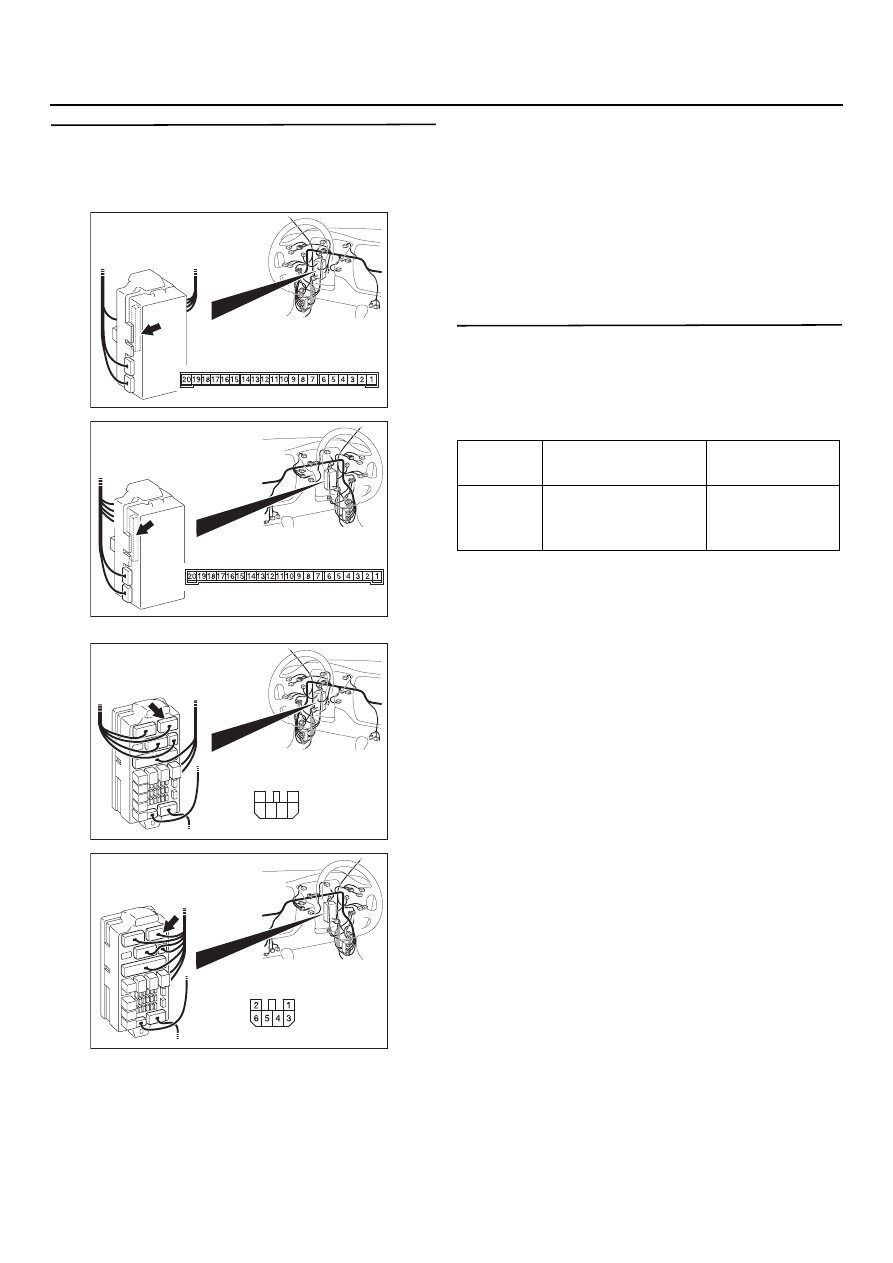

AC303810

Разъем: C225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303808

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C210

AE

<Автомобили с левым рулем>

4

6 5

3

2

1

AC303822

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C210

AE

<Автомобили с правым рулем>

Показа
тель №

Наименование
позиции

Номинальное
состояние

Позиция
30

IG SW(IG1)  замок
зажигания в
положении (IG1)

ON (включено)

54C423

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ М3: Не получен сигнал переключателя фонарей заднего хода.
<M/T (механическая коробка передач)>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепи входного сигнала.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Входной сигнал от переключателя фонаря
заднего хода, который используется для
включения стелоочистителя задней двери.
Если сигнал аномален, стеклоочиститель
задней двери нормально работать не будет.

Возможные причины

•

Неисправность выключателя фонаря заднего
хода.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

ЗАМОК
ЗАЖИГАНИЯ (IG1)

ЭБУ системы ETACS

Выключатель
лампы фонаря
заднего хода

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый
G : Зеленый     L : Синий     W : Белый
Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый
GR : Серый     R : Красный
P : Розовый     V : Фиолетовый

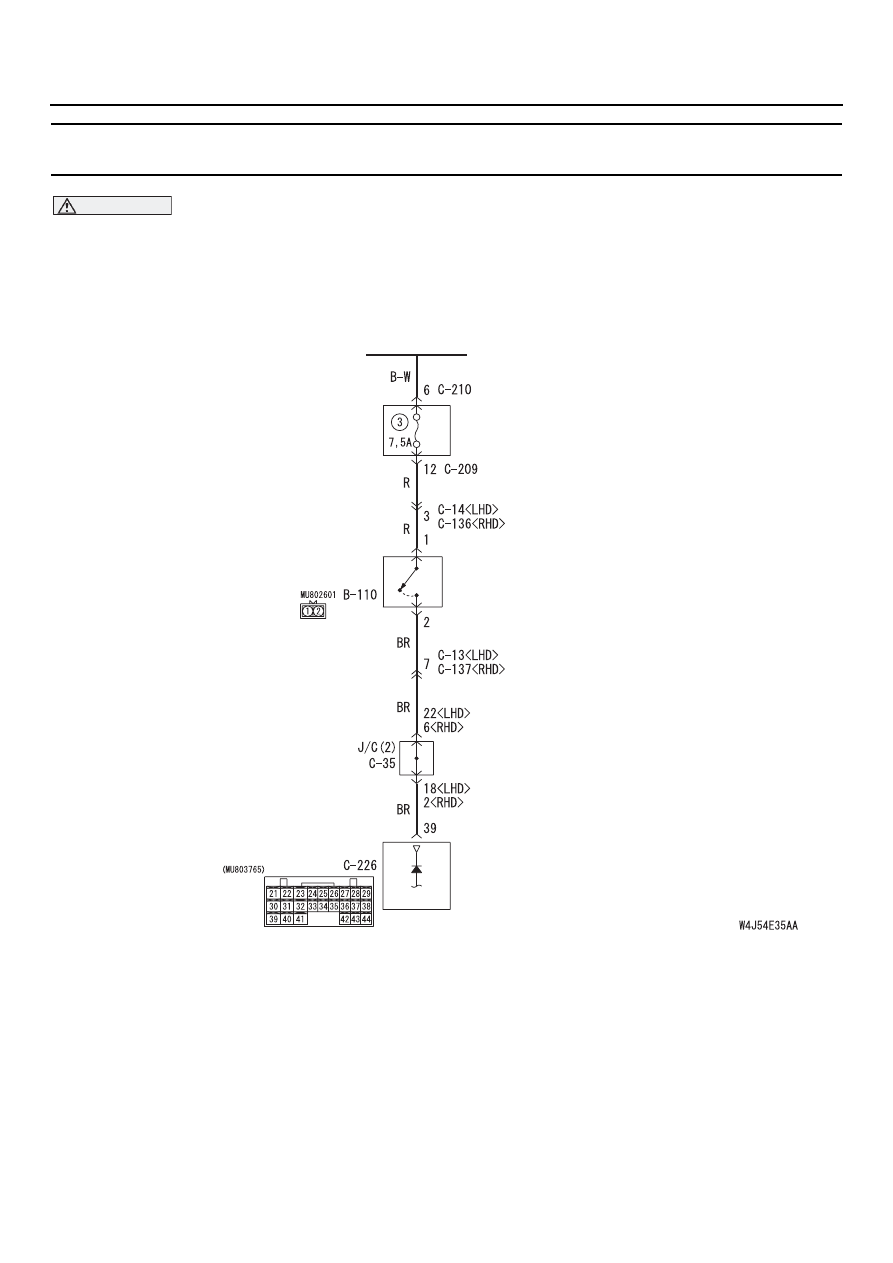

Входная цепь выключателя лампы фонаря заднего хода

МОНТАЖНЫЙ

БЛОК

ВЫКЛ.

ВКЛ.

ПРИМЕЧАНИЕ
*1: Автомобиль с левым расположением
       органов управления (LHD)
*2: Автомобиль с правым расположением
       органов управления (RHD)

*1

*1

*1

*1

*2

*2

*2

*2

54C424

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка разъема выключателей:
Разъем B110 переключателя фонаря
заднего хода и разъем С226 электронного
блока управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 2. Проверка состояния переключателя
фонаря заднего хода
Проверьте переключатель фонаря заднего хода
(См. главу 22B, "Коробка передач",

CTP. 22B-27

).

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Замените переключатель селектора
автоматической коробки передач.

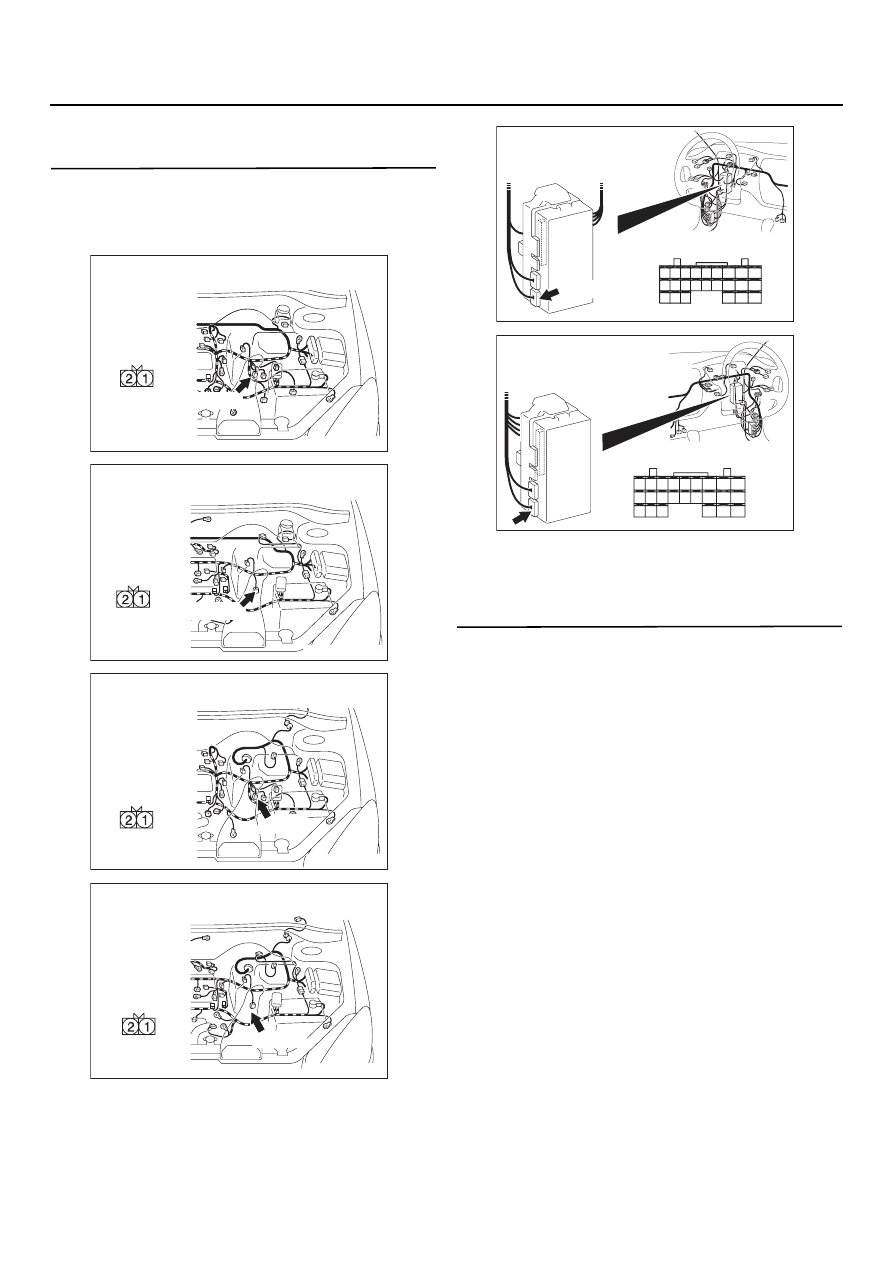

AC303784 AD

B110(B)

Вид со стороны
жгута проводов

Разъем: B110 <Автомобиль с двигателем 4G1
и левым расположением органов управления>

AC303792

Разъем: B110 <Автомобиль с двигателем 4G6
и левым расположением органов управления>

AD

B110(B)

Вид со стороны
жгута проводов

AC303788 AC

Вид со стороны
жгута проводов

B110(B)

Разъем: B110 <Автомобиль с двигателем 4G1
и правым расположением органов управления>

AC303796

Разъем: B110 <Автомобиль с двигателем 4G6
и правым расположением органов управления>

AC

Вид со стороны
жгута проводов

B110(B)

AC303810

Разъем: C226

AD

Монтажный блок (вид сзади)

Вид со стороны жгута
проводов

C226

<Автомобили с левым рулем>

28

37

43

29

44

38

23

32

41

24

25

26

27

34

42

36 35

33

21

22

30

39

40

31

AC303867

Вид со стороны жгута
проводов

Монтажный блок (вид сзади)

Разъем: C226

AC

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

<Автомобили с правым рулем>

54C425

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

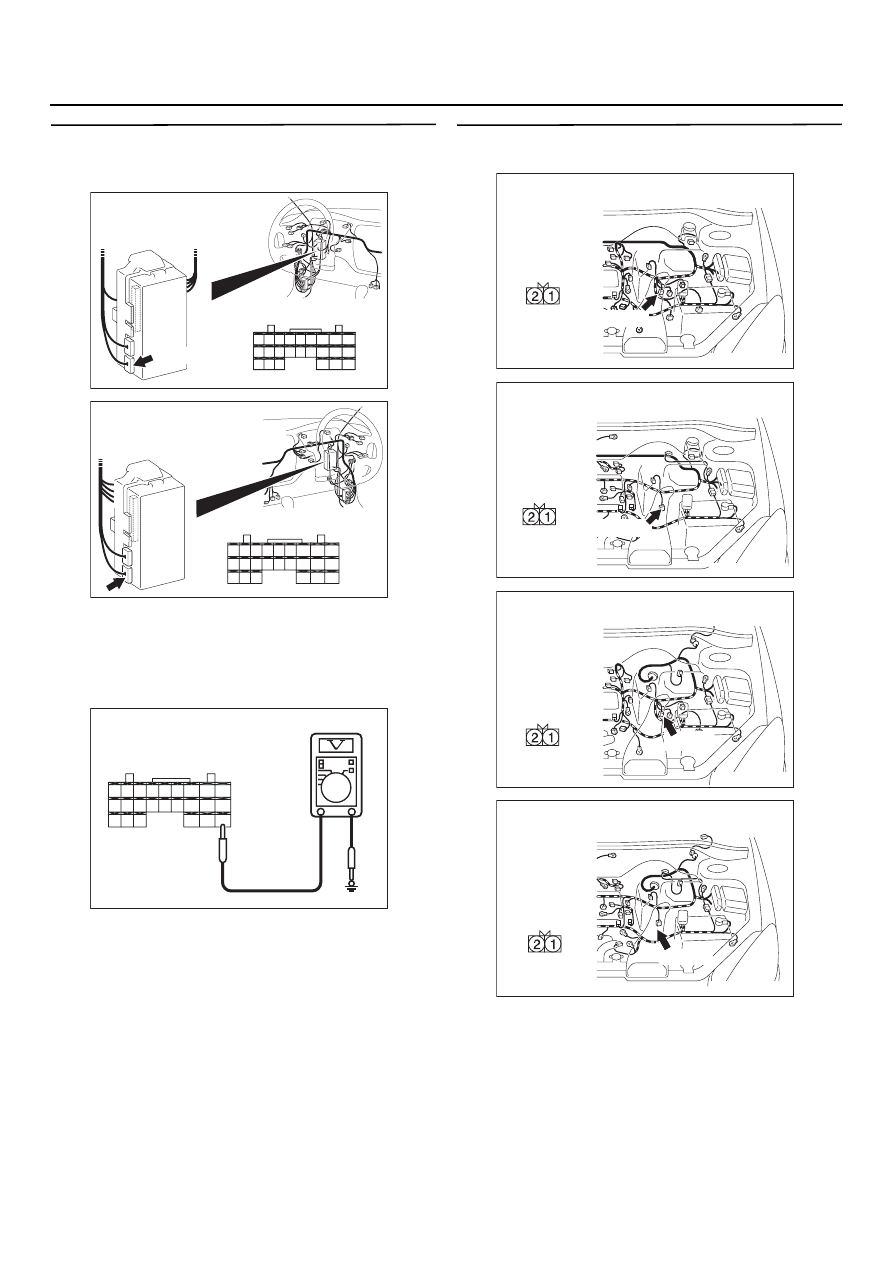

ЭТАП 3. Измерение напряжения на разъеме
С226 электронного блока управления
системой ETACS

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Положение ключа зажигания: ON (вкл.)
(3) Переключатель передач: Положение R

(задний ход).

(4) Измерьте напряжение между разъемом

С226 (клемма № 39) электронного блока
управления системой ETACS и "массой"

Номинальное значение: Напряжение
бортсети

B: В норме ли результаты проверки?

ДА :

Замените электронный блок управления
системой ETACS.

НЕТ :

Переходите к этапу 4.

ЭТАП 4. Измерение напряжения на разъеме
В110 переключателя фонаря заднего хода

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Положение ключа зажигания: ON (вкл.)

AC303810

Разъем: C226

AD

Монтажный блок (вид сзади)

Вид со стороны жгута
проводов

C226

<Автомобили с левым рулем>

28

37

43

29

44

38

23

32

41

24

25

26

27

34

42

36 35

33

21

22

30

39

40

31

AC303867

Вид со стороны жгута
проводов

Монтажный блок (вид сзади)

Разъем: C226

AC

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

<Автомобили с правым рулем>

Разъем: С226
(Вид со стороны
жгута проводов)

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

AC301541 ED

AC303784 AD

B110(B)

Вид со стороны
жгута проводов

Разъем: B110 <Автомобиль с двигателем 4G1
и левым расположением органов управления>

AC303792

Разъем: B110 <Автомобиль с двигателем 4G6
и левым расположением органов управления>

AD

B110(B)

Вид со стороны
жгута проводов

AC303788 AC

Вид со стороны
жгута проводов

B110(B)

Разъем: B110 <Автомобиль с двигателем 4G1
и правым расположением органов управления>

AC303796

Разъем: B110 <Автомобиль с двигателем 4G6
и правым расположением органов управления>

AC

Вид со стороны
жгута проводов

B110(B)
