Mitsubishi Lancer / Lancer Wagon. Руководство - часть 422





54C414

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 2. Таблица данных контрольного
устройства системы SWS
Проверьте входные сигналы, перечисленные
ниже, которые имеют отношение к функции
предупреждения световым сигналом
об открытых дверях.

<Выбранная позиция> Электронный блок

управления системой ETACS

Дверь водителя открыта

Номинальное значение: Регистрируется
исправное состояние.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Обратитесь к методике проверки М4
"Не получен сигнал переключателя
передней левой двери <Автомобили
с левым расположением органов
управления>",

CTP. 54C-434

Обратитесь к методике проверки М4.
"Не получен сигнал переключателя
передней правой двери <Автомобили
с правым расположением органов
управления>",

CTP. 54C-437

.

ЭТАП 3. Проверка сигналов
Проверьте входные сигналы, перечисленные
ниже, которые имеют отношение к функции
предупреждения световым сигналом
об открытых дверях.

Номинальное значение: Приборы
MUTII/III подают звуковой сигнал или
происходит колебание стрелки
вольтметра.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 4.

НЕТ :

Обратитесь к методике проверки M13
"Не получен сигнал переключателя всех
дверей <Автомобили с левым
расположением органов управления>",

CTP. 54C-475

. Обратитесь к методике

проверки M13. "Не получен сигнал
переключателя всех дверей
<Автомобили с правым расположением
органов управления>",

CTP. 54C-480

.

Показа
тель №

Наименование
позиции

Номинальное
состояние

Позиция
32

DR DOOR SW
выключатель двери
водителя

ON (включено)

Переключатель
системы

Проверяемое состояние

Выключатели всех
дверей

Одна дверь открыта, все
остальные двери закрыты

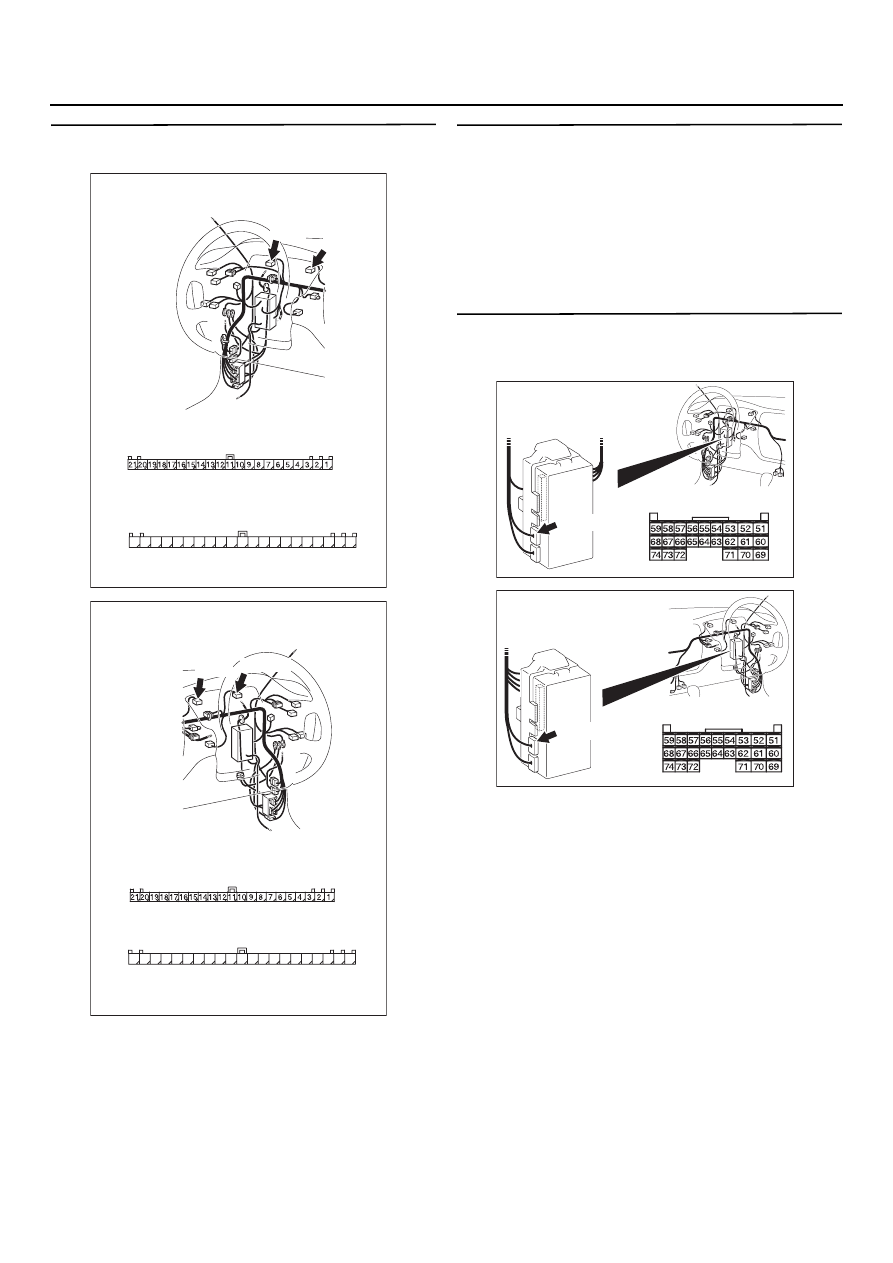

54C415

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 4. Проверка разъема выключателей:
Разъемы С04 и С06 комбинации приборов

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 5.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 5. Проверка состояния контрольной
лампы предупреждения об открытых дверях
Проверьте состояние контрольной лампы
предупреждения об открытых дверях.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 6.

НЕТ :

Замените контрольную лампу
предупреждения об открытых дверях.

ЭТАП 6. Проверка разъема выключателей:
Разъем С227 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Отремонтируйте неисправный разъем.

AC303799

Разъемы: C04, C06

AE

C06(L)

C04

<Автомобиль с левым рулем>

C04

C06

Вид со стороны жгута проводов

Вид со стороны жгута проводов

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

AC303815

Разъемы: C04, C06

AL

<Автомобили с правым рулем>

C04

Со стороны жгута проводов

C06

Со стороны жгута проводов

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

C04

C06(L)

AC303810

Разъем: C227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C227

AD

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с правым рулем>

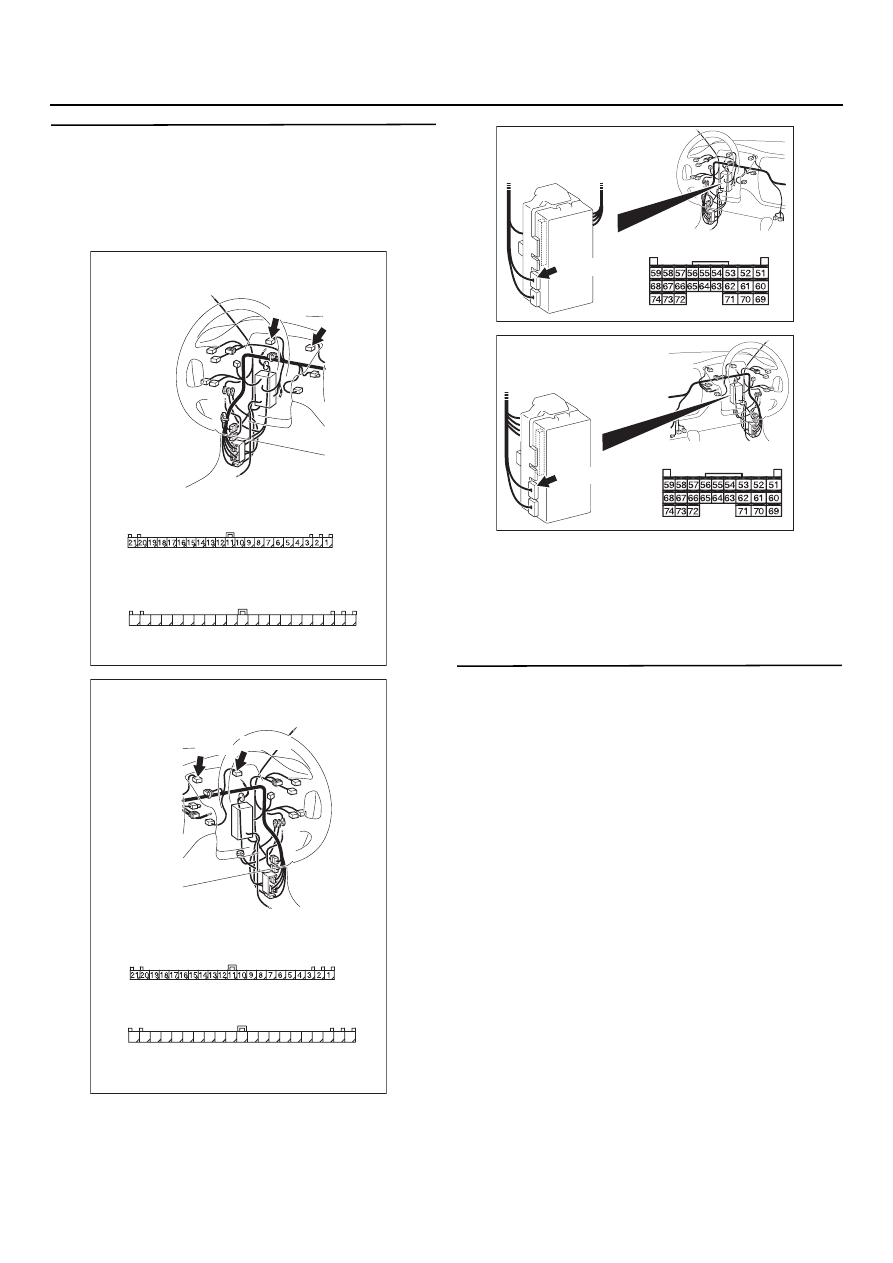

54C416

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 7. Проверка состояния жгута проводов
от разъема С227 (клеммы № 59, 68)
электронного блока управления системой
ETACS к разъему С06 (клемма № 34)
комбинации приборов и разъему С04
(клемма № 8) комбинации приборов

Проверьте состояние входной и выходной
линий на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 8.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 8. Повторная проверка системы
Замените электронный блок управления
системой ETACS, после чего проверьте
нормальность включения/выключения
контрольной лампы системы предупреждения
об открытых дверях.
(1) Замените электронный блок управления

системой ETACS.

(2) Убедитесь в том, что контрольная лампа

предупреждения об отрытых дверях
нормально включается/выключается.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените панель приборов в сборе.

AC303799

Разъемы: C04, C06

AE

C06(L)

C04

<Автомобиль с левым рулем>

C04

C06

Вид со стороны жгута проводов

Вид со стороны жгута проводов

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

AC303815

Разъемы: C04, C06

AL

<Автомобили с правым рулем>

C04

Со стороны жгута проводов

C06

Со стороны жгута проводов

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

C04

C06(L)

AC303810

Разъем: C227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C227

AD

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с правым рулем>

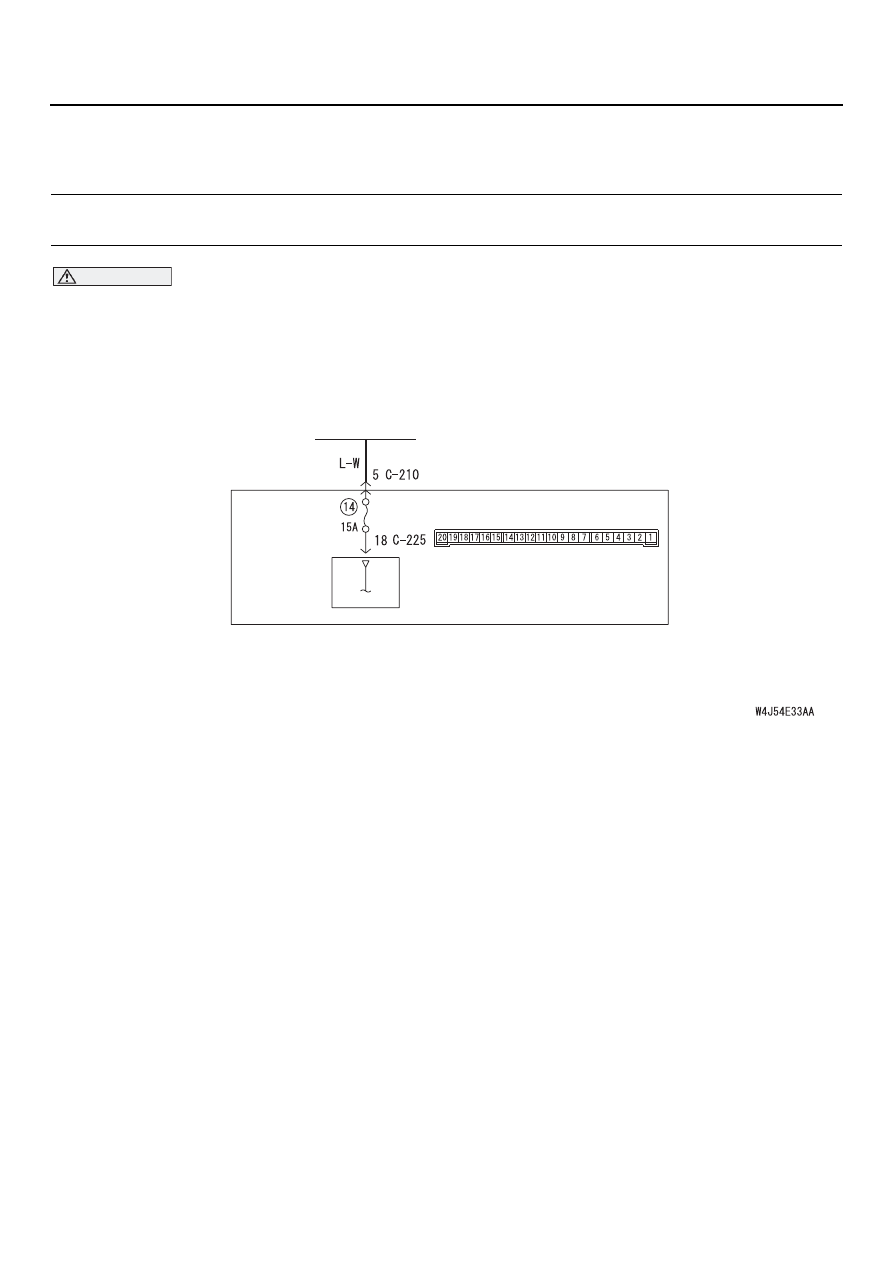

54C417

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

МЕТОДИКА ПРОВЕРКИ М1: Не получен сигнал замка зажигания, находящегося
в положении АСС (вспомогательное оборудование)

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепи входного сигнала.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Используется входной сигнал замка зажигания
(в положении "АСС") при работе, с перечислен
ными ниже, функциями. Если сигнал аномален,
эти функции нормально работать не будут.

Стеклоочиститель и омыватель ветрового
стекла.

Стеклоочиститель и омыватель стекла
задней двери.

Функция автоматического выключения
освещения салона.

Возможные причины

Неисправность электронного блока
управления системой ETACS.

Повреждение жгута проводов или разъемов.

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

ЭБУ системы
ETACS

ЗАМОК
ЗАЖИГАНИЯ (АСС)

Вид со стороны монтажного блока

Входная цепь замка зажигания (АСС)

МОНТАЖНЫЙ БЛОК
