54C434

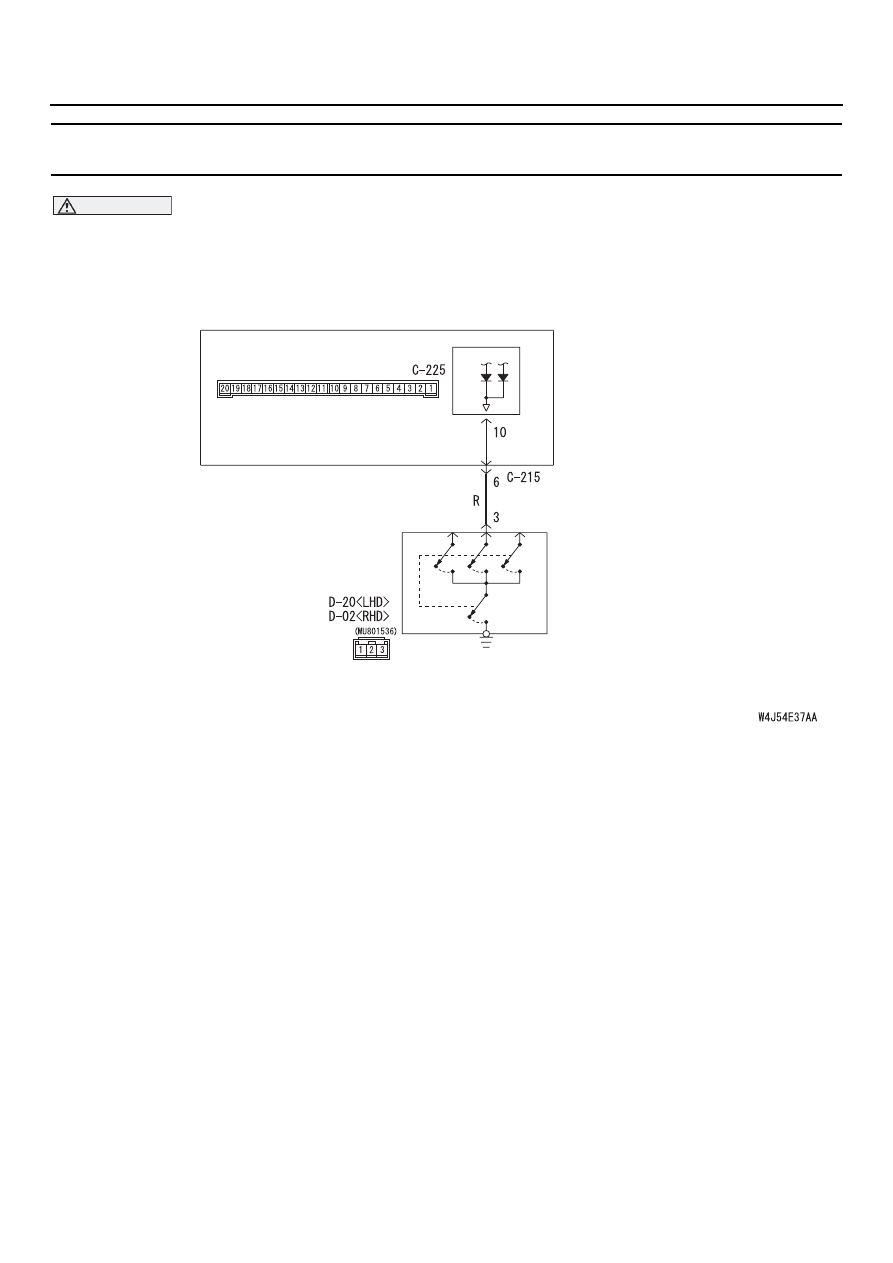

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ М4: Не получен сигнал выключателя двери (передняя левая)
<Автомобили с левым расположением органов управления>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепи входного сигнала.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Используется входной сигнал замка зажигания
об оставленном ключе при работе, с пере
численными ниже, функциями. Если сигнал
аномален, эти функции нормально работать
не будут.

•

Функция (световая) напоминания
об оставленном ключе в замке зажигания.

•

Функция автоматического отключения фар
головного света.

•

Плафоны освещения салона.

•

Лампа индикации открытой двери.

Возможные причины

•

Неисправность переключателя двери
водителя.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

Вид со стороны монтажного блока

Цветовая кодировка проводов
B : Черный LG : Бледнозеленый G : Зеленый L : Синий W : Белый Y : Желтый SB : Голубой
BR : Коричневый O : Оранжевый GR : Серый R : Красный P : Розовый V : Фиолетовый

ЭБУ системы ETACS

Выключатель передней левой двери
(автомобиль с левым расположением
органов управления)
Выключатель передней правой двери
(автомобиль с правым расположением
органов управления)

Входная цепь выключателей дверей

МОНТАЖНЫЙ БЛОК

ВЫКЛ.

ВЫКЛ. ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВКЛ.

ПРИМЕЧАНИЕ
*1: Автомобиль с левым расположением
органов управления (LHD)
*2: Автомобиль с правым расположением
органов управления (RHD)

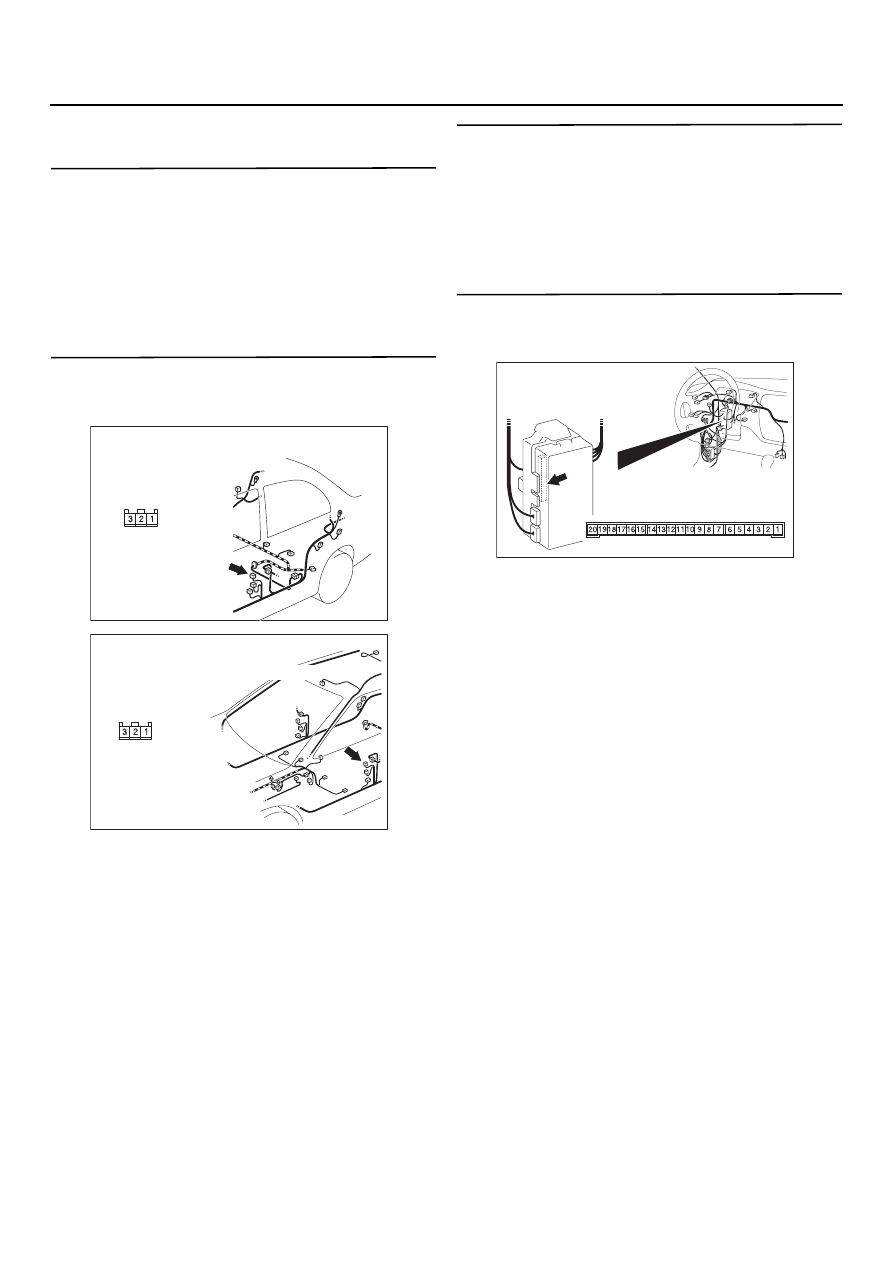

54C435

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка правильности установки
выключателя двери
Проверьте правильно ли установлен
выключатель предней правой двери.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Установите выключатель двери
правильно.

ЭТАП 2. Проверка разъема выключателей:
Разъем D20 выключателя передней правой
двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 3. Проверка состояния выключателя
передней правой двери
См. главу 42, "Дверь",

CTP. 42-35

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 4.

НЕТ :

Замените выключатель передней
правой двери.

ЭТАП 4. Проверка разъема выключателей:
Разъем С225 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 5.

НЕТ :

Отремонтируйте неисправный разъем.

AC303871 AE

Вид со стороны
жгута проводов

Разъем: D20 <Автомобиль с кузовом "Седан"
и с левым расположением органов управления>

AC303915

Вид со стороны
жгута проводов

Разъем: D20 <Автомобиль
с кузовом "Универсал" и с левым
расположением органов управления>

AC303810

Разъем: C225

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

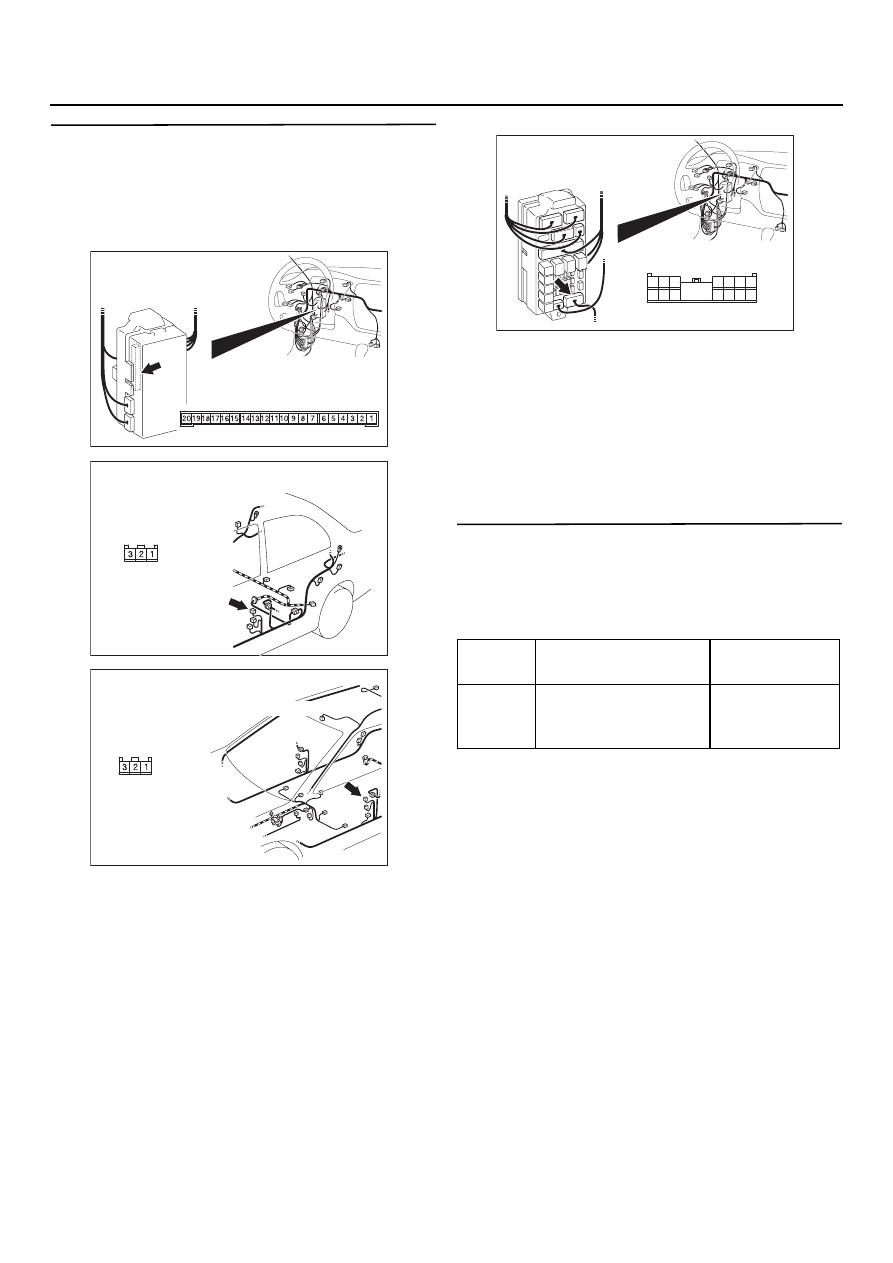

54C436

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 5. Проверка состояния жгута проводов
между разъемом D20 (клемма № 3)
выключателя передней левой двери
и разъемом С225 (клемма № 10)
электронного блока управления системой
ETACS

NOTE:

Перед проверкой жгута проводов, проверьте
соединительный разъем C215, отремонти
руйте его, в случае необходимости.

•

Проверьте состояние входной линии
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 6.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 6. Таблица данных контрольного
устройства системы SWS

<Выбранная позиция> Электронный блок

управления системой ETACS

•

Дверь водителя открыта

Номинальное значение: Регистрируется
исправное состояние.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

НЕТ :

Замените электронный блок
управления системой ETACS.

AC303810

Разъем: C225

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303871 AE

Вид со стороны
жгута проводов

Разъем: D20 <Автомобиль с кузовом "Седан"
и с левым расположением органов управления>

AC303915

Вид со стороны
жгута проводов

Разъем: D20 <Автомобиль
с кузовом "Универсал" и с левым
расположением органов управления>

Показа
тель №

Наименование
позиции

Номинальное
состояние

Позиция
32

DR DOOR SW
выключатель двери
водителя

ON (включено)

AC303808

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C215

<Автомобили с левым рулем>

14 13

4 3

54C437

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ М4: Не получен сигнал выключателя двери (передняя правая).
<Автомобили с правым расположением органов управления>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепи входного сигнала.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Входной сигнал выключателя двери (передняя
левая) применяется при работе со следующими
функциями. Если сигнал аномален, эти функции
нормально работать не будут.

•

Функция (световая) напоминания об
оставленном ключе в замке зажигания.

•

Функция автоматического отключения фар
головного света.

•

Плафоны освещения салона.

Возможные причины

•

Неисправность выключателя передней
правой двери.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

Вид со стороны монтажного блока

ЭБУ системы ETACS

Входная цепь выключателей дверей

МОНТАЖНЫЙ БЛОК

ВЫКЛ.

ВЫКЛ. ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВКЛ.
