54C342

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема C21
<Автомобили с левым расположением органов
управления>, разъема C121 <Автомобили с
правым расположением органов управления>,
разъема C138 <Автомобили с правым
расположением органов управления>,
соединительного разъема C105 <Автомобили
с правым расположением органов управления>
и разъемов монтажного блока C208, C211
и C212, отремонтируйте разъем(ы) при
необходимости.

Проверьте состояние линии питания на
наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 9. Проверка разъема выключателей:
Разъем С227 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 10.

НЕТ :

Отремонтируйте неисправный разъем.

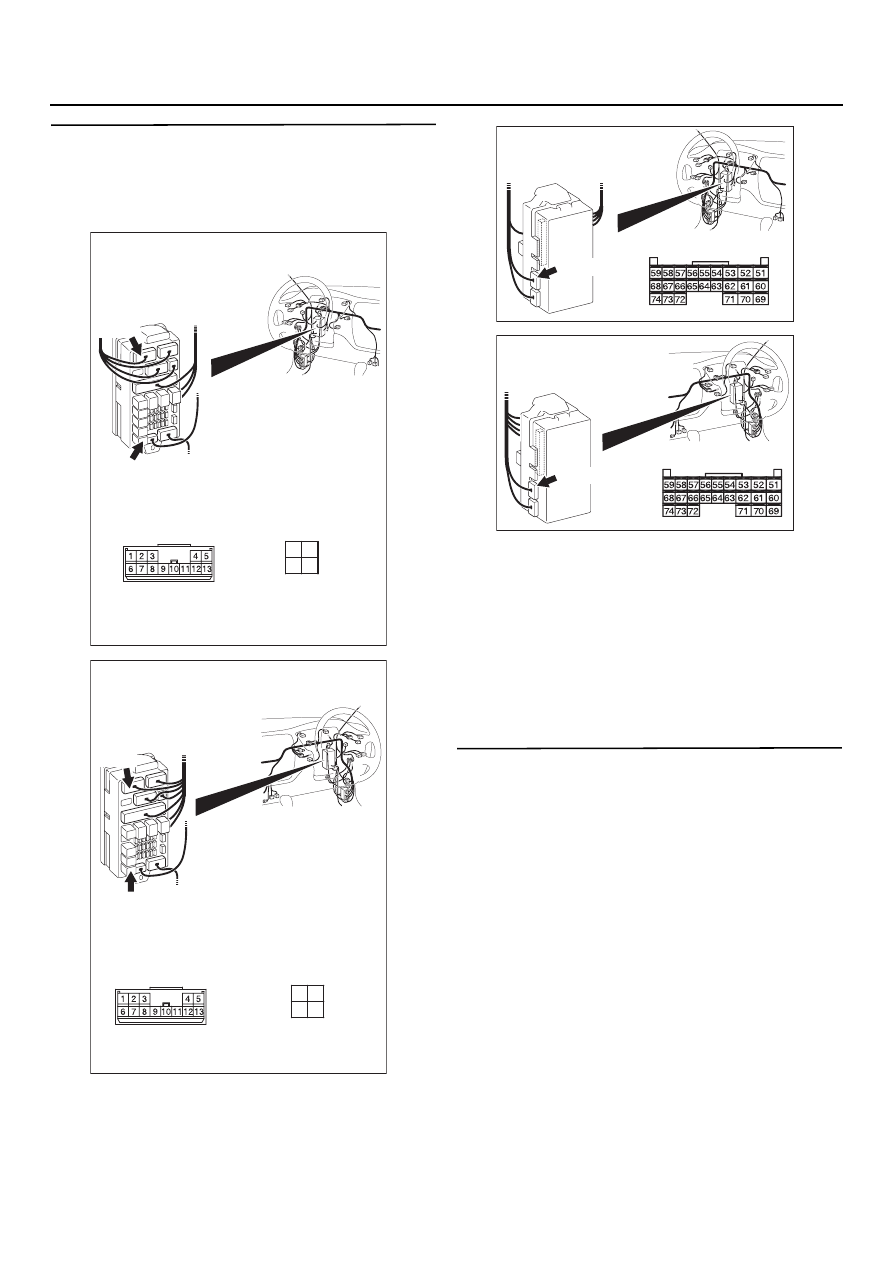

AC303810

Разъем: C227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C227

AD

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с правым рулем>

54C343

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 10. Проверка состояния жгута
проводов между разъемом С218 (клемма
№ 2) и разъемом С227 (клемма № 74)
электронного блока управления системой
ETACS

NOTE: Перед проверкой жгута проводов,
проверьте разъем C208 монтажного блока,
отремонтируйте разъем, в случае
необходимости.

Проверьте состояние выходных линий
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 11.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 11. Повторная проверка системы
Убедитесь в том, что задние противотуманные
фонари автомобиля горят нормально.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

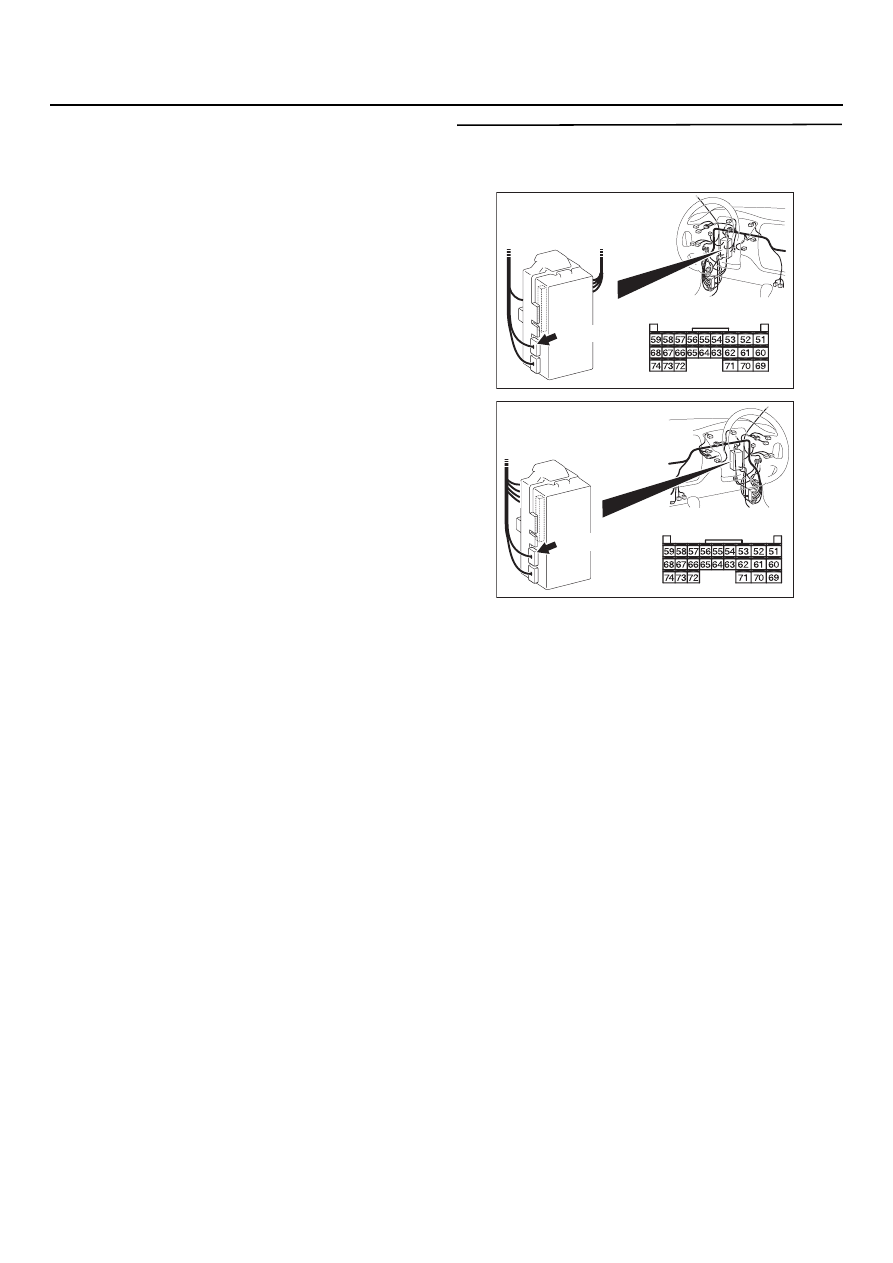

AC303809

C218

Вид со стороны
монтажного блока

3

1

2

4

C208

Разъемы: C208, C218

AT

C218

Монтажный блок (вид спереди)

<Автомобиль с левым рулем>

C208

Вид со стороны
жгута проводов

AC303823

Разъемы: C208, C218

AF

C218

Монтажный блок (вид спереди)

<Автомобиль с правым рулем>

C208

Вид со стороны
монтажного блока

3

1

2

4

C208

Вид со стороны
жгута проводов

C218

AC303810

Разъем: C227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C227

AD

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с правым рулем>

54C344

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ К3: Передние противотуманные фары или индикатор их включения
не работают

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если не горят передние противотуманные
фары, то возможны неисправности в разъемах
жгутов проводов, или перегорание ламп
или предохранителей.

Возможные причины

Перегоревшие лампы передних
противотуманных фар.

Повреждение жгута проводов или разъемов.

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Аккумуляторная
батарея

БЛОК
РЕЛЕ

РЕЛЕ
ПРОТИВОТУМАННЫХ ФАР

Передний ЭБУ

КОМБИНАЦИЯ
ПРИБОРОВ

Лампы противо
туманных фар
(левая)    (правая)

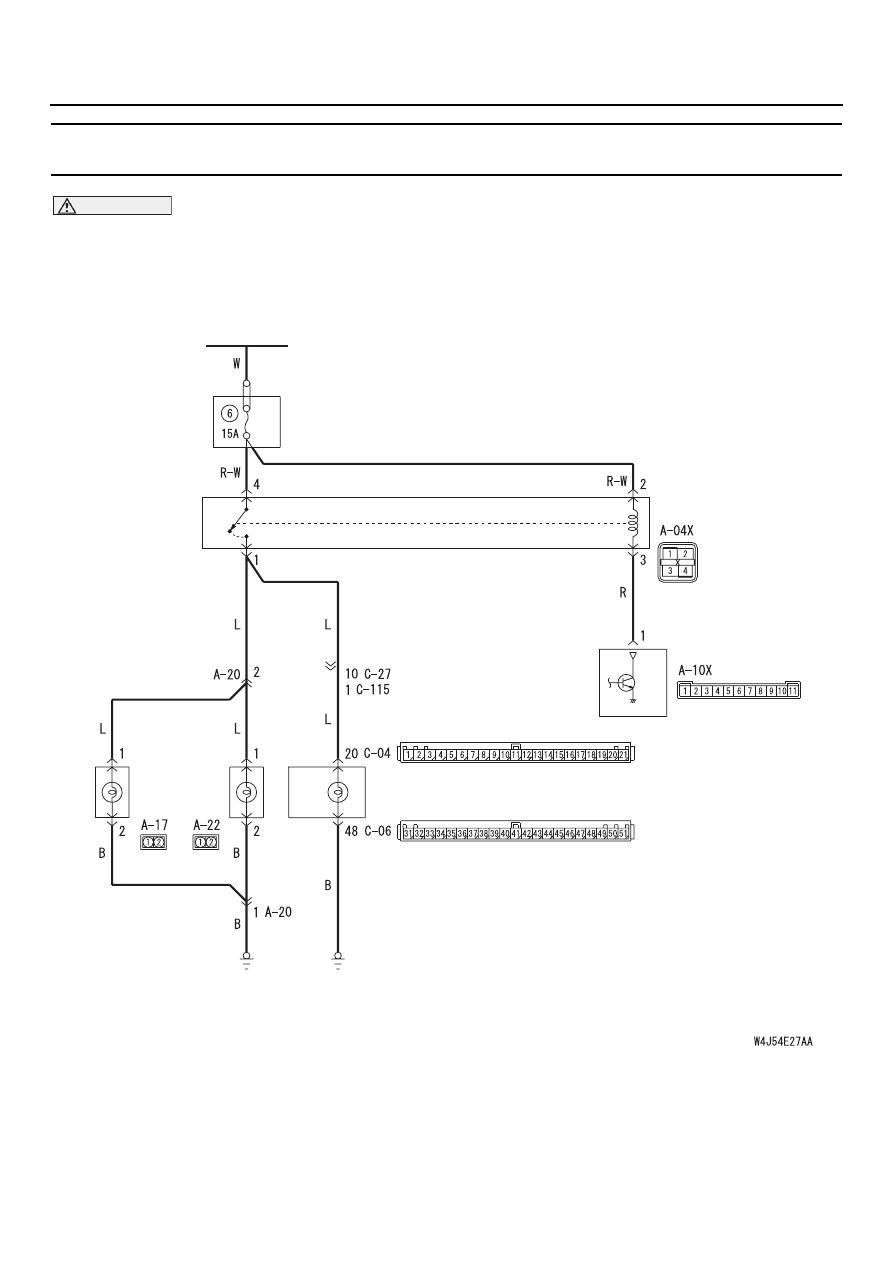

Цепь противотуманных фар

ВЫКЛ.

ВКЛ.

<Автомобиль с левым рулем>

<Автомобиль с правым рулем>

Индикатор включения противо туманных фар

54C345

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка разъема выключателей:
Разъем A22 <Правая сторона> или разъем
A17 <Левая сторона> передних
противотуманных фар, или разъем C06
<Лампаиндикатор включения передних
противотуманных фар> комбинации
приборов

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 2. Проверка состояния ламп передних
противотуманных фар или индикаторов
включения передних противотуманных фар
Проверьте состояние ламп(ы) на наличие
дефекта(ов).

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Замените неисправные лампы.

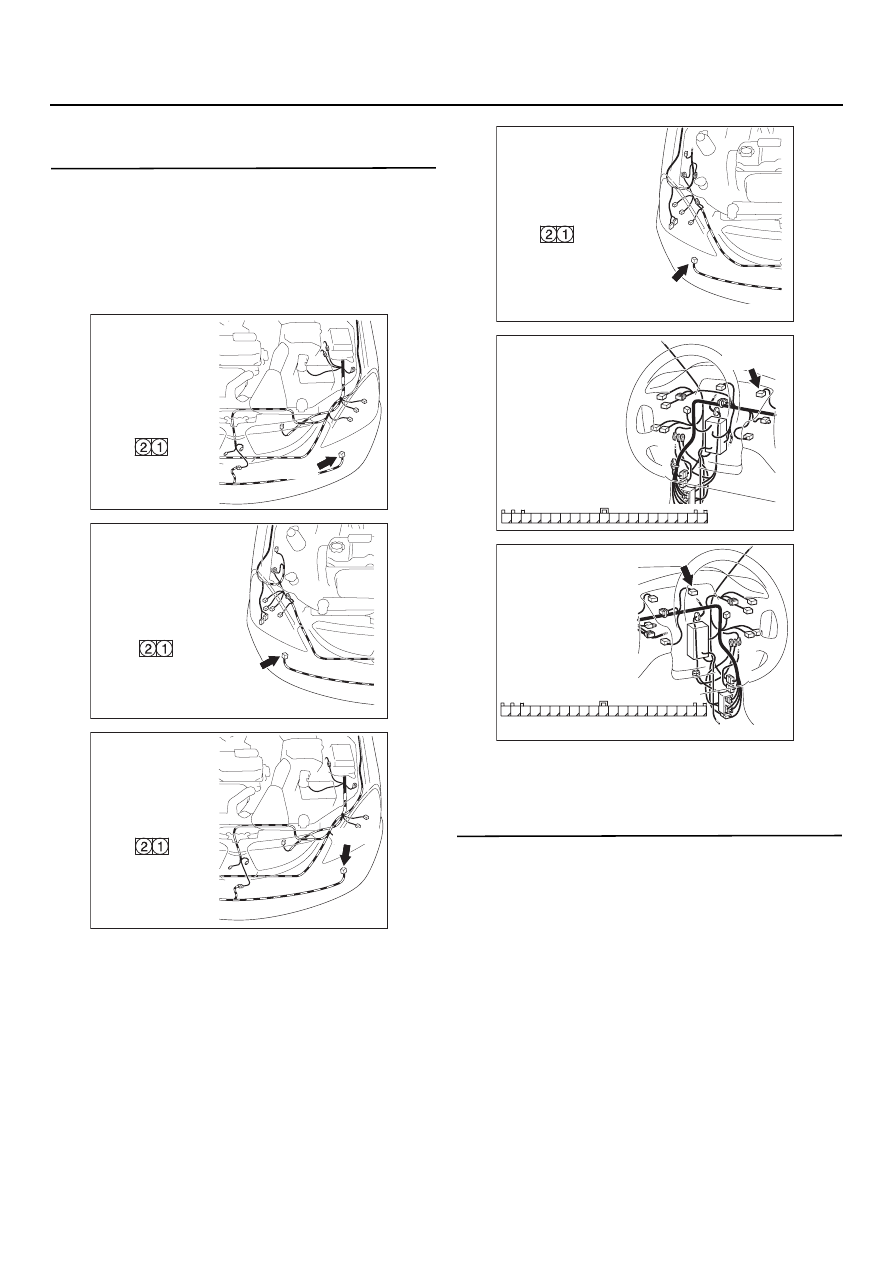

AC303857

Вид со стороны
жгута проводов

Разъем: A17
<Автомобиль
с левым рулем>

AE

A17

AC303839

Разъем: A22
<Автомобиль
с левым рулем>

AE

A22(B)

Вид со стороны
жгута проводов

AC303824

Разъем: A17
<Автомобиль
с правым рулем>

AD

Вид со стороны
жгута проводов

A17(B)

Разъем: A22
<Автомобиль
с правым рулем>

Вид со стороны
жгута проводов

A22(B)

AB

AC303825

AC303798

Разъем: C06
<Автомобили
с левым рулем>

AF

Со стороны жгута проводов

C06 (L)

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

AC303814

Разъем: C06
<Автомобили
с правым рулем>

AD

Со стороны жгута проводов

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

C06 (L)
