МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

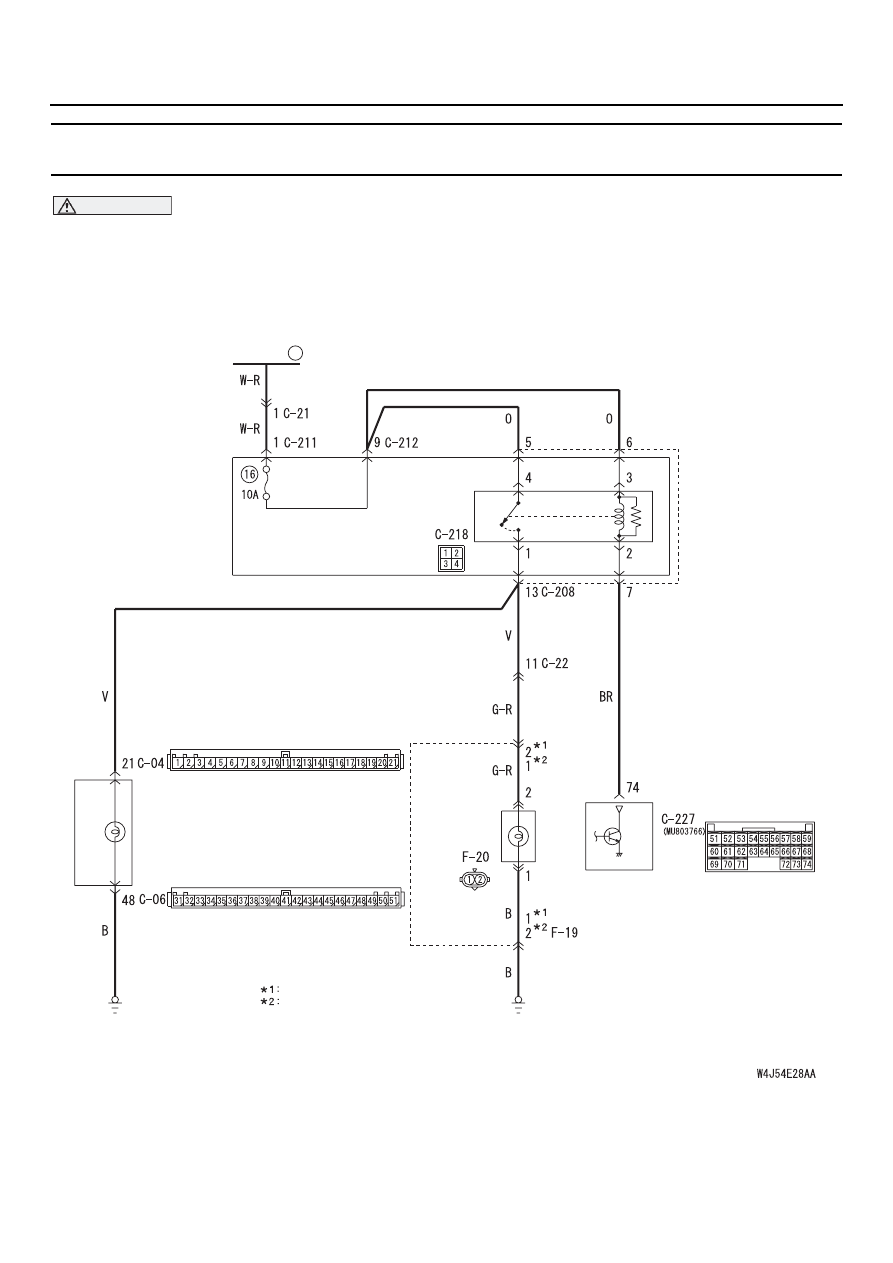

ЭТАП 6. Измерение напряжения на разъеме
реле А04Х передних противотуманных фар

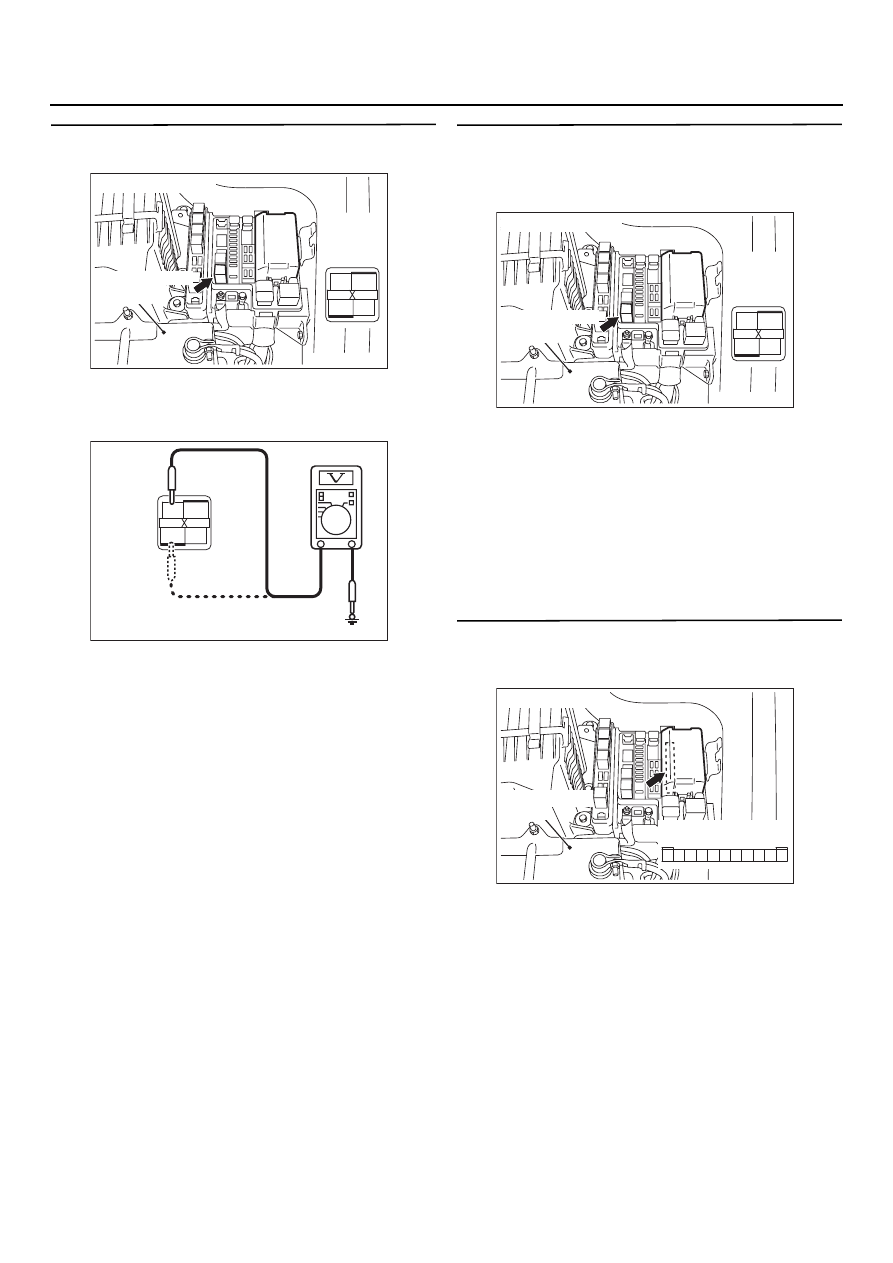

(1) Снимите реле передних противотуманных
фар, измерения проводите со стороны блока
реле.
(2) Измерьте напряжение между разъемом реле
передних противотуманных фар и "массой".
•
Измерьте напряжение на клемме № 2
разъема А04Х реле передних
противотуманных фар и "массе".
•
Измерьте напряжение на клемме № 4
разъема А04Х реле передних
противотуманных фар и "массе".
Номинальное значение: Напряжение
бортсети
B: В норме ли результаты проверки?
ДА :
Переходите к этапу 8.
НЕТ :
Переходите к этапу 7.

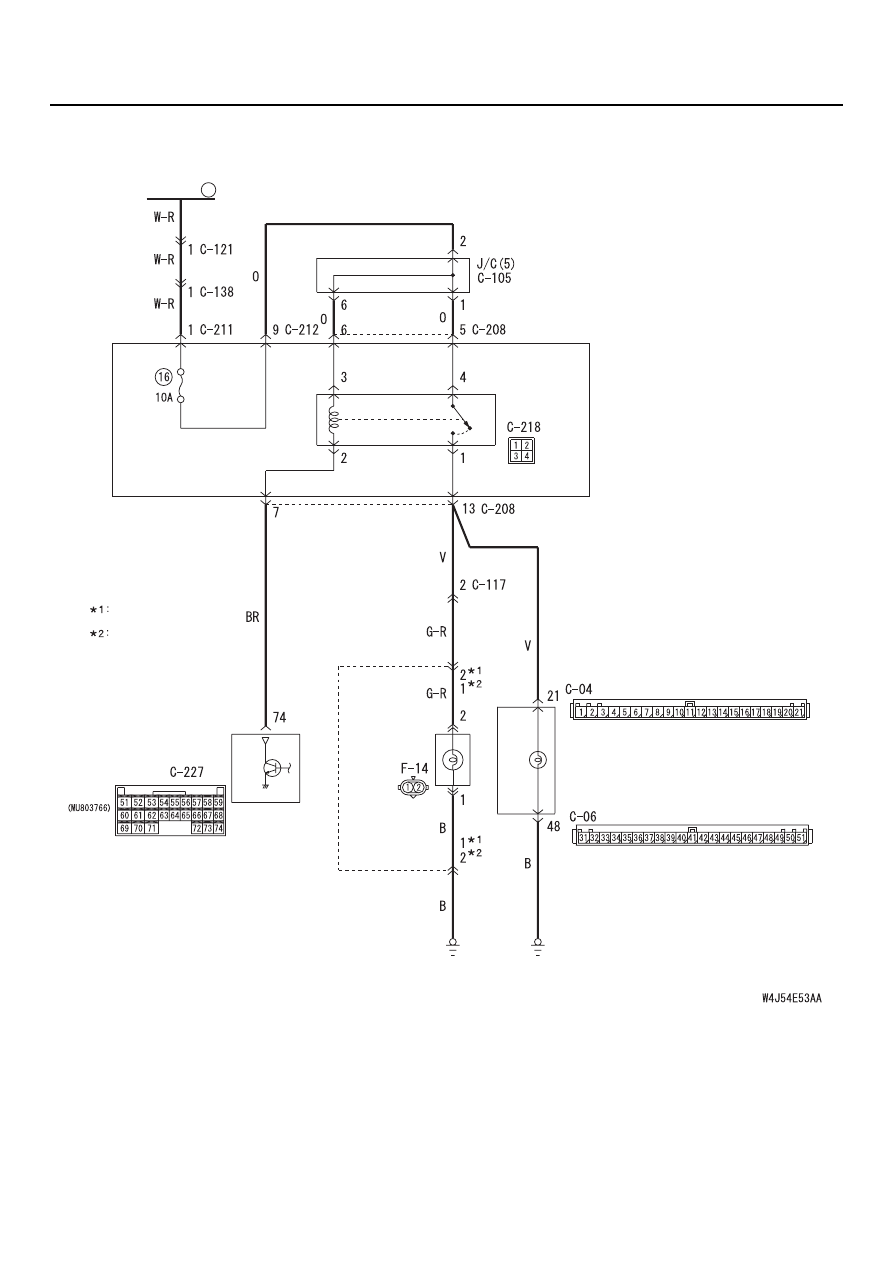

ЭТАП 7. Проверка состояния жгута проводов
между разъемом А04Х (клеммы № 2, 4)
реле передних противотуманных фар
и аккумуляторной батареей
•
Проверьте состояние линии питания на
наличие обрыва цепи.
B: В норме ли результаты проверки?
ДА :
Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",
CTP. 00-6
).
НЕТ :
Отремонтируйте жгут проводов.

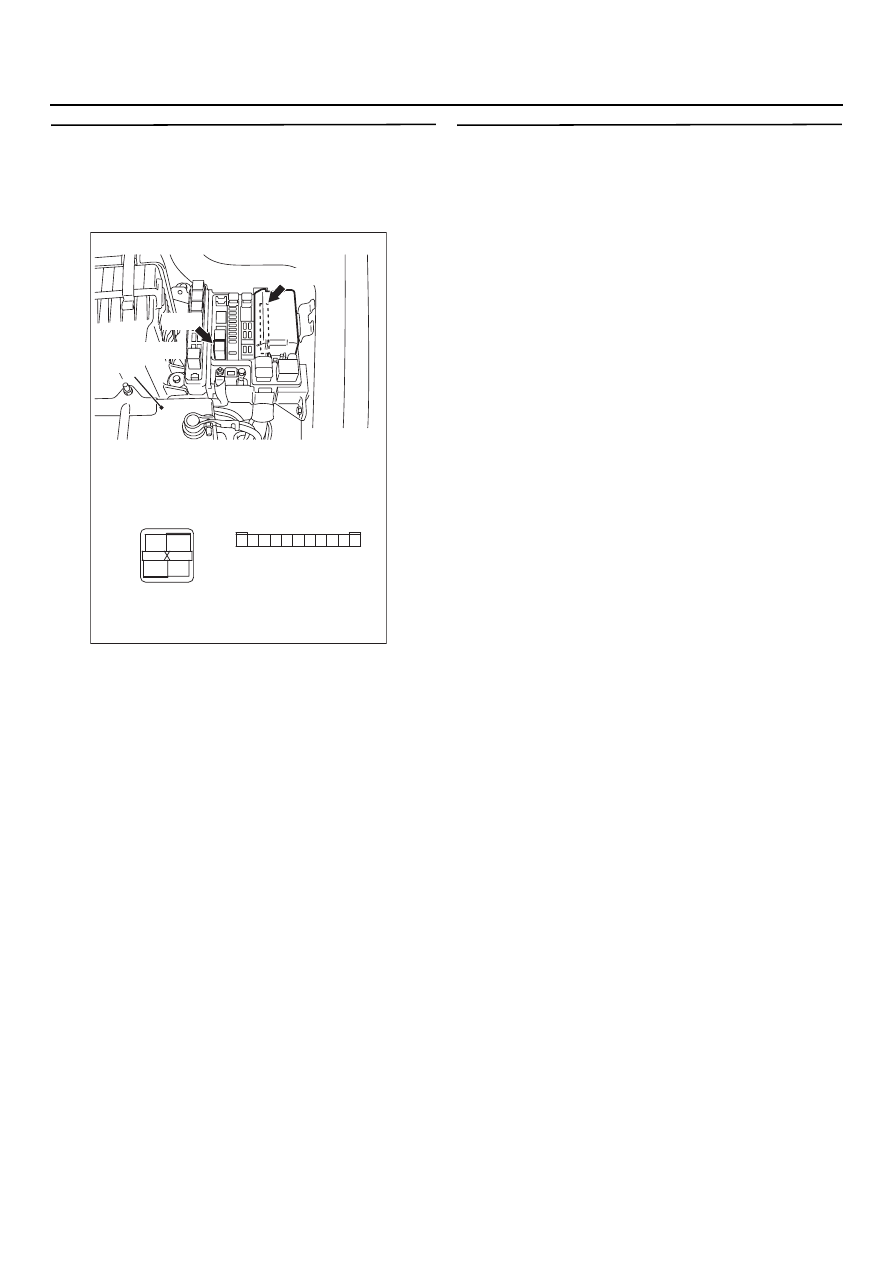

ЭТАП 8. Проверка разъема выключателей:
Разъем А10Х переднего электронного
блока управления
B: В норме ли результаты проверки?
ДА :
Переходите к этапу 9.
НЕТ :
Отремонтируйте неисправный разъем.
