Mitsubishi Lancer / Lancer Wagon. Руководство - часть 399





54C322

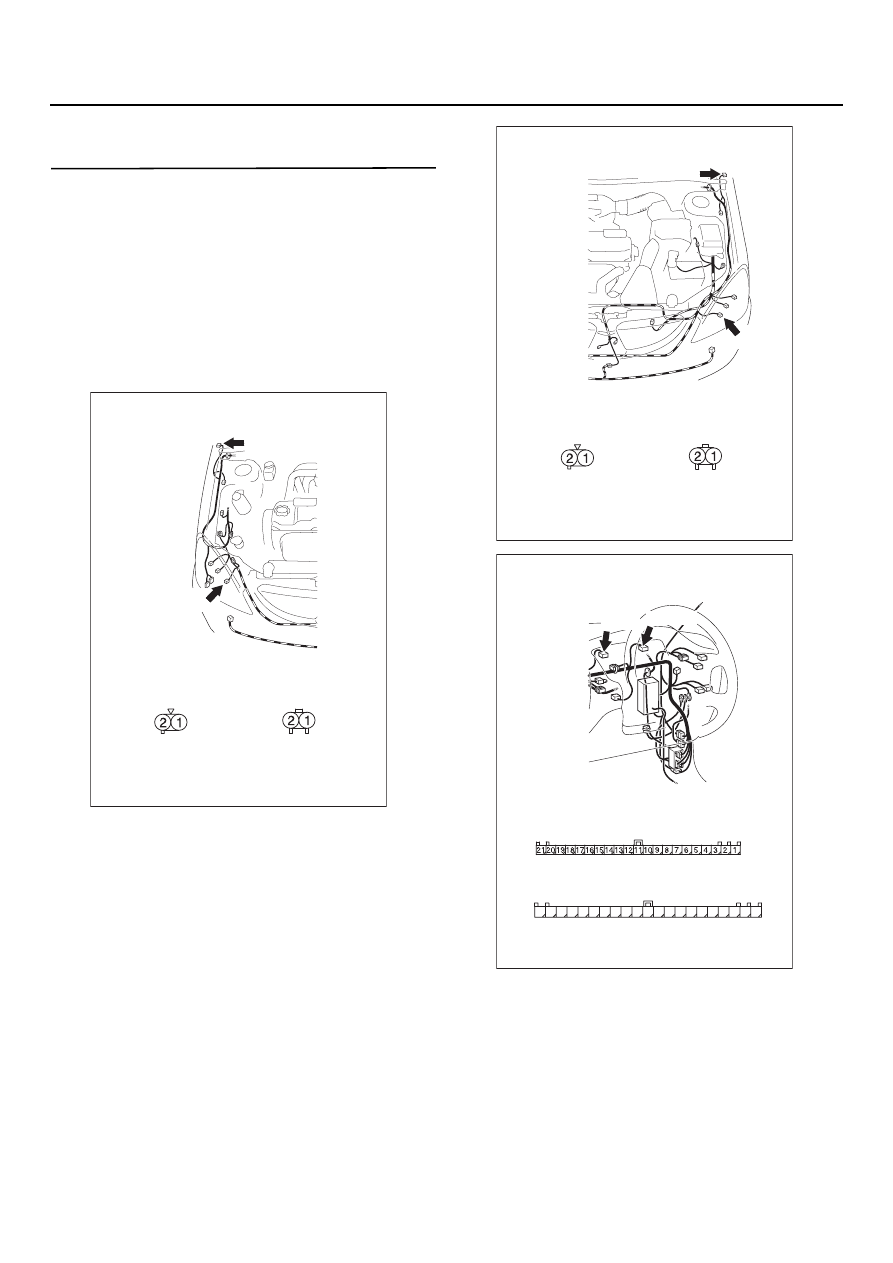

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка разъема выключателей:
A23 <Передний правый> или A16
<Передний левый> разъем передних
указателей поворота, A01 <Боковой
правый> или A02 <Боковой левый> разъем
боковых указателей поворотов, F11
<Задний правый> или F21 <Задний левый>
разъем заднего комбинированного фонаря,
разъем C06 <лампа индикации поворота>
и разъем C04 <лампа индикации левого
поворота> разъема комбинации приборов

AC303779

Разъемы: A01, A23
<Автомобиль с правым рулем>

A01(GR)

AB

A23

Вид со стороны жгута проводов

A01

A23

AC303781

Разъемы: A02, A16
<Автомобиль с правым рулем>

A02(GR)

AB

A16

Вид со стороны жгута проводов

A02

A16

AC303815

Разъемы: C04, C06

AL

<Автомобили с правым рулем>

C04

Со стороны жгута проводов

C06

Со стороны жгута проводов

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

C04

C06(L)

54C323

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Отремонтируйте неисправный разъем.

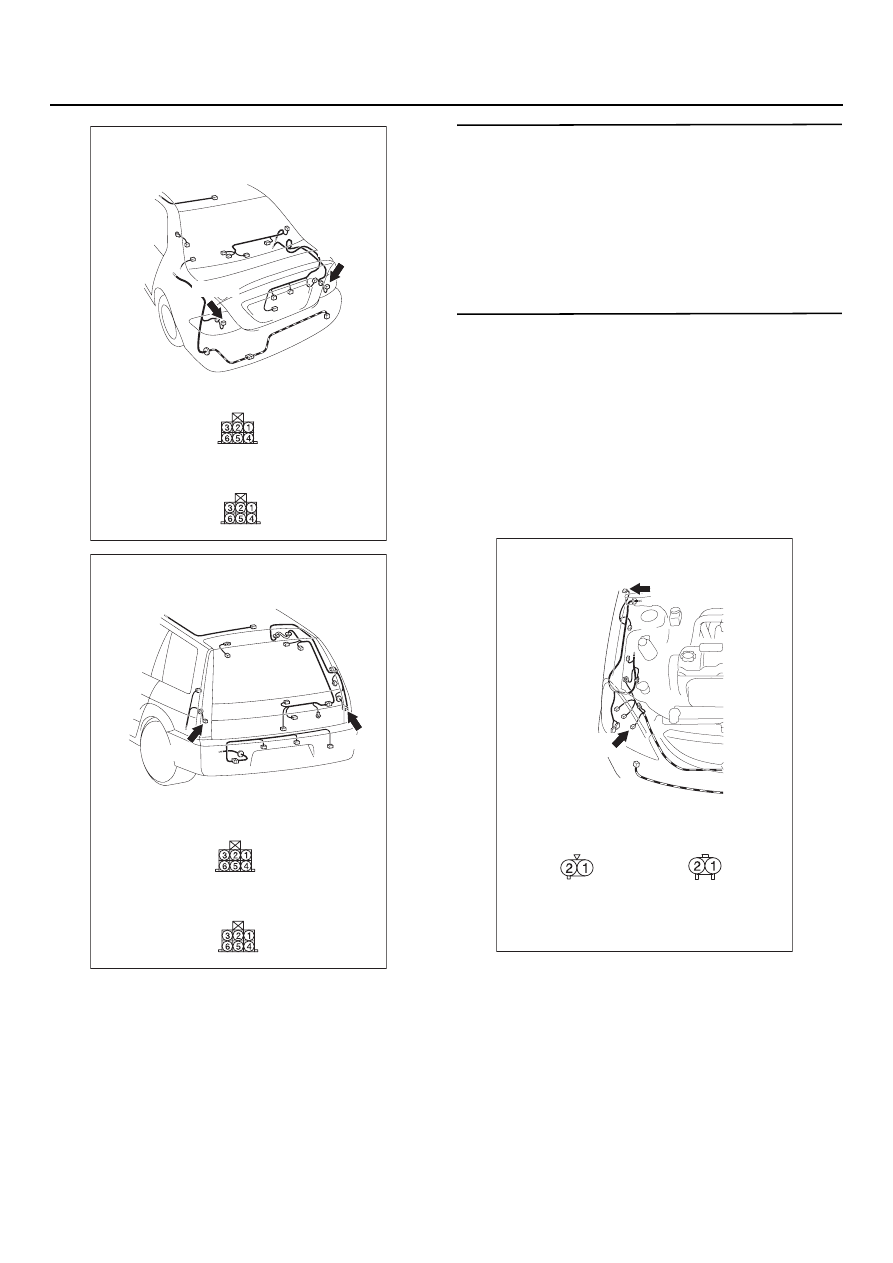

ЭТАП 2. Проверка состояния ламп фонарей
указателей поворота или индикаторов
поворота на панели уприборов
Проверьте состояние ламп(ы) на наличие
дефекта(ов).

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Замените неисправные лампы.

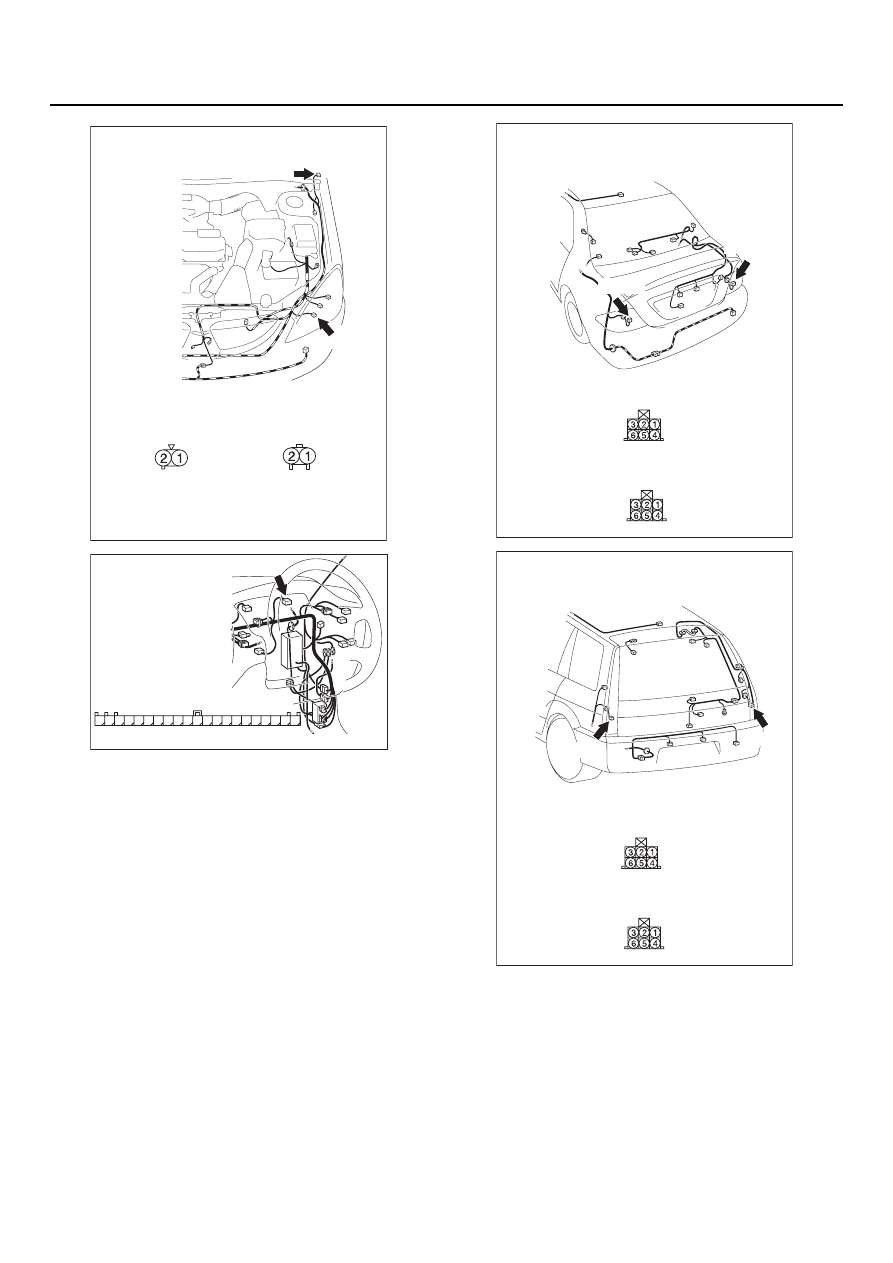

ЭТАП 3. Измерение сопротивления на
разъеме A23 <Передний правый> или на
разъеме A16 <Передний левый> передних
указателей поворота, на разъеме A01
<Боковой правый> или на разъеме A02
<Боковой левый> боковые указатели
поворотов, на разъеме F11 <Задний
правый> или на разъеме F21 <Задний
левый> заднего комбинированного фонаря,
на разъеме C06 <лампыиндикатора
поворота> комбинации приборов

AC303946

Разъемы: F11, F21

<Автомобиль с кузовом "Седан" и с правым
расположением органов управления>

Вид со стороны жгута проводов

F11

AC

F11(B)

Вид со стороны жгута проводов

F21

F21(B)

AC303957

Разъемы: F11, F21

<Автомобиль с кузовом "Универсал" и с правым
расположением органов управления>

Вид со стороны жгута проводов

F11

AD

F11(B)

Вид со стороны жгута проводов

F21

F21(B)

AC303779

Разъемы: A01, A23
<Автомобиль с правым рулем>

A01(GR)

AB

A23

Вид со стороны жгута проводов

A01

A23

54C324

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между разъемом

неисправной лампы фонаря и "массой".

AC303781

Разъемы: A02, A16
<Автомобиль с правым рулем>

A02(GR)

AB

A16

Вид со стороны жгута проводов

A02

A16

AC303814

Разъем: C06
<Автомобили
с правым рулем>

AD

Со стороны жгута проводов

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

C06 (L)

AC303946

Разъемы: F11, F21

<Автомобиль с кузовом "Седан" и с правым
расположением органов управления>

Вид со стороны жгута проводов

F11

AC

F11(B)

Вид со стороны жгута проводов

F21

F21(B)

AC303957

Разъемы: F11, F21

<Автомобиль с кузовом "Универсал" и с правым
расположением органов управления>

Вид со стороны жгута проводов

F11

AD

F11(B)

Вид со стороны жгута проводов

F21

F21(B)

54C325

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

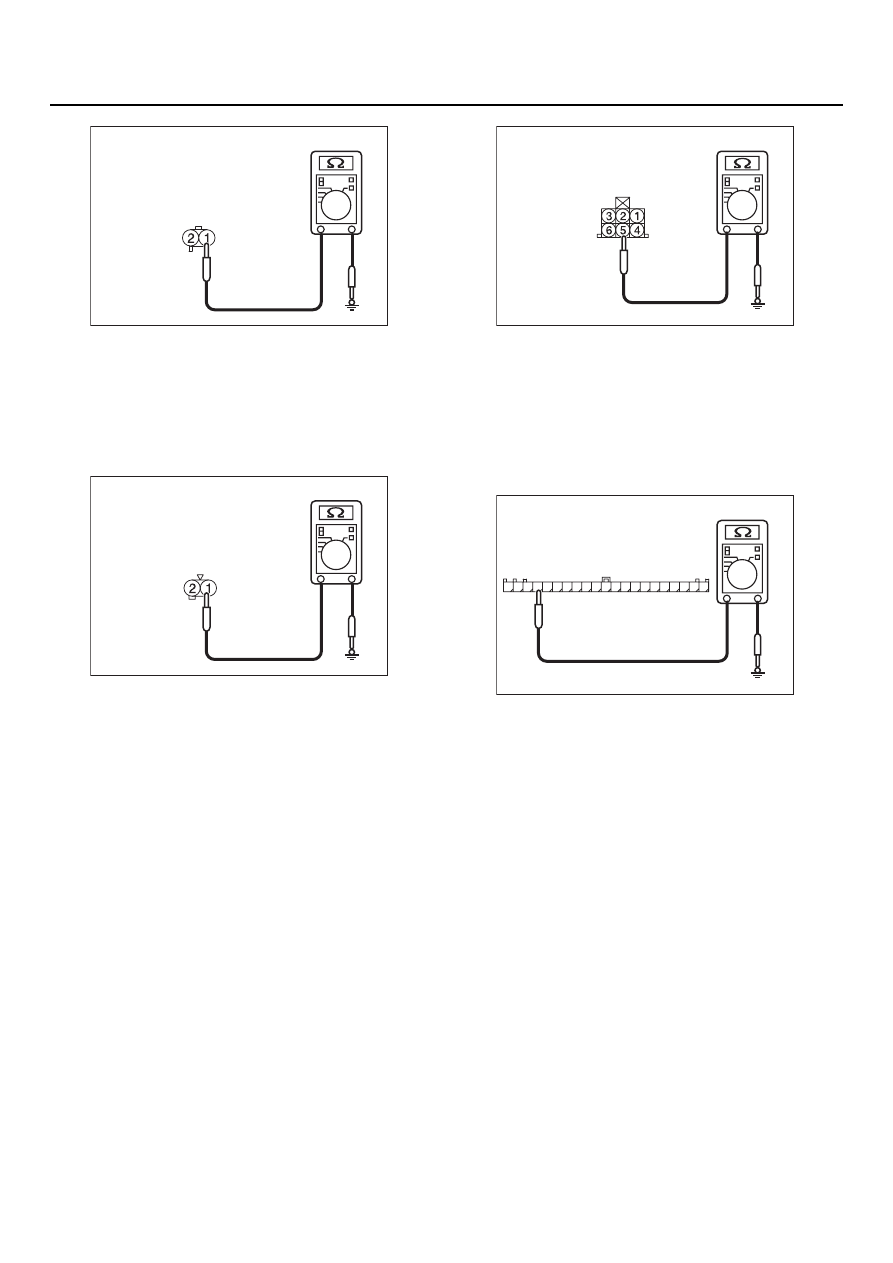

Измерьте сопротивление между разъемом

A23 (клемма № 1) <Передняя правая>
фары головного света в сборе и "массой".

Измерьте сопротивление между
разъемом A16 (клемма № 1) <Передняя
левая> фары головного света в сборе
и "массой".

Измерьте сопротивление между разъемом

A01 (клемма № 1) <Боковой правый>
бокового указателя поворотов и "массой"

Измерьте сопротивление между
разъемом A02 (клемма № 1) <Боковой
левый> бокового указателя поворотов
и "массой"

Измерьте сопротивление между разъемом

F11 (клемма № 5) <Правый задний
фонарь> заднего комбинированного
фонаря и "массой"

Измерьте сопротивление между
разъемом F21 (клемма № 5) <Левый
задний фонарь> заднего
комбинированного фонаря и "массой"

Измерьте сопротивление между разъемом

C06 (клемма № 48) <Индикатор
включения сигналов поворота>
комбинации  приборов и "массой".

Номинальное значение:
2  Ом не более

B: В норме ли результаты проверки?

ДА

 : Переходите к этапу 5.

НЕТ

 : Переходите к этапу 4.

AC301541 DJ

Разъемы А16, А23
(вид со стороны жгута проводов)

AC301541 DK

Разъемы А01, А02
(вид со стороны жгута проводов)

AC301541 DE

Разъемы: F11, F21
(Вид со стороны
жгута проводов)

AC301541 DL

Разъем C06
(вид со стороны жгута проводов)

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42
