Mitsubishi Lancer / Lancer Wagon. Руководство - часть 397
54C314
МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ
•

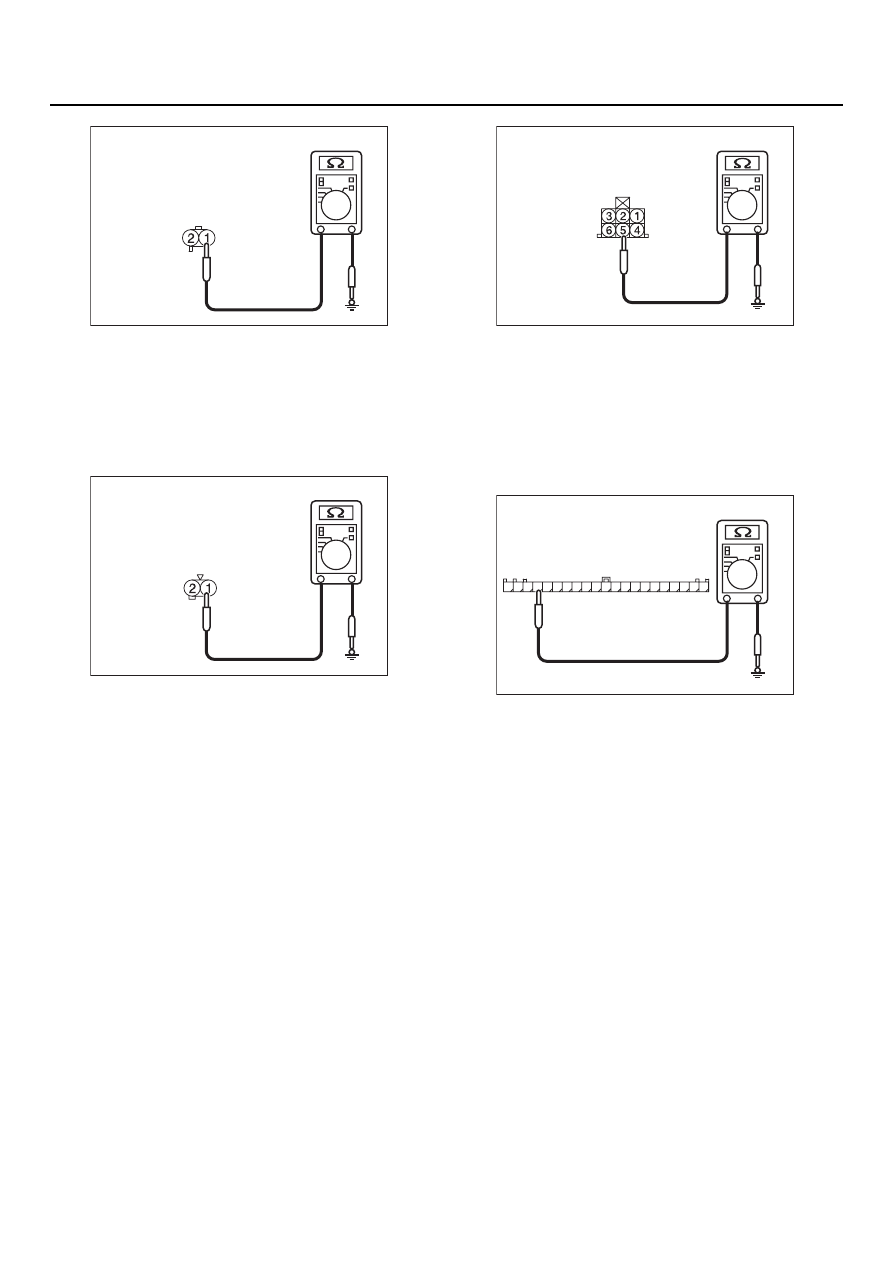

Измерьте сопротивление между разъемом
A23 (клемма № 1) <Передняя правая>
фары головного света в сборе и "массой".
•
Измерьте сопротивление между
разъемом A16 (клемма № 1) <Передняя
левая> фары головного света в сборе
и "массой".
•
Измерьте сопротивление между разъемом
A01 (клемма № 1) <Боковой правый>
бокового указателя поворотов и "массой"
•
Измерьте сопротивление между
разъемом A02 (клемма № 1) <Боковой
левый> бокового указателя поворотов
и "массой"
•
Измерьте сопротивление между разъемом
F11 (клемма № 5) <Правый задний
фонарь> заднего комбинированного
фонаря и "массой"
•
Измерьте сопротивление между
разъемом F21 (клемма № 5) <Левый
задний фонарь> заднего комбинирован
ного фонаря и "массой"
•
Измерьте сопротивление между разъемом
C06 (клемма № 48) <Индикатор
включения сигналов поворота>
комбинации приборов и "массой".
Номинальное значение:
2 Ом не более
B: В норме ли результаты проверки?
ДА
: Переходите к этапу 5.
НЕТ
: Переходите к этапу 4.

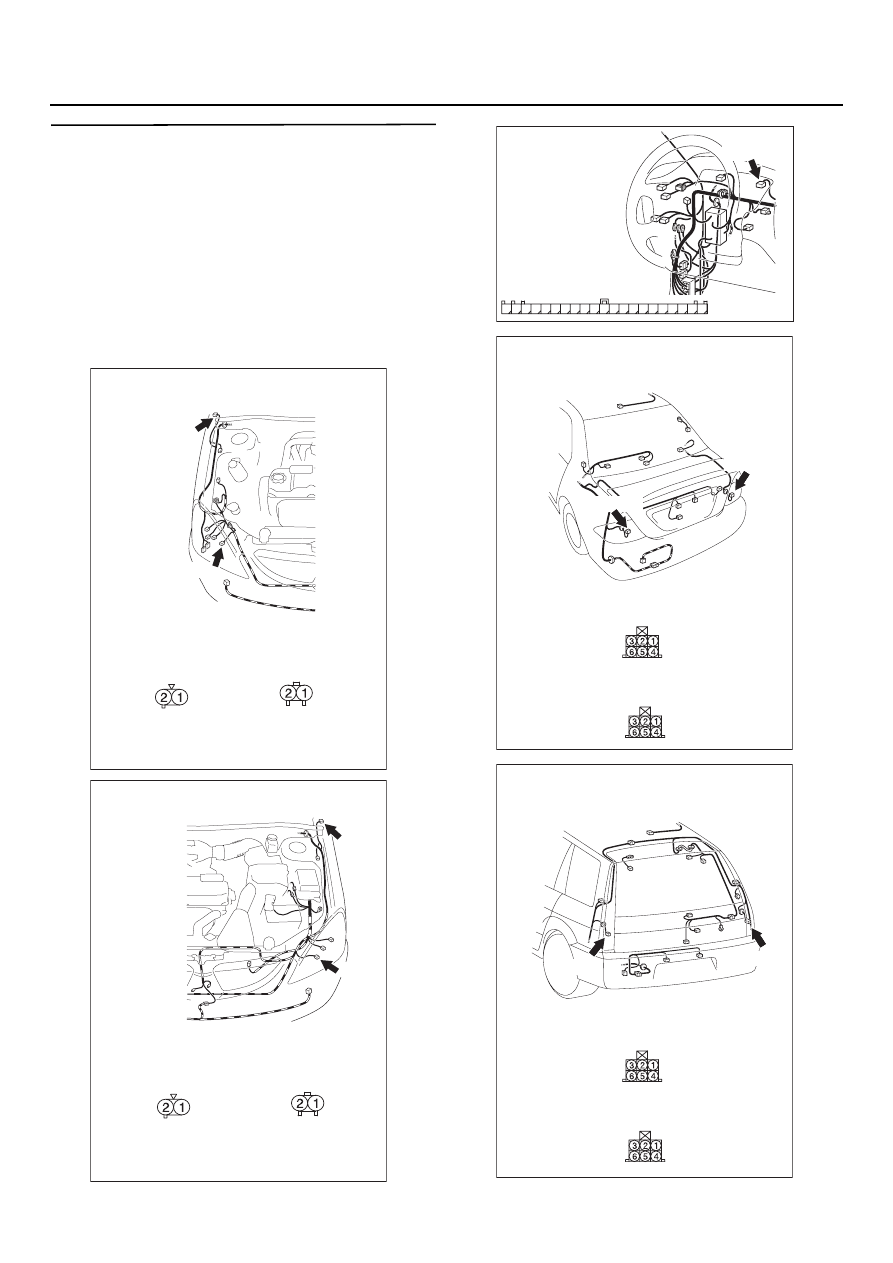

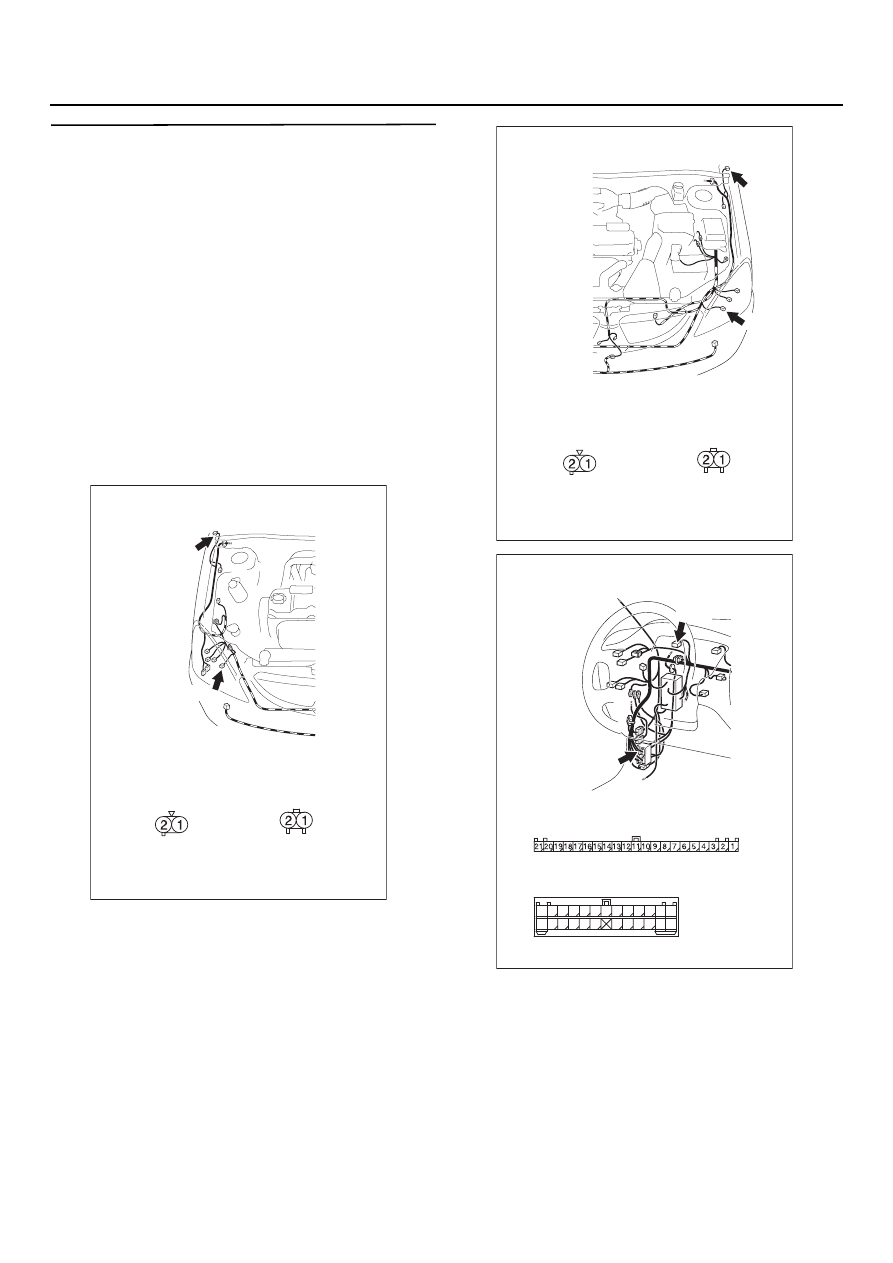

AC301541 DJ
Разъемы А16, А23
(вид со стороны жгута проводов)
AC301541 DK
Разъемы А01, А02
(вид со стороны жгута проводов)
AC301541 DE
Разъемы: F11, F21
(Вид со стороны
жгута проводов)

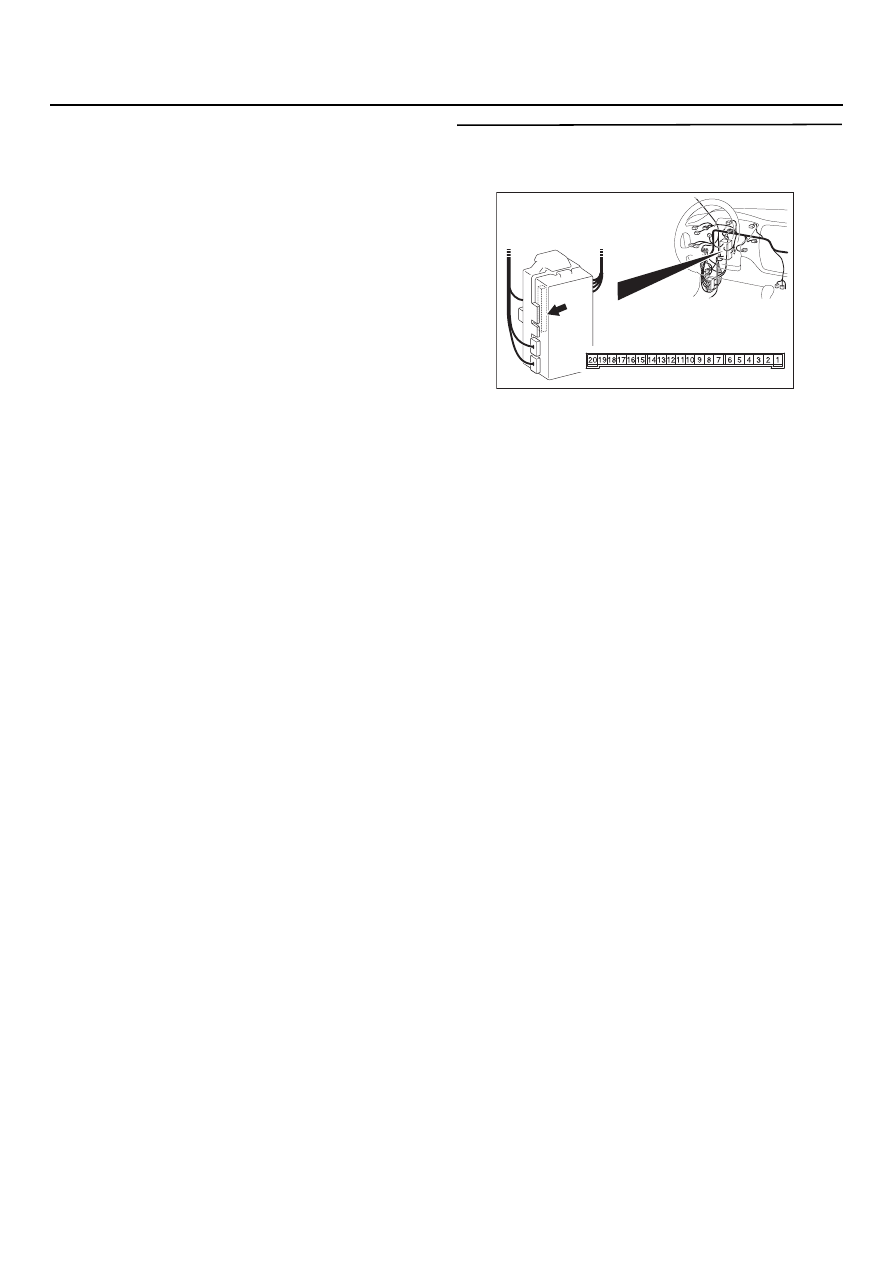

AC301541 DL
Разъем C06
(вид со стороны жгута проводов)
31
35
36
37
38
39
40
41
45
46
47
48
49
50
51
34
44
33
43
32
42
