54C
318

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

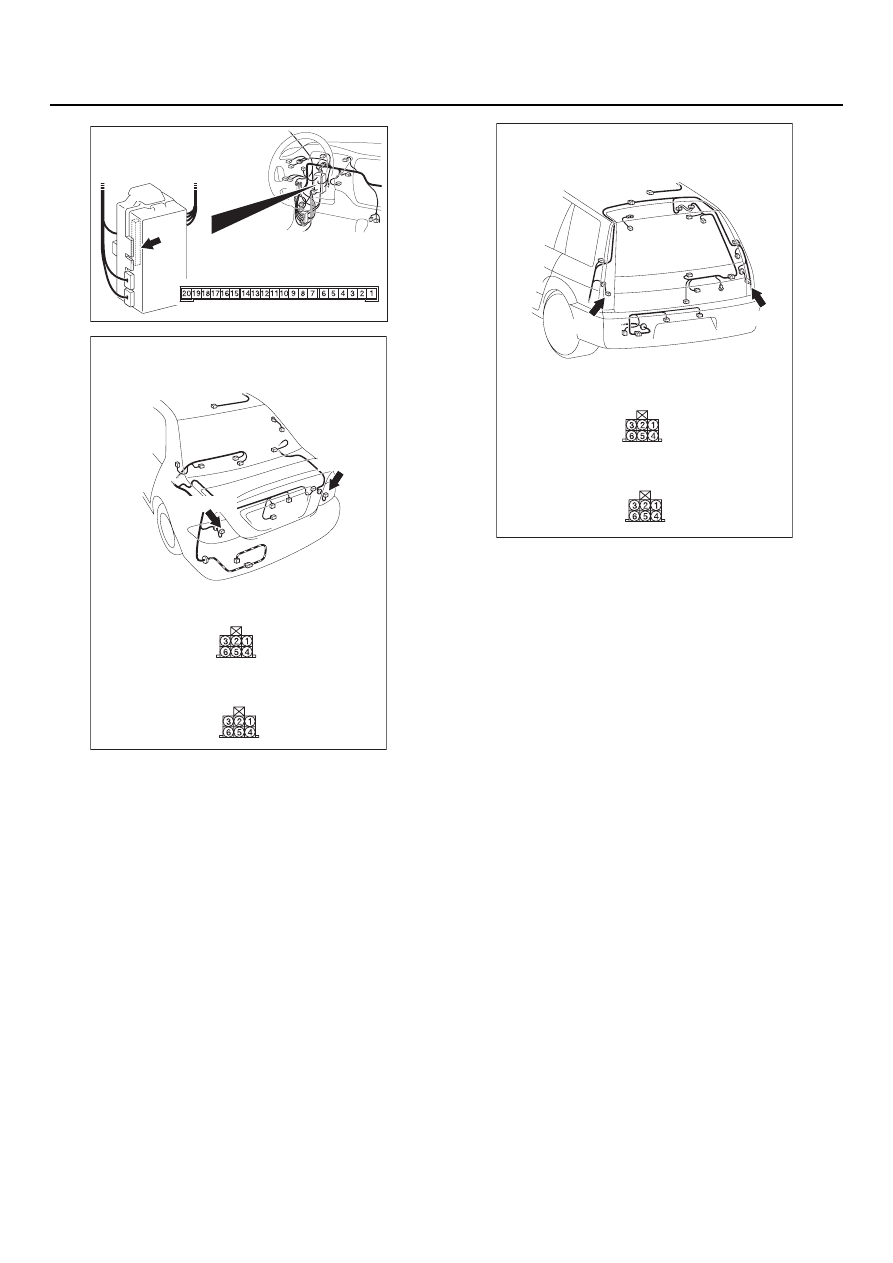

AC303810

Разъем: C
225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303944

Разъемы: F
11, F
21

<Автомобиль с кузовом "Седан" и с левым
расположением органов управления>

Вид со стороны
жгута проводов

F11

AC

F11(B)

Вид со стороны
жгута проводов

F21

F21(B)

AC303955

Разъемы: F
11, F
21

<Автомобиль с кузовом "Универсал" и с левым
расположением органов управления>

вид со стороны
жгута проводов

F11

AB

F11(B)

вид со стороны
жгута проводов

F21

F21(B)

54C
319

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

NOTE:

До проверки состояния жгута проводов,
проверьте промежуточный разъем C27
<Передний или задний левый>, разъем C119
<Задний правый> или разъем C114 <Боковой
правый> и разъем монтажного блока C209
<Передний, боковой, или задний правый>,
разъем C215 <Задний левый> или разъем
C212 <лампа индикатор поворота>,
отремонтируйте разъем(ы) в случае
необходимости.

•

Проверьте состояние выходных линий на
наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 7. Повторная проверка системы
Убедитесь в том, что лампы указателей
поворота и лампыиндикаторы поворота
автомобиля горят нормально.

B: В норме ли результаты проверки?

Фары головного света нормально загораются
как в режиме дальнего, так и ближнего
света :

Неисправность может иметь

периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

Лампы фонарей передних указателей
поворота не загораются :

Замените патрон лампы.

Лампы фонарей боковых указателй поворота
не загораются :

Замените патрон лампы.

Лампы фонарей задних указателй поворота
не загораются :

Замените патрон лампы.

Лампы
индикаторы указателей поворота
не загораются :

Замените панель приборов

в сборе.

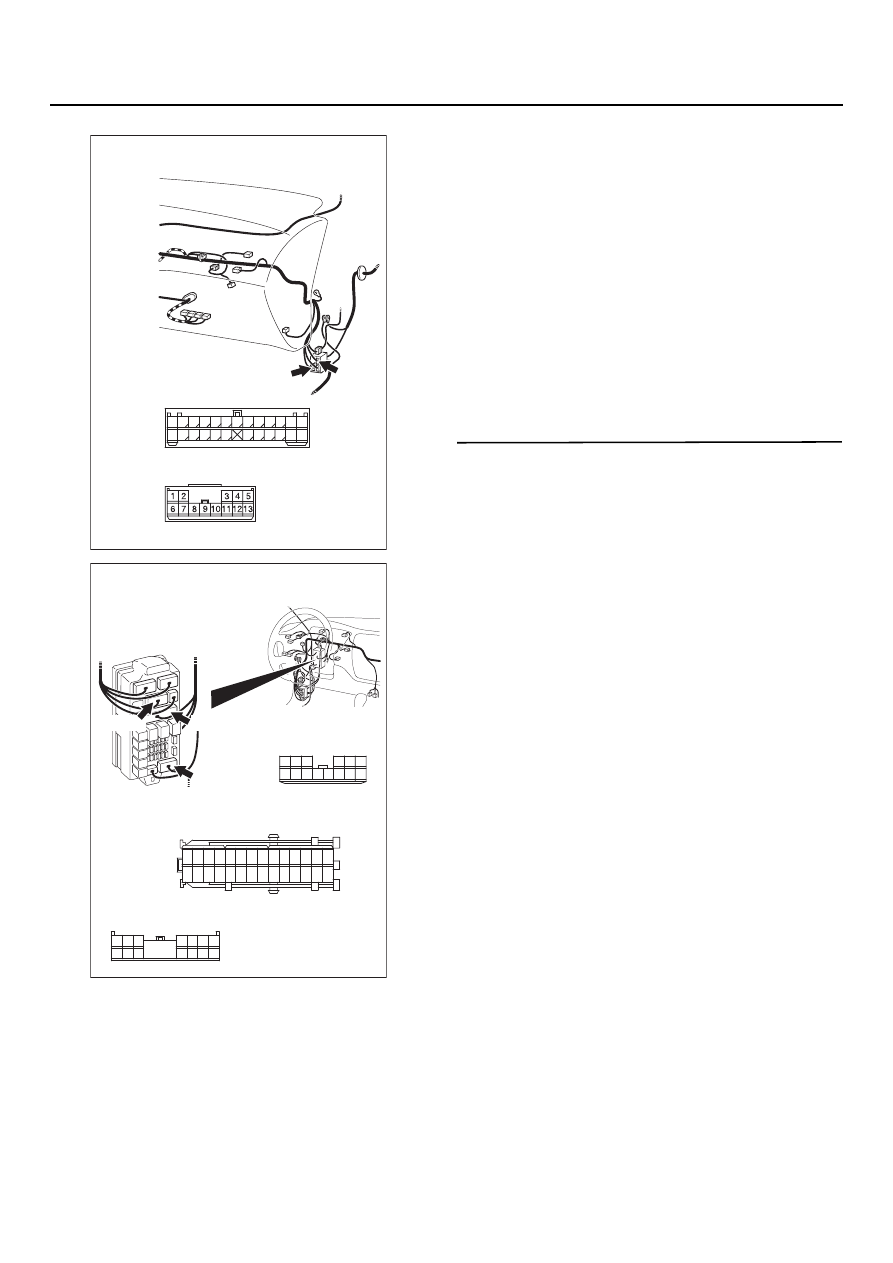

AC303805

C114

18

3

16

15

14

1 2

17

4 5

8

20

19

6 7

21 22

9 10

25

13

24

23

12

11

C119

Разъемы: C
114, C
119

AD

C114

<Автомобиль с левым рулем>

C119

AC303809

Разъем С209  вид
со стороны жгута проводов

21

7

16 15

17

18

20 19

1

2

3

4

5

6

23 22

24

25

28

26

27

9

8

10

11

14

12

13

Разъемы: C
209, C
212, C
215

AG

C212

Монтажный блок (вид спереди)

<Автомобиль с левым рулем>

C209

Разъем С209  вид
со стороны жгута проводов

10

1

6

14

5

12

13

4

11

7

2

3

8

9

C215

Разъем С209  вид
со стороны жгута проводов

7

15

5

6

14 13

2

9

12

4 3

10

11

1

8

54C
320

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ J
3: Лампы некоторых указателей поворота не горят.
<Автомобили с правым расположением органов управления>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если какойлибо сигнал поворота не горит, то
возможны неисправности в разъемах проводки

или в самих лампах.

(                                     )

Лампа
бокового
указателя
левого
поворота

Реле указателя
левого поворота

Лампа
переднего
указателя
левого
поворота

Лампа заднего
комбинированного
фонаря правого
поворота

Лампа заднего
комбинированного
фонаря левого
поворота

Лампа переднего
указателя правого
поворота

Лампа бокового
указателя правого
поворота

КОМБИНАЦИЯ
ПРИБОРОВ

Вид со стороны монтажного блока

ЭБУ системы ETACS

(                                     )

Реле указателя
правого поворота

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

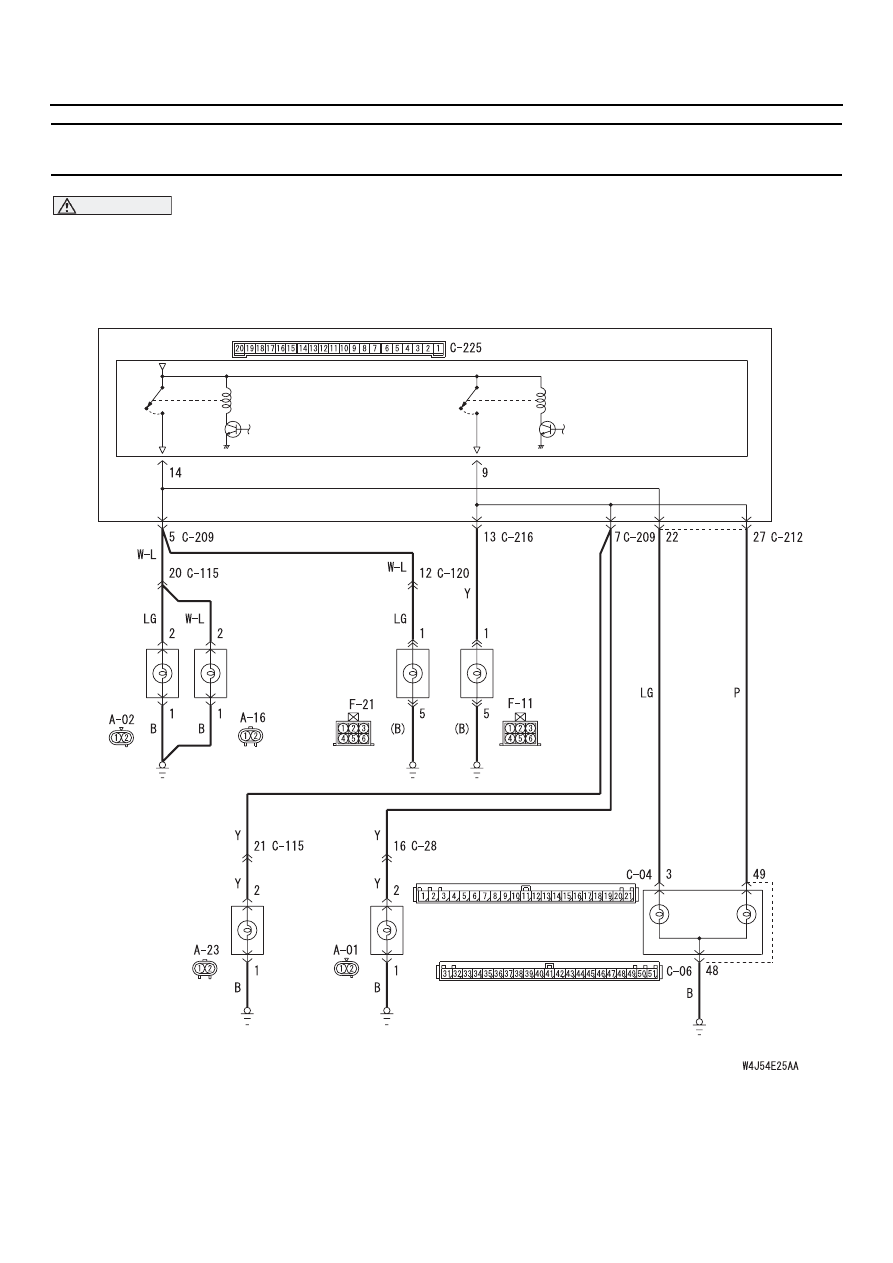

Цепь указателей поворота (автомобиль с правым расположением органов управления)

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

МОНТАЖНЫЙ БЛОК

Индикатор
поворотов

(правый)

(левый)

54C
321

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

Возможные причины

•

Неисправны лампы фонарей указателей
поворота.

•

Повреждение жгута проводов или разъемов.
