54C
78

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема C29
<Автомобили с левым расположением органов
управления>, или разъема C30 <Автомобили с
правым расположением органов управления>,
и соединительного разъема С35, отремонти
руйте разъем(ы) в случае необходимости.

•

Проверьте состояние линии связи
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 17.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 17. Проверка электронного блока
управления контрольным устройством
системы SWS
Проверьте состояние линий питания и "массы"
к главному переключателю электростекло
подъемников (модулю электростекло
подъемников) и линий связи системы SWS.

•

Положение ключа зажигания: ON (вкл.)

ПРОВЕРКА ЭЛЕКТРОННОГО БЛОКА

УПРАВЛЕНИЯ СИСТЕМОЙ ETACS

•

МОДУЛЬ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКОВ

Номинальное значение: Меню
электронного блока управления
системой ETACS указывает исправное
состояние блока управления.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените главный переключатель
стеклоподъемников.

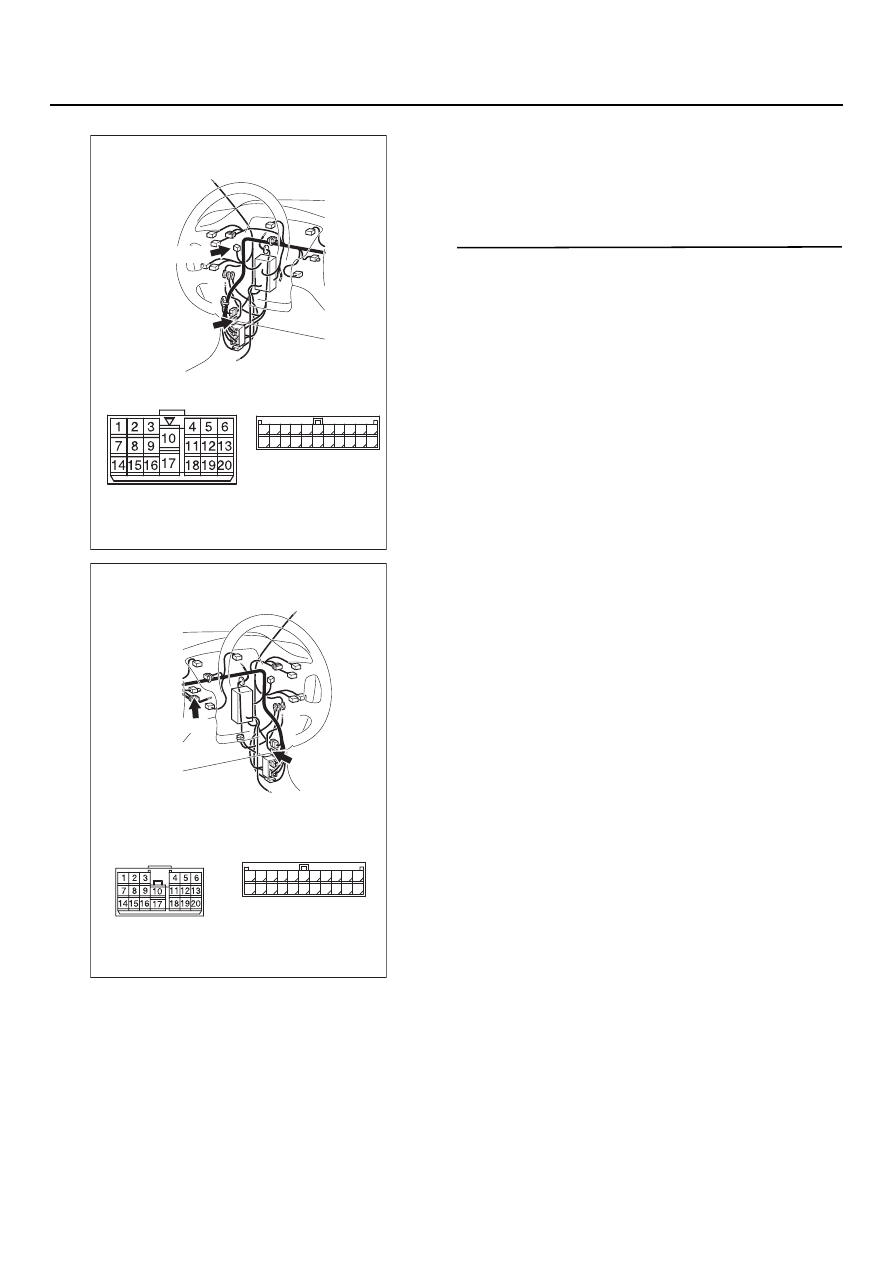

AC303799

Разъемы: C
29, C
35

AK

C35(L)

<Автомобили с левым рулем>

C35

2

1

3

13

12

14

21

10

5

4

6

16

15

17

7 8 9

19

18

20

11

22

C29

C29

AC303815

Разъемы: C
30, C
35

AI

<Автомобили с правым рулем>

C30

C35(L)

C30

2

1

3

13

12

14

21

10

5

4

6

16

15

17

7 8 9

19

18

20

11

22

C35

54C
79

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ТОНАЛЬНЫЙ СИГНАЛ ТРЕВОГИ

МЕТОДИКА ПРОВЕРКИ В
1: Функция напоминания светом или звуком зуммера нормально
не работает

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Электронный блок управления системой ETACS
воздействует на эти функции в соответствии
с входными сигналами, перечисленными ниже.

•

Замка зажигания (IG1).

•

Переключателя двери водителя.

•

Выключателя габаритного света.

•

Переключателя фар головного света.

Если эта функция нормально не работает,
то могут быть неисправны цепи этих входных
сигналов или сам электронный блок управления
системой ETACS.

Возможные причины

•

Неисправность переключателя двери
водителя.

•

Неисправность подрулевого переключателя.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

ЭБУ

системы

ETACS

ВХОДНЫЕ СИГНАЛЫ

·

 Переключатель двери водителя

·

 Выключатель габаритного света

·

 Замок зажигания (IG1)

·

 Выключатель фар головного света

Функция напоминания светом или звуком зуммера

54C
80

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка электронного блока
управления контрольным устройством
системы SWS
Проверьте состояние линий питания и "массы"
к электронному блоку управления системой
ETACS, подрулевому переключателю (электрон
ному блоку управления, установленному на
рулевой колонке) и линий связи системы SWS.

•

Положение ключа зажигания: OFF (выкл.)

ПРОВЕРКА ЭЛЕКТРОННОГО БЛОКА

УПРАВЛЕНИЯ СИСТЕМОЙ ETACS

•

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
СИСТЕМОЙ ETACS

•

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ,
РАСПОЛОЖЕННЫЙ НА РУЛЕВОЙ КОЛОНКЕ

Номинальное значение: На всех
позициях регистрируется
"OK"(исправное состояние)

B: В норме ли результаты проверки?

На всех позициях регистрируется
"OK"(исправное состояние) :

Переходите

к этапу 2.

Меню "Электронный блок управления
системой ETACS" регистрирует
"NG"(неисправное состояние). :

Обратитесь

к методике проверки A3 "Связь
с электронным блоком управления
системой ETACS невозможна",

CTP. 54C-54

.

Меню "COLUMN ECU"(электронного блока
управления, установленного на рулевой
колонке) регистрирует "NG"(неисправное
состояние). :

Обратитесь к методике

проверки A2 "Связь с подрулевым
переключателем (электронным блоком
управления, установленным на рулевой
колонке) невозможна",

CTP. 54C-47

.

ЭТАП 2. Диагностирование функций
контрольным устройством системы SWS
Проверьте сигналы связи SWS, которые имеют
отношение к функции напоминания звуковым
и световым сигналами.

<Выбранная позиция> ЗУММЕР
 Световой

и звуковой сигнал

•

Положение ключа зажигания: ON  вкл.
(ключ зажигания извлечен из замка)

•

Переключатель света:
ФАРЫ ГОЛОВНОГО СВЕТА

•

Дверь водителя открыта

Номинальное значение: На всех
позициях регистрируется нормальное
состояние.

B: В норме ли результаты проверки?

Показа

тель №

Наименование
позиции

Номинальное
состояние

Позиция 00

HEADLAMP SW
переключатель
фар головного
света

ON  включено,
когда переклю
чатель света
находится
в положении
HEAD (фары
головного
света)

Позиция 01

TAIL LAMP SW
переключатель
фонарей
заднего
габаритного
света

ON  включено,
когда переклю
чатель света
находится в
положении TAIL
(задний габа
ритный свет)

Позиция 30

IG SW(IG1)
замок
зажигания в
положении (IG1)

OFF
(выключено)

Позиция 32

DR DOOR SW
выключатель
двери водителя

ON(включено)

Позиция 43

BUZZER
зуммер

ON(включено)

54C
81

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

На всех позициях регистрируется нормальное
состояние :

Переходите к этапу 3.

Нормальное состояние не регистрируется на
позиции № 00 или 01 :

Обратитесь к методике

проверки M5 "Не получен сигнал
подрулевого переключателя
(переключатель света и указателей
поворота)",

CTP. 54C-440

.

Нормальное состояние не регистрируется
на позиции № 30 :

Обратитесь к методике

проверки M2 "Не получен сигнал замка
зажигания, находящегося в положении
(IG1)",

CTP. 54C-420

.

Нормальное состояние не регистрируется
на позиции № 32 :

Обратитесь к методике

проверки М4 "Не получен сигнал
переключателя передней левой двери
<Автомобили с левым расположением
органов управления>",

CTP. 54C-434

.

Обратитесь к методике проверки М4
"Не получен сигнал переключателя
передней правой двери <Автомобили
с правым расположением органов
управления>",

CTP. 54C-437

.

Нормальное состояние не регистрируется
на позиции № 42 :

Замените электронный

блок управления системой ETACS.

ЭТАП 3. Повторная проверка системы
Функция напоминания световым и звуковым
сигналом должна работать нормально.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.
