54C
70

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 7. Измерение напряжения на разъеме
С
223 реле электростеклоподъемников

(1) Снимите реле, измерения проводите

со стороны соединения реле с монтажным
блоком.

(2) Измерьте напряжение между разъемом

С223 (клемма № 5) и "массой".

Номинальное значение: Напряжение
бортсети

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 9.

НЕТ :

Переходите к этапу 8.

ЭТАП 8. Проверка состояния жгута проводов
между разъемом С
223 (клемма № 3) реле
электростеклоподъемников и плавкой
вставкой (5)

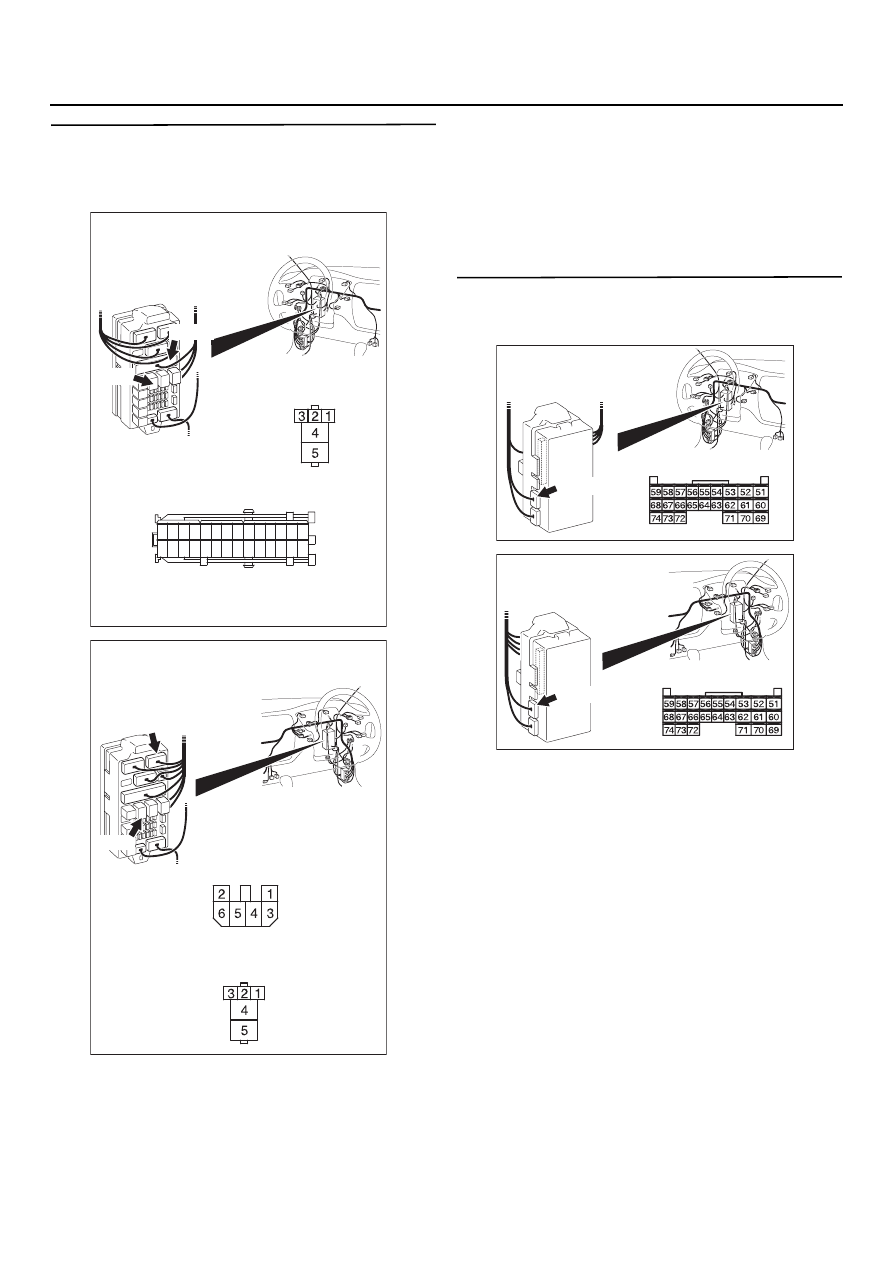

AC303808

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Разъем: C
223

AB

<Автомобили с левым рулем>

AC303822

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Connector: C
223

AB

<Автомобили с правым рулем>

AC301541 CZ

Разъем С223 (вид со стороны
монтажного блока)

3

4

5

1

2

AC301728 AF

Разъем: Плавкая вставка (5)

Аккумуляторная
батарея

AC303809

Разъемы: C
210, C
223

AH

C210

Монтажный блок (вид спереди)

<Автомобили с левым рулем>

Разъем С210

(вид со стороны

жгута проводов)

4

6 5

3

2

1

Разъем С223

(вид со стороны

монтажного блока)

C223

54C
71

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточный разъем C21 <Автомобили с
левым расположением органов управления>,
разъем C138 <Автомобили с правым располо
жением органов управления>, или разъем
C121 <Автомобили с правым расположением
органов управления> и разъем С210 монтаж
ного блока, отремонтируйте разъем(ы),
в случае необходимости.

•

Проверьте состояние линии питания
 на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC303823

Монтажный блок (вид спереди)

Разъемы: C
210, C
223

Разъем С210
(вид со стороны
жгута проводов)

Разъем С223
(вид со стороны
монтажного блока)

C223

C210

AB

<Автомобили с правым рулем>

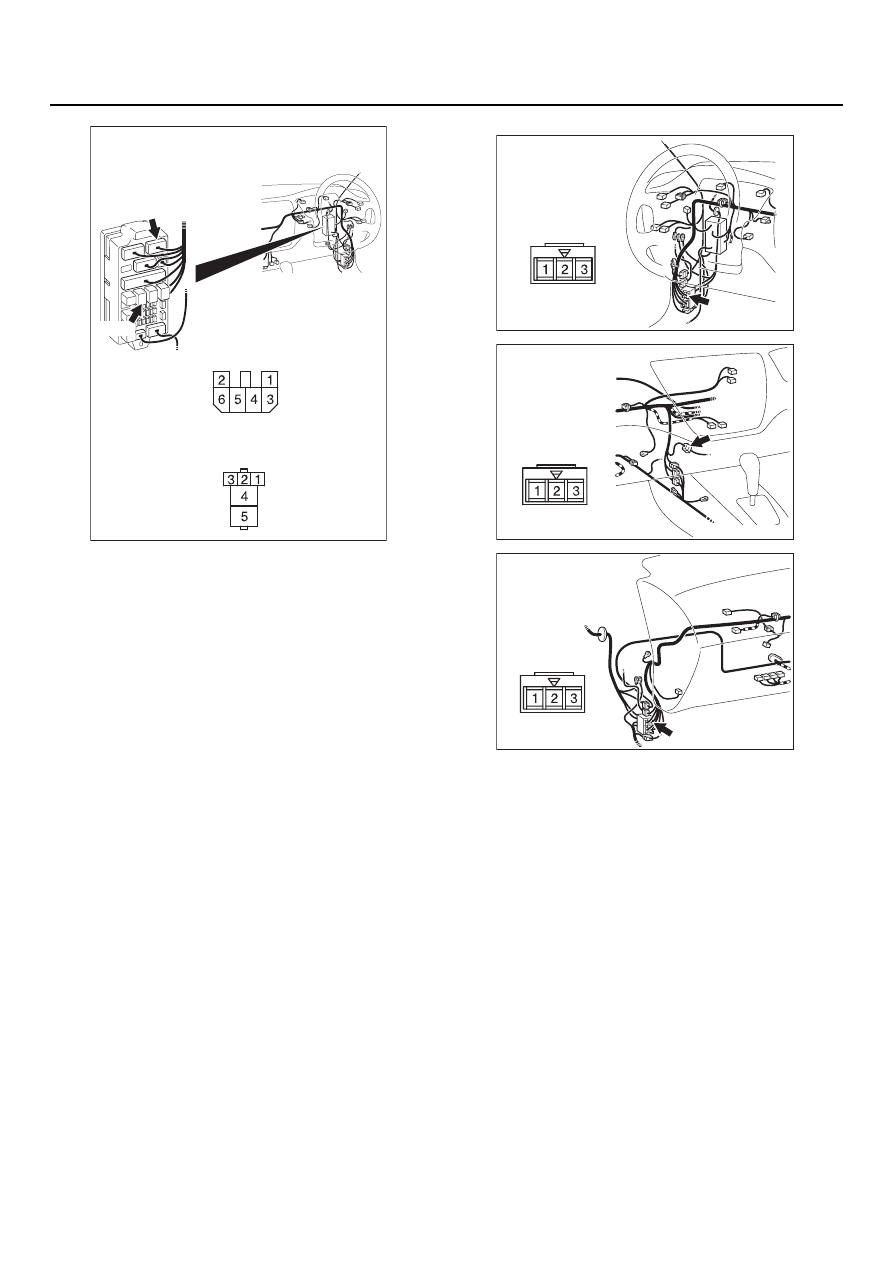

AC303798

Разъем: C
21
<Автомобили
с левым рулем>

AB

AC303818

Разъем: C
138

AB

<Автомобили
с правым рулем>

AC303816

Разъем: C
121

AB

<Автомобили
с правым рулем>

54C
72

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 9. Измерение сопротивления
на разъеме С
223 реле
электростеклоподъемников

(1) Снимите реле, измерения проводите

со стороны соединения реле с монтажным
блоком.

(2) Измерьте напряжение между разъемом

С223 (клемма № 3) и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 11.

НЕТ :

Переходите к этапу 10.

AC303808

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Разъем: C
223

AB

<Автомобили с левым рулем>

AC303822

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Connector: C
223

AB

<Автомобили с правым рулем>

AC301541DA

Разъем С223
(вид со стороны монтажного блока)

3

4

5

1

2

54C
73

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 10. Проверка состояния жгута
проводов между разъемом С
223 (клемма
№ 3) реле электростеклоподъемников
и "массой"

NOTE: Перед проверкой жгута проводов,
проверьте разъем C212 монтажного блока,
отремонтируйте разъем, в случае
необходимости.

•

Проверьте состояние линии "массы"
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 11. Проверка разъема выключателей:
Разъем С
227 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 12.

НЕТ :

Отремонтируйте неисправный разъем.

AC303809

Разъемы: C
212, C
223

AI

C212

Монтажный блок (вид спереди)

<Автомобили с левым рулем>

Разъем С212

(вид со стороны жгута проводов)

Разъем С223

(вид со стороны

монтажного блока)

C223

21

7

16 15

17

18

20 19

1

2

3

4

5

6

23 22

24

25

28

26

27

9

8

10

11

14

12

13

AC303823

Монтажный блок (вид спереди)

Разъемы: C
210, C
223

Разъем С210
(вид со стороны
жгута проводов)

Разъем С223
(вид со стороны
монтажного блока)

C223

C210

AB

<Автомобили с правым рулем>

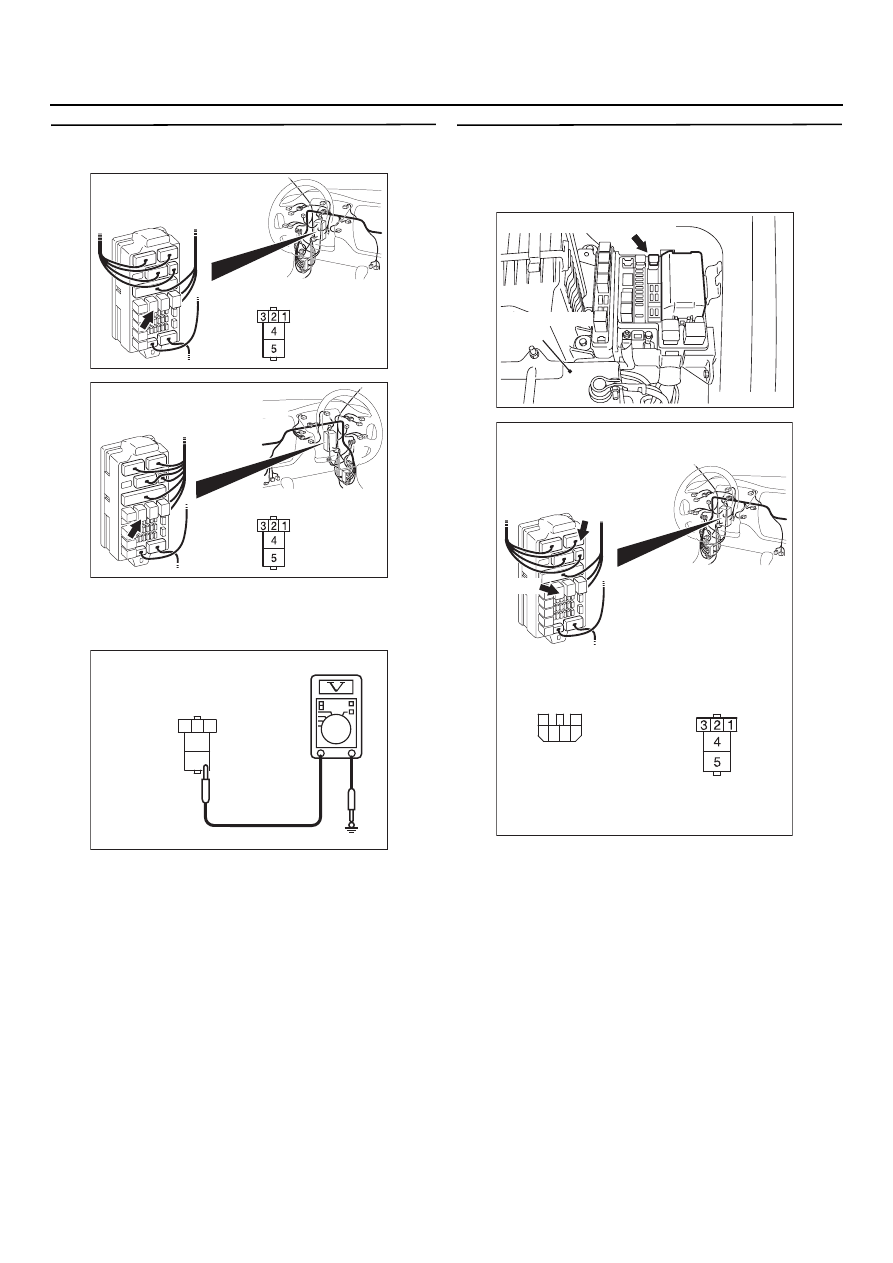

AC303810

Разъем: C
227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
227

AD

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с правым рулем>
