54C82

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

СИСТЕМА ЦЕНТРАЛЬНОЙ
БЛОКИРОВКИ ЗАМКОВ ДВЕРЕЙ

МЕТОДИКА ПРОВЕРКИ С1: Система центральной блокировки замков дверей не работает.
<Автомобили с левым расположением органов управления>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

Реле
разблоки
рования
дверей

Реле
блоки
ровки
дверей

Исполнительный
механизм блокировки
передней левой двери

ПЛАВКАЯ
ВСТАВКА

Цветовая кодировка проводов
B : Черный LG : Бледнозеленый G : Зеленый L : Синий W : Белый Y : Желтый SB : Голубой
BR : Коричневый O : Оранжевый GR : Серый R : Красный P : Розовый V : Фиолетовый

ЭБУ системы
ETACS

Вид со стороны монтажного блока

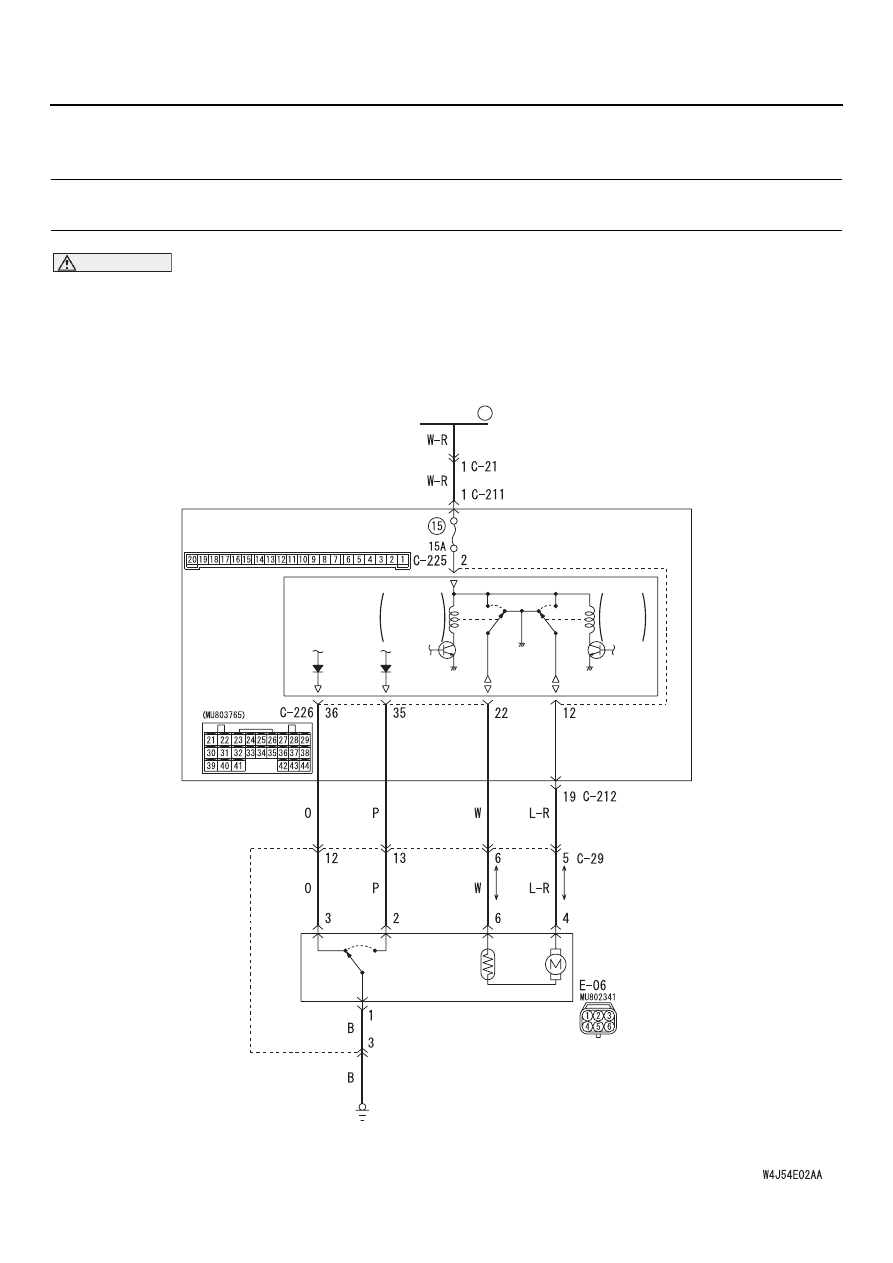

Цепь питания системы центральной блокировки замков дверей

МОНТАЖНЫЙ БЛОК

ВЫКЛ. ВЫКЛ.

ВКЛ.

ОТПЕРЕТЬ

ЗАПЕРЕТЬ

54C83

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если не работает центральная блокировка
замков дверей, то скорее всего возможна
неисправность исполнительного механизма
замка передней левой двери или электронного
блока управления системой ETACS.

ВОЗМОЖНЫЕ ПРИЧИНЫ

•

Неисправность исполнительного механизма
замка передней левой двери.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка электронного блока
управления контрольным устройством
системы SWS

Проверьте состояние линий питания и "массы"
к электронному блоку управления системой
ETACS и линий связи системы SWS.

•

Положение ключа зажигания: OFF
(выключено)

ПРОВЕРКА ЭЛЕКТРОННОГО БЛОКА

УПРАВЛЕНИЯ СИСТЕМОЙ ETACS

•

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
СИСТЕМОЙ ETACS

Номинальное значение: Меню
"Электронный блок управления
системой ETACS" регистрирует "OK"
(исправное состояние).

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Обратитесь к методике проверки A3
"Связь с электронным блоком
управления системой ETACS
невозможна",

CTP. 54C-54

ЭТАП 2. Проверка сигналов

Проверьте наличие сигнала с переключателя
исполнительного механизма замка двери
водителя.

Номинальное значение: Приборы
MUTII/III подают звуковой сигнал
или происходит колебание стрелки
вольтметра.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Обратитесь к методике проверки M14
"Не получен сигнал переключателя
замка двери водителя",

CTP. 54C-486

<Автомобили с левым расположением
органов управления>"

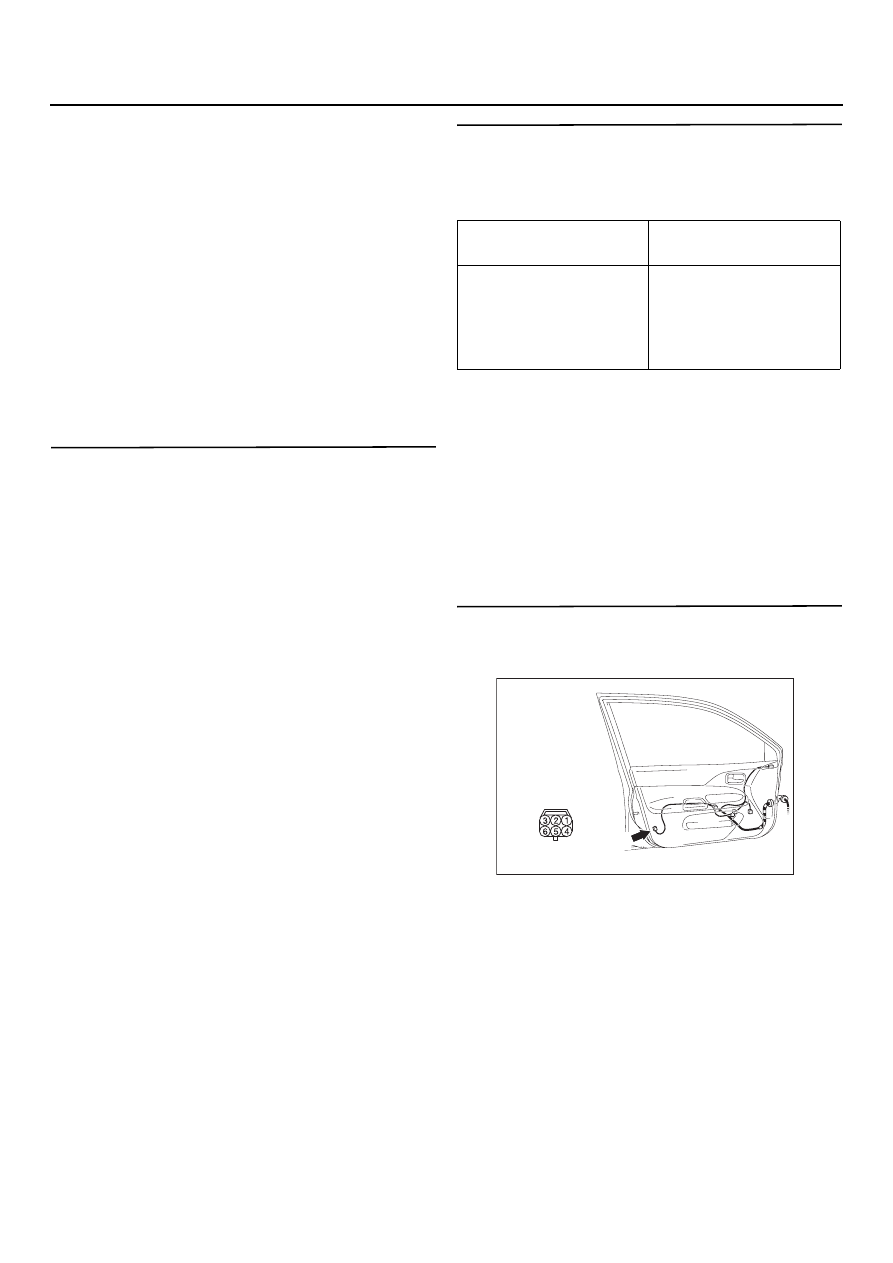

ЭТАП 3. Проверка разъема выключателей:
Разъем Е06 исполнительного механизма
замка передней левой двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 4.

НЕТ :

Отремонтируйте неисправный разъем.

Переключатель
системы

Проверяемое
состояние

Исполнительный
механизм замка двери
водителя

Когда личинка замка
или кнопка блоки
ровки двери водителя
разблокирована или
заблокирована

AC303935

Вид со стороны
жгута проводов

Разъем: E06

E06(B)

<Автомобили
с левым рулем>

54C84

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 4. Проверка состояния
исполнительного механизма замка
передней левой двери

Убедитесь в том, что исполнительный механизм
замка левой передней двери работает
нормально. См. главу 42, "Дверь",

CTP. 42-41

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 5.

НЕТ :

Замените исполнительный механизм
замка передней левой двери.

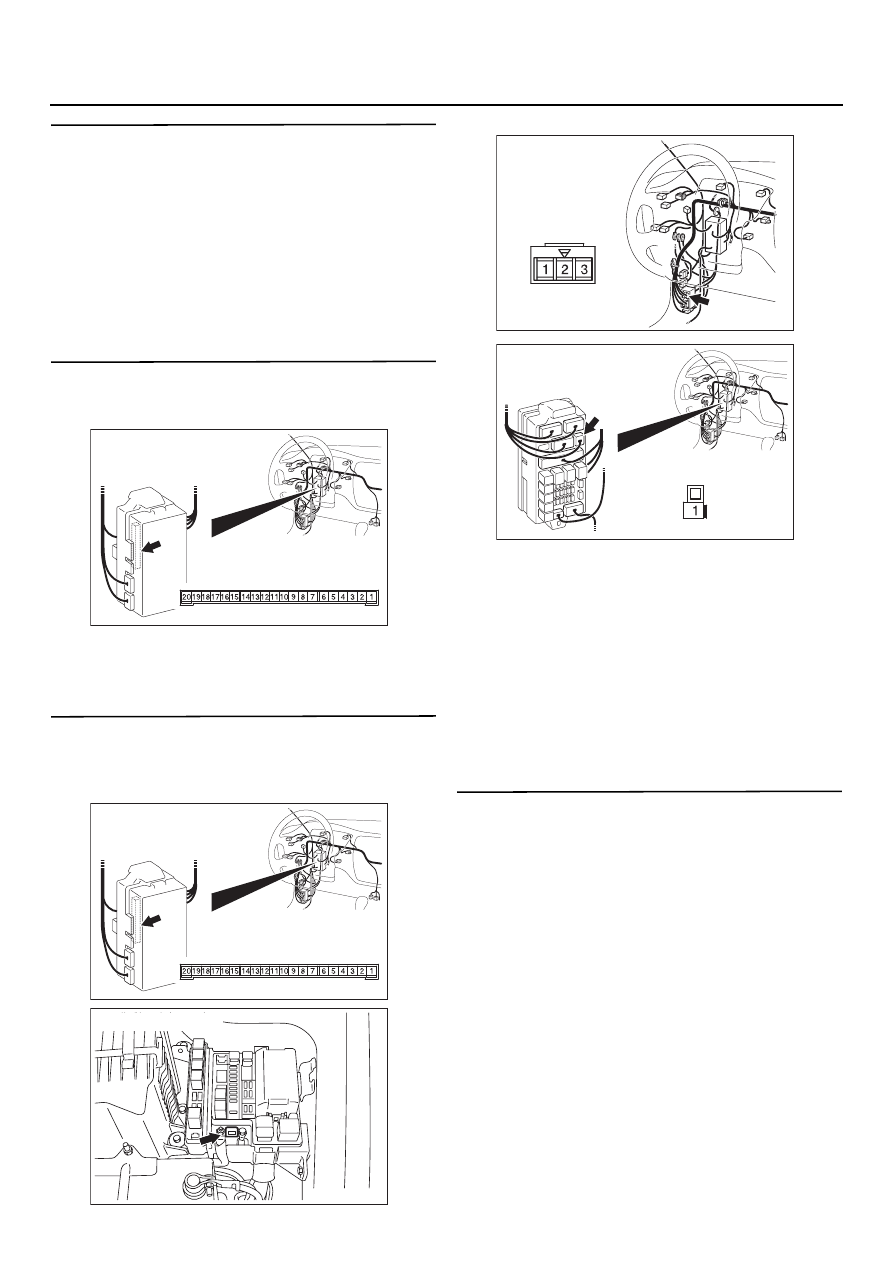

ЭТАП 5. Проверка разъема выключателей:
Разъем С225 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА

: Переходите к этапу 6.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 6. Проверка состояния жгута проводов
между разъемом С225 (клемма № 2)
электронного блока управления системой
ETACS и плавкой вставкой (1)

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема C21
и разъема C211 монтажного блока,
отремонтируйте разъем(ы), в случае
необходимости.

•

Проверьте состояние линии питания
на наличие обрыва или короткого замыкания
цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 7. Повторная проверка системы
Убедитесь в том, что система центральной
блокировки замков дверей работает
нормально.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

НЕТ :

Замените электронный блок
управления системой ETACS.

AC303810

Разъем: C225

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303810

Разъем: C225

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC304728 AB

Плавкая вставка № 1

AC303798

Разъем: C21
<Автомобили
с левым рулем>

AC303808

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C211
<Автомобили с левым рулем>

C211 (B)

54C85

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ С1: Система центральной блокировки замков дверей не работает.
<Автомобили с правым расположением органов управления>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

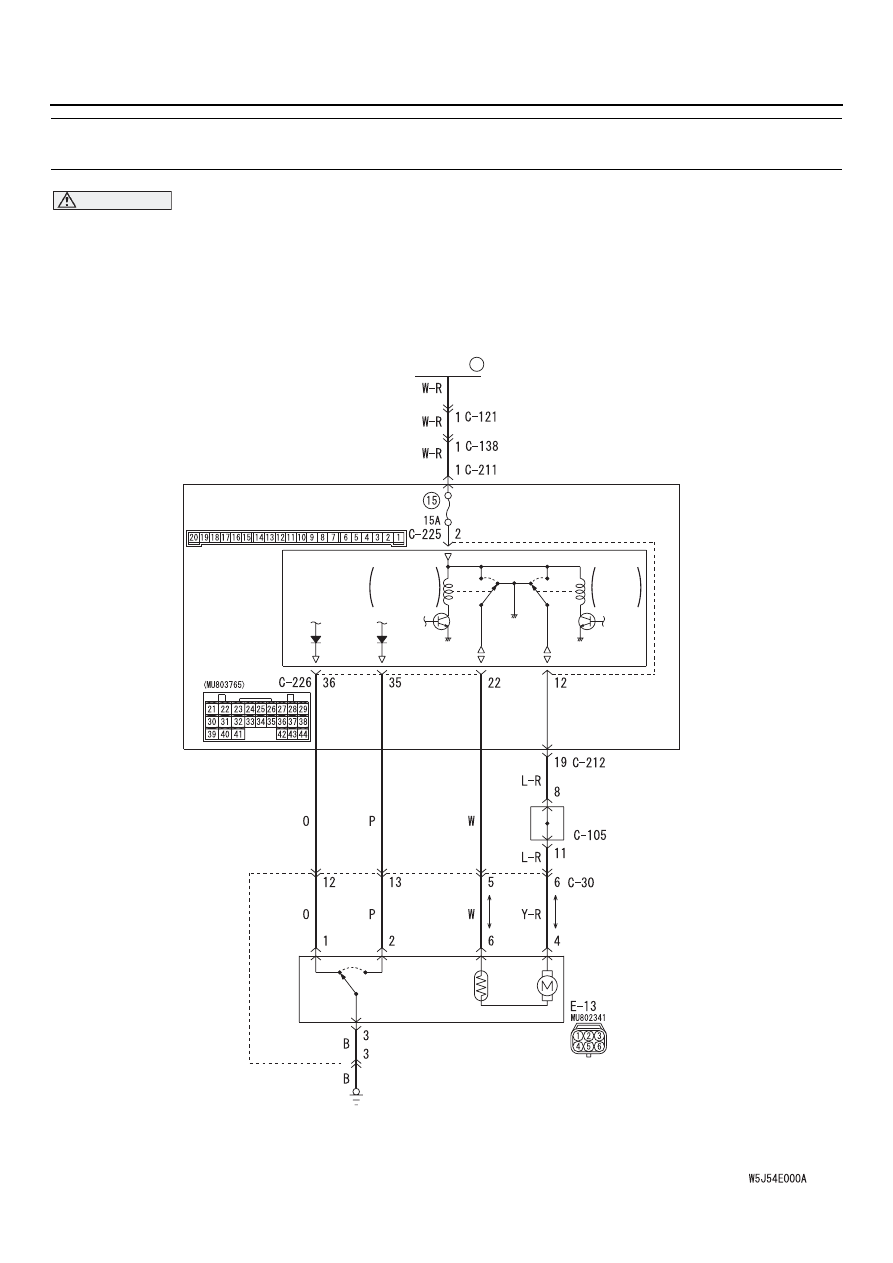

Цепь питания системы центральной блокировки замков дверей

Исполнительный механизм
блокировки передней
правой двери

ПЛАВКА
ВСТАВКА

Реле

блоки

ровки

дверей

Реле

разблоки

рования

дверей

ЭБУ системы
ETACS

Вид со стороны монтажного блока

МОНТАЖНЫЙ БЛОК

ВКЛ.

ВЫКЛ. ВЫКЛ.

Соединительный

элемент (5)

ОТПЕРЕТЬ

ЗАПЕРЕТЬ
