Mitsubishi Lancer / Lancer Wagon. Руководство - часть 295
54B
-400
МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА
СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА
МЕТОДИКА ДИАГНОСТИРОВАНИЯ
ЭТАП 1. Проверка разъема: Разъем B=20
переключателя селектора автоматической
коробки передач и разъем C=226
электронного блока управления системой
ETACS
B: В норме ли результаты проверки?
ДА :
Перейдите к Этапу 2.
НЕТ :
Отремонтируйте разъем.
ЭТАП 2. Проверка состояние переключателя
селектора автоматической коробки передач
См. главу 23A, "Технические операции
на автомобиле",
CTP. 23A-164
.
B: В норме ли результаты проверки?
ДА :
Перейдите к Этапу 3.
НЕТ :
Замените переключатель селектора
автоматической коробки передач.

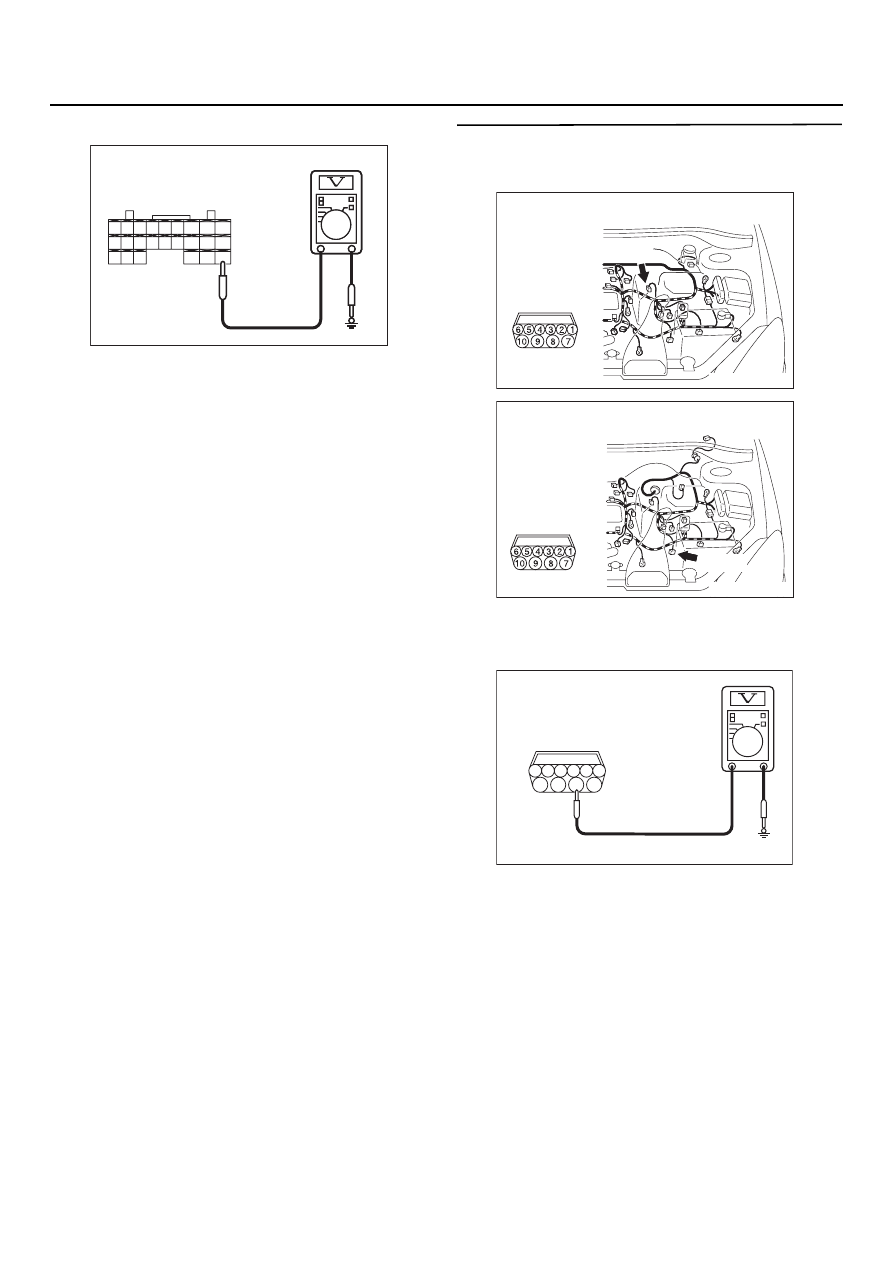

ЭТАП 3. Измерение напряжения на разъеме
С=226 электронного блока управления
системой ETACS
(1) Отсоедините разъем, измерения проводите
со стороны жгута проводов.
(2) Замок зажигания: ON (зажигание включено).
AC303784

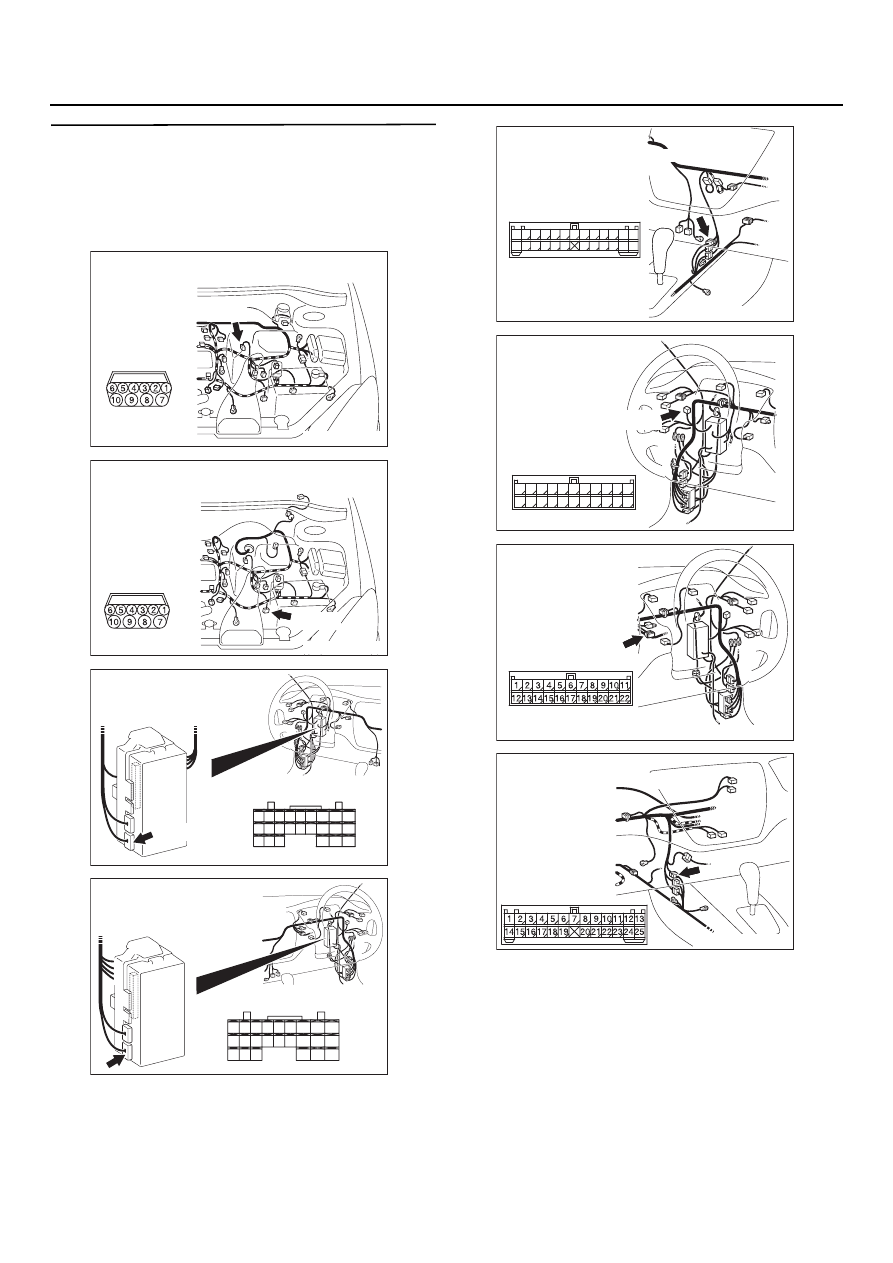

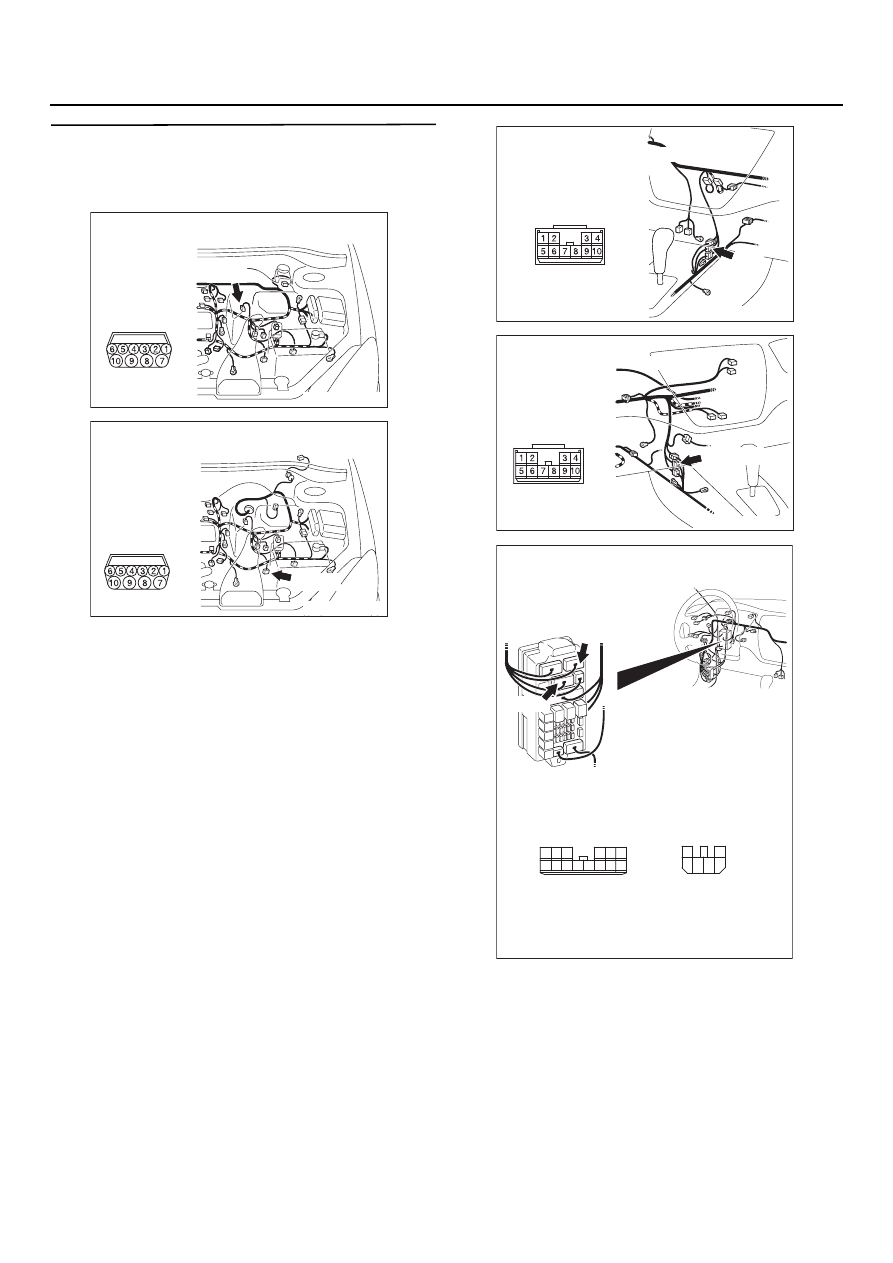

Разъем: B=20 <Автомобиль с двигателем 4G1
и левым расположением органов управления>
AE
BD20(B)
Вид со стороны
жгута проводов
AC303788
Разъем: B=20 <Автомобиль с двигателем 4G1
и правым расположением органов управления>
AD
Вид со стороны
жгута проводов
BD20(B)
AC303810

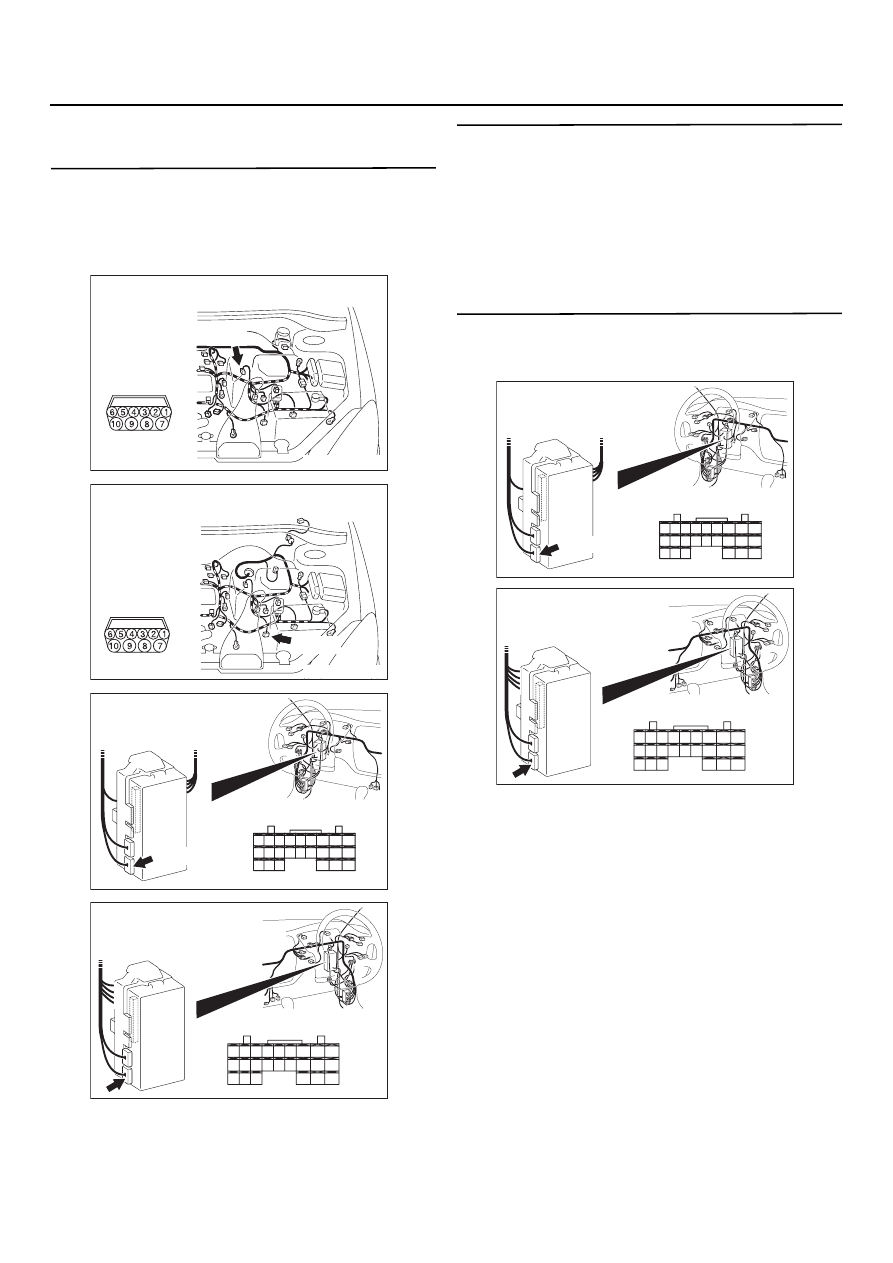

Разъем: C=226
AD
Монтажный блок (вид сзади)
Вид со стороны жгута
проводов
CD226
<Автомобили с левым рулем>
28
37
43
29
44
38
23
32
41
24
25
26
27
34
42
36 35
33
21
22
30
39
40
31
AC303867
Вид со стороны жгута
проводов
Монтажный блок (вид сзади)
Разъем: C=226
AC
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
<Автомобили с правым рулем>
AC303810
Разъем: C=226
AD
Монтажный блок (вид сзади)
Вид со стороны жгута
проводов
CD226
<Автомобили с левым рулем>
28
37
43
29
44
38
23
32
41
24
25
26
27
34
42
36 35
33
21
22
30
39
40
31
AC303867
Вид со стороны жгута
проводов
Монтажный блок (вид сзади)
Разъем: C=226
AC
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
<Автомобили с правым рулем>
