Mitsubishi Lancer / Lancer Wagon. Руководство - часть 293





54B

-392

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ПРОВЕРКИ М=3: Не получен сигнал переключателя фонарей заднего хода.
<M/T (механическая коробка передач)>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепи входного сигнала.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Входной сигнал от переключателя фонаря
заднего хода, который используется для
включения стелоочистителя задней двери.
Если сигнал аномален, стелоочиститель задней
двери нормально работать не будет.

Возможные причины

Неисправность переключателя фонаря
заднего хода.

Неисправность электронного блока
управления системой ETACS.

Повреждение жгута проводов или разъемов.

ЗАМОК
ЗАЖИГАНИЯ (IG1)

ЭБУ системы ETACS

Выключатель
лампы фонаря
заднего хода

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый
G : Зеленый     L : Синий     W : Белый
Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый
GR : Серый     R : Красный
P : Розовый     V : Фиолетовый

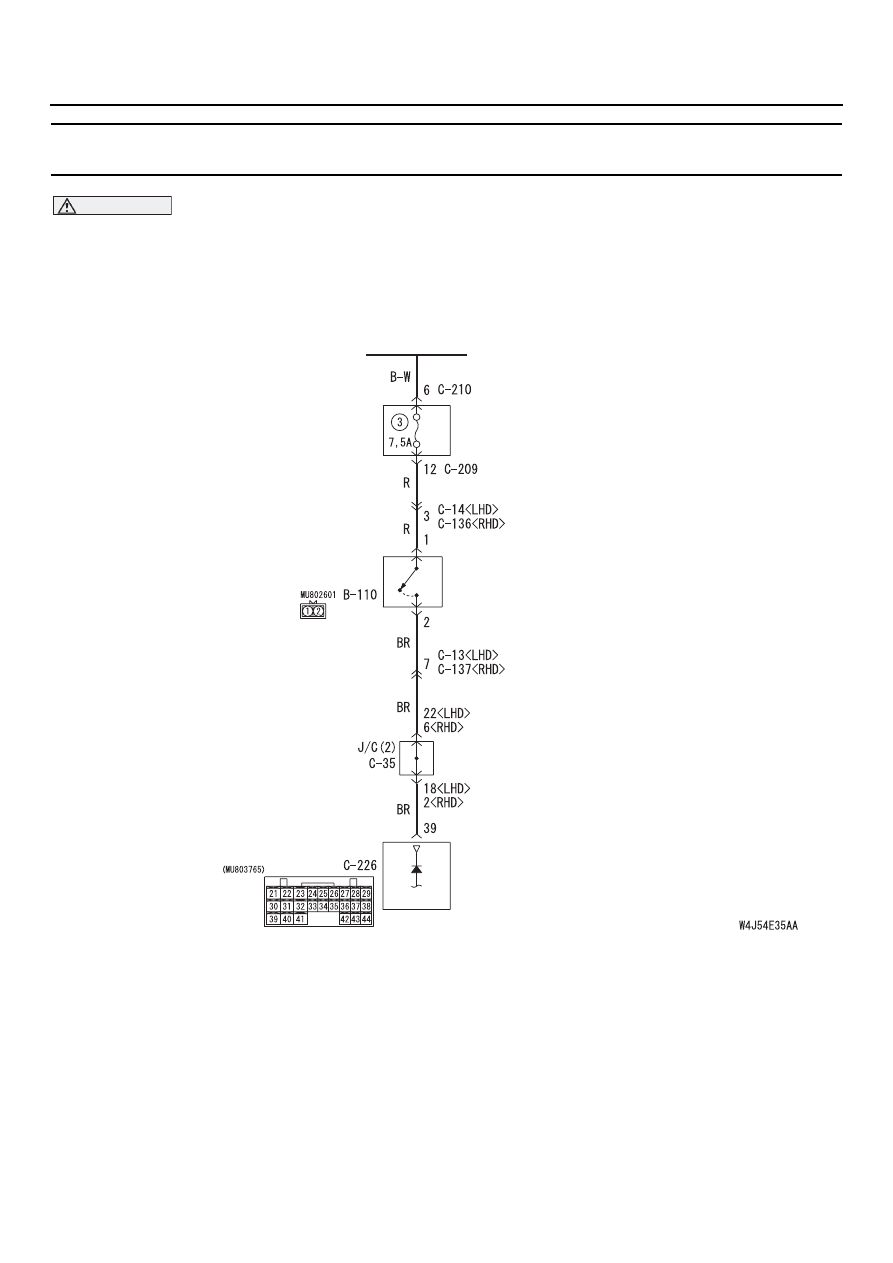

Входная цепь выключателя лампы фонаря заднего хода

МОНТАЖНЫЙ

БЛОК

ВЫКЛ.

ВКЛ.

ПРИМЕЧАНИЕ
*1: Автомобиль с левым расположением
       органов управления (LHD)
*2: Автомобиль с правым расположением
       органов управления (RHD)

*1

*1

*1

*1

*2

*2

*2

*2

54B

-393

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

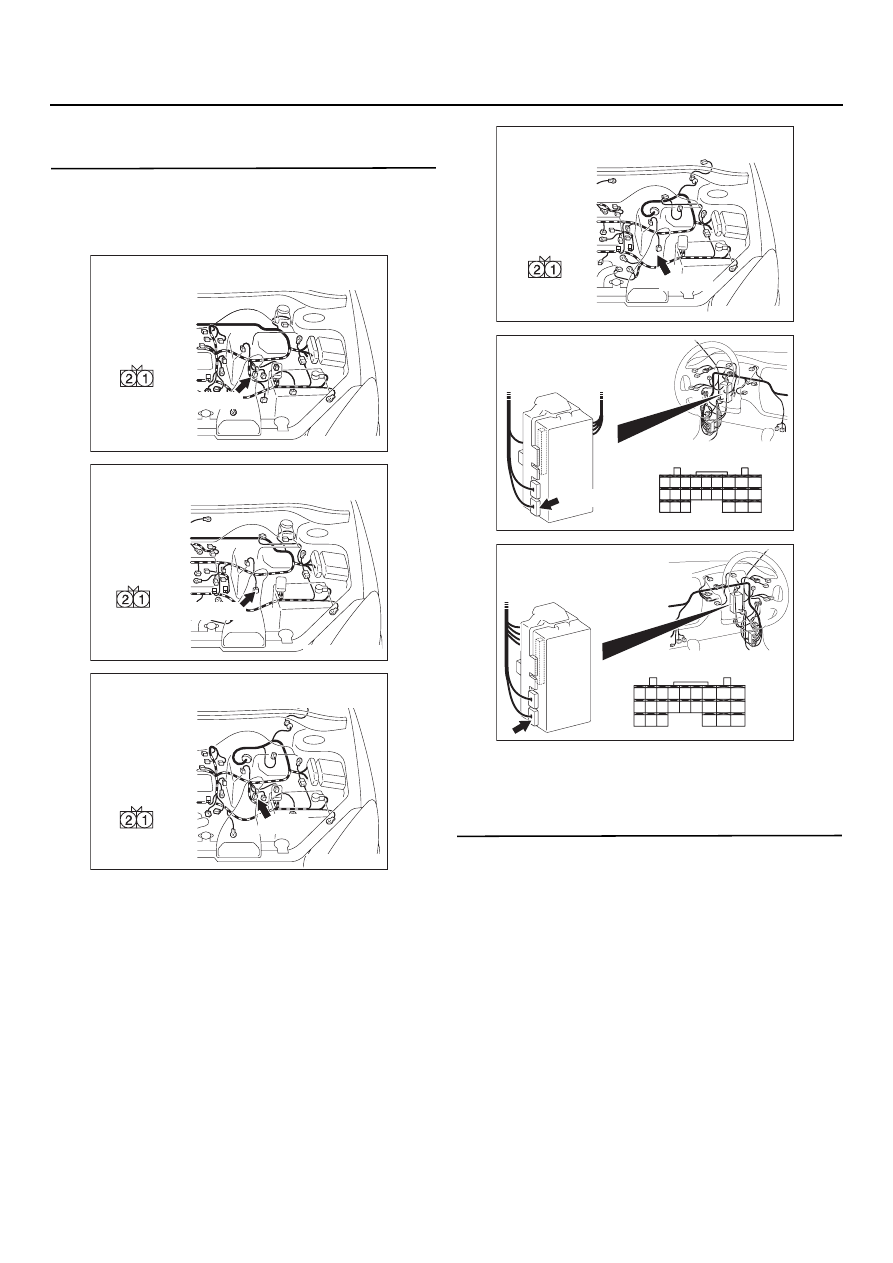

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка разъема: Разъем B=110
переключателя фонаря заднего хода
и разъем С=226 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 2. Проверка состояния переключателя
фонаря заднего хода
Проверьте переключатель фонаря заднего хода
(См. главу 22B, "Коробка передач",

CTP. 22B-14

).

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Замените переключатель селектора
автоматической коробки передач.

AC303784 AD

BD110(B)

Вид со стороны
жгута проводов

Разъем: B=110 <Автомобиль с двигателем 4G1
и левым расположением органов управления>

AC303792

Разъем: B=110 <Автомобиль с двигателем 4G6
и левым расположением органов управления>

AD

BD110(B)

Вид со стороны
жгута проводов

AC303788 AC

Вид со стороны
жгута проводов

BD110(B)

Разъем: B=110 <Автомобиль с двигателем 4G1
и правым расположением органов управления>

AC303796

Разъем: B=110 <Автомобиль с двигателем 4G6
и правым расположением органов управления>

AC

Вид со стороны
жгута проводов

BD110(B)

AC303810

Разъем: C=226

AD

Монтажный блок (вид сзади)

Вид со стороны жгута
проводов

CD226

<Автомобили с левым рулем>

28

37

43

29

44

38

23

32

41

24

25

26

27

34

42

36 35

33

21

22

30

39

40

31

AC303867

Вид со стороны жгута
проводов

Монтажный блок (вид сзади)

Разъем: C=226

AC

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

<Автомобили с правым рулем>

54B

-394

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

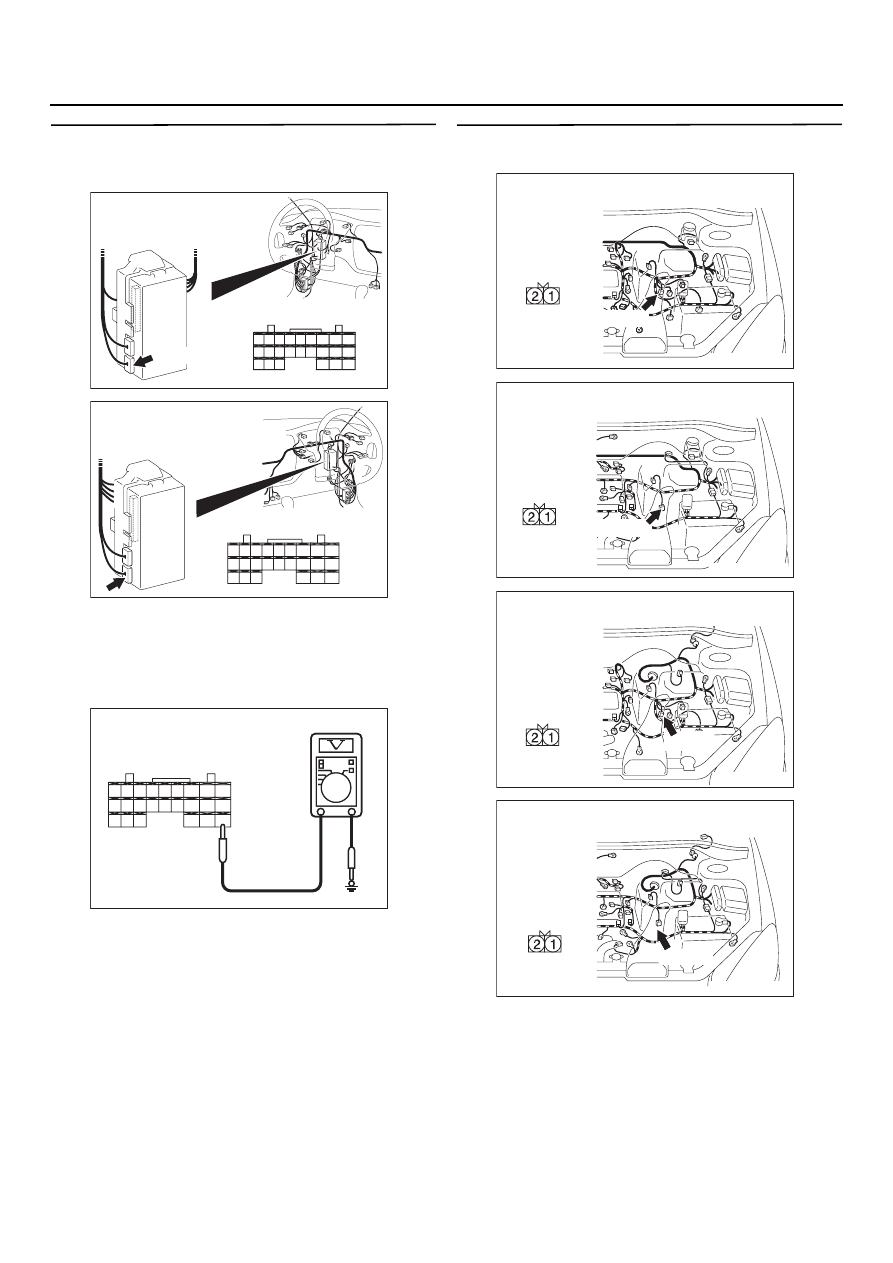

ЭТАП 3. Измерение напряжения на разъеме
С=226 электронного блока управления
системой ETACS

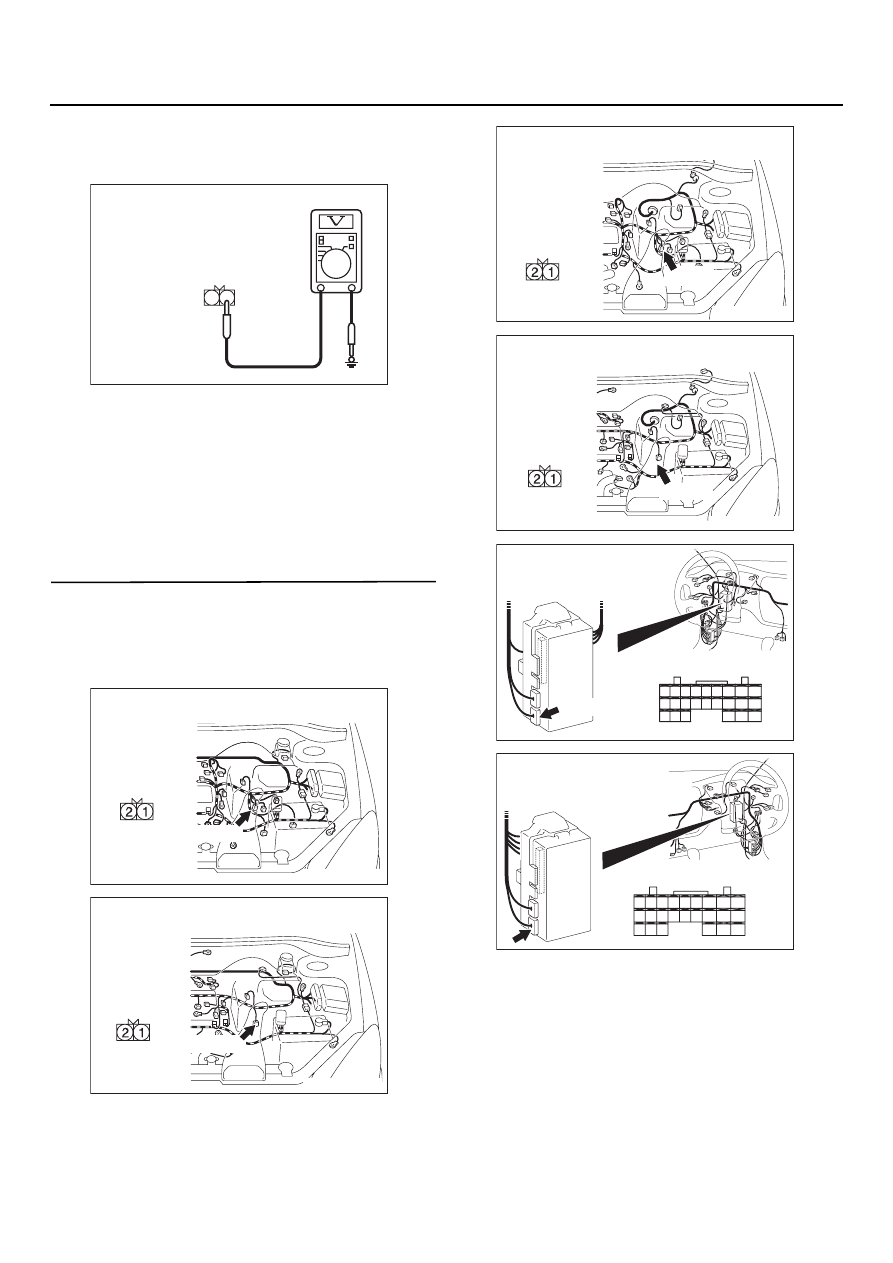

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Замок зажигания: ON (зажигание включено)
(3) Положение рычага переключения передач:

Положение R (задний ход)

(4) Измерьте напряжение между разъемом

СD226 (клемма № 39) электронного блока
управления системой ETACS и "массой".

Номинальное значение: Напряжение
бортсети

B: В норме ли результаты проверки?

ДА :

Замените электронный блок управления
системой ETACS.

НЕТ :

Перейдите к Этапу 4.

ЭТАП 4. Измерение напряжения на разъеме
В=110 переключателя фонаря заднего хода

AC303810

Разъем: C=226

AD

Монтажный блок (вид сзади)

Вид со стороны жгута
проводов

CD226

<Автомобили с левым рулем>

28

37

43

29

44

38

23

32

41

24

25

26

27

34

42

36 35

33

21

22

30

39

40

31

AC303867

Вид со стороны жгута
проводов

Монтажный блок (вид сзади)

Разъем: C=226

AC

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

<Автомобили с правым рулем>

Разъем: СD226
(Вид со стороны
жгута проводов)

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

AC301541 ED

AC303784 AD

BD110(B)

Вид со стороны
жгута проводов

Разъем: B=110 <Автомобиль с двигателем 4G1
и левым расположением органов управления>

AC303792

Разъем: B=110 <Автомобиль с двигателем 4G6
и левым расположением органов управления>

AD

BD110(B)

Вид со стороны
жгута проводов

AC303788 AC

Вид со стороны
жгута проводов

BD110(B)

Разъем: B=110 <Автомобиль с двигателем 4G1
и правым расположением органов управления>

AC303796

Разъем: B=110 <Автомобиль с двигателем 4G6
и правым расположением органов управления>

AC

Вид со стороны
жгута проводов

BD110(B)

54B

-395

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Замок зажигания: ON (зажигание включено).

(3) Измерьте напряжение на клемме №1

разъема ВD110 переключателя заднего
хода и "массе".

Номинальное значение: Напряжение
бортсети

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Перейдите к Этапу 6.

ЭТАП 5. Проверка состояния жгута проводов
между разъемом В=110 (клемма №2)
подрулевого переключателя и разъемом
С=226 (клемма № 39) электронного блока
управления системой ETACS

AC301541 EC

Разъем: BD110
(Вид со стороны
жгута проводов)

2 1

AC303784 AD

BD110(B)

Вид со стороны
жгута проводов

Разъем: B=110 <Автомобиль с двигателем 4G1
и левым расположением органов управления>

AC303792

Разъем: B=110 <Автомобиль с двигателем 4G6
и левым расположением органов управления>

AD

BD110(B)

Вид со стороны
жгута проводов

AC303788 AC

Вид со стороны
жгута проводов

BD110(B)

Разъем: B=110 <Автомобиль с двигателем 4G1
и правым расположением органов управления>

AC303796

Разъем: B=110 <Автомобиль с двигателем 4G6
и правым расположением органов управления>

AC

Вид со стороны
жгута проводов

BD110(B)

AC303810

Разъем: C=226

AD

Монтажный блок (вид сзади)

Вид со стороны жгута
проводов

CD226

<Автомобили с левым рулем>

28

37

43

29

44

38

23

32

41

24

25

26

27

34

42

36 35

33

21

22

30

39

40

31

AC303867

Вид со стороны жгута
проводов

Монтажный блок (вид сзади)

Разъем: C=226

AC

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

<Автомобили с правым рулем>
