Mitsubishi Lancer / Lancer Wagon. Руководство - часть 291

54B

-384

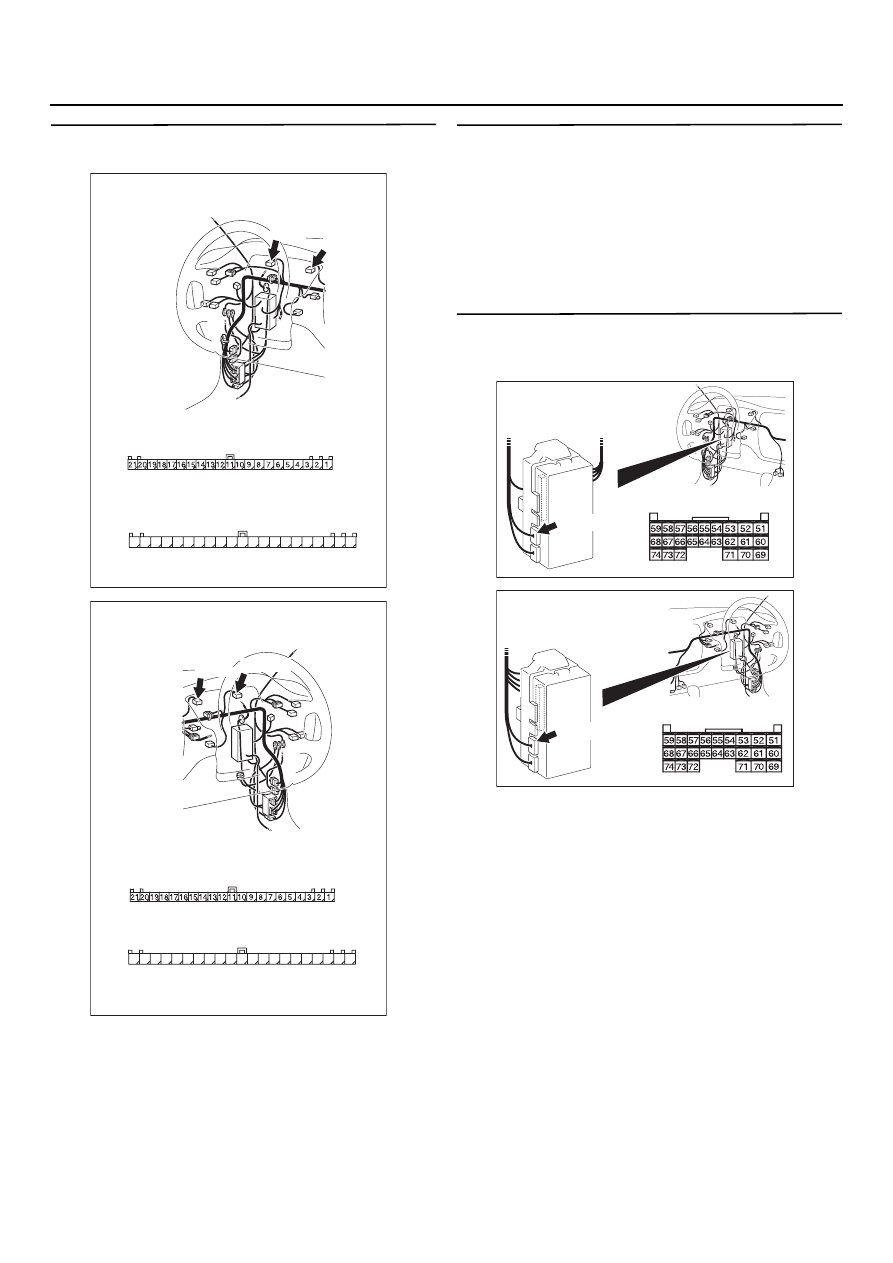

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 3. Проверка разъема: Разъемы С=04
и С=06 комбинации приборов

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 4.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 4. Проверка состояния контрольной
лампы предупреждения об открытых дверях
Проверьте состояние контрольной лампы
предупреждения об открытых дверях.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Замените контрольную лампу
предупреждения об открытых дверях.

ЭТАП 5. Проверка разъема: Разъем С=227
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 6.

НЕТ :

Отремонтируйте неисправный разъем.

AC303799

Разъемы: C=04, C=06

AE

CD06(L)

CD04

<Автомобиль с левым рулем>

CD04

CD06

Вид со стороны жгута проводов

Вид со стороны жгута проводов

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

AC303815

Разъемы: C=04, C=06

AL

<Автомобили с правым рулем>

CD04

Со стороны жгута проводов

CD06

Со стороны жгута проводов

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

CD04

CD06(L)

AC303810

Разъем: C=227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=227

AD

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с правым рулем>

54B

-385

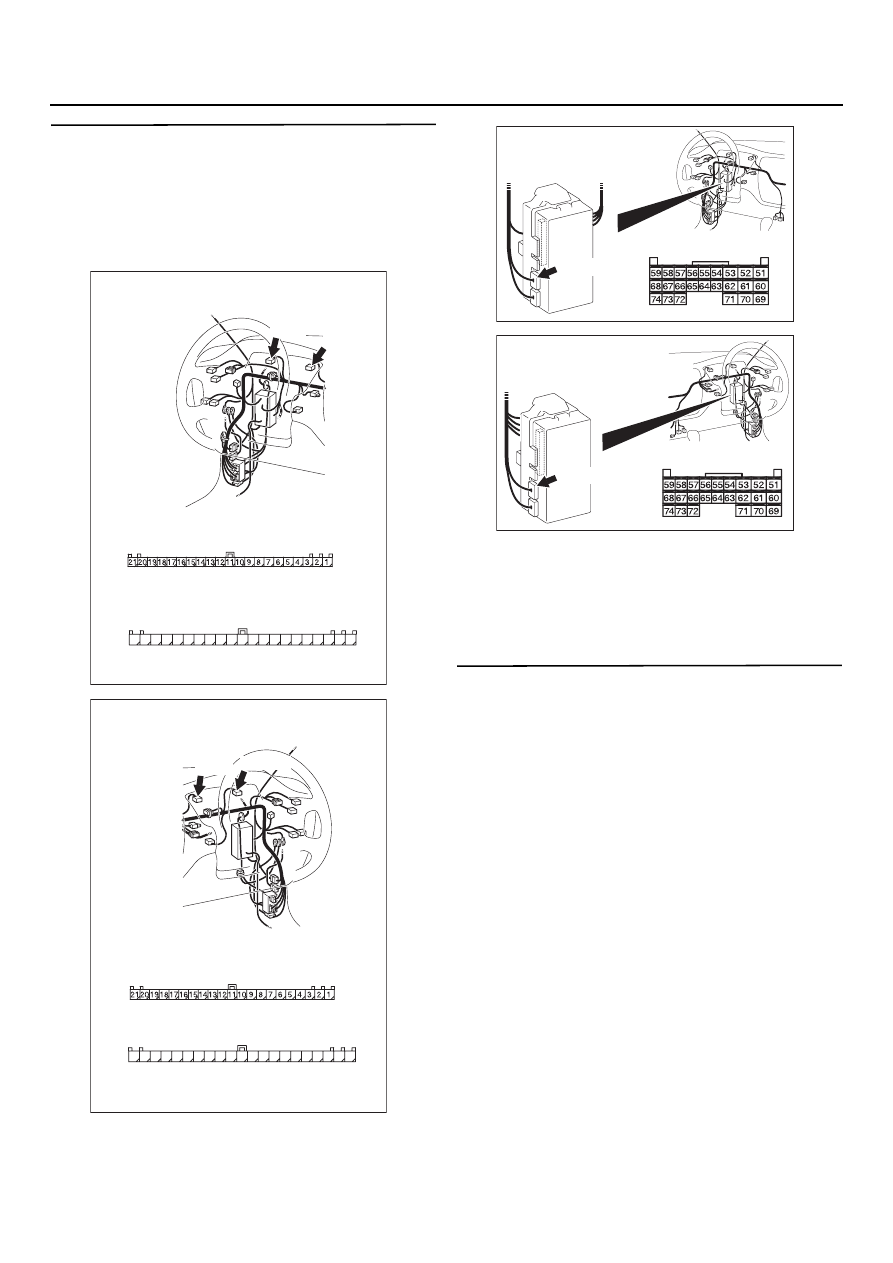

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 6. Проверка состояния жгута проводов
от разъема С=227 (клеммы № 53, 71)
электронного блока управления системой
ETACS к разъему С=06 (клемма № 34)
комбинации (панели) приборов и разъему
С=04 (клемма № 8) комбинации (панели)
приборов

•

Проверьте состояние входной и выходной
линий на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 7. Повторная проверка системы
Замените электронный блок управления
системой ETACS, после чего проверьте
нормальность включения/выключения
контрольной лампы системы предупреждения
об открытых дверях.
(1) Замените электронный блок управления

системой ETACS.

(2) Убедитесь в том, что контрольная лампа

предупреждения об отрытых дверях
нормально включается/выключается.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените панель приборов в сборе.

AC303799

Разъемы: C=04, C=06

AE

CD06(L)

CD04

<Автомобиль с левым рулем>

CD04

CD06

Вид со стороны жгута проводов

Вид со стороны жгута проводов

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

AC303815

Разъемы: C=04, C=06

AL

<Автомобили с правым рулем>

CD04

Со стороны жгута проводов

CD06

Со стороны жгута проводов

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

CD04

CD06(L)

AC303810

Разъем: C=227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=227

AD

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с правым рулем>

54B

-386

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

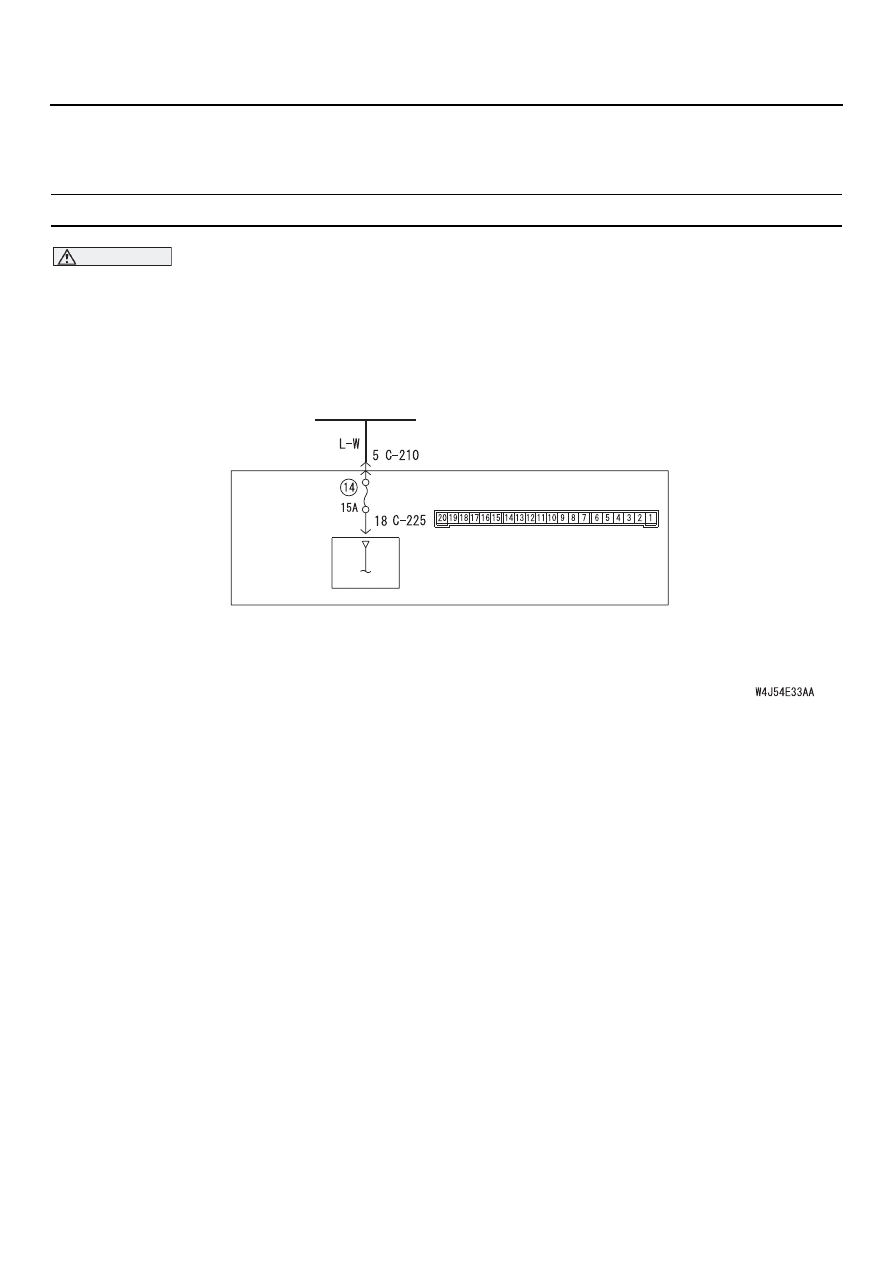

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

МЕТОДИКА ПРОВЕРКИ М=1: Не получен сигнал замка зажигания (ACC)

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепи входного сигнала.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Используется входной сигнал замка зажигания
(в положении "АСС") при работе, с перечисленD
ными ниже, функциями. Если сигнал аномален,
эти функции нормально работать не будут.

•

Стеклоочиститель и омыватель ветрового
стекла.

•

Стеклоочиститель и омыватель стекла
задней двери.

•

Функция автоматического выключения
освещения салона.

Возможные причины

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

ЭБУ системы
ETACS

ЗАМОК
ЗАЖИГАНИЯ (АСС)

Вид со стороны монтажного блока

Входная цепь замка зажигания (АСС)

МОНТАЖНЫЙ БЛОК

54B

-387

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

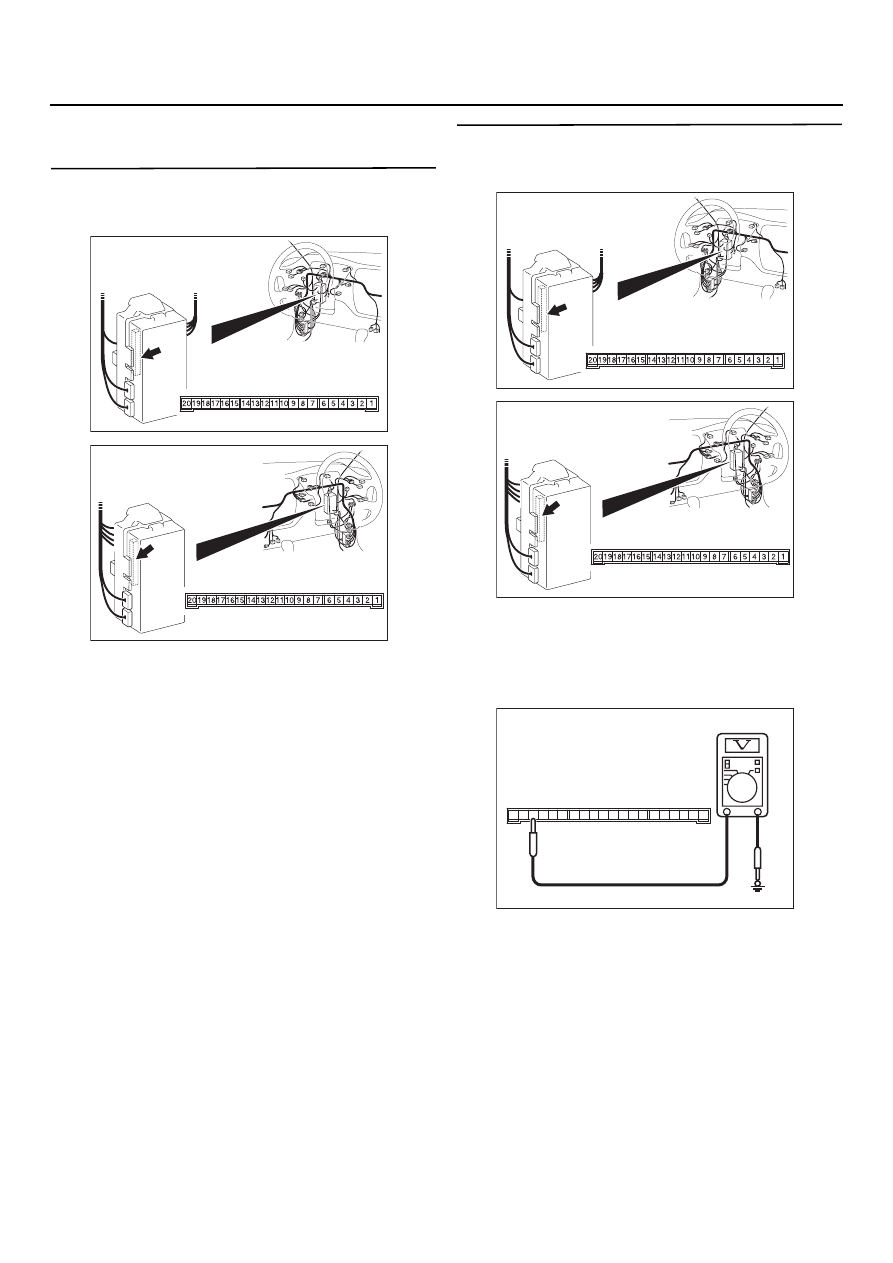

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка разъема: Разъем С=225
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 2. Измерение напряжения на разъеме
С=225 электронного блока управления
системой ETACS

(1) Снимите электронный блок управления

системой ETACS, измерения проводите
со стороны монтажного блока.

(2) Замок зажигания: Положение АСС

(вспомогательнон оборудование.)

(3) Измерьте напряжение между разъемом

СD225 (клемма № 18) электронного блока
управления системой ETACS и "массой".

Номинальное значение: Напряжение
бортсети

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 4.

НЕТ :

Перейдите к Этапу 3.

AC303810

Разъем: C=225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303810

Разъем: C=225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC301541 EB

Разъем СD225
(Вид со стороны
монтажного блока)

2019

7

13

17

18

1615 14

10

11

12

9 8

2

6 5

3

4

1
