Mitsubishi Lancer / Lancer Wagon. Руководство - часть 296





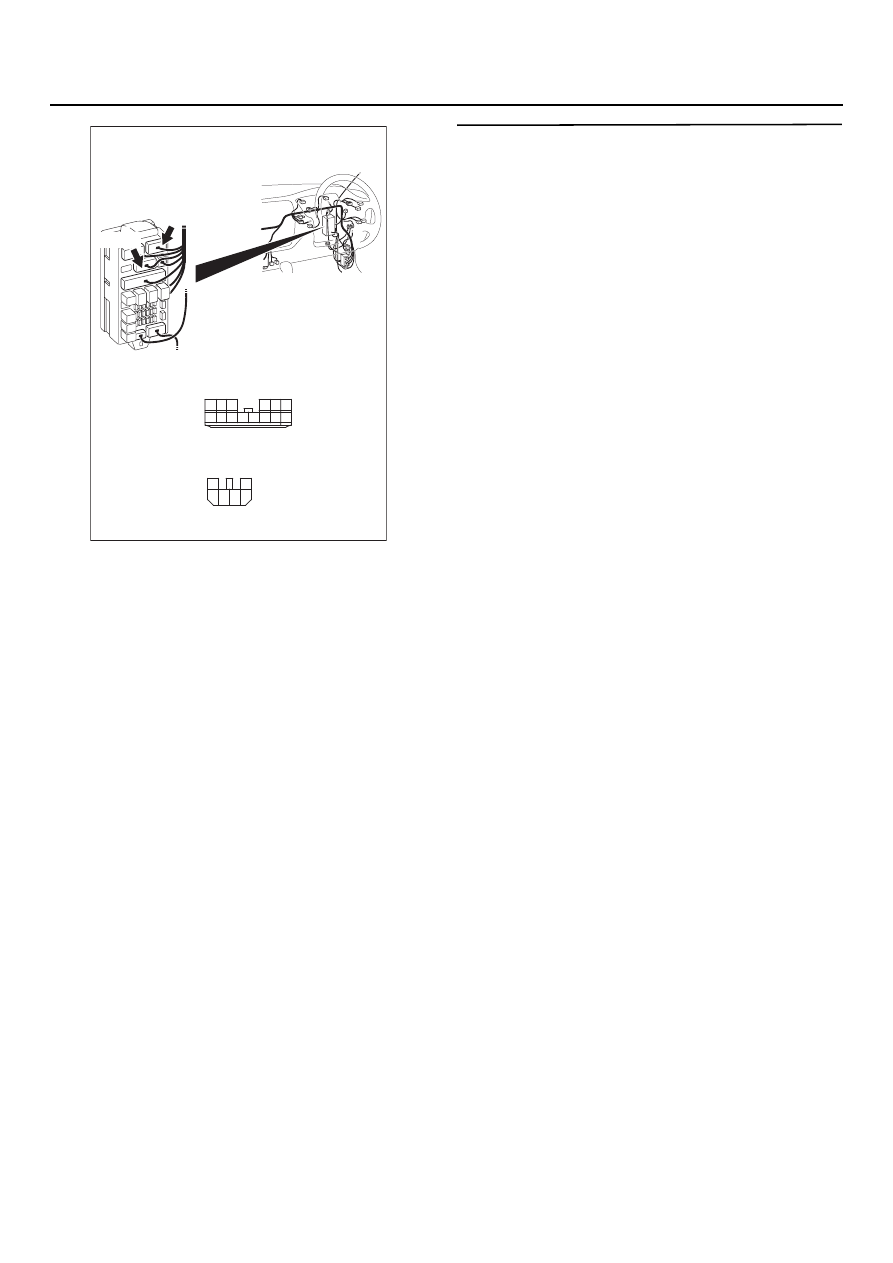

54B

-404

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема C$14
<Автомобили с левым расположением органов
управления>, или разъема C$136 <Автомобили
с правым расположением органов
управления>, и  разъемов С$209 и С$210
монтажного блока, отремонтируйте разъем(ы)
в случае необходимости.

Проверьте состояние линии питания замка
зажигания (IG1) на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

Этап 7. Повторная проверка системы.
Убедитесь в нормальном получении сигнала
переключателем селектора (в положении
заднего хода) автоматической коробки передач.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

AC303823

Разъемы: C=209, C=210

AE

CD210

Монтажный блок (вид спереди)

<Автомобиль с правым рулем>

CD209

Разъем СD209 D вид со стороны

жгута проводов

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем СD210 D вид со стороны

жгута проводов

4

6 5

3

2

1

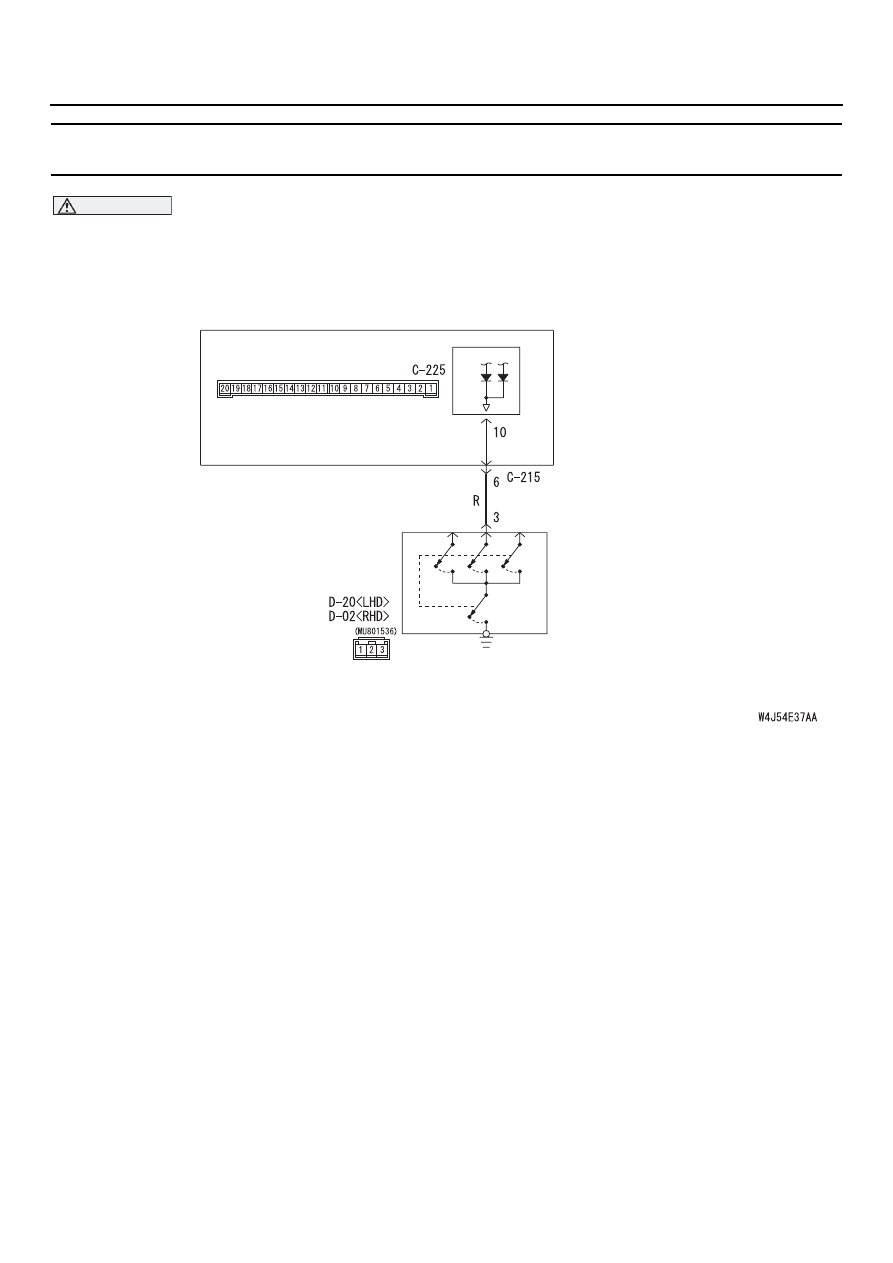

54B

-405

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ПРОВЕРКИ М=4: Не получен сигнал выключателя двери (передняя: левая)
<Автомобили с левым расположением органов управления>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепи входного сигнала.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Входной сигнал выключателя двери (передняя
левая) применяется при работе со следующими
функциями. Если сигнал аномален, эти функции
нормально работать не будут.

Функция (световая) напоминания
об оставленном ключе в замке зажигания.

Функция автоматического выключения фар
головного света.

Плафоны освещения салона автомобиля.

Возможные причины

Неисправность выключателя передней
правой двери.

Неисправность электронного блока
управления системой ETACS.

Повреждение жгута проводов или разъемов.

Вид со стороны монтажного блока

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

ЭБУ системы ETACS

Выключатель передней левой двери
(автомобиль с левым расположением
органов управления)
Выключатель передней правой двери
(автомобиль с правым расположением
органов управления)

Входная цепь выключателей дверей

МОНТАЖНЫЙ БЛОК

ВЫКЛ.

ВЫКЛ. ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВЫКЛ.

ВКЛ.

ПРИМЕЧАНИЕ
*1: Автомобиль с левым расположением
       органов управления (LHD)
*2: Автомобиль с правым расположением
       органов управления (RHD)

*1

*2

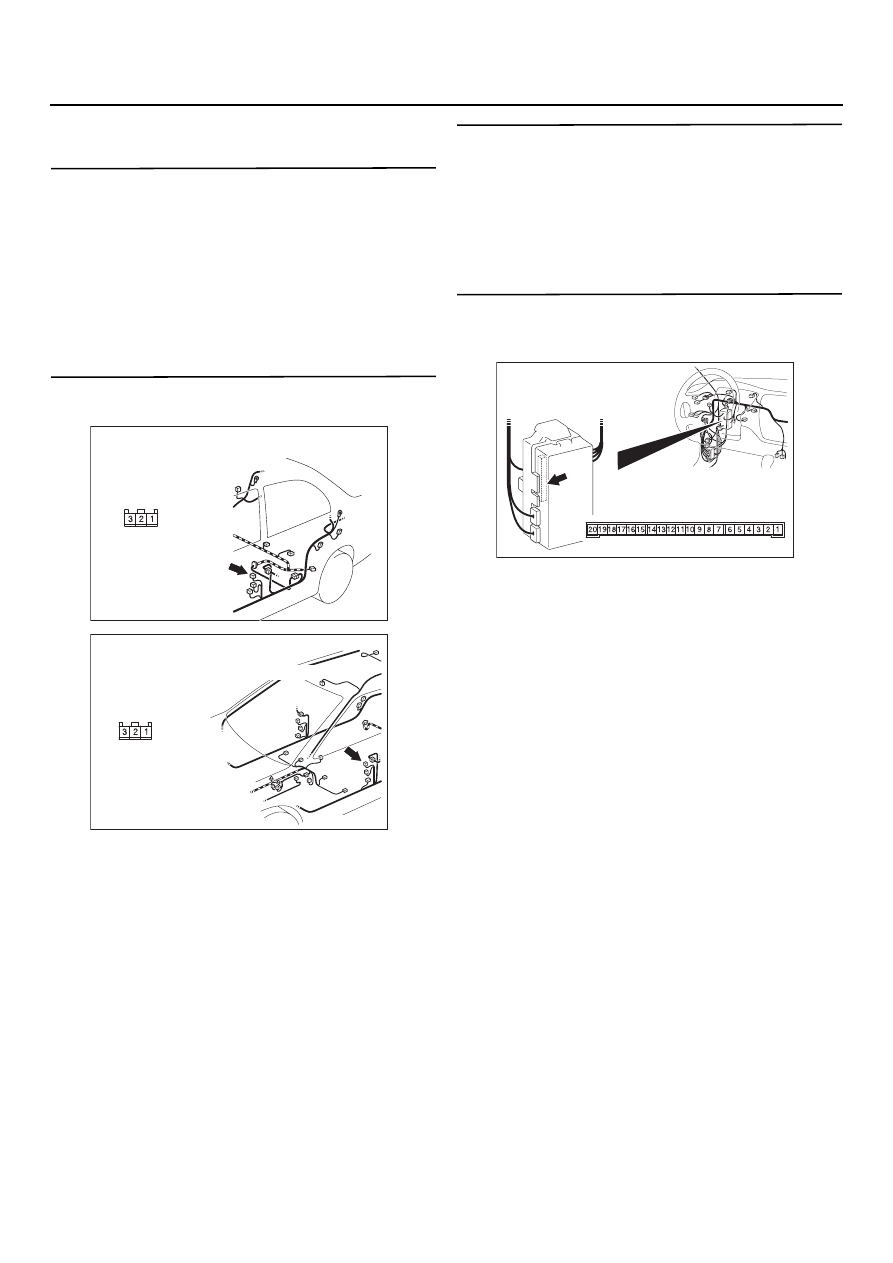

54B

-406

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка правильности установки
выключателя двери
Проверьте, получен ли сигнал выключателем
предней правой (левой) был установлен
правильно.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Установите выключатель двери
правильно.

ЭТАП 2. Проверка разъема: Разъем D=20
выключателя передней правой двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 3. Проверка состояния выключателя
передней правой двери
См. главу 42, "Дверь",

CTP. 42-35

.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 4.

НЕТ :

Замените выключатель передней
правой двери.

ЭТАП 4. Проверка разъема: Разъем С=225
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Отремонтируйте неисправный разъем.

AC303871 AE

Вид со стороны
жгута проводов

Разъем: D=20 <Автомобиль с кузовом "Седан"
и с левым расположением органов управления>

AC303915

Вид со стороны
жгута проводов

AH

Разъем: D=20 <Автомобиль
с кузовом "Универсал" и с левым
расположением органов управления>

AC303810

Разъем: C=225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

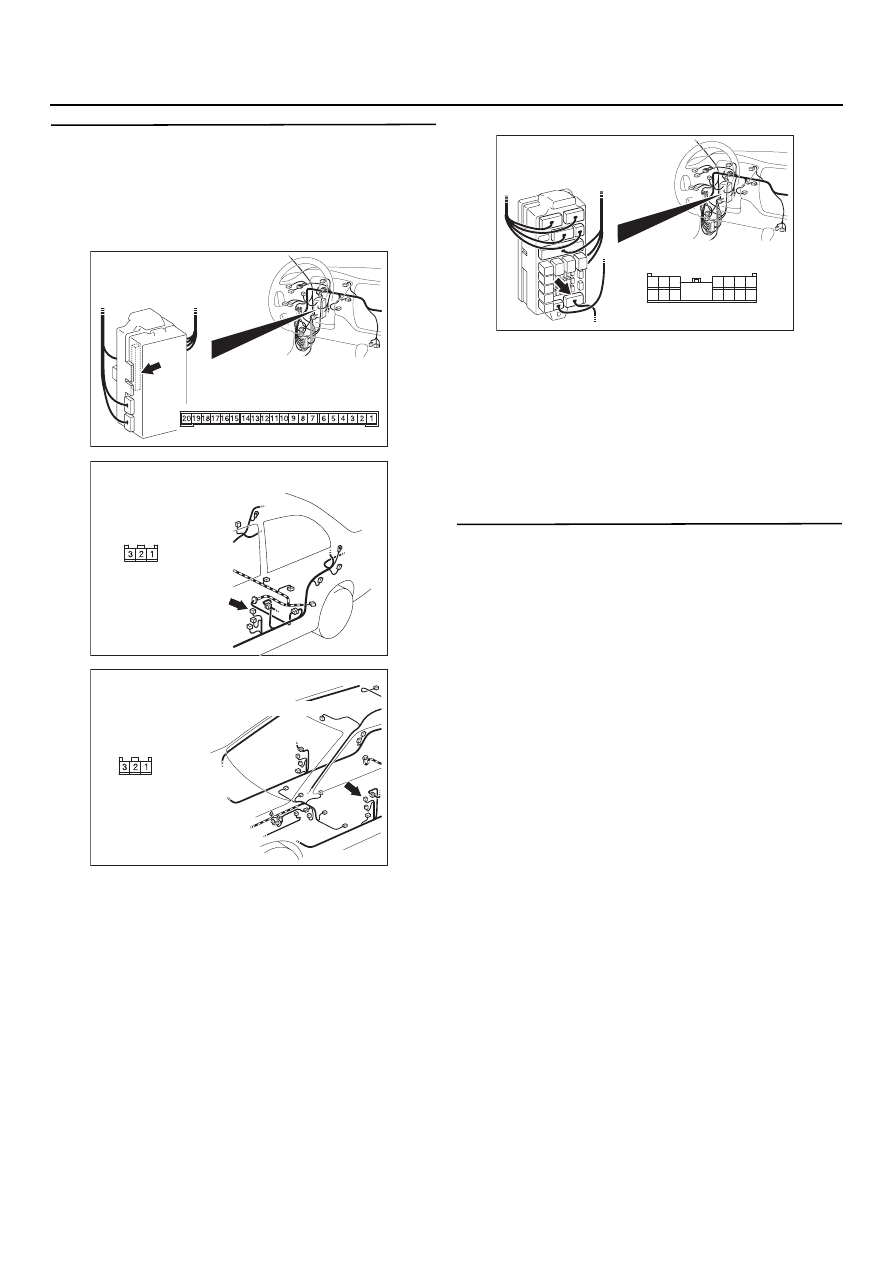

54B

-407

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 5. Проверка состояния жгута проводов
между разъемом D=20 (клемма № 3)
выключателя передней левой двери
и разъемом С=225 (клемма № 10)
электронного блока управления системой
ETACS

NOTE:

Перед проверкой жгута проводов, проверьте
соединительный разъем C$215,
отремонтируйте его, в случае необходимости.

Проверьте состояние входной линии на
наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 6.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 6. Повторная проверка системы
Проверьте, получен ли сигнал выключателем
предней правой передней левой двери без
помех и искажений.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

AC303810

Разъем: C=225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303871 AE

Вид со стороны
жгута проводов

Разъем: D=20 <Автомобиль с кузовом "Седан"
и с левым расположением органов управления>

AC303915

Вид со стороны
жгута проводов

AH

Разъем: D=20 <Автомобиль
с кузовом "Универсал" и с левым
расположением органов управления>

AC303808

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C=215

AG

<Автомобили с левым рулем>

7

15

5

6

14 13

2

9

12

4 3

10

11

1

8
