МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ПРОВЕРКИ J=3: Некоторые указатели поворота не горят.
<Автомобили с левым расположением органов управления>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если какойDлибо сигнал поворота нормально
не загорается, то возможны неисправности
в разъемах проводки или в самих лампах.

Возможные причины

•

Неисправны лампы индикации поворота.

•

Повреждение жгута проводов или разъемов.

(                                     )

Лампа
бокового
указателя
левого
поворота

Реле указателя
левого поворот

Лампа
переднего
указателя
левого
поворота

Задний правый
комбинированный
фонарь

Задний левый
комбинированный
фонарь

Лампа переднего
указателя правого
поворота

Лампа бокового
указателя правого
поворота

КОМБИНАЦИЯ
ПРИБОРОВ

Вид со стороны монтажного блока

ЭБУ системы
ETACS

(                                     )

Реле указателя
правого поворота

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

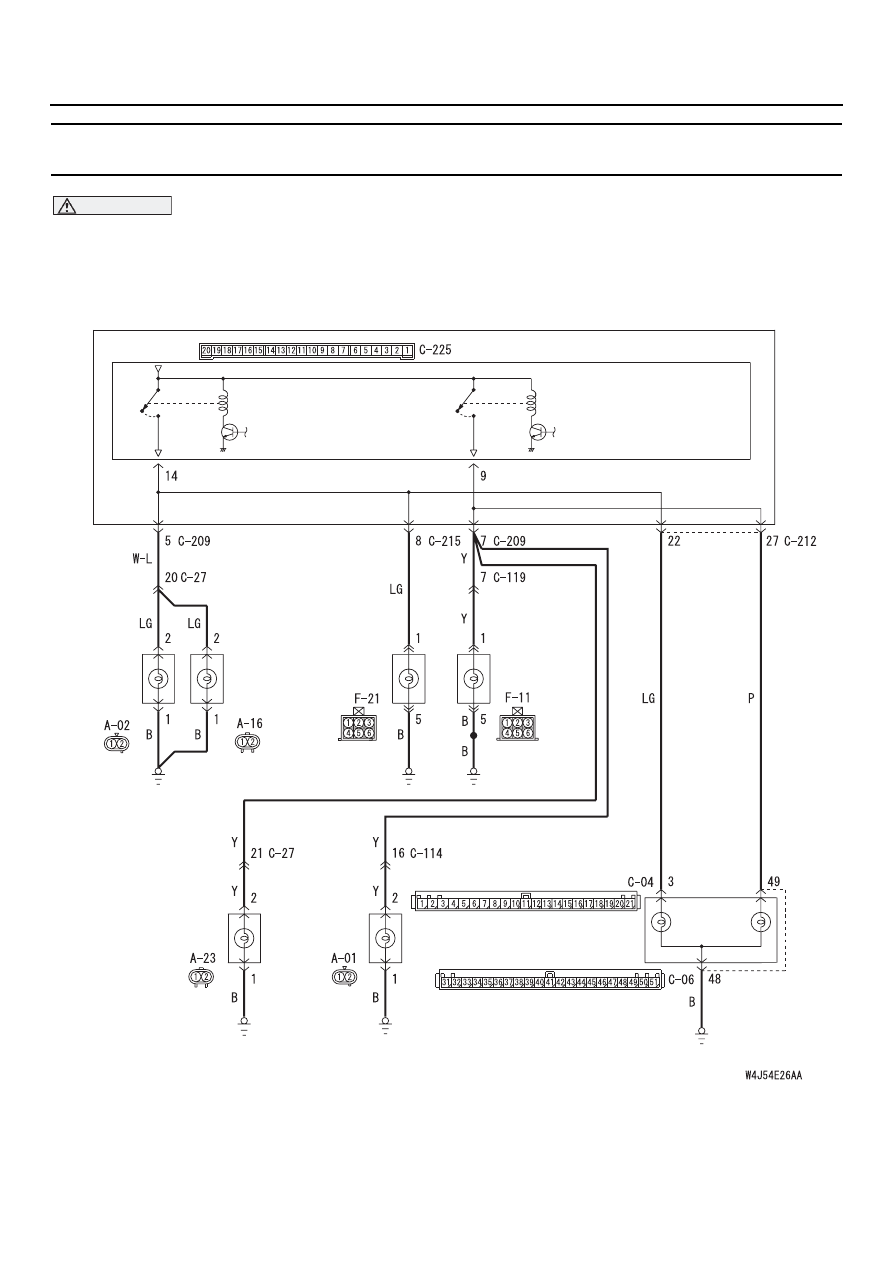

Цепь указателей поворотов (автомобиль с левым расположением органов управления)

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

МОНТАЖНЫЙ БЛОК

Индикатор
поворотов

(правый)

(левый)

54B

-281

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка разъема: A=23 <Передний
правый> или A=16 <Передний левый>
разъем передних указателей поворота, A=01
<Боковой правый> или A=02 <Боковой
левый> разъем боковых указателей
поворотов, F=11 <Задний правый> или F=21
<Задний левый> разъем заднего
комбинированного фонаря, разъем C=06
<лампа индикации поворота> и разъем C=04
<лампа индикации левого поворота>
разъема комбинации приборов

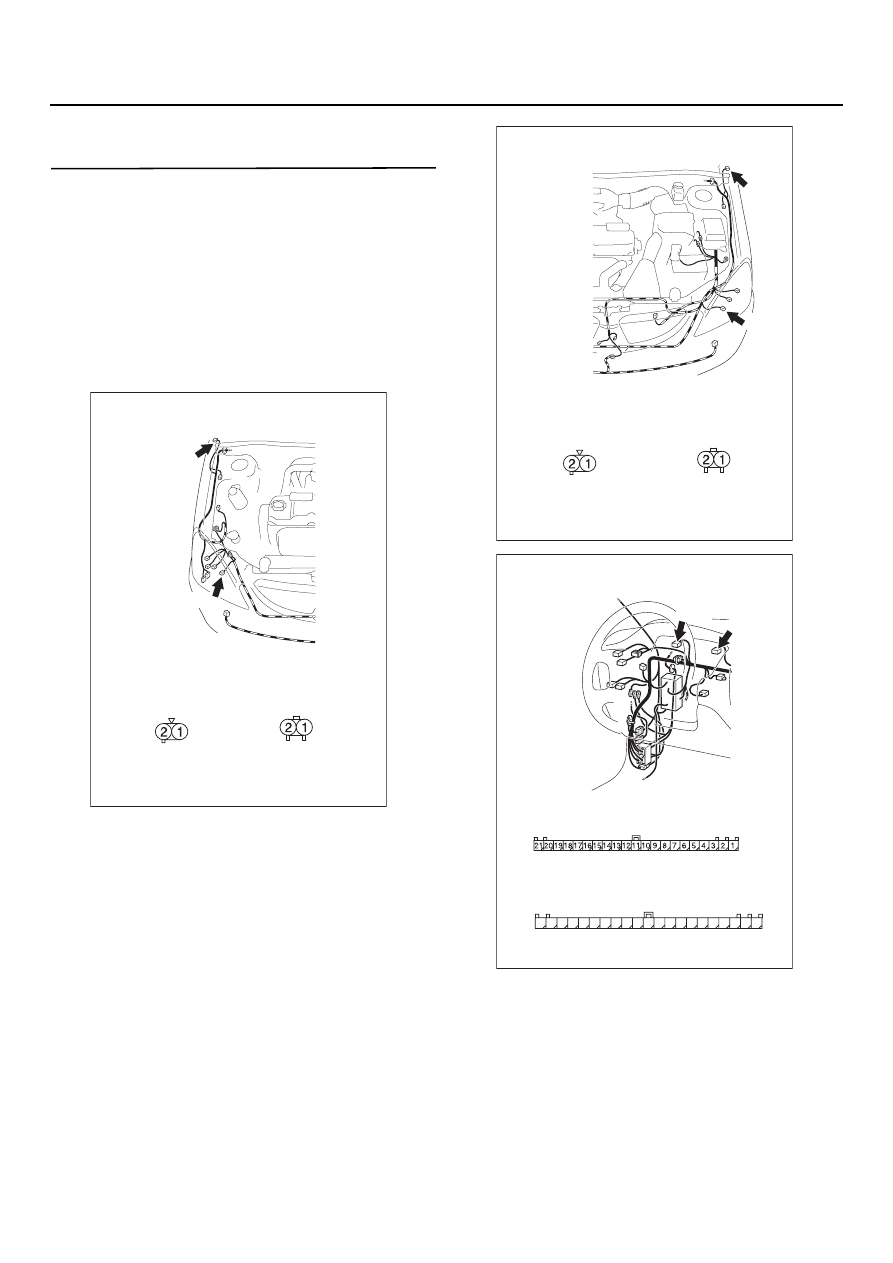

AC303775

Разъемы: A=01, A=23

<Автомобиль с левым рулем>

AD23

AD01

вид со стороны
жгута проводов

AD01

вид со стороны
жгута проводов

AD23

AB

AC303777

Разъемы: A=02, A=16

<Автомобиль с левым рулем>

AB

AD02

вид со стороны
жгута проводов

AD02

AD16

вид со стороны
жгута проводов

AD16

AC303799

Разъемы: C=04, C=06

AE

CD06(L)

CD04

<Автомобиль с левым рулем>

CD04

CD06

Вид со стороны жгута проводов

Вид со стороны жгута проводов

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

54B

-282

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 2. Проверка состояния ламп фонарей
указателей поворота или индикаторов
поворота на панели уприборов
Проверьте состояние ламп на наличие
дефекта(ов).

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Замените неисправные лампы.

ЭТАП 3. Измерение сопротивления
на разъеме A=23 <Передний правый>
или на разъеме A=16 <Передний левый>
передних указателей поворота, на разъеме
A=01 <Боковой правый> или на разъеме
A=02 <Боковой левый> боковые указатели
поворотов, на разъеме F=11 <Задний
правый> или на разъеме F=21 <Задний
левый> заднего комбинированного фонаря,
на разъеме C=06 <лампы=индикатора
поворота> комбинации приборов

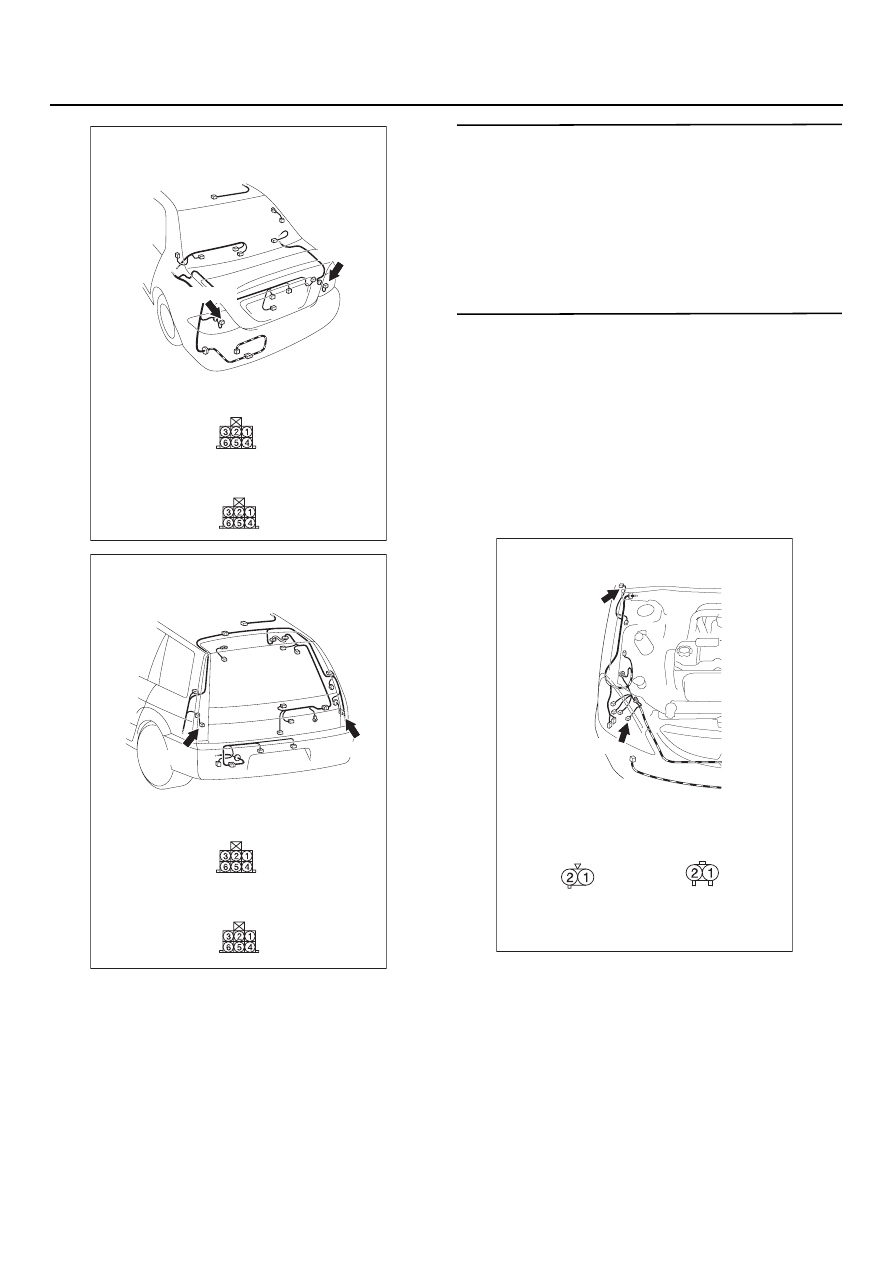

AC303944

Разъемы: F=11, F=21

<Автомобиль с кузовом "Седан" и с левым
расположением органов управления>

Вид со стороны
жгута проводов

FD11

AC

FD11(B)

Вид со стороны
жгута проводов

FD21

FD21(B)

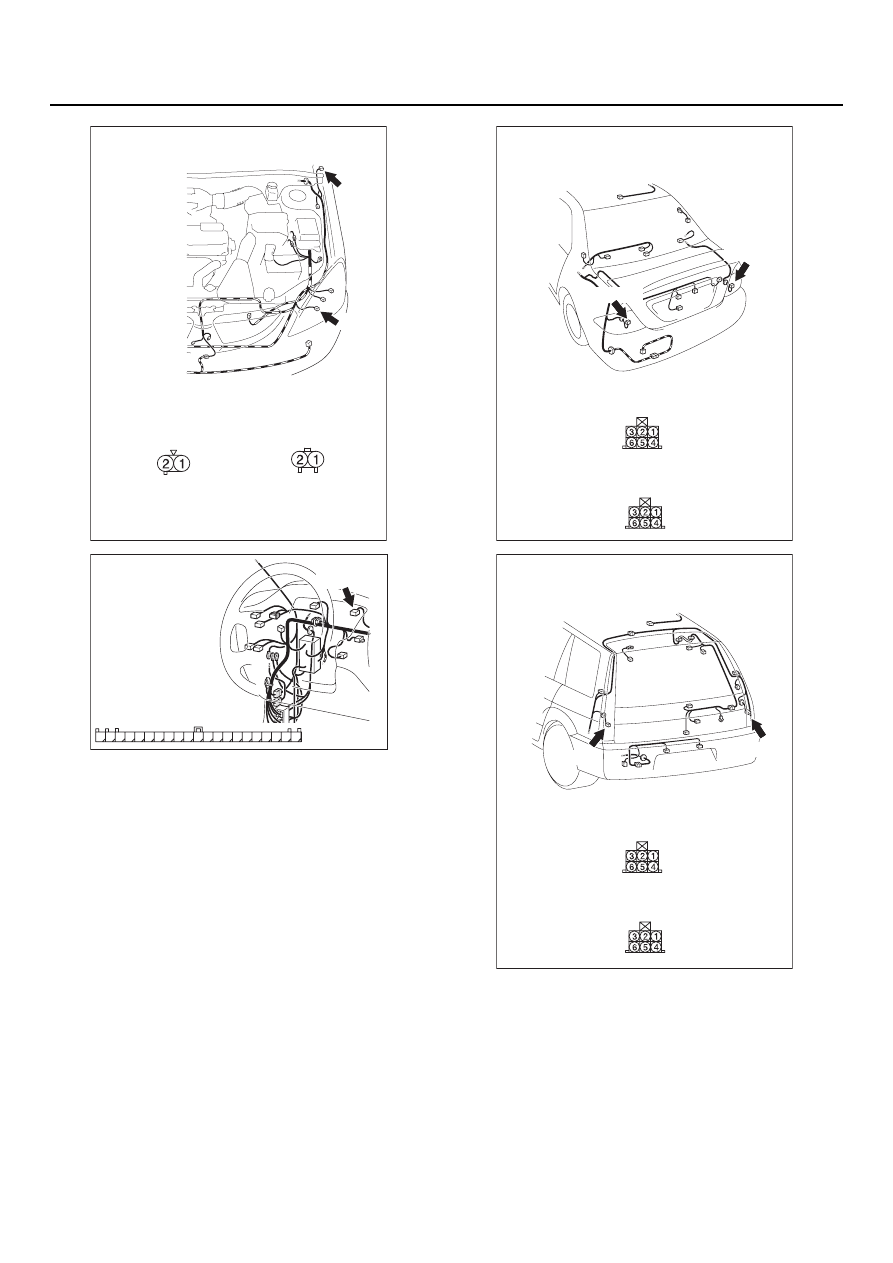

AC303955

Разъемы: F=11, F=21

<Автомобиль с кузовом "Универсал" и с левым
расположением органов управления>

вид со стороны
жгута проводов

FD11

AB

FD11(B)

вид со стороны
жгута проводов

FD21

FD21(B)

AC303775

Разъемы: A=01, A=23

<Автомобиль с левым рулем>

AD23

AD01

вид со стороны
жгута проводов

AD01

вид со стороны
жгута проводов

AD23

AB

54B

-283

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между разъемом

неисправной лампы фонаря и "массой".

AC303777

Разъемы: A=02, A=16

<Автомобиль с левым рулем>

AB

AD02

вид со стороны
жгута проводов

AD02

AD16

вид со стороны
жгута проводов

AD16

AC303798

Разъем: C=06
<Автомобили
с левым рулем>

AF

Со стороны жгута проводов

CD06 (L)

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

AC303944

Разъемы: F=11, F=21

<Автомобиль с кузовом "Седан" и с левым
расположением органов управления>

Вид со стороны
жгута проводов

FD11

AC

FD11(B)

Вид со стороны
жгута проводов

FD21

FD21(B)

AC303955

Разъемы: F=11, F=21

<Автомобиль с кузовом "Универсал" и с левым
расположением органов управления>

вид со стороны
жгута проводов

FD11

AB

FD11(B)

вид со стороны
жгута проводов

FD21

FD21(B)
