МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Перед проверкой жгута проводов, проверьте
промежуточный разъем D$03, отремонтируйте
его, в случае необходимости.

•

Проверьте состояние входной и выходной
линий датчика определения вращения на
наличие разрыва или короткого замыкания
цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 25.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 25. Проверка разъема: Разъем Е=18
вспомогательного переключателя
электростеклоподъемника задней правой
двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 26.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 26. Проверка состояния жгута
проводов от разъема Е=18 (клеммы № 2, 8
и 3) вспомогательного переключателя
электростеклоподъемника задней правой
двери  к разъему Е=19 электродвигателя
задней правой двери (клеммы № 2, 3 и 6)

•

Проверьте состояние входной и выходной
линий датчика определения вращения на
наличие разрыва или короткого замыкания
цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 27.

НЕТ :

Отремонтируйте жгут проводов.

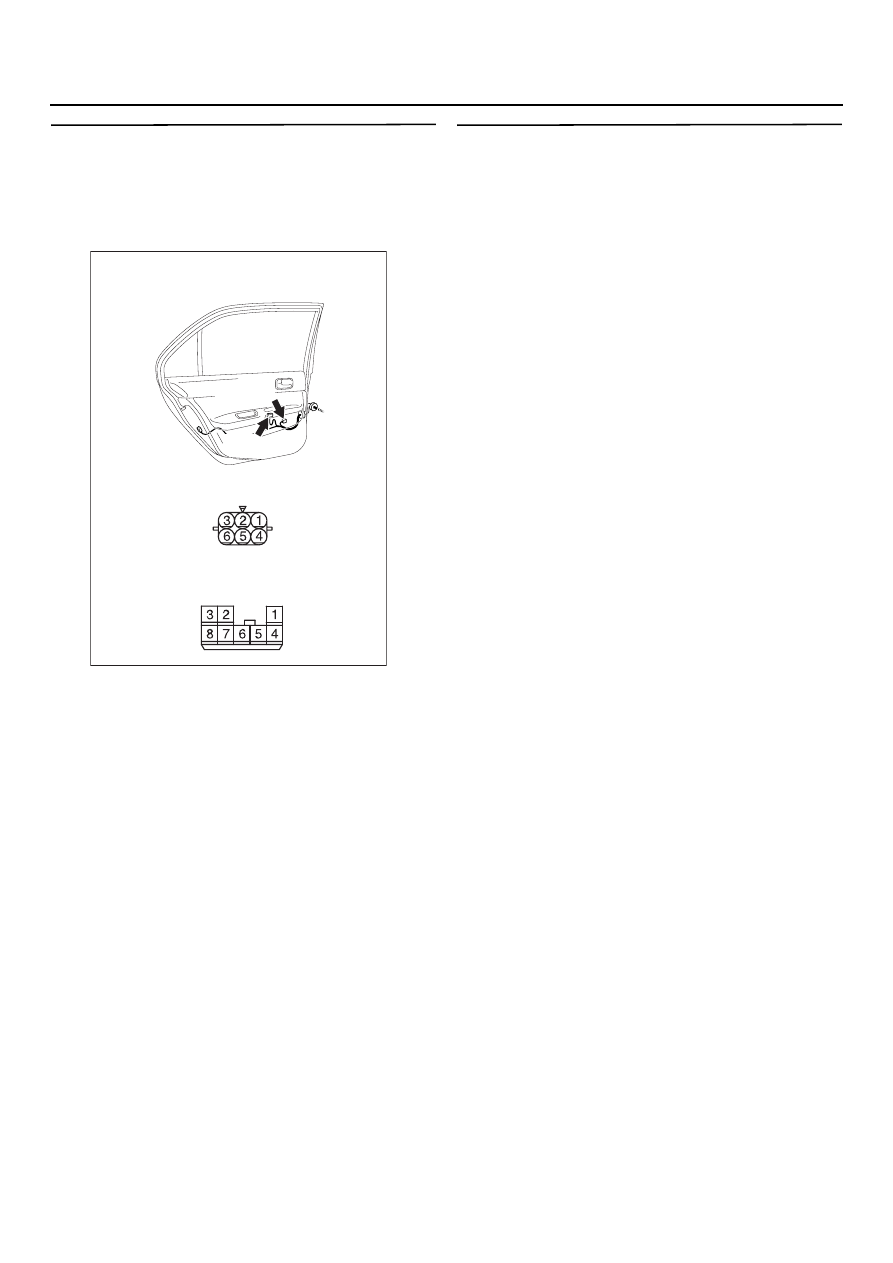

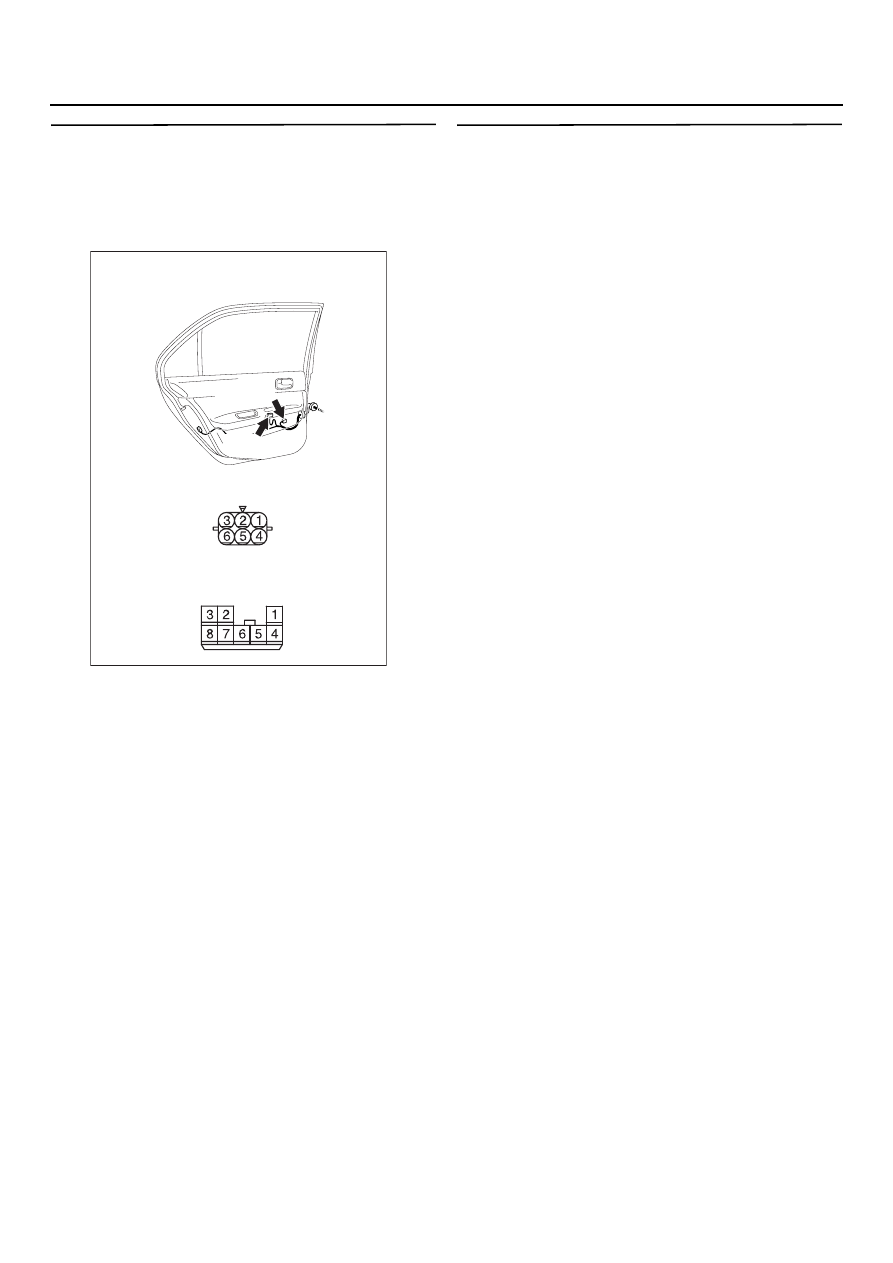

AC303921

Разъем: D=03

AB

<Универсал = автомобили
с правым рулем>

AC303941

Разъем: E=18

AB

Вид со строны
жгута проводов

AC303942

Разъемы: E=18, E=19

Разъем ЕD18 D вид со стороны
жгута проводов

Разъем ЕD19 D вид со стороны
жгута проводов

ED18

ED19(GR)

AB

54B

-165

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 27. Повторная проверка системы
После замены вспомогательного
переключателя электростеклоподъемника
задней правой двери, убедитесь в том, что
травмобезопасность стекла задней правой
двери обеспечивается этим же
переключателем.
(1) Замените вспомогательный переключатель

электростеклоподъемника задней правой
двери.

(2) Убедитесь в травмобезопасности

электростеклоподъемника задней правой
двери.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электродвигатель в сборе
стеклоподъемника задней правой
двери.

ЭТАП 28. Проверка разъема: Разъем Е=07
электродвигателя стеклоподъемника
задней левой двери

В норме ли результаты проверки?

ДА :

Перейдите к Этапу 29.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 29. Измерение сопротивления
на разъеме Е=07 электродвигателя
стеклоподъемника задней левой двери

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между разъемом

ЕD07 (клемма № 5) электродвигателя
стеклоподъемника задней левой двери и
"массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 31.

НЕТ :

Перейдите к Этапу 30.

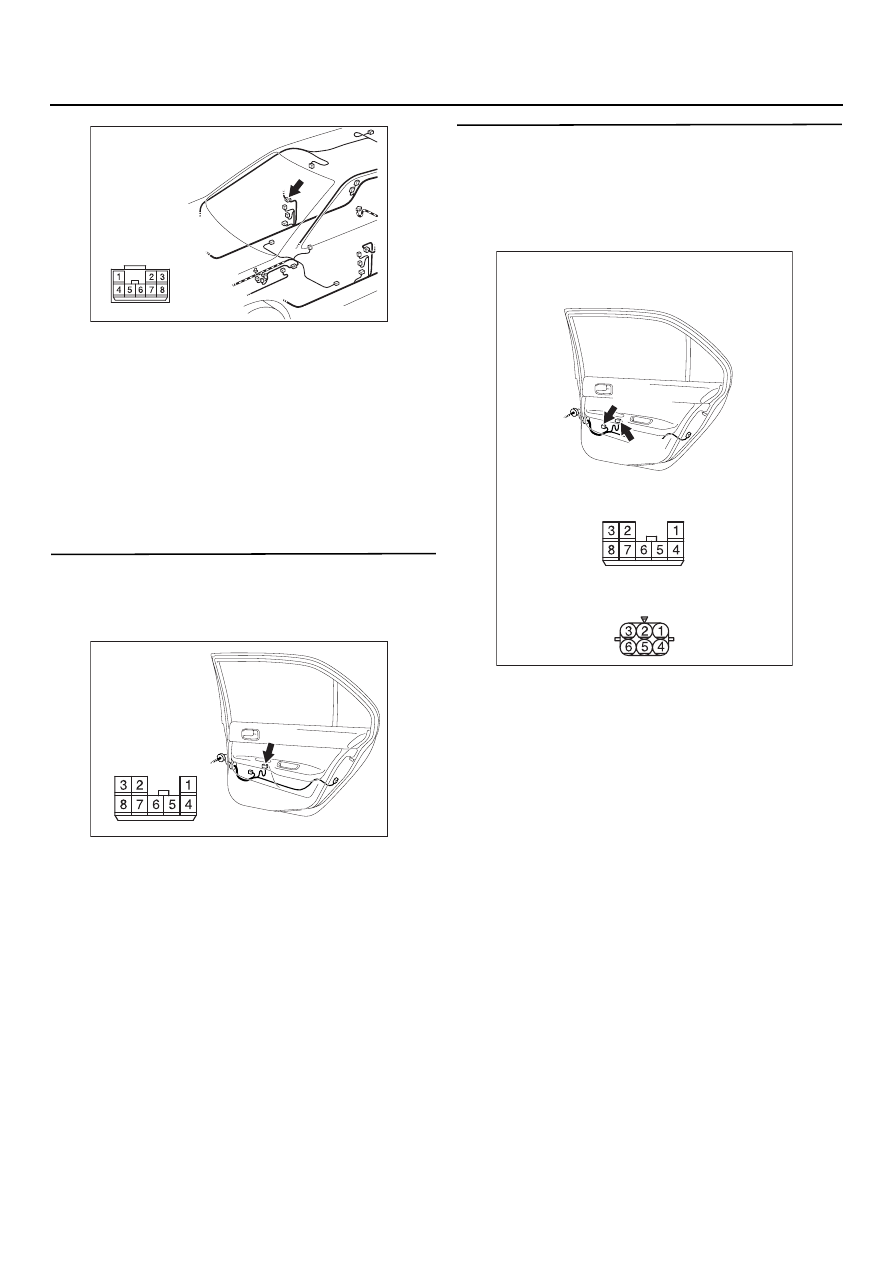

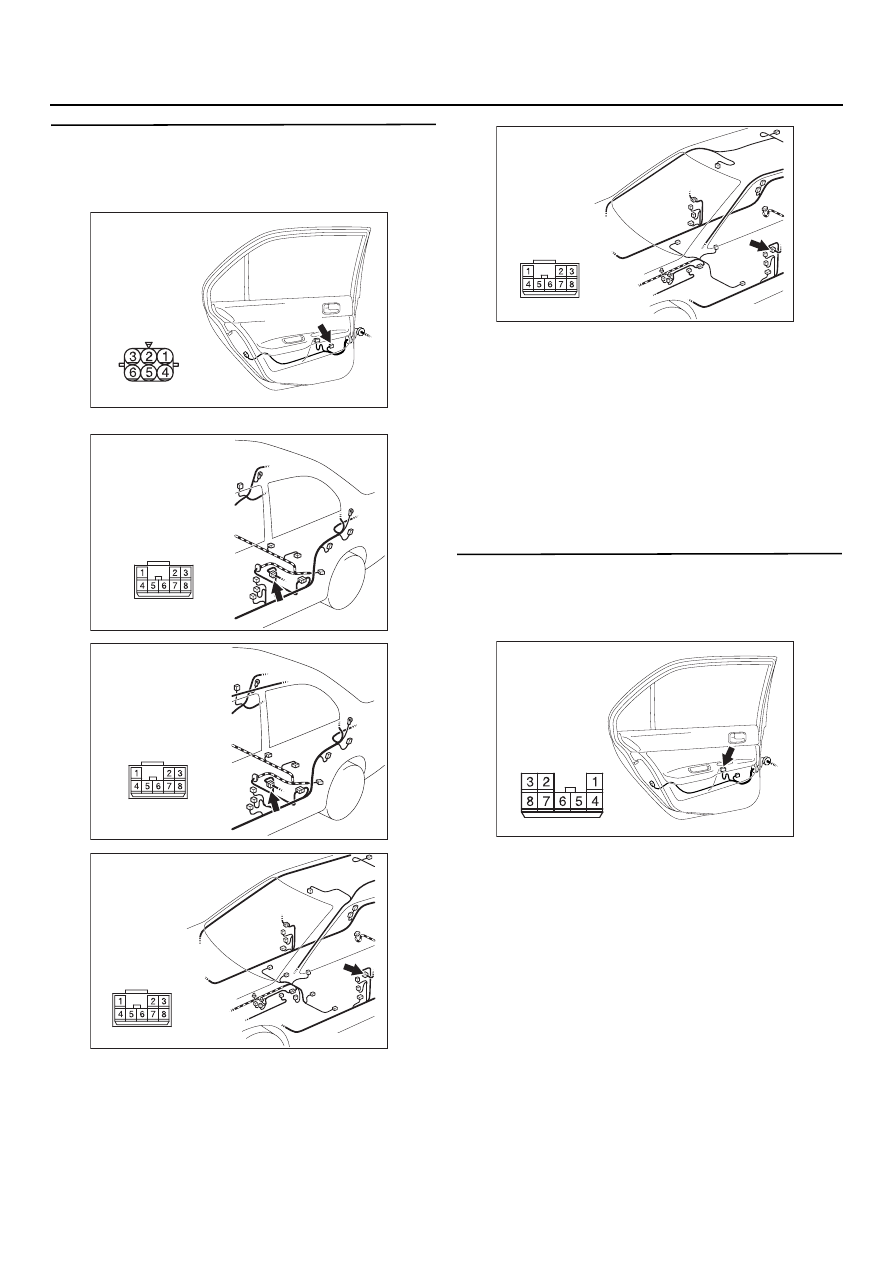

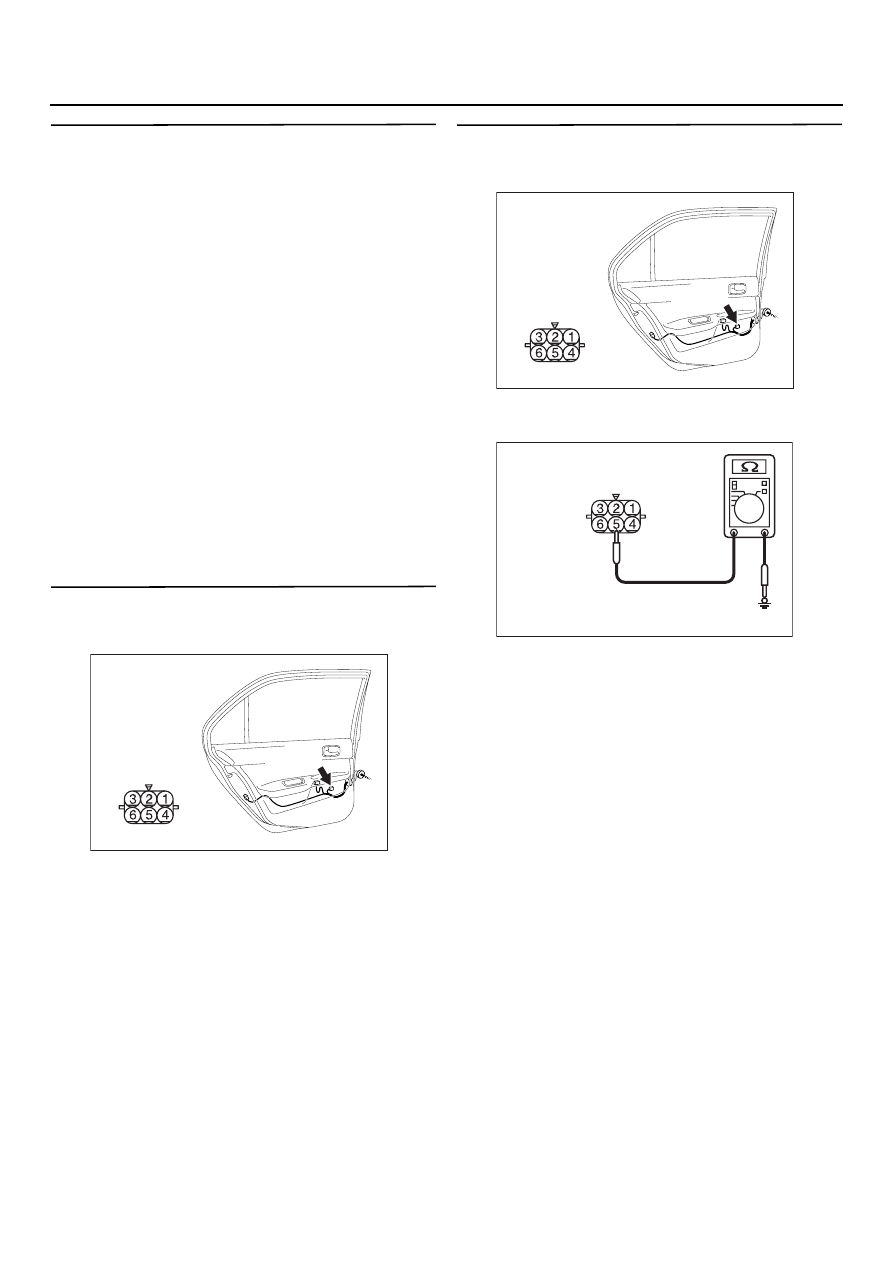

AC303937

Разъем: E=07

AB

Вид со стороны
жгута проводов

ED07(GR)

AC303937

Разъем: E=07

AB

Вид со стороны
жгута проводов

ED07(GR)

AC303980

Разъем: ЕD07
(Вид со стороны жгута проводов)

AC

54B

-166

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 30. Проверка состояния жгута
проводов от разъема Е=07 (клемма № 5)
электродвигателя стеклоподъемника
задней левой двери до "массы"

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточный разъем D$19, отремонтируйте
его, в случае необходимости.

•

Проверьте состояние входной и выходной
линий датчика определения вращения на
наличие разрыва или короткого замыкания
цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 31.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 31. Проверка разъема: Разъем Е=08
вспомогательного переключателя
электростеклоподъемника задней левой
двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 32.

НЕТ :

Отремонтируйте неисправный разъем.

AC303937
