54B

-156

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 2. Проверка наличия "обучающей"
функции (learning function)
электростеклоподъемника.
Проверьте, чтобы убедиться в том, что
переключатель стеклоподъемника распознает
положение стекол, когда они полностью
закрыты (См. главу 42, "Дверь",

CTP. 42-38

).

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Убедитесь в том, что переключатель
стеклоподъемника распознает
положение стекол, когда они полностью
закрыты (См. главу 42, "Дверь",

CTP. 42-38

).

ЭТАП 3. Определение места неисправности.

B: Которая из дверей не обеспечивает

травмобезопасности стеклоподъемника?
Дверь водителя <Автомобили с левым
расположением органов управления> :

Перейдите к Этапу 4.

Дверь водителя <Автомобили с левым
расположением органов управления> :

Перейдите к Этапу 7.

Дверь переднего пассажира <Автомобили
с левым расположением органов
управления> :

Перейдите к Этапу 10.

Дверь переднего пассажира <Автомобили
с правым расположением органов
управления> :

Перейдите к Этапу 16.

Задняя правая дверь :

Перейдите к Этапу 22.

Задняя левая дверь :

Перейдите к Этапу 28.

ЭТАП 4. Проверка разъема: Разъем Е=05
главного переключателя электростекло=
подъемников и разъем Е=04 вспомогатель=
ного переключателя передней левойй двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Отремонтируйте неисправный разъем.

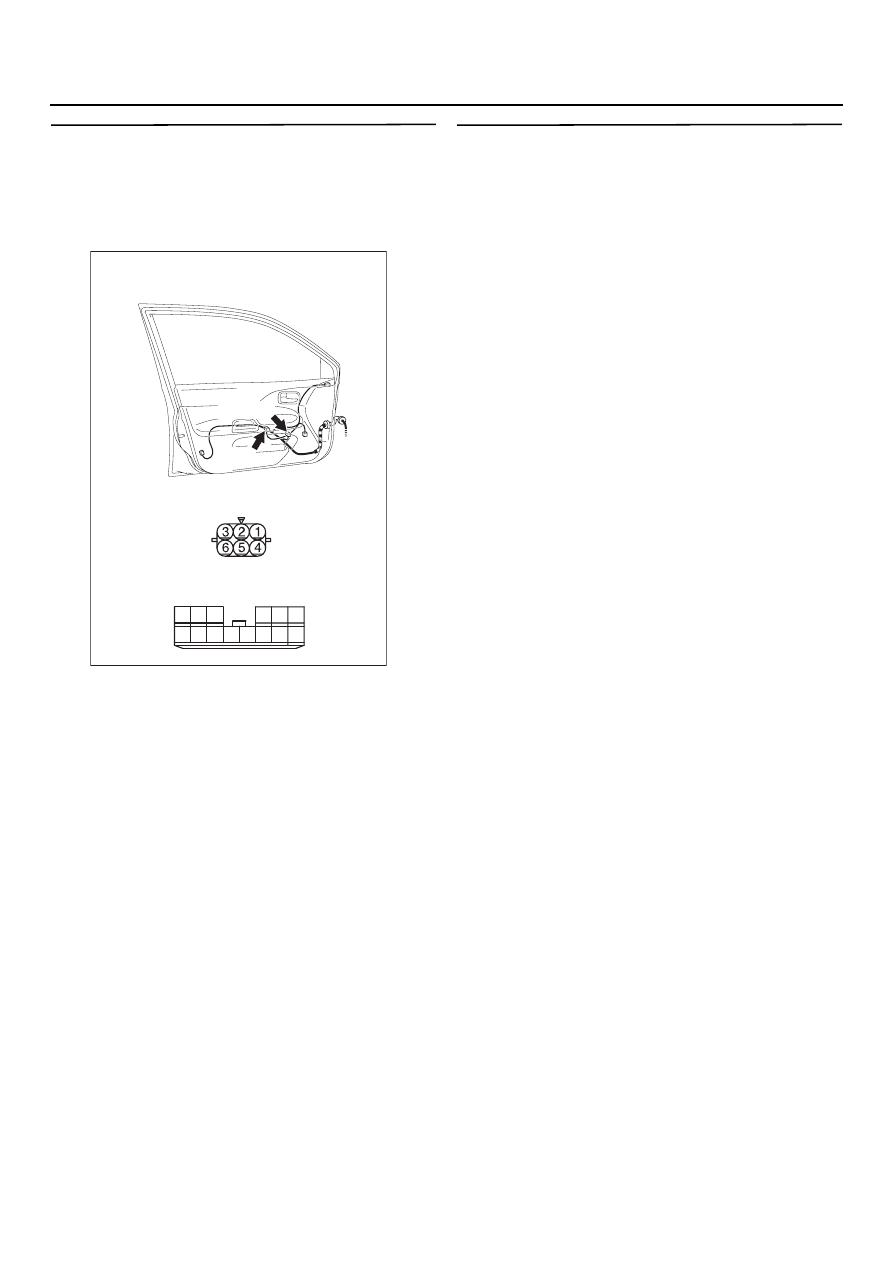

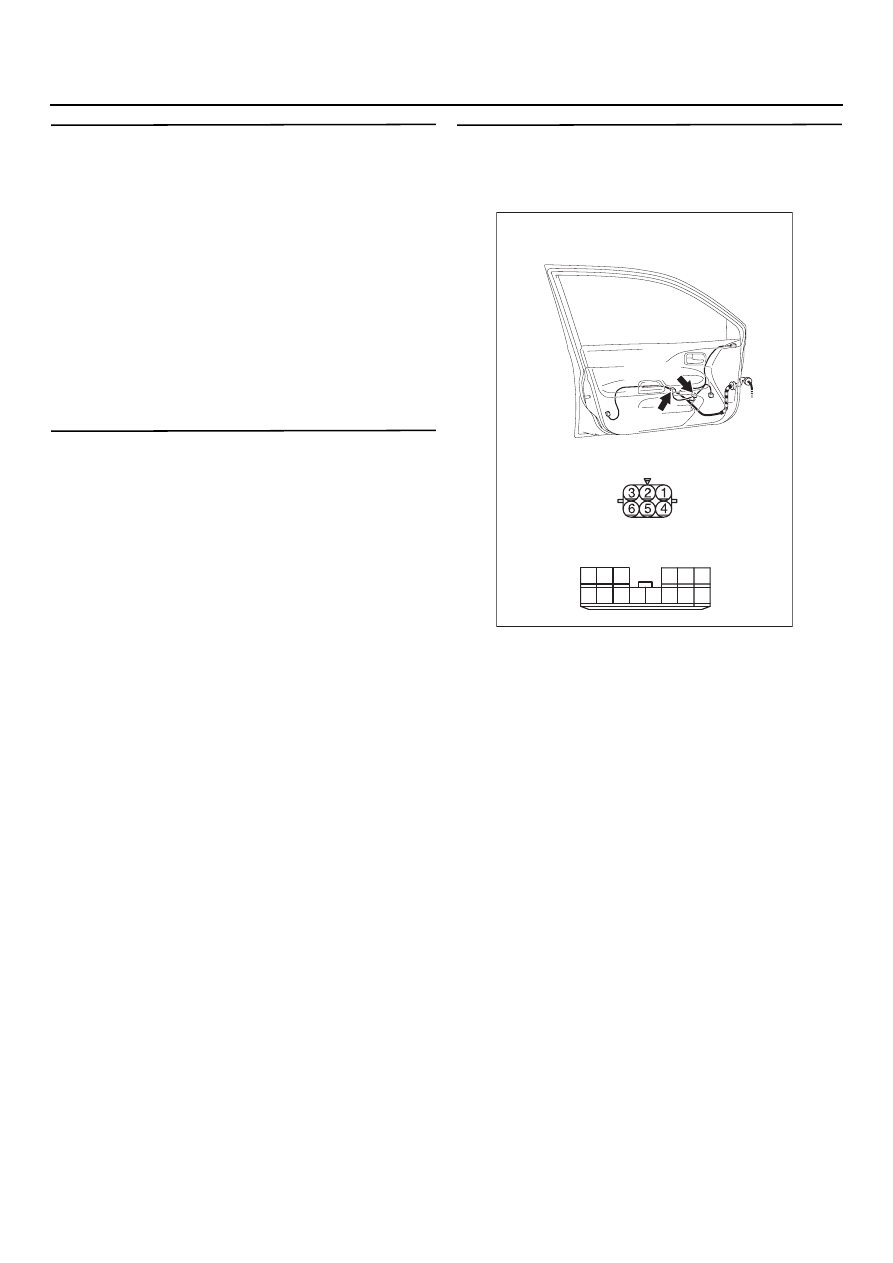

AC303936

Разъемы: E=04, E=05

Разъем ЕD04 D вид со стороны
жгута проводов

Разъем ЕD05 D вид со стороны
жгута проводов

ED05

ED04(GR)

AB

10

1

6

14

5

12

13

4

11

7

2

3

8

9

<Автомобили с левым рулем>

54B

-157

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 5. Проверка состояния жгута проводов
от разъема Е=05 (клеммы № 8, 9, 10 и 12)
главного переключателя
электростеклоподъемника к разъему Е=04
электродвигателя передней правой двери
(клеммы № 5, 2, 3 и 6)

•

Проверьте состояние входной и выходной
линий датчика определения вращения на
наличие разрыва или короткого замыкания
цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 6.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 6. Повторная проверка системы
После замены главного переключателя
электростеклоподъемников, убедитесь в
травмобезопасности электростеклоподъемника
двери водителя.
(1) Замените главный переключатель

стеклоподъемников.

(2) Убедитесь в травмобезопасности

электростеклоподъемника двери со стороны
водителя.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электродвигатель в сборе
стеклоподъемника передней левой
двери.

AC303936

Разъемы: E=04, E=05

Разъем ЕD04 D вид со стороны
жгута проводов

Разъем ЕD05 D вид со стороны
жгута проводов

ED05

ED04(GR)

AB

10

1

6

14

5

12

13

4

11

7

2

3

8

9

<Автомобили с левым рулем>

54B

-158

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 7. Проверка разъема: Разъем Е=05
главного переключателя электростекло=
подъемников и разъем Е=15 электро=
двигателя стеклоподъемника передней
правой двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 8.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 8. Проверка состояния жгута проводов
от разъема Е=05 (клеммы № 8, 9, 10 и 12)
главного переключателя электростекло=
подъемника к разъему Е=15 (клеммы № 5, 2,
3 и 6) электродвигателя передней правой
двери

•

Проверьте состояние входной и выходной
линий датчика определения вращения
на наличие разрыва или короткого
замыкания цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 9.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 9. Повторная проверка системы
После замены главного переключателя
электростеклоподъемников, убедитесь
в травмобезопасности электростеклоD
подъемника двери водителя.
(1) Замените главный переключатель

стеклоподъемников.

(2) Убедитесь в травмобезопасности

электростеклоподъемника двери со стороны
водителя.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электродвигатель в сборе
стеклоподъемника передней правой
двери.

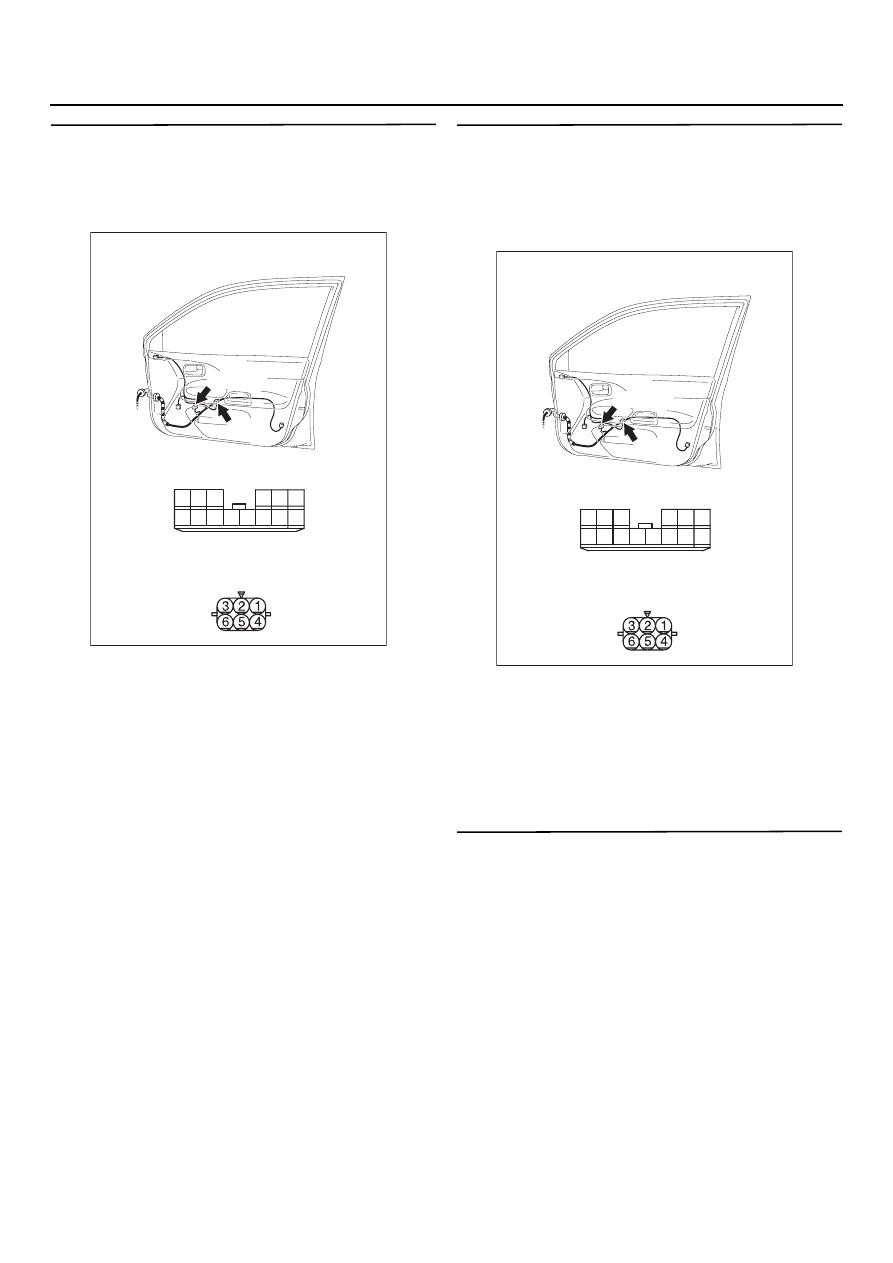

AC303928

Разъемы: E=05, E=15

Разъем ЕD15 D вид со стороны
жгута проводов

Разъем ЕD05 D вид со стороны
жгута проводов

ED05

ED15(GR)

AB

10

1

6

14

5

12

13

4

11

7

2

3

8

9

<Автомобили с правым рулем>

AC303928

Разъемы: E=05, E=15

Разъем ЕD15 D вид со стороны
жгута проводов

Разъем ЕD05 D вид со стороны
жгута проводов

ED05

ED15(GR)

AB

10

1

6

14

5

12

13

4

11

7

2

3

8

9

<Автомобили с правым рулем>

54B

-159

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 10. Проверка разъема: Разъем Е=15
электродвигателя стеклоподъемника
передней правой двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 11.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 11. Измерение сопротивления
на разъеме Е=15 электродвигателя
стеклоподъемника передней правой двери

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между разъемом

ЕD15 (клемма № 5) электродвигателя
стеклоподъемника передней правой двери
и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 13.

НЕТ :

Перейдите к Этапу 12.

ЭТАП 12. Проверка состояния жгута
проводов от разъема Е=15 (клемма № 5)
электродвигателя стеклоподъемника
передней правой двери до "массы"

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточный разъем C$112, отремонтируйте
его, в случае необходимости.

•

Проверьте состояние входной и выходной
линий датчика определения вращения на
наличие разрыва или короткого замыкания
цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 13.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 13. Проверка разъема: Разъем Е=14
вспомогательного переключателя
электростеклоподъемника передней
правой двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 14.

НЕТ :

Отремонтируйте неисправный разъем.

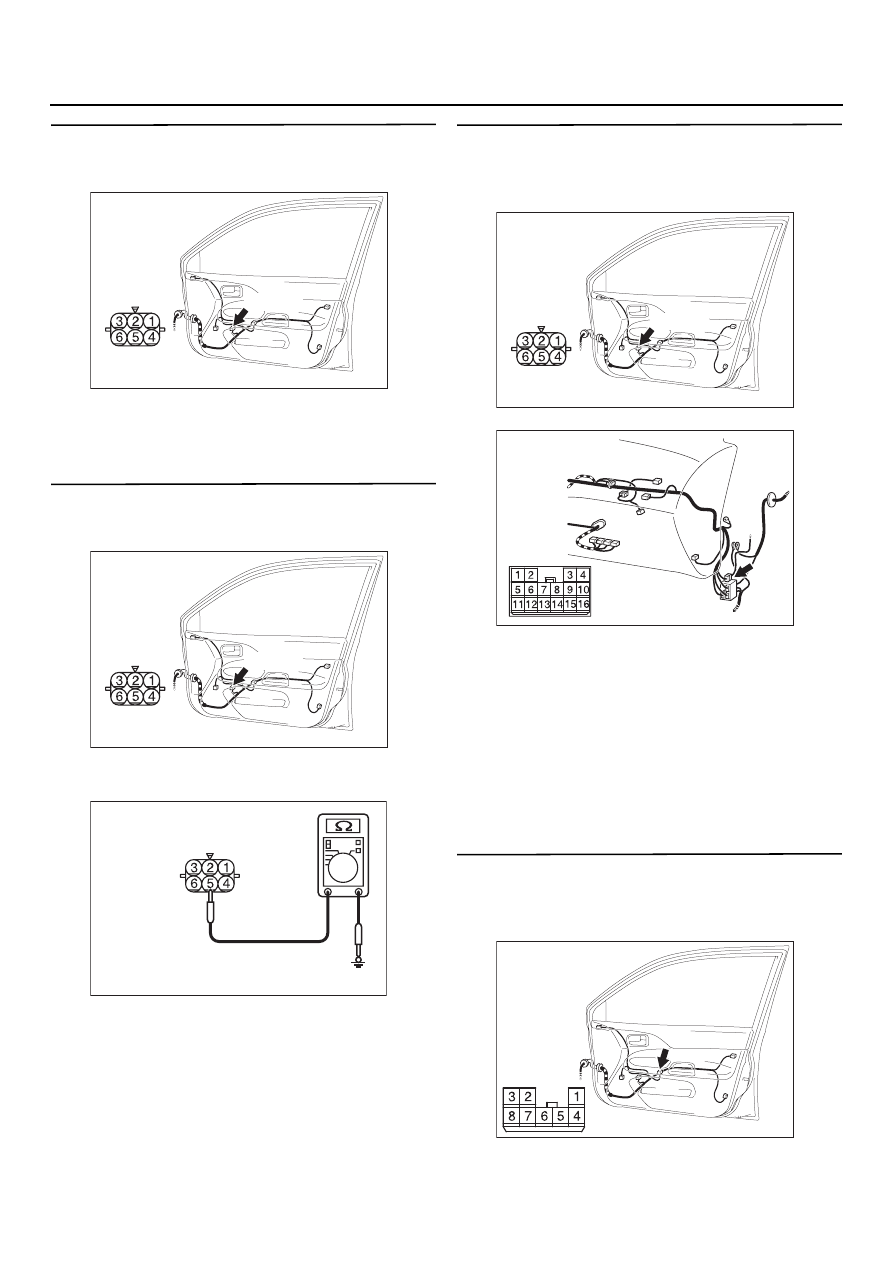

AC303939

Разъем: E=15

Вид со стороны
жгута проводов

ED15(GR)

AC

<Автомобили
с левым рулем>

AC303939

Разъем: E=15

Вид со стороны
жгута проводов

ED15(GR)

AC

<Автомобили
с левым рулем>

AC303980

Разъем ЕD15
(Вид со стороны жгута проводов)

AD

AC303939

Разъем: E=15

Вид со стороны
жгута проводов

ED15(GR)

AC

<Автомобили
с левым рулем>

AC303804

Разъем: C=112
<Автомобили
с левым рулем>

AP

AC303939

Разъем: E=14

Вид
со строны
жгута
проводов

AB

<Автомобили
с левым рулем>
