54B

-160

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 14. Проверка состояния жгута
проводов от разъема Е=14 (клеммы № 2, 8
и 3) вспомогательного переключателя
электростеклоподъемника передней
правой двери  к разъему Е=15 (клеммы № 2,
3 и 6) электродвигателя передней правой
двери

Проверьте состояние входной и выходной
линий датчика определения вращения на
наличие разрыва или короткого замыкания
цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 15.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 15. Повторная проверка системы.
После замены вспомогательного
переключателя электростеклоподъемника
передней правой двери, убедитесь в том, что
травмобезопасность стекла двери переднего
пассажира обеспечивается этим же
переключателем.
(1) Замените вспомогательный переключатель

электростеклоподъемника передней правой
двери.

(2) Убедитесь в травмобезопасности

электростеклоподъемника двери со стороны
переднего пассажира.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электродвигатель в сборе
стеклоподъемника передней правой
двери.

ЭТАП 16. Проверка разъема: Разъем Е=04
электродвигателя стеклоподъемника
передней левой двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 17.

НЕТ :

Отремонтируйте неисправный разъем.

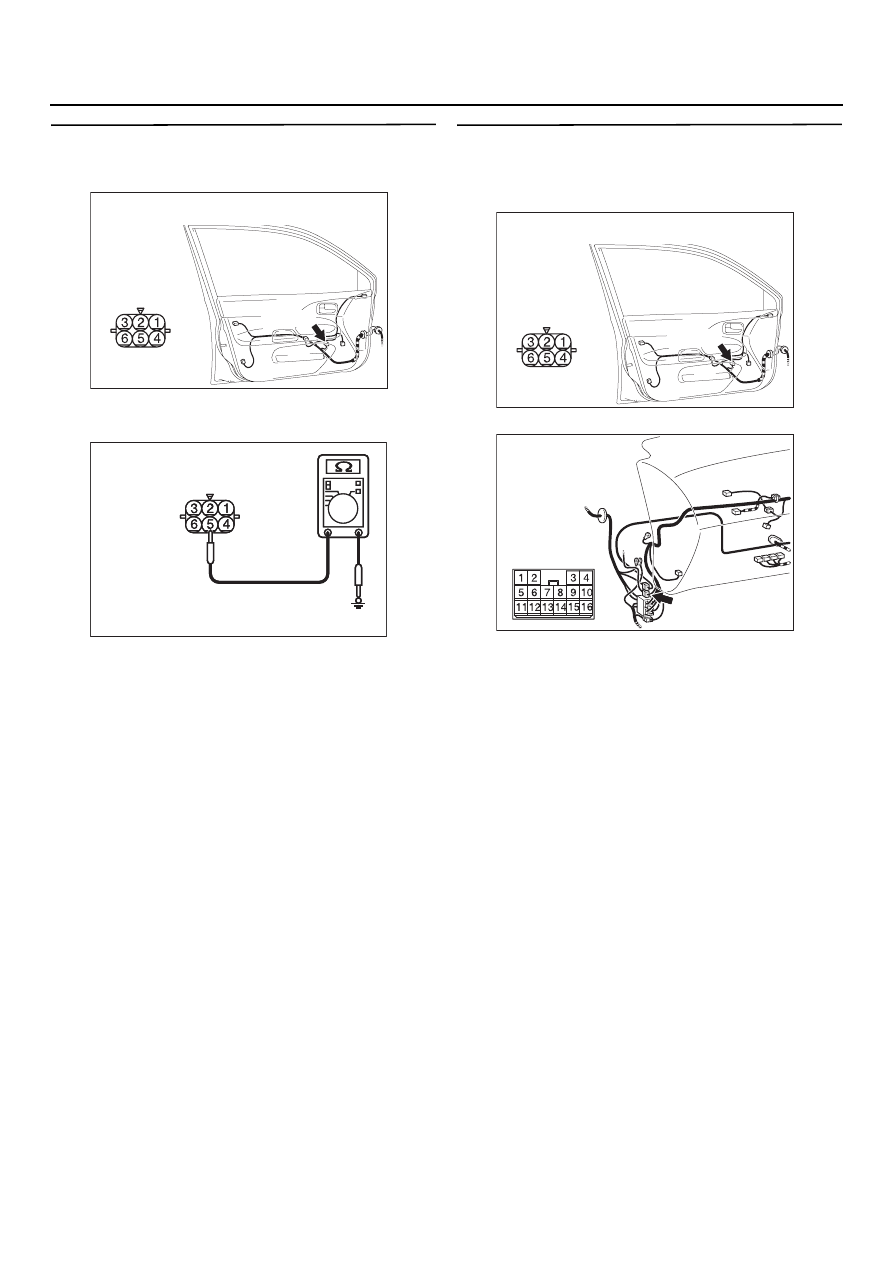

AC303940

Разъемы: E=14, E=15

Разъем ЕD15 D вид со стороны
жгута проводов

Разъем ЕD14 D вид со стороны
жгута проводов

ED14

ED15(GR)

AB

<Автомобили с левым рулем>

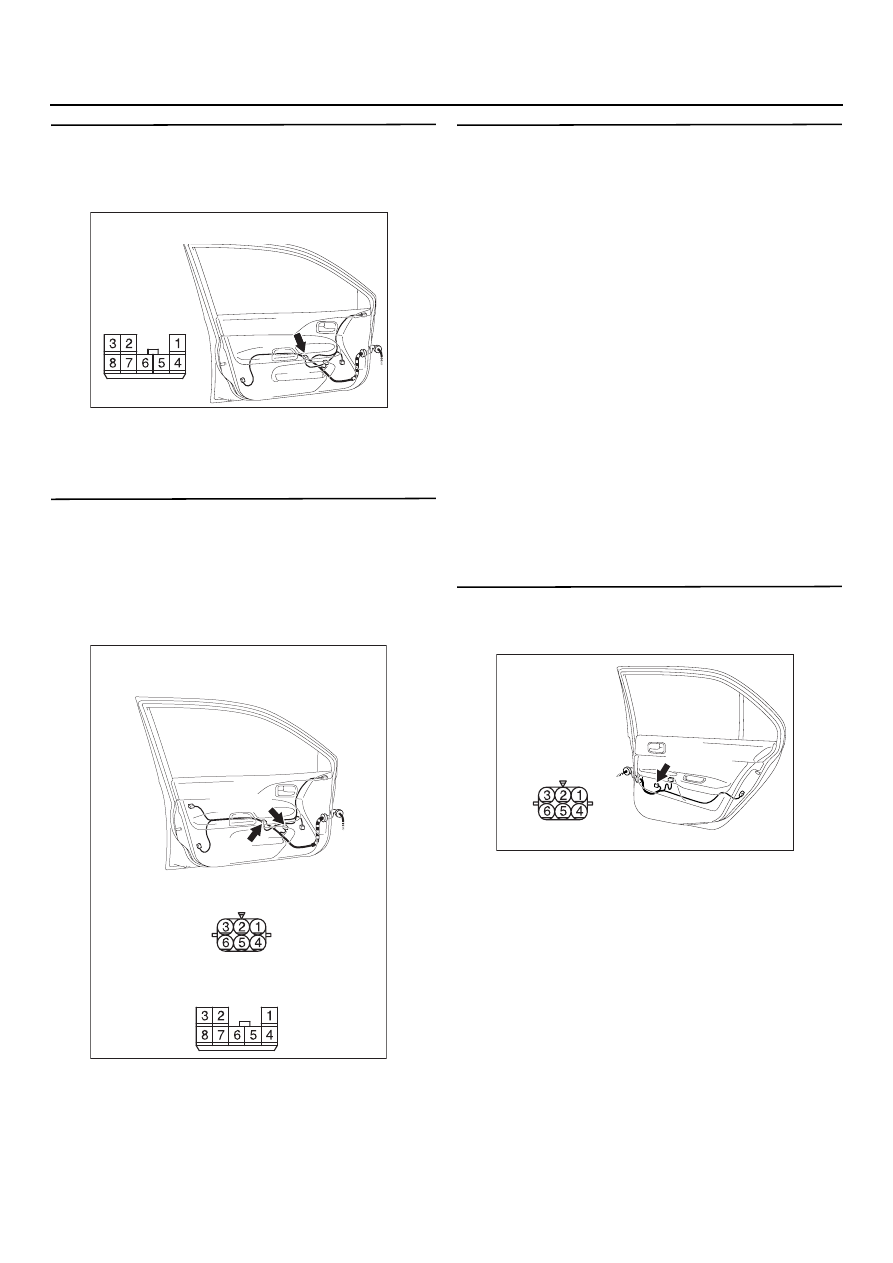

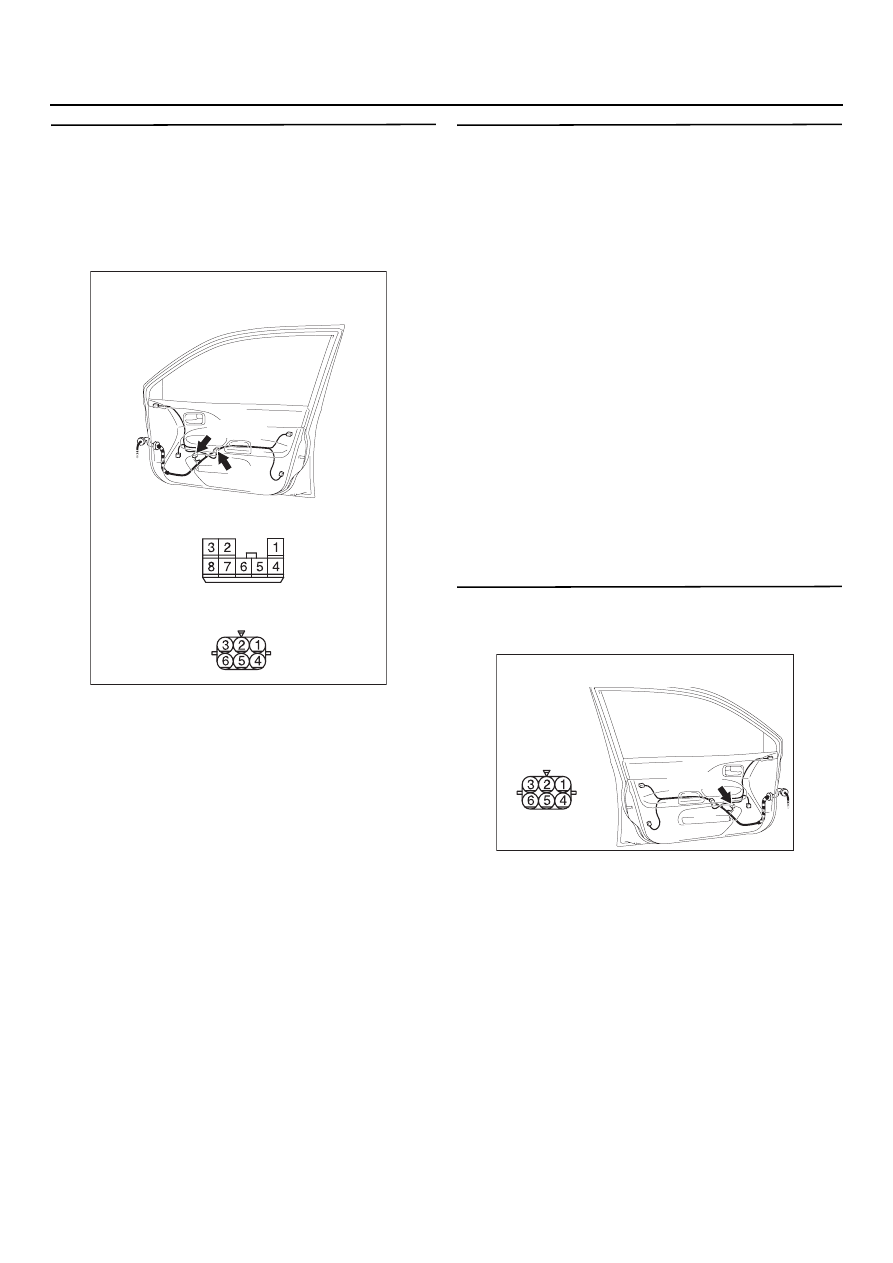

AC303931

Разъем: E=04

Вид со стороны
жгута проводов

ED04(GR)

AB

<Автомобили с правым рулем>

54B

-161

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 17. Измерение сопротивления
на разъеме Е=04 электродвигателя
стеклоподъемника передней левой двери

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между разъемом

ЕD04 (клемма № 5) электродвигателя
стеклоподъемника передней левой двери
и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 19.

НЕТ :

Перейдите к Этапу 18.

ЭТАП 18. Проверка состояния жгута
проводов от разъема Е=04 (клемма № 5)
электродвигателя стеклоподъемника
передней левой двери до "массы"

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточный разъем C$113, отремонтируйте
его, в случае необходимости.

Проверьте состояние входной и выходной
линий датчика определения вращения на
наличие разрыва или короткого замыкания
цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 19.

НЕТ :

Отремонтируйте жгут проводов.

AC303931

Разъем: E=04

Вид со стороны
жгута проводов

ED04(GR)

AB

<Автомобили с правым рулем>

Разъем ЕD04
(Вид со стороны жгута проводов)

AB

AC303980

AC303931

Разъем: E=04

Вид со стороны
жгута проводов

ED04(GR)

AB

<Автомобили с правым рулем>

AC303816

Разъем: C=113
<Автомобили
с правым рулем>

AR

54B

-162

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 19. Проверка разъема: Разъем Е=20
вспомогательного переключателя
электростеклоподъемника передней левой
двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 20.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 20. Проверка состояния жгута
проводов от разъема Е=20 (клеммы № 2, 8
и 3) вспомогательного переключателя
электростеклоподъемника передней
правой двери  к разъему Е=04 (клеммы № 2,
3 и 6) электродвигателя передней левой
двери

Проверьте состояние входной и выходной
линий датчика определения вращения на
наличие разрыва или короткого замыкания
цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 21.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 21. Повторная проверка системы.
После замены вспомогательного
переключателя электростеклоподъемника
передней правой двери, убедитесь в том, что
травмобезопасность стекла двери переднего
пассажира обеспечивается этим же
переключателем.
(1) Замените вспомогательный переключатель

электростеклоподъемника передней левой
двери.

(2) Убедитесь в травмобезопасности

электростеклоподъемника двери со стороны
переднего пассажира.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электродвигатель в сборе
стеклоподъемника передней левой
двери.

ЭТАП 22. Проверка разъема: Разъем Е=19
электродвигателя стеклоподъемника
задней правой двери

В норме ли результаты проверки?

ДА :

Перейдите к Этапу 23.

НЕТ :

Отремонтируйте неисправный разъем.

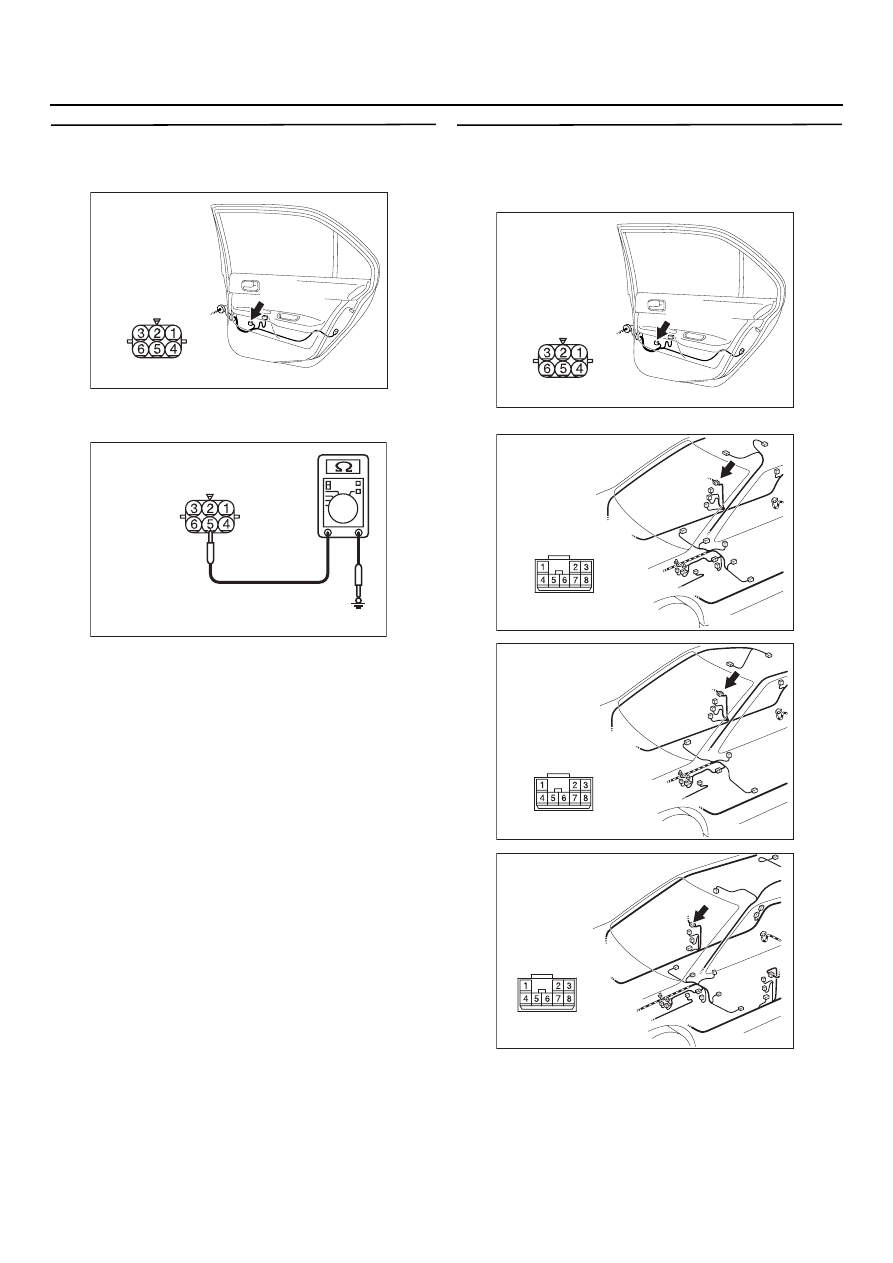

AC303935

Вид со стороны
жгута проводов

AE

Connector: E=20
<Автомобили с правым рулем>

AC303932

Разъемы: E=04, E=20

Разъем ЕD20 D вид со стороны
жгута проводов

Разъем ЕD04 D вид со стороны
жгута проводов

AC

ED20

ED04(GR)

<Автомобили с правым рулем>

AC303941

Разъем: E=19

AC

Вид со стороны
жгута проводов

ED19(GR)

54B

-163

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 23. Измерьте сопротивление
на разъеме Е=19 электродвигателя
стеклоподъемника задней правой двери

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между разъемом

ЕD19 (клемма № 5) электродвигателя
стеклоподъемника задней правой двери
и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 25.

НЕТ :

Перейдите к Этапу 24.

ЭТАП 24. Проверка состояния жгута
проводов от разъема Е=19 (клемма № 5)
электродвигателя стеклоподъемника
задней правой двери до "массы"

NOTE:

AC303941

Разъем: E=19

AC

Вид со стороны
жгута проводов

ED19(GR)

AC303980

Разъем ЕD19
(Вид со стороны жгута проводов)

AE

AC303941

Разъем: E=19

AC

Вид со стороны
жгута проводов

ED19(GR)

AC303869

Разъем: D=03

AB

<Седан = автомобили
с левым рулем>

AC303875

Разъем: D=03

AB

<Седан = автомобили
с правым рулем>

AC303915

Разъем: D=03

AC

<Универсал=автомобили
с левым рулем>
