Mitsubishi Lancer / Lancer Wagon. Руководство - часть 216

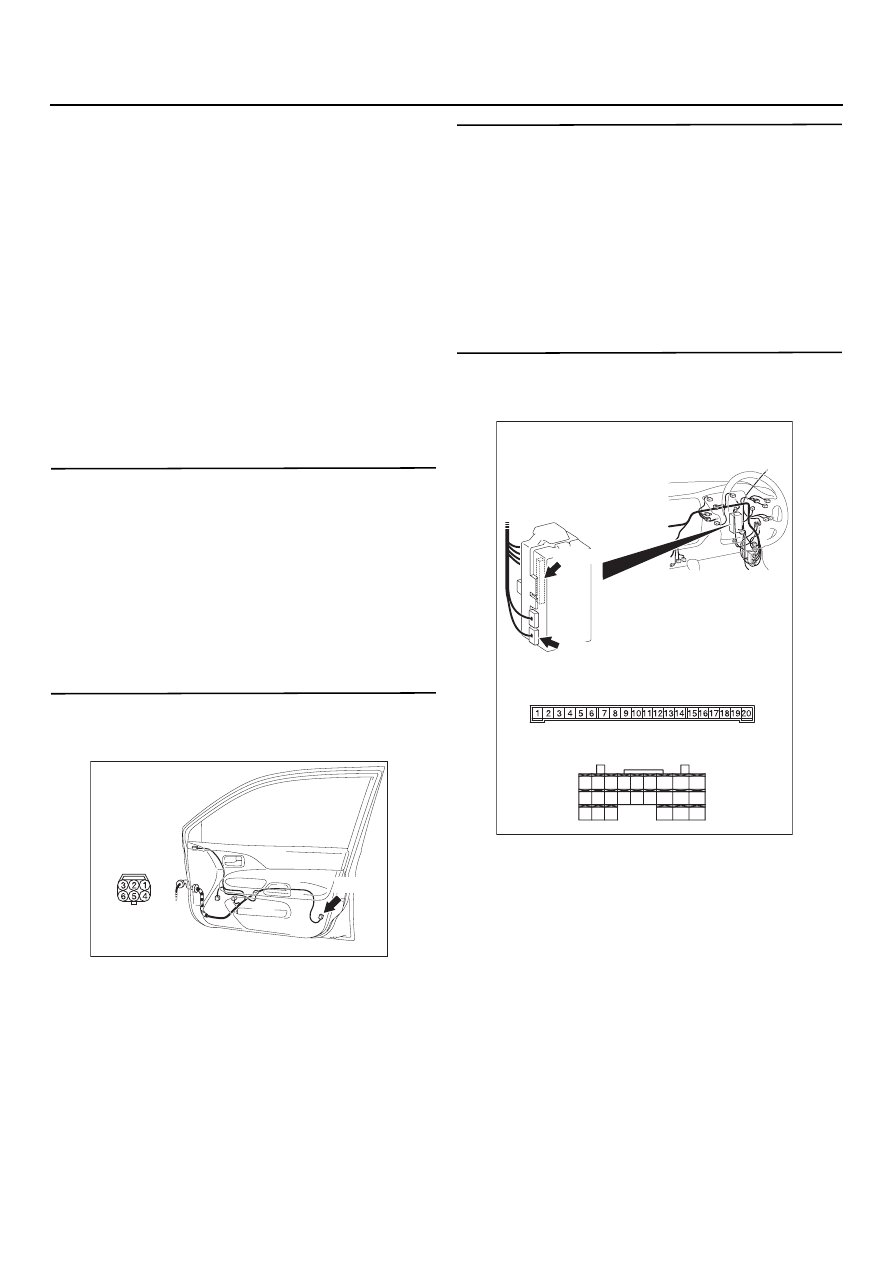

54B

-84

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если ни одна дверь (включая заднюю) не могут
быть заблокированы и разблокированы
центральной системой блокировки замкой
дверей, то могут быть неисправны
исполнительные механизмы замков дверей.

ВОЗМОЖНЫЕ ПРИЧИНЫ

•

Неисправность исполнительного механизма
замка двери.

•

Неисправность исполнительного механизма
замка задней двери.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Определение неисправного
исполнительного механизма замка двери

B: Которая из дверей нормально не запирается?

Дверь водителя :

Перейдите к Этапу 2.

Дверь переднего пассажира :

Перейдите к Этапу 6.

Задняя правая дверь :

Перейдите к Этапу 10.

Задняя левая дверь :

Перейдите к Этапу 14.

Задняя дверь <Универсал> :

Перейдите к Этапу 18.

ЭТАП 2. Проверка разъема: Разъем Е=13
исполнительного механизма замка
передней правой двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 3. Проверка состояния
исполнительного механизма замка
передней правой двери
Убедитесь в том, что исполнительный механизм
замка правой передней двери работает
нормально. См. главу 42, "Дверь",

CTP. 42-41

.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 4.

НЕТ :

Замените исполнительный механизм
замка передней правой двери.

ЭТАП 4. Проверка разъема: Разъемы С=225,
С=226 электронного блока управления
системой ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Отремонтируйте неисправный разъем.

AC303927

Вид со стороны
жгута проводов

AD

Разъем: E=13
<Автомобили
с правым рулем>

ED13(B)

AC303868

Разъемы: C=225, C=226

AD

Монтажный блок
(вид сзади)

<Автомобили с правым рулем>

Разъем СD225
(вид со стороны монтажного блока)

CD225

CD226

СD226 (вид со стороны
жгута проводов)

28

37

43

29

44

38

23

32

41

24

25

26

27

34

42

36 35

33

21

22

30

39

40

31

54B

-85

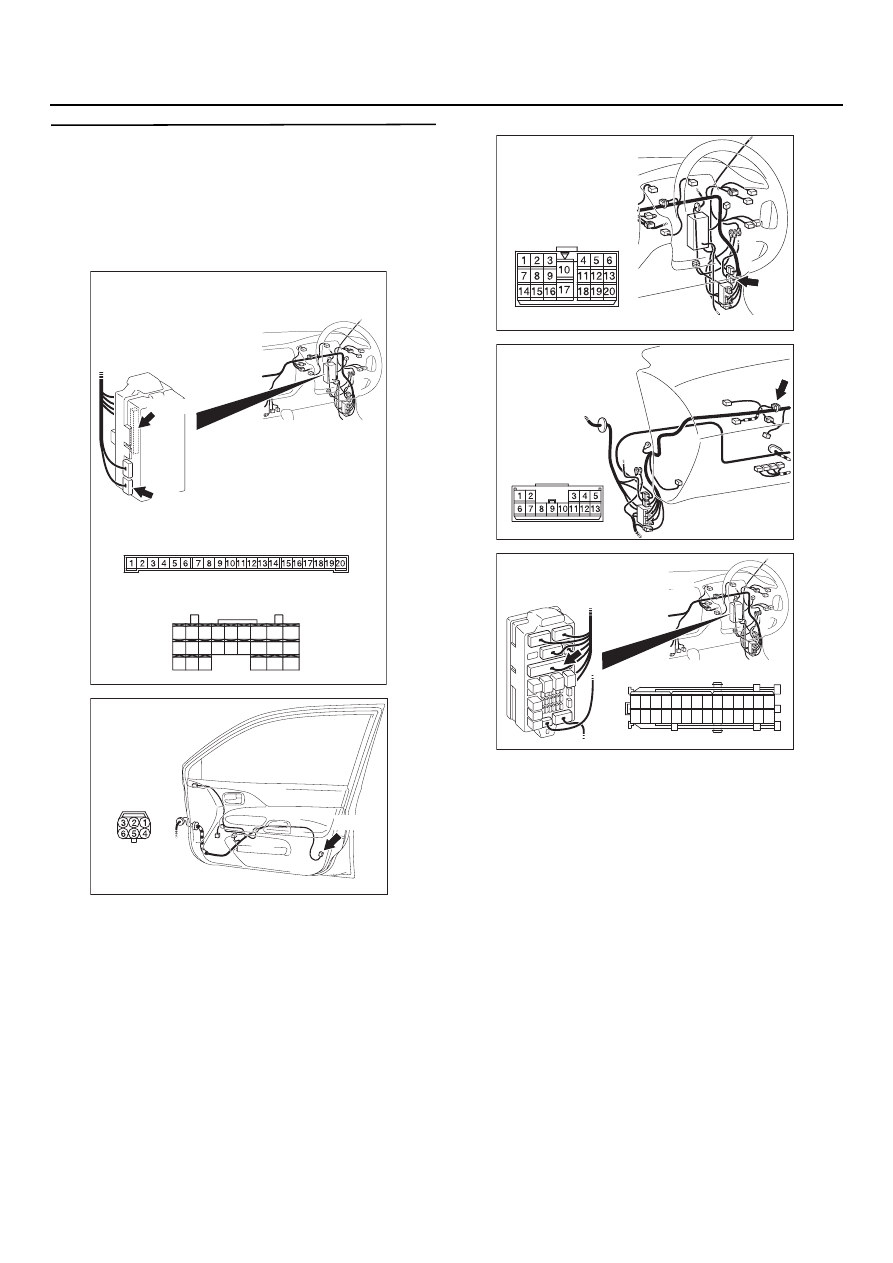

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 5. Проверка состояния жгута проводов
от разъема С=225 (клемма № 12)
электронного блока управления системой
ETACS и разъема С=226 (клемма № 22)
электронного блока управления системой
ETACS к разъему Е=13 исполнительного
механизма передней левой двери 6 и 4

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема С$30
и соединительного разъема С$105 и разъема
C$212 монтажного блока, отремонтируйте
разъем(ы), в случае необходимости.

•

Проверьте состояние входной и выходной
линий на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC303868

Разъемы: C=225, C=226

AD

Монтажный блок
(вид сзади)

<Автомобили с правым рулем>

Разъем СD225
(вид со стороны монтажного блока)

CD225

CD226

СD226 (вид со стороны
жгута проводов)

28

37

43

29

44

38

23

32

41

24

25

26

27

34

42

36 35

33

21

22

30

39

40

31

AC303927

Вид со стороны
жгута проводов

AD

Разъем: E=13
<Автомобили
с правым рулем>

ED13(B)

AC303814

Разъем: C=30
<Автомобили
с правым рулем>

AN

AC303816

Разъем: C=105
<Автомобили
с правым рулем>

AC

AC303822

Монтажный блок (вид спереди)

Разъем: C=212

AF

Вид со стороны жгута проводов

21

7

16 15

17

18

20 19

1

2

3

4

5

6

23 22

24

25

28

26

27

9

8

10

11

14

12

13

<Автомобили с правым рулем>

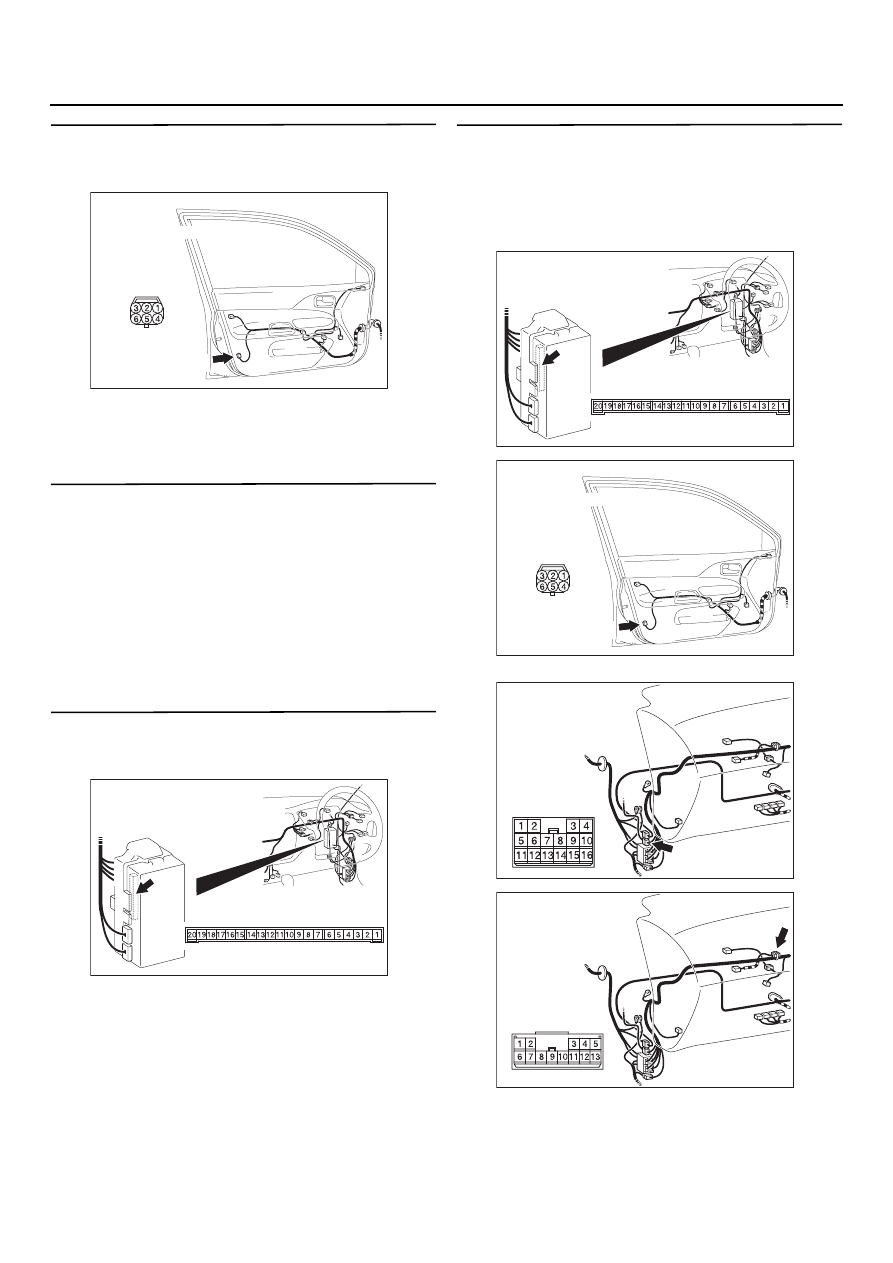

54B

-86

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 6. Проверка разъема: Разъем Е=06
исполнительного механизма замка
передней левой двери

B: В норме ли результаты проверки?

ДА : .

Перейдите к Этапу 7.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 7. Проверьте состояние
исполнительного механизма замка
передней левой двери
Убедитесь в том, что исполнительный механизм
замка левой передней двери работает
нормально. См. главу 42, "Дверь",

CTP. 42-41

.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 8.

НЕТ :

Замените исполнительный механизм
замка передней левой двери.

ЭТАП 8. Проверка разъема: Разъем С=225
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 9.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 9. Проверка состояния жгута проводов
от разъема С=225 (клеммы № 5 и 6)
электронного блока управления системой
ETACS к разъему Е=06 (клеммы № 4 и 6)
исполнительного механизма передней
левой двери

NOTE:

AC303931

Вид со стороны
жгута проводов

AD

Разъем: E=06

ED06(B)

<Автомобили
с правым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303931

Вид со стороны
жгута проводов

AD

Разъем: E=06

ED06(B)

<Автомобили
с правым рулем>

AC303816

Разъем: C=113
<Автомобили
с правым рулем>

AR

AC303816

Разъем: C=105
<Автомобили
с правым рулем>

AC

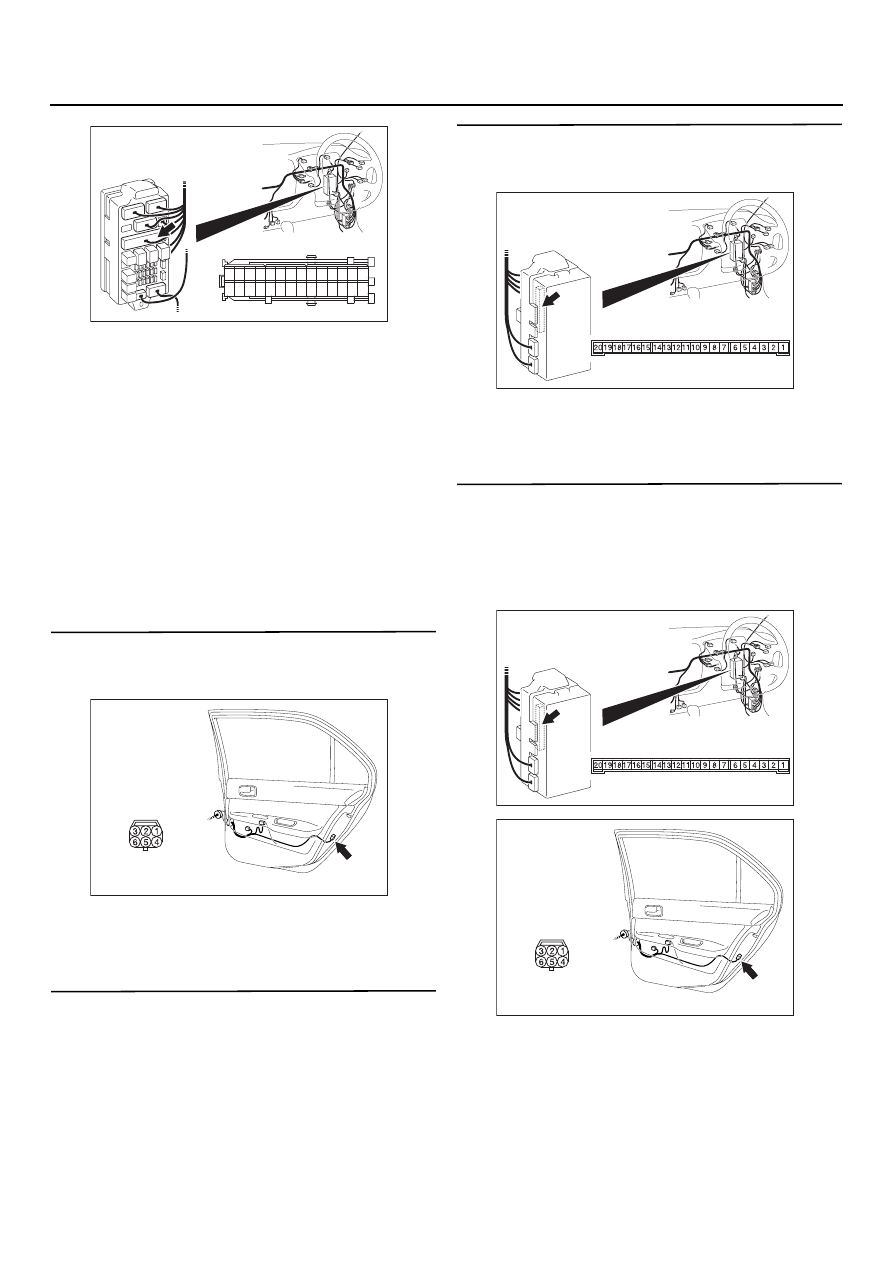

54B

-87

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема С$113
и соединительного разъема С$105 и разъема
C$212 монтажного блока, отремонтируйте
разъем(ы), в случае необходимости.

•

Проверьте состояние входной и выходной
линий на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 10. Проверка разъема: Разъем Е=17
исполнительного механизма замка задней
правой двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 11.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 11. Проверка состояния
исполнительного механизма замка задней
правой двери
Убедитесь в том, что исполнительный механизм
замка задней правой двери в нормальном
состоянии. См. главу 42, "Дверь",

CTP. 42-41

.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 12.

НЕТ :

Замените исполнительный механизм
замка задней правой двери.

ЭТАП 12. Проверка разъема: Разъем С=225
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 13.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 13. Проверка состояния жгута
проводов от разъема С=225 (клеммы № 5 и
6) электронного блока управления системой
ETACS к разъему Е=17 (клеммы № 4 и 6)
исполнительного механизма задней правой
двери

AC303822

Монтажный блок (вид спереди)

Разъем: C=212

AF

Вид со стороны жгута проводов

21

7

16 15

17

18

20 19

1

2

3

4

5

6

23 22

24

25

28

26

27

9

8

10

11

14

12

13

<Автомобили с правым рулем>

AC303929

Вид со стороны
жгута провдов

AB

Разъем: E=17
<Автомобили
с правым рулем>

ED17(B)

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303929

Вид со стороны
жгута провдов

AB

Разъем: E=17
<Автомобили
с правым рулем>

ED17(B)
