Mitsubishi Lancer / Lancer Wagon. Руководство - часть 217

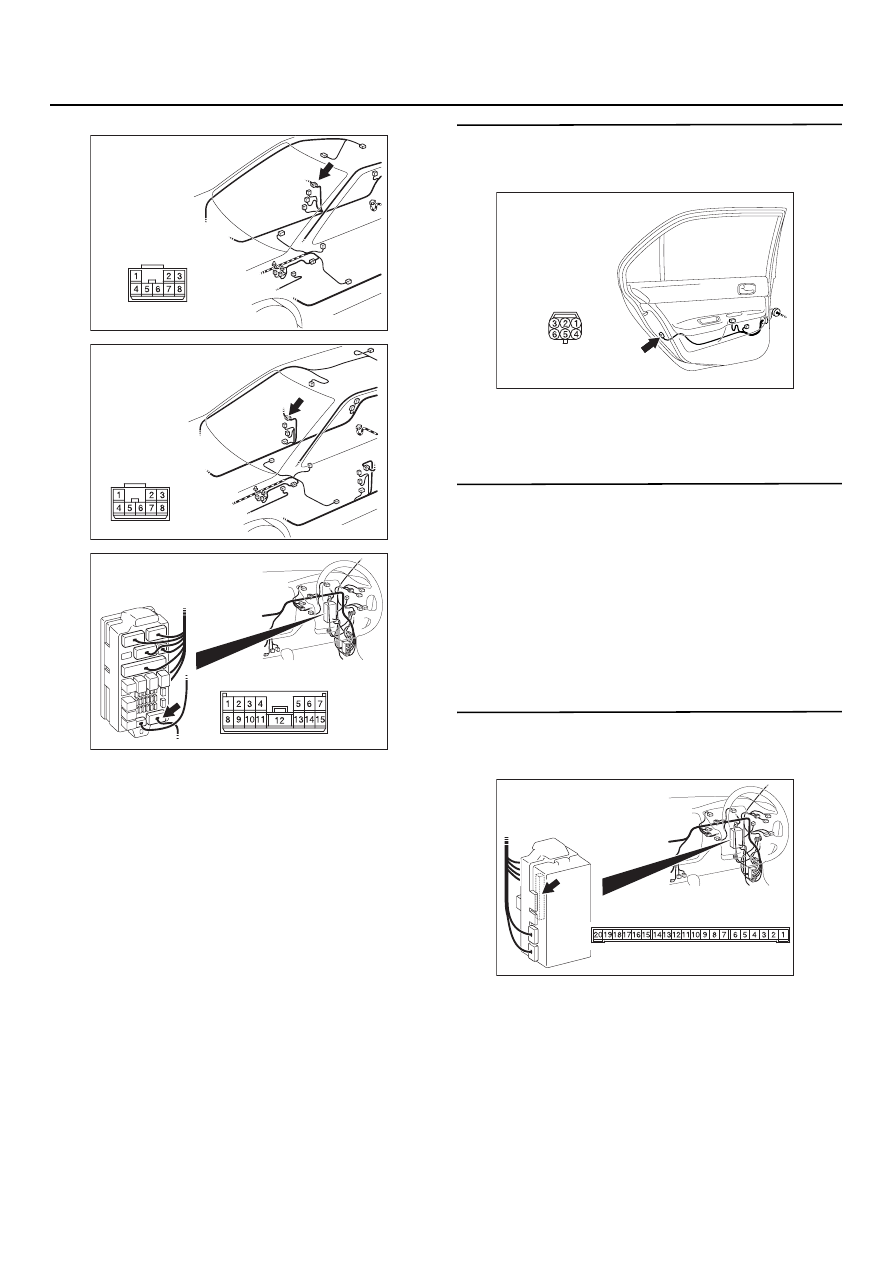

54B

-88

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема D$03
и разъема C$216 монтажного блока, отремонти$
руйте его, в случае необходимости.

•

Проверьте состояние входной и выходной
линий на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 14. Проверка разъема: Разъем Е=09
исполнительного механизма замка задней
левой двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 15.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 15. Проверка состояния
исполнительного механизма замка задней
левой двери
Убедитесь в том, что исполнительный механизм
замка задней левой двери в нормальном
состоянии. См. главу 42, "Дверь",

CTP. 42-41

.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 16.

НЕТ :

Замените исполнительный механизм
замка задней левой двери.

ЭТАП 16. Проверка разъема: Разъем С=225
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 17.

НЕТ :

Отремонтируйте неисправный разъем.

AC303875

Разъем: D=03

AB

<Седан = автомобили
с правым рулем>

AC303921

Разъем: D=03

AB

<Универсал = автомобили
с правым рулем>

AC303822

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C=216

AG

<Автомобили с правым рулем>

AC303933

Вид со стороны
жгута проводов

AB

Разъем: E=09
<Автомобили
с правым рулем>

ED09(B)

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

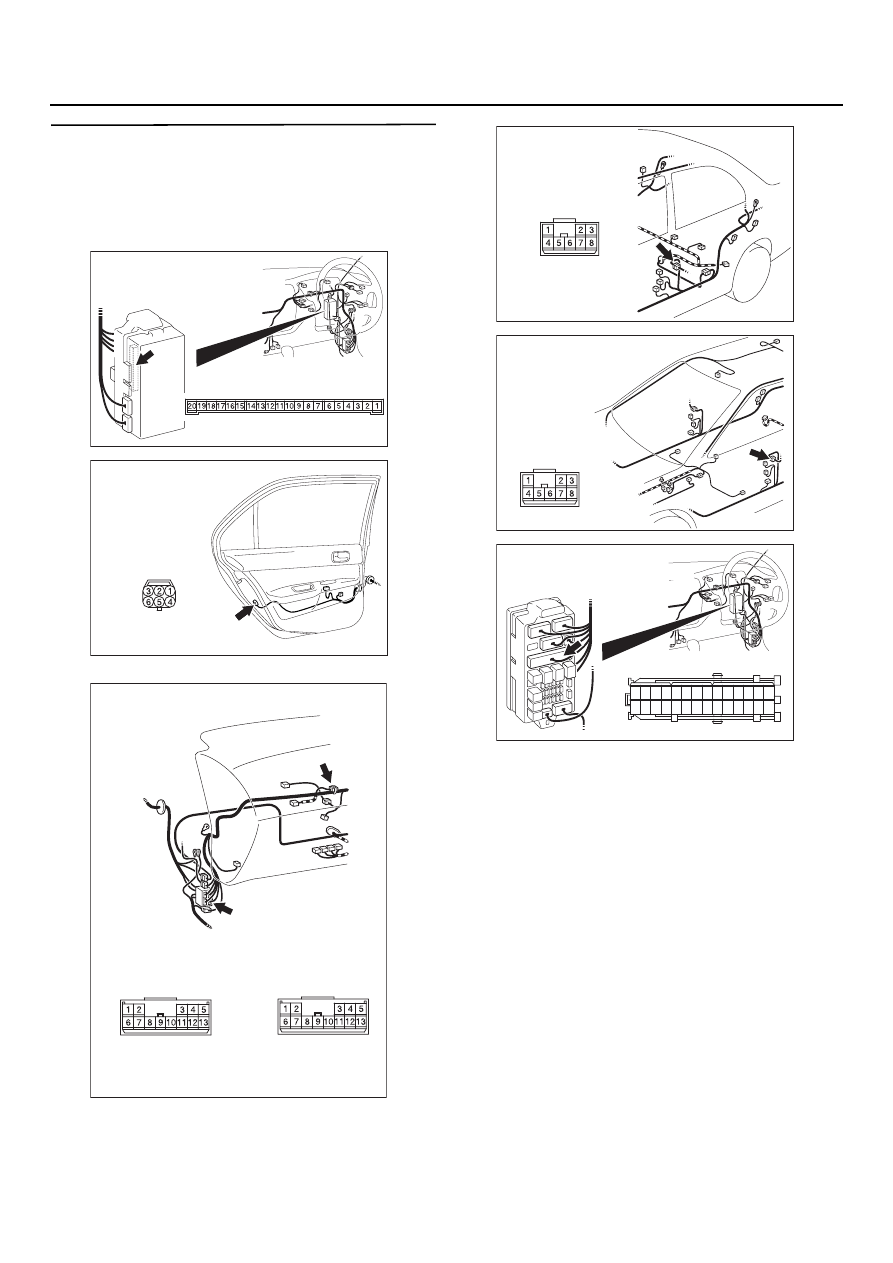

54B

-89

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 17. Проверка состояния жгута
проводов от разъема С=225 (клеммы № 5 и
6) электронного блока управления системой
ETACS к разъему Е=09 (клеммы № 4 и 6)
исполнительного механизма задней левой
двери

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточных разъемов С$120,
D$19 и соединительного разъема С$105
и разъема C$212 монтажного блока, отремонти$
руйте разъем(ы), в случае необходимости.

•

Проверьте состояние входной и выходной
линий на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303933

Вид со стороны
жгута проводов

AB

Разъем: E=09
<Автомобили
с правым рулем>

ED09(B)

AC303817

Разъемы: C=105, C=120

AK

<Автомобили с правым рулем>

CD120

CD105

CD120

CD105

AC303911AE

Разъем: D=19
<Седан = автомобили
с правым рулем>

Разъем: D=19

AC

<Универсал = автомобили
с правым рулем>

AC303921

AC303822

Монтажный блок (вид спереди)

Разъем: C=212

AF

Вид со стороны жгута проводов

21

7

16 15

17

18

20 19

1

2

3

4

5

6

23 22

24

25

28

26

27

9

8

10

11

14

12

13

<Автомобили с правым рулем>

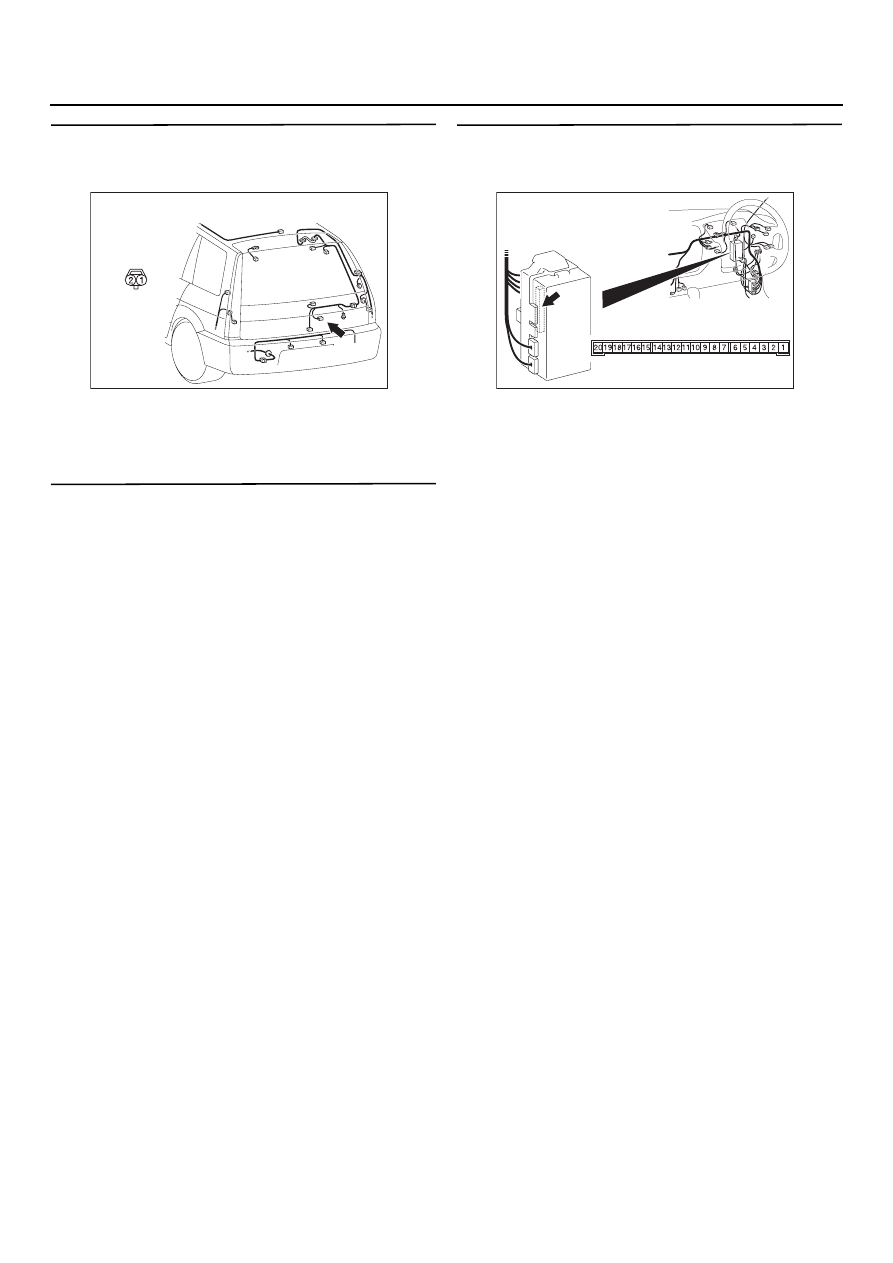

54B

-90

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 18. Проверка разъема: Разъем F=13
исполнительного механизма замка задней
двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 19.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 19. Проверка состояния
исполнительного механизма замка задней
двери
Убедитесь в том, что исполнительный механизм
замка задней двери в нормальном состоянии.
См. главу 42, "Дверь",

CTP. 42-59

.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 20.

НЕТ :

Замените исполнительный механизм
замка задней двери.

ЭТАП 20. Проверка разъема: Разъем С=225
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 21.

НЕТ :

Отремонтируйте неисправный разъем.

AC303956

Вид со стороны
жгута проводов

AF

FD13(B)

Разъем: F=13
<Универсал = автомобили с правым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

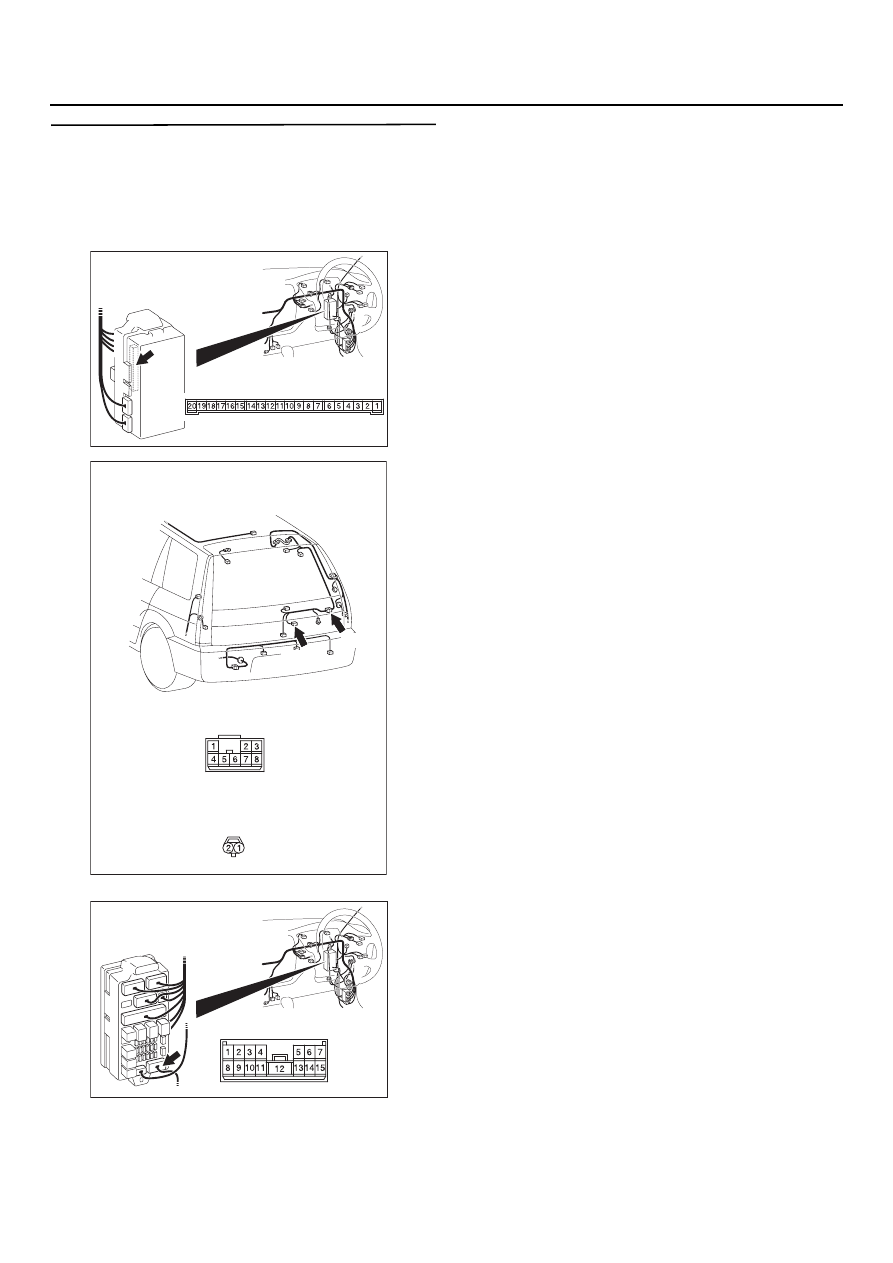

54B

-91

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 21. Проверка состояния жгута проводов
от разъема С=225 (клеммы № 5 и 6)
электронного блока управления системой
ETACS к разъему F=13 (клеммы № 1 и 2)
исполнительного механизма замка задней
двери

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема С$29
и разъема C$216 монтажного блока,
отремонтируйте его, в случае необходимости.

•

Проверьте состояние входной и выходной
линий на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303957

Разъемы: F=12, F=13

<Универсал = автомобили с правым рулем>

AF

FD12

FD12

Разъем FD13

(вид со стороны жгута проводов)

FD13(B)

AC303822

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C=216

AG

<Автомобили с правым рулем>
