Mitsubishi Lancer / Lancer Wagon. Руководство - часть 214
54B
-76
МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА
ЭТАП 9. Проверка состояния жгута проводов
от разъема С=225 (клеммы № 5 и 6)
электронного блока управления системой
ETACS к разъему Е=13 (клеммы № 4 и 6)
исполнительного механизма передней
правой двери
NOTE:
Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема С$112
и разъема C$212 монтажного блока, отремонти$
руйте разъем(ы), в случае необходимости.
•
Проверьте состояние входной и выходной
линий на наличие разрыва цепи.
B: В норме ли результаты проверки?
ДА :
Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",
CTP. 00-6
).
НЕТ :
Отремонтируйте жгут проводов.
ЭТАП 10. Проверка разъема: Разъем Е=17
исполнительного механизма замка задней
правой двери
B: В норме ли результаты проверки?
ДА :
Перейдите к Этапу 11.
НЕТ :
Отремонтируйте неисправный разъем.
ЭТАП 11. Проверка состояния
исполнительного механизма замка задней
правой двери
Убедитесь в том, что исполнительный механизм
замка задней правой двери в нормальном
состоянии. См. главу 42, "Дверь",
CTP. 42-41
.
B: В норме ли результаты проверки?
ДА :
Перейдите к Этапу 12.
НЕТ :
Замените исполнительный механизм
замка задней правой двери.

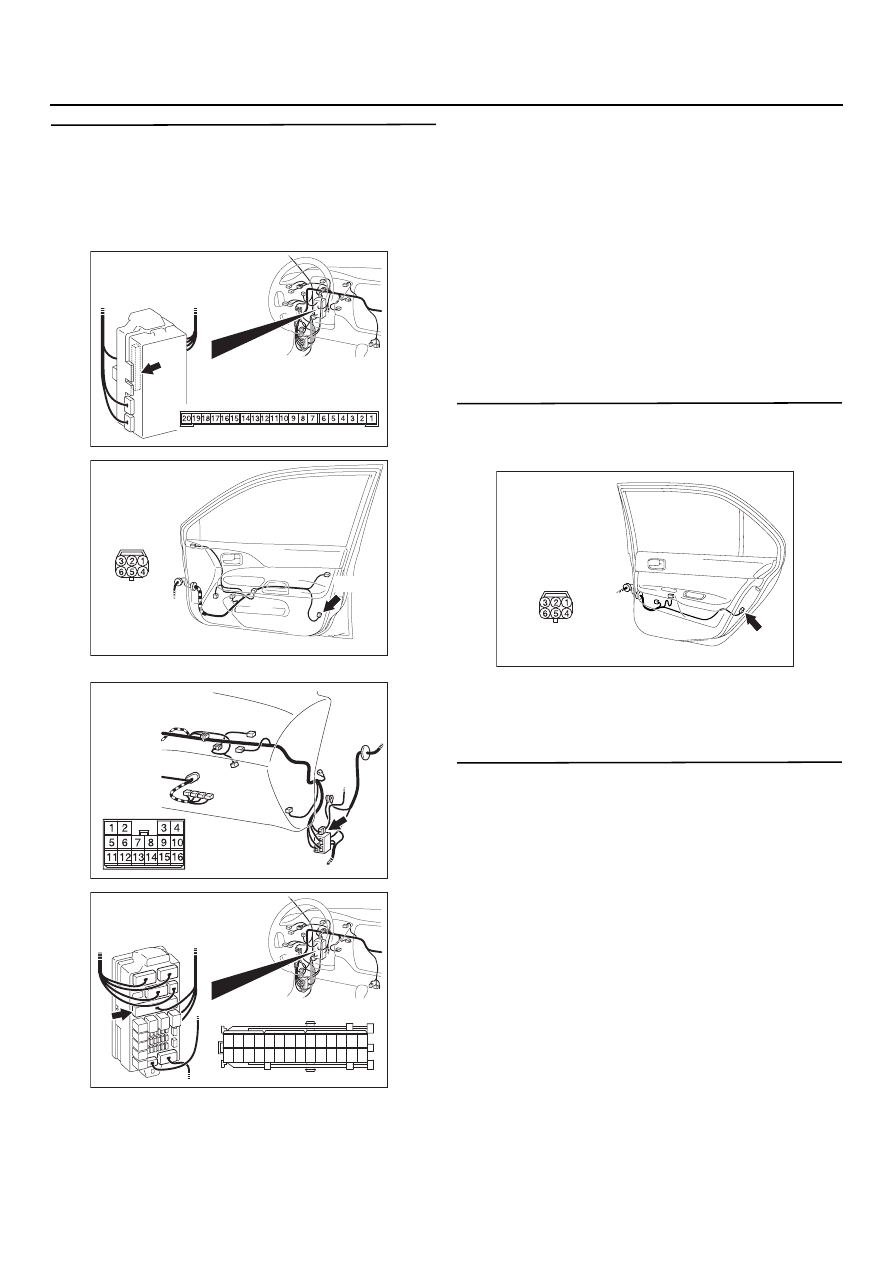

AC303810
Разъем: C=225
AB
Вид со стороны монтажного блока
Монтажный блок (вид сзади)
<Автомобили с левым рулем>
AC303939
Вид со стороны
жгута проводов
AE
Разъем: E=13
<Автомобили
с левым рулем>
ED13(B)
AC303804
Разъем: C=112
<Автомобили
с левым рулем>
AP
AC303808
Вид со стороны жгута проводов
Монтажный блок (вид спереди)
Разъем: C=212
AF
<Автомобили с левым рулем>
21
7
16 15
17
18
20 19
1
2
3
4
5
6
23 22
24
25
28
26
27
9
8
10
11
14
12
13
AC303941
Вид со стороны
жгута проводов
AD
Разъем: E=17
<Автомобили
с левым рулем>
ED17(B)
