54A- 10

ЗАМОК ЗАЖИГАНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ

ПОИСК НЕИСПРАВНОСТЕЙ

ЗВУКОВОЙ СИГНАЛ НАПОМИНАНИЯ
ОБ ОСТАВЛЕННОМ КЛЮЧЕ В ЗАМКЕ
ЗАЖИГАНИЯ И ФУНКЦИЯ ПРЕДОТ3
ВРАЩЕНИЯ САМОПРОИЗВОЛЬНОГО
ЗАПИРАНИЯ ДВЕРЕЙ

M1543000701002

Зуммер напоминания об оставленном ключе
зажигания управляется системой электроJ
оборудования с цифровым электронным
управлением (SWS). При поиске неисправносJ
тей, обратитесь к соответствующим главам,
приведенным ниже.

•

Без использования контрольного устройства
системы SWS: См. главу 54B,
"Диагностирование системы SWS",

CTP. 54B-44

.

•

При использовании контрольного устройства
системы SWS: См. главу 54C,
"Диагностирование системы SWS",

CTP. 54C-33

.

СИСТЕМА ИММОБИЛАЙЗЕРА,
ПОИСК НЕИСПРАВНОСТЕЙ

ТАБЛИЦА ДИАГНОСТИЧЕСКИХ
КОДОВ НЕИСПРАВНОСТЕЙ

M1543007100417

ВНИМАНИЕ

В процессе проведения диагностирования,
могут появляться коды неисправностей,
связанные с другими системами при
включенном зажигании, но с отсоеденен3
ным(ми) разъемом(мами).  По завершении
диагностирования, убедитесь в том, что все
системы проверены на наличие кодов
неисправностей. При появлении
диагностических кодов, сотрите их все.
Для проведения правильной диагностической
стратегии используйте приведенную таблицу.

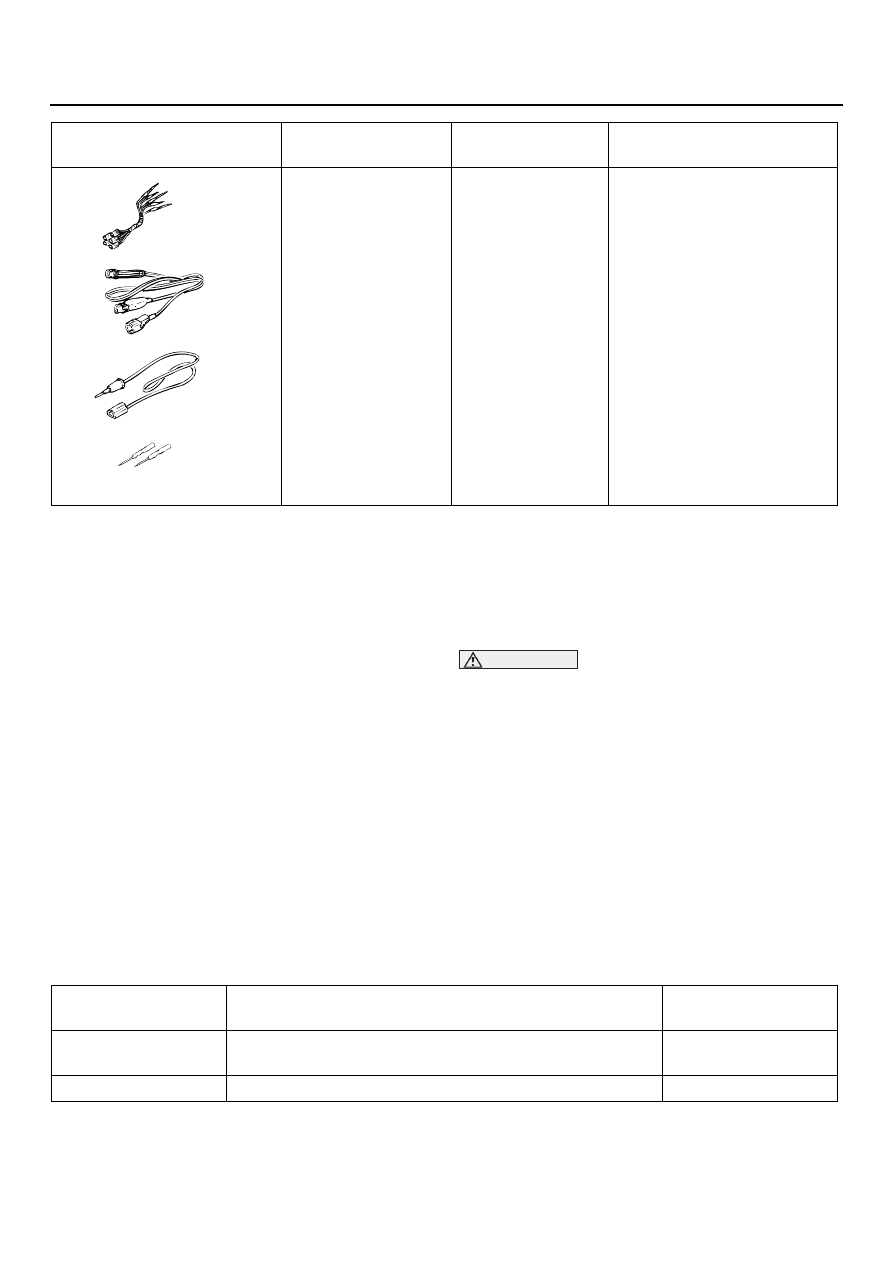

MB991223
A: MB991219
B: MB991220
C: MB991221
D: MB991222

Набор проводов
A: Жгут проводов

для проведения
проверок

B: Жгут проводов

для проведения
проверок LED
(светодиодов)

C: Адаптер жгута

проводов для
проведения
проверок LED
(светодиодов)

D: Пробник

Измерение напряжения и
сопротивления при поиске
неисправностей

A: Проверка контактного

давления на клеммах
при соединении
разъемов

B: Проверка силовой цепи
C: Проверка силовой цепи
D: Соединение

стандартного тестера

Инструмент

Номер

Название
инструмента

Применение

MB991223

A

B

C

D

AC

Диагностический
код №

Показатель диагностирования

Страница для
наведения справки

11

Система связи транспондера или радиопомехи
зашифрованного кода

CTP. 54A-11

.

12

Зашифрованные коды разные или не регистрируются

CTP. 54A-13

.

54A- 11

ЗАМОК ЗАЖИГАНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ

МЕТОДИКА ПРОВЕРКИ
ДИАГНОСТИЧЕСКИХ КОДОВ
НЕИСПРАВНОСТЕЙ

Код № 11: Система связи транспондера или радиопомехи зашифрованного кода

СОСТОЯНИЕ ДИАГНОСТИЧЕСКОГО
КОДА

•

Диагностический код № 11 может появиться,
если и другие ключи зажигания находятся
вблизи автомобиля при его запуске.

•

Зашифрованный код транспондера не
посылается в электронный блок управления
иммобилайзером сразу после включения
зажигания (замок зажигания в положении
"ON").

NOTE: Диагностический код № 11 всегда
появляется вместе с диагностическим кодом
№ Р0513 системы распределенного
впрыскивания топлива (MPI).

РЕКОМЕНДАЦИИ ПРИ ПОИСКЕ
НЕИСПРАВНОСТЕЙ

•

Влияние радиопомех на зашифрованный
код.

•

Неисправность транспондера.

•

Неисправность электронного блока
управления иммобилайзером.

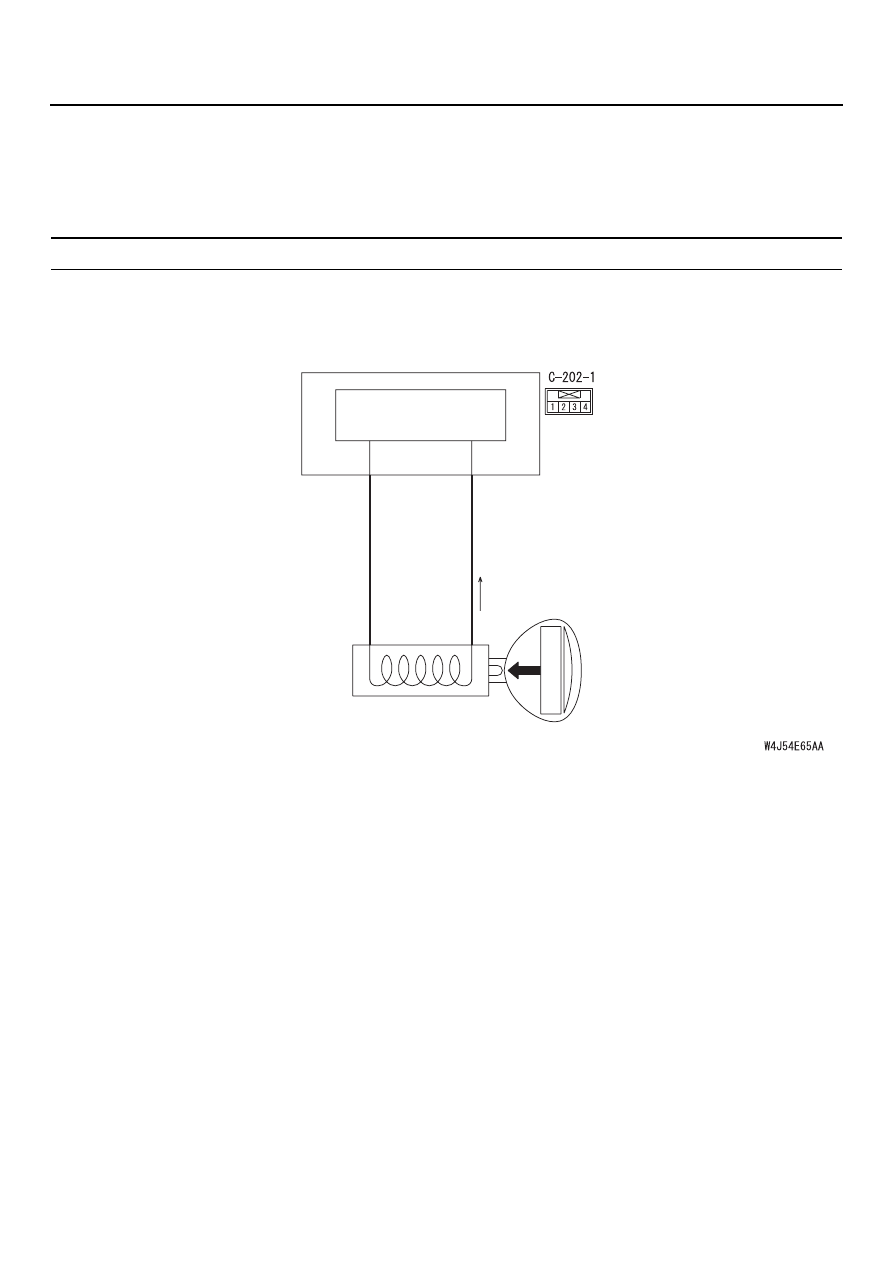

ВЫСОКОЧАСТОТНАЯ
ЦЕПЬ

ЭБУ иммобилайзером

КЛЮЧ ЗАЖИГАНИЯ

КОЛЬЦЕВАЯ АНТЕНА
КЛЮЧА ЗАЖИГАНИЯ

Цепи ключа зажигания и электронного блока управления иммобилайзером

Транспондер

КОД

54A- 12

ЗАМОК ЗАЖИГАНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

Этап 1. Проверка наличия другого ключа
зажигания вблизи от первого, вставленного
в замок зажигания

B: Нет ли другого ключа зажигания рядом

с первым, вставленным в замок зажигания?
ДА :

Уберите второй ключ зажигания
подальше от первого. Вновь проверьте
систему.

НЕТ :

Перейдите к этапу 2.

Этап 2. Проверка запуска двигателя
от запасного ключа зажигания, на котором
был зарегистрирован зашифрованный код

B: Запускается ли двигатель от запасного ключа

зажигания, на котором был зарегистрирован
зашифрованный код?
ДА :

Замените неисправный ключ зажигаJ
ния. Зарегистрируйте пароль
(секретный код) и зашифрованный код

CTP. 54A-26

. Вновь проверьте систему.

НЕТ :

Перейдите к этапу 3.

Этап 3. Проверка возможности повторного
появления диагностического кода

B: Который из диагностических кодов: код № 11

или 12 (как зашифрованные коды) были
зарегистрирован?
Появился код № 12 :

См.

CTP. 54A-13

.

Появился код № 11 :

Перейдите к этапу 4.

Этап 4. Проверка разъема: Разъем С320231
электронного блока управления
иммобилайзером

B: В исправном ли состоянии разъем С320231

электронного блока управления
иммобилайзером?
ДА :

Замените электронный блок управления
иммобилайзером и зарегистрируйте
пароль (секретный код) и зашифрованJ
ный код

CTP. 54A-26

. Вновь проверьте

систему.

НЕТ :

Отремонтируйте или замените
поврежденный элемент(ы).

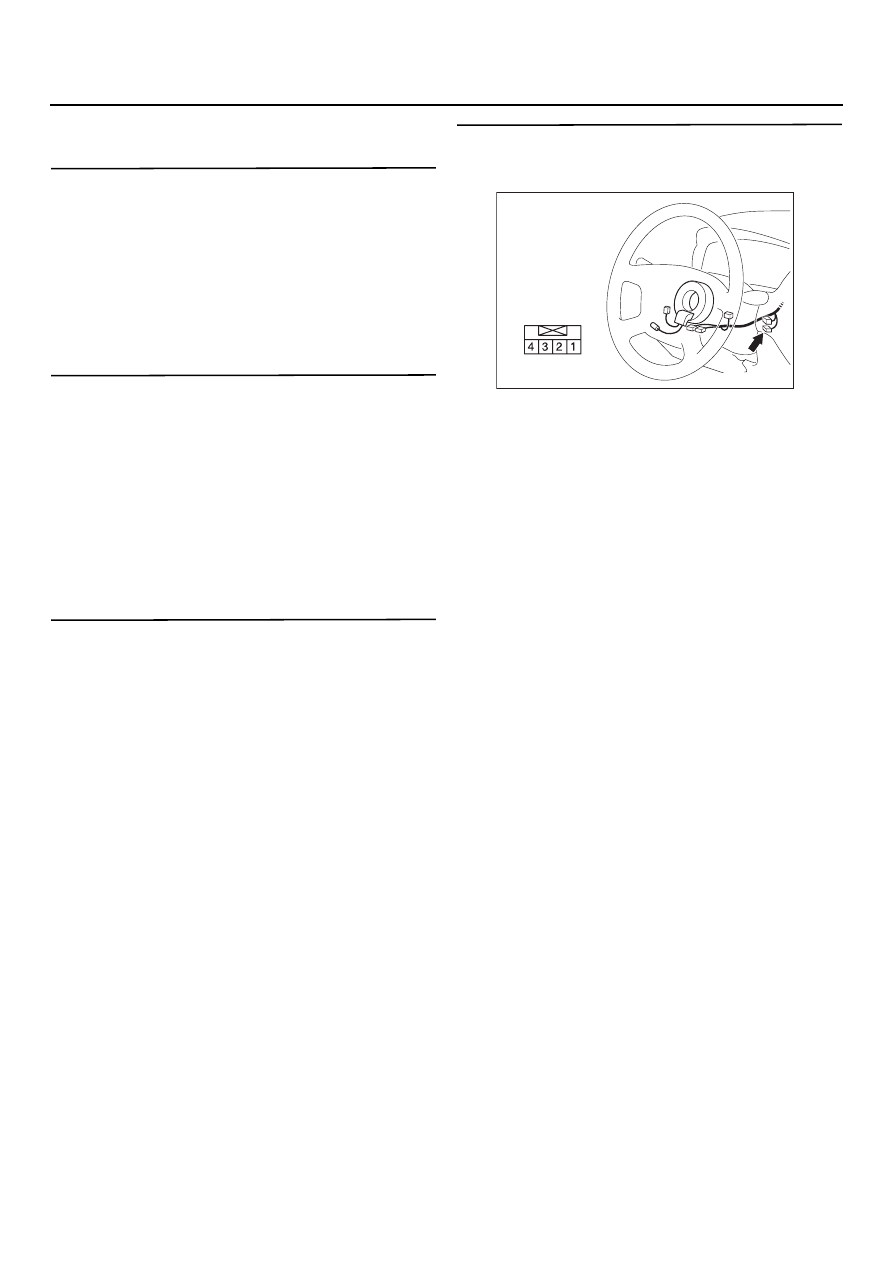

AC303806

Разъем: C320231

Вид со стороны
жгута проводов

AF

54A- 13

ЗАМОК ЗАЖИГАНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ

Код № 12: Зашифрованные коды не идентичны или не регистрируются

СОСТОЯНИЕ ДИАГНОСТИЧЕСКОГО
КОДА

Зашифрованный код посланный транспондером
не соответствует аналогичному зашифрованJ
ному коду, который зарегистрирован
в электронном блоке управления
иммобилайзера.

NOTE: Диагностический код № 12 всегда
появляется вместе с диагностическим кодом
№ Р0513 системы распределенного
впрыскивания топлива (MPI).

РЕКОМЕНДАЦИИ ПРИ ПОИСКЕ
НЕИСПРАВНОСТЕЙ

•

Зашифрованный код не был правильно
зарегистрирован на ключе зажигания .

•

Неисправность электронного блока
управления иммобилайзером.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

B: Был ли зарегистрирован зашифрованный

код?
ДА :

Замените электронный блок управления
иммобилайзером и перерегистрируйте
зашифрованный код (См.

CTP. 54A-26

).

НЕТ :

Зарегистрируйте зашифрованный код
(См.

CTP. 54A-26

).

ТАБЛИЦА ПРИЗНАКОВ
НЕИСПРАВНОСТЕЙ

M1543007201075

Признак неисправности

Методика
проверки №.

Страница
для наведения
справки

Связь с приборами MUTJII/III невозможна.

1

CTP. 54A-14

Ключ зажигания не может быть зарегистрирован.

2

CTP. 54A-23

Двигатель не запускается (происходит прокручивание
двигателя стартером, но отсутствуют начальные вспышки
в цилиндрах двигателя).

3

CTP. 54A-24
