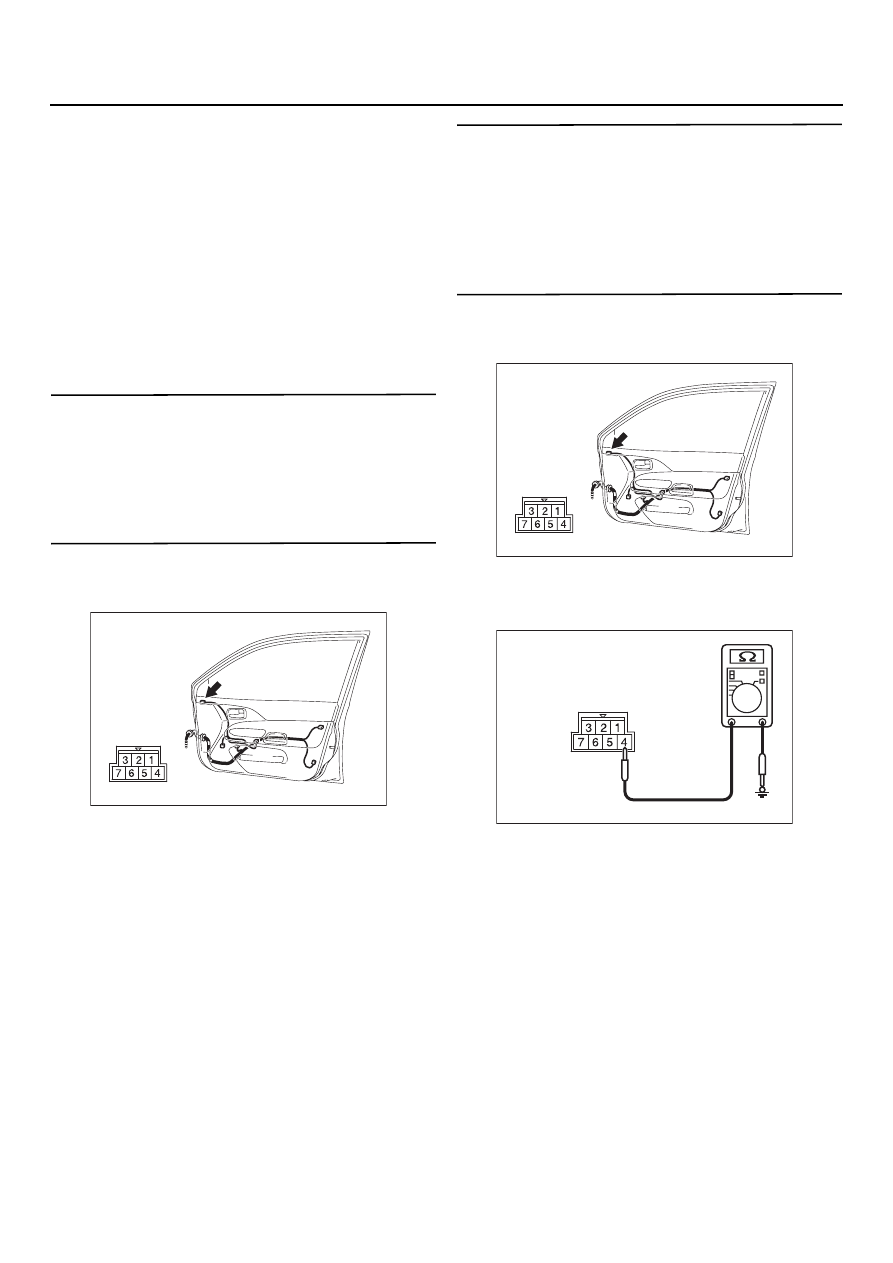

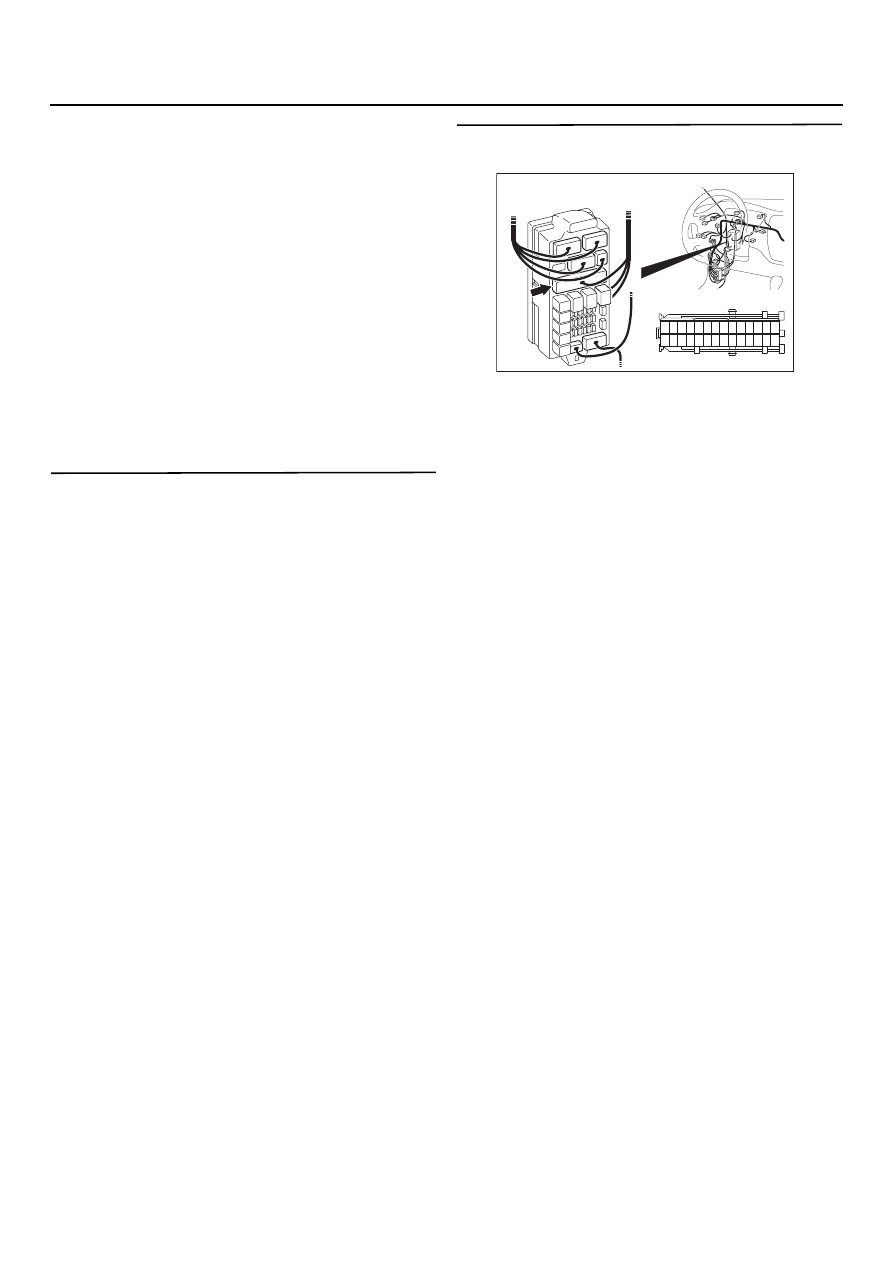

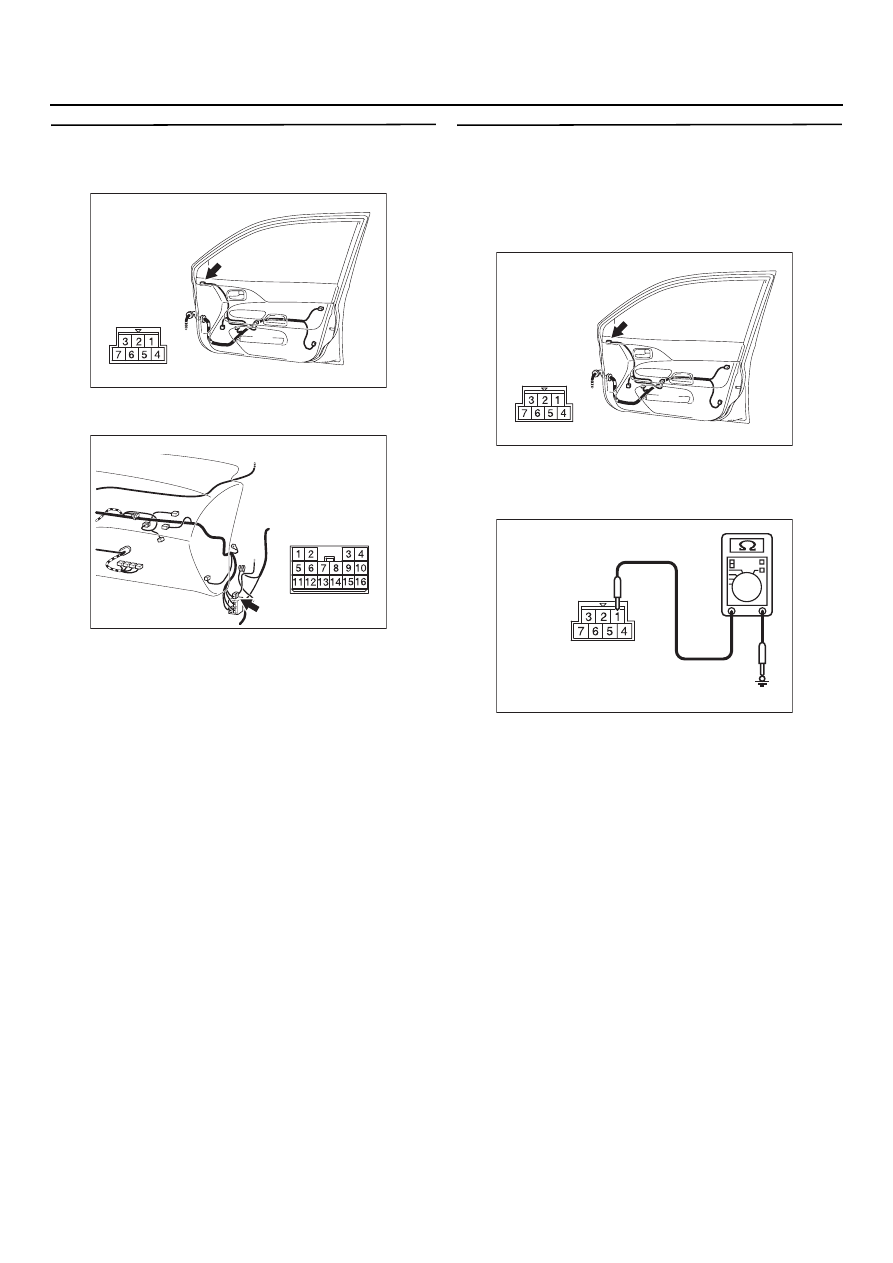

НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА

ЭКСТЕРЬЕР

51

-39

КОММЕНТАРИИ К ПРИЗНАКАМ
НЕИСПРАВНОСТИ

Обогрев зеркальных элементов наружных
зеркал заднего вида должен осуществляться
в течение приблизительно 11 минут с момента
нажатия кнопки обогрева заднего стекла
и зеркал. Если обогрев зеркал в этот период
не производится, возможно повреждение реле
включения обогрева зеркал.

Возможные причины неисправности

•

Неисправны электрические провода или
соединительные колодки

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Проверка обогревателя заднего
стекла
Убедитесь в том, что обогреватель заднего
стекла работает нормально

B: Нормально?

ДА :

Идти к Этапу 2.

НЕТ :

Неисправна система обогрева заднего
стекла (см. главу 55,"Поиск
неисправностей",

CTP. 55-47

).

ЭТАП 2. Проверка электрического разъема
Электрический разъем СV212

B: Нормально?

ДА :

Неисправность электропроводки
(см. главу 00, "Поиск неисправностей
электропроводки",

CTP. 00-6

).

НЕТ :

Отремонтируйте неисправный разъем.

AC304913

21

7

16 15

17

18

20 19

1

2

3

4

5

6

23 22

24

25

28

26

27

9

8

10

11

14

12

13

Разъем: CV212

Вид со стороны жгута

AB

Монтажный блок (вид спереди)

НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА

ЭКСТЕРЬЕР

51

-40

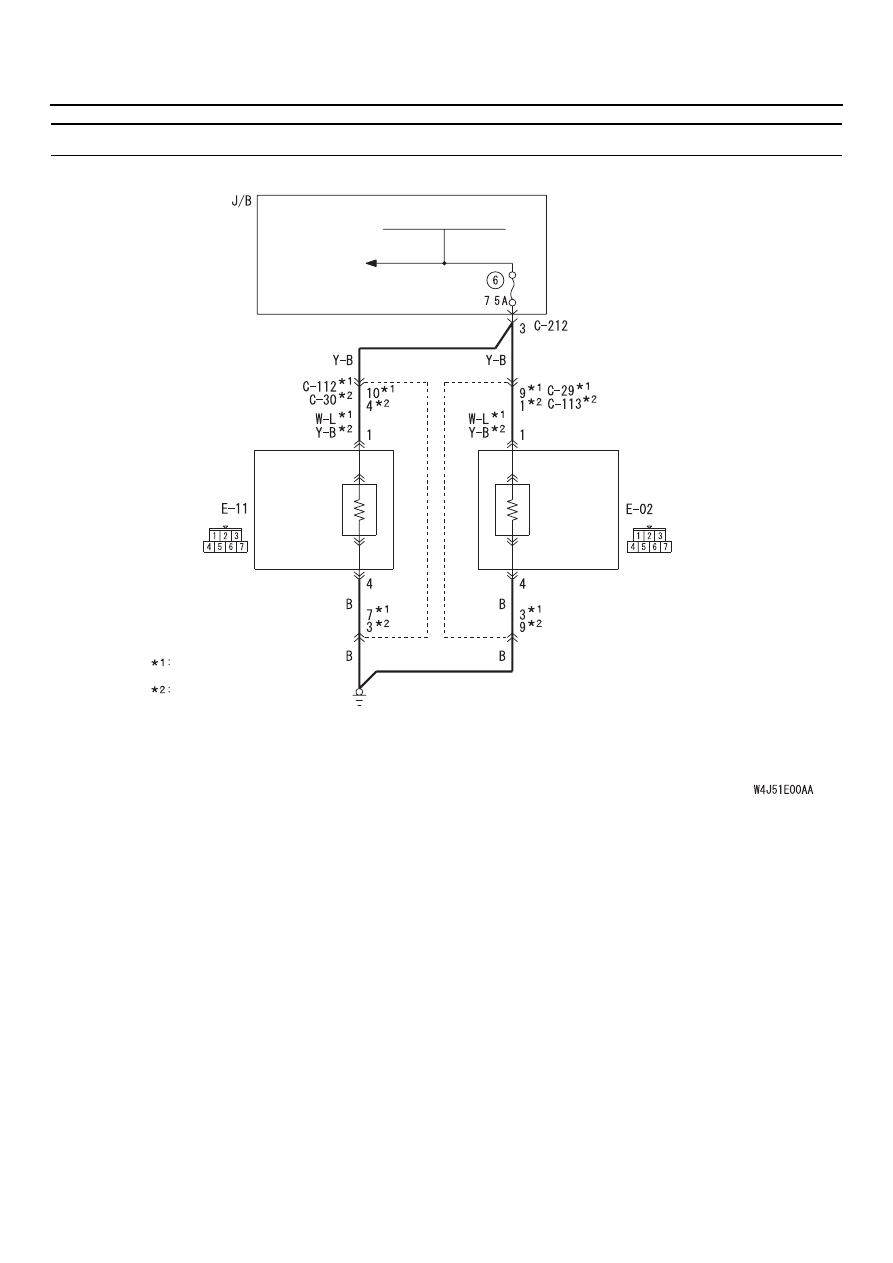

ПРОЦЕДУРА 2: Не работает обогрев правого или левого наружных зеркал заднего вида

Обозначение цветов проводов
B : Черный     LG : СветлоIзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Реле обогревателя
заднего стекла

Обогреватель
заднего стекла

Зеркало
с дистанционным
управлением (левое)

Зеркало
с дистанционным
управлением (левое)

Обогреватель
зеркального
элемента

Обогреватель
зеркального
элемента

ПРИМЕЧАНИЕ:

Автомобили с левосторонним
рулевым управлением

Автомобили с правосторонним
рулевым управлением

,

НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА

ЭКСТЕРЬЕР

51

-41

КОММЕНТАРИИ К ПРИЗНАКАМ
НЕИСПРАВНОСТИ

Если не работает обогрев обоих зеркал,
неисправными могут быть зеркала в сборе.

Возможные причины неисправности

•

Неисправность зеркала в сборе

•

Неисправны электрические провода или
соединительные колодки

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

Эапт 1. Проверка каждого зеркала
в отдельности

B: Зеркальный элемент какого из двух зеркал

не обогревается?
Правого :

Идти к Этапу 2.

Левого :

Идти к Этапу 9.

ЭТАП 2. Проверка электрического разъема
ЕV11 наружного зеркала заднего вида
(правый)

B: Нормально?

ДА :

Идти к Этапу 3.

НЕТ :

Отремонтируйте неисправный разъем.

Этап 3. Проверка зеркала в сборе (правого)
Проверьте исправность элемента обогрева
зеркального стекла (правого зеркала)
(См.

CTP. 51-48

).

B: Нормально?

ДА :

Идти к Этапу 4.

НЕТ :

Замените зеркало в сборе (правое).

Этап 4. Измерение величины активного
сопротивления между выводами колодки
разъема ЕV11 (правого зеркала)

(1) Расстыкуйте разъем и измерьте напряжение

между выводами колодки жгута проводов
со стороны зеркала.

(2) Величина сопротивления в колодке разъема

ЕI11 между выводом № 4 и "массой"
(кузовом)

НОРМАЛЬНО: 2 Ом или менее

B: Нормально?

ДА :

Идти к Этапу 6.

НЕТ :

Идти к Этапу 5.

AC304817

Разъем: EV11

Вид со стороны
жгута

AB

AC304817

Разъем: EV11

Вид со стороны
жгута

AB

AC304821

Разъем EI11

(Вид со стороны жгута)

AB

НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА

ЭКСТЕРЬЕР

51

-42

Этап 5. Проверка исправности цепи на
участке между разъемом ЕV11, вывод № 4
и массой кузова (правое зеркало)

•

Проверьте, нет ли обрыва провода "массы".

NOTE:

До выполнения даной проверки, проверьте
исправность промежуточных соединений C

B: Нормально?

ДА :

Неисправность электропроводки
(см. главу 00, "Поиск неисправностей
электропроводки",

CTP. 00-6

).

НЕТ :

Устраните неисправность жгута
проводов.

Этап 6. Измерение величины напряжения
между выводами колодки разъема ЕV11
(правого зеркала)
(1) Установите ключ зажигания в положение

"ON".

(2) Выключатель обогрева заднего стекла: "ON"

(3) Расстыкуйте разъем и измерьте напряжение

между выводами колодки жгута проводов
со стороны зеркала.

(4) Величина напряжения в колодке разъема

ЕI11 между выводом № 4 и "массой"
(кузовом)

НОРМАЛЬНО: Напряжение бортовой
электросети (+12 В)

B: Нормально?

ДА :

Неисправность электропроводки
(см. главу 00, "Поиск неисправностей
электропроводки",

CTP. 00-6

).

НЕТ :

Идти к Этапу 7.

AC304817

Разъем: EV11

Вид со стороны
жгута

AB

AC304819

Разъем: CV112

AB

AC304817

Разъем: EV11

Вид со стороны
жгута

AB

AC304826

Разъем EI11

(Вид со стороны жгута)

AB
