Mitsubishi Lancer / Lancer Wagon. Руководство - часть 163
ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ СТЕКЛА ЗАДНЕЙ ДВЕРИ
ЭКСТЕРЬЕР
51
-31
Работа электродвигателя насоса
омывателя стекла задней двери
Подайте напряжение от аккумуляторной
батареи к выводам электродвигателя
омывателя (см. рис. А) и проверьте
работоспособность электродвигателя.
Проверка работы электродвигателя
в режиме остановки
1. Подайте напряжение от аккумуляторной
батареи к выводам электродвигателя
очистителя (см. рис. А).
2. Отсоедините аккумуляторную батарею во
время вращения вала электродвигателя
и убедитесь в том, что вал остановился.
3. Подайте напряжение от аккумуляторной
батареи к выводам электродвигателя
очистителя (см. рис. В).
4. Убедитесь в том, что положение, в котором
остановился вал в ходе вращения, соответI
ствует положению для автоматической
парковки.

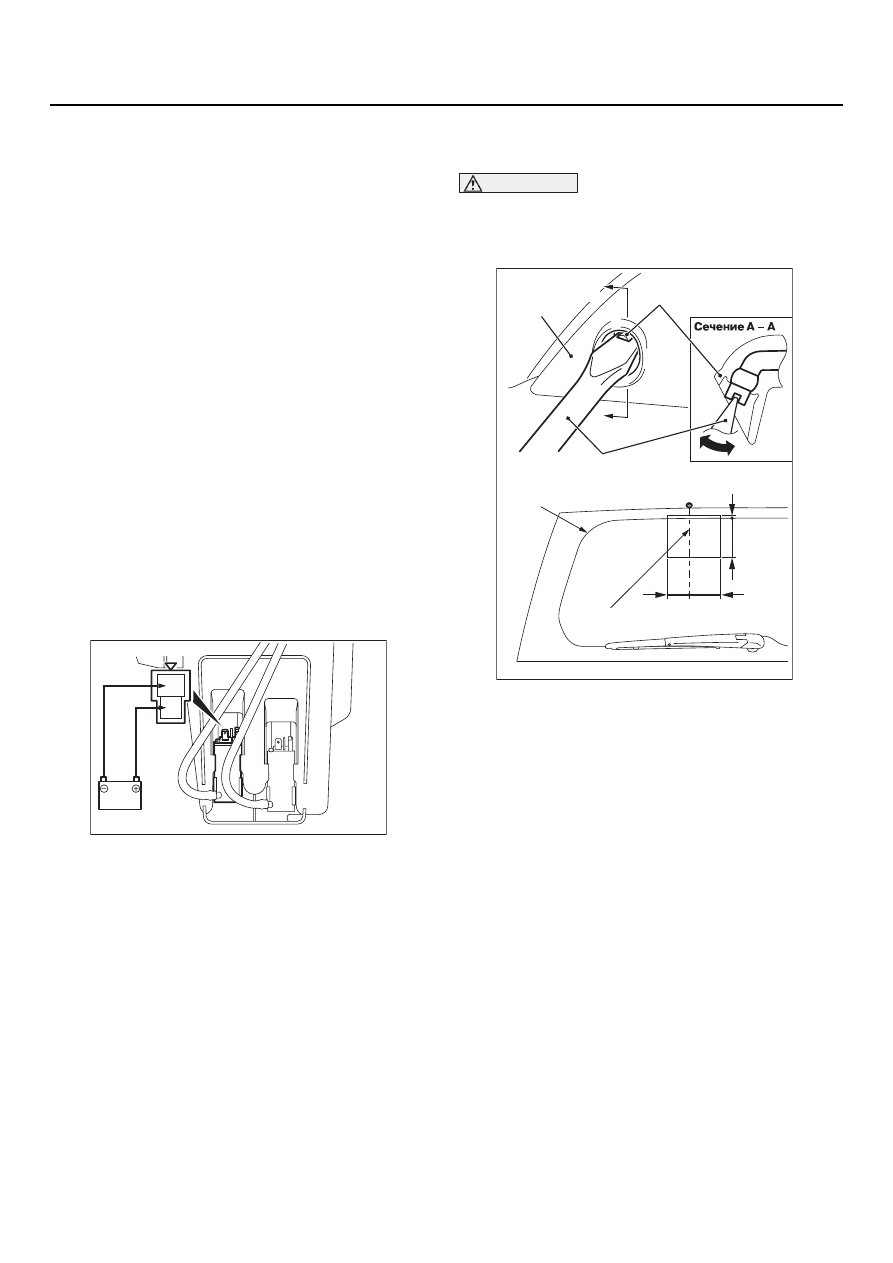

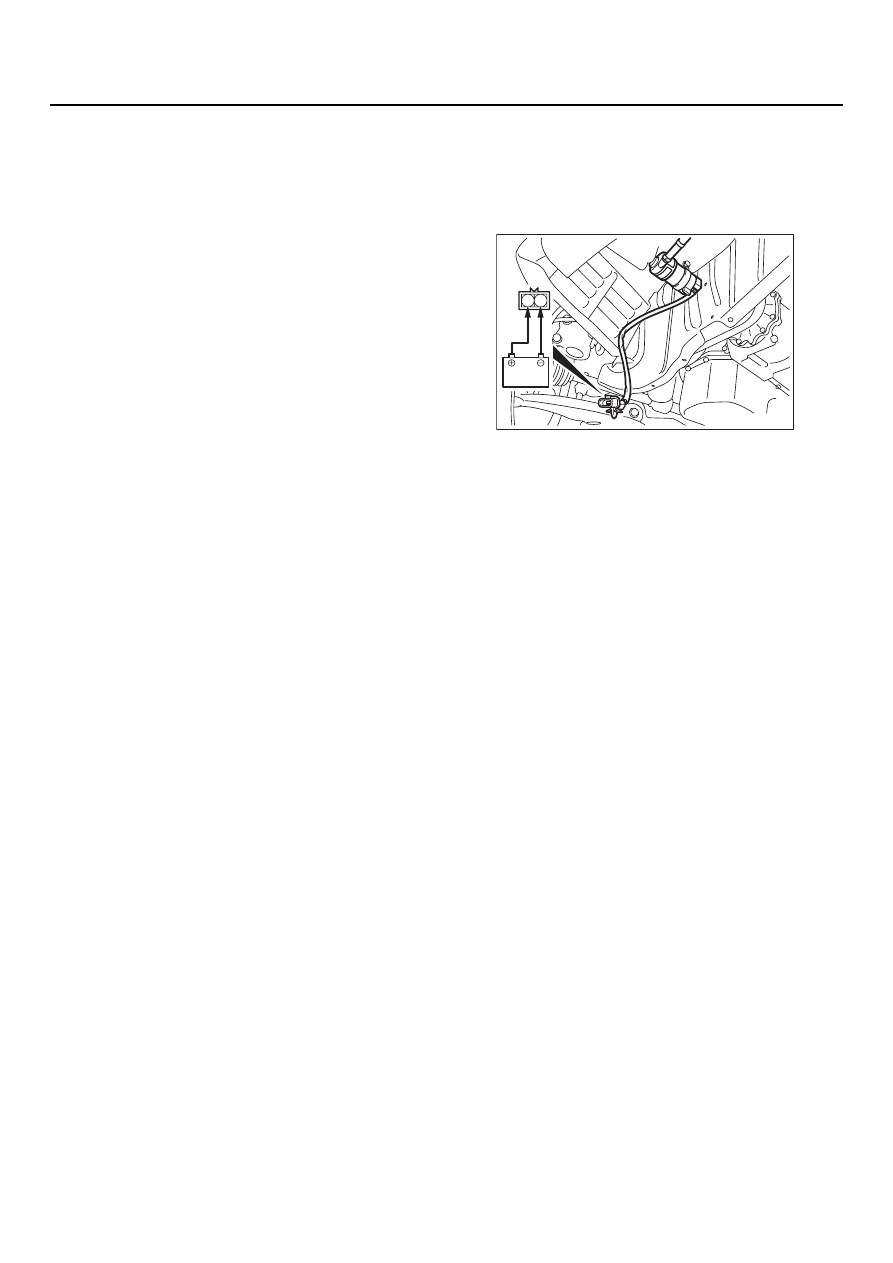

Проверка моторедуктора очистителя
стекла задней двери
1. Снимите бачок омывателя задней двери,
не отсоединяя шланг. Затем наполните
бачок водой.
2. Убедитесь в том, что при соединении вывода
№ 2 с положительным выводом
аккумуляторной батареи, а вывода
№ 1 I с отрицательным, происходит
энергичная подача воды.
ПРОВЕРКА ТРАКЕТОРИИ СТРУИ
ОМЫВАТЕЛЯ СТЕКЛА ЗАДНЕЙ ДВЕРИ
ВНИМАНИЕ
Пользуясь отверткой с плоской рабочей
частью для регулировки положения сопла
омывателя, не повредите фосунку.
Для регулировки положения сопла омывателя
в вертикальной плоскости вставьте отвертку
с плоской рабочей частью и выполните регулиI
ровку в направлениях, указанных стрелкой.
1
2
AC005900
AC304544 AB
Единица измерения: мм
57
84
125
6
A
A
Форсунка омывателя
Отвертка с плоским лезвием
Граница фасетки
Продольная
ось форсунки
Дополнительный
стопIсигнал
