ЭМБЛЕМА

ЭКСТЕРЬЕР

51

-35

ЭМБЛЕМА

СНЯТИЕ И УСТАНОВКА

M1511011800971

ТОЧКИ УСТАНОВКИ ПРИ РЕМОНТЕ

>>A<< УСТАНОВКА ЭМБЛЕМ

1. Места установки

Установите каждую из эмблем на места,
указанные на рисунке.

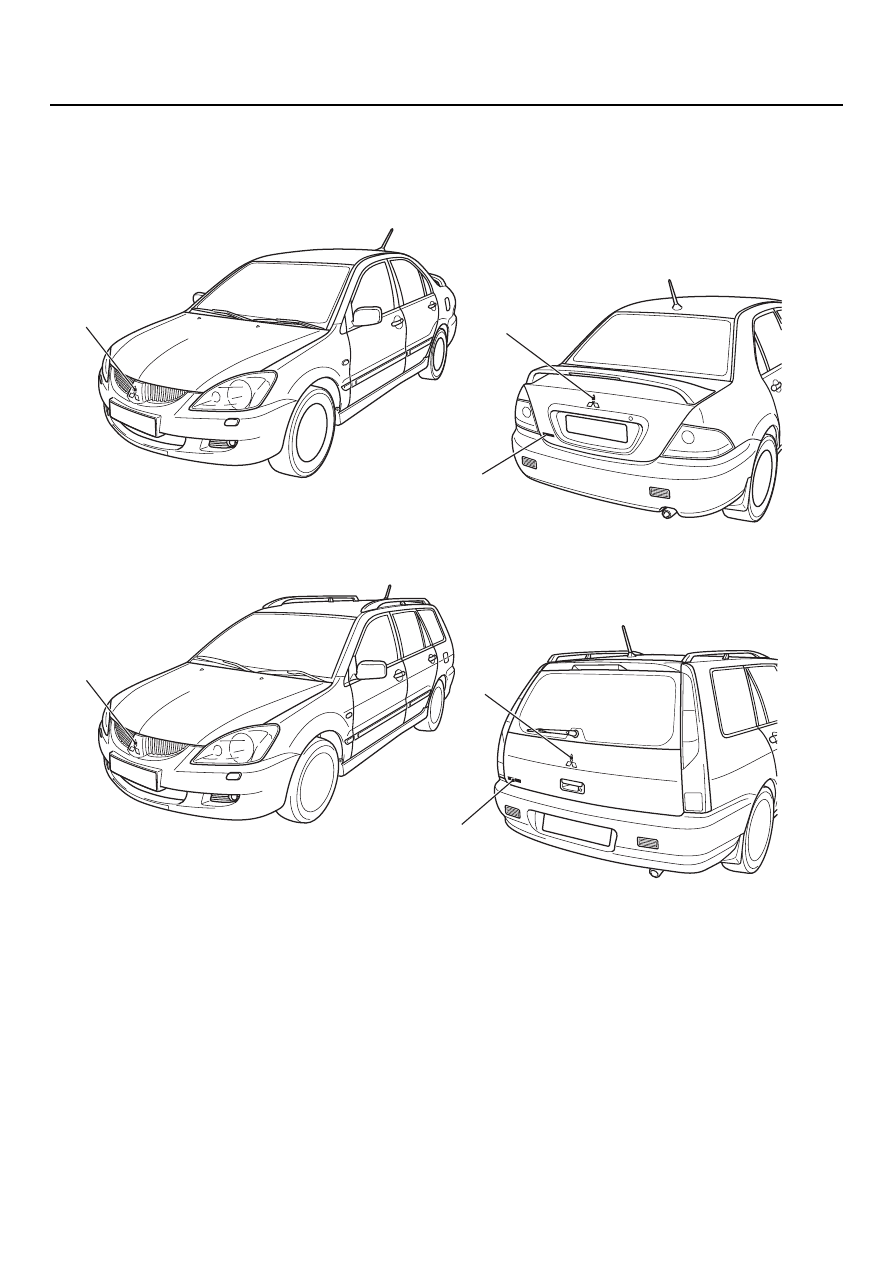

AC304202

AC400380

1

1

2

2

3

AB

<Седан>

<Универсал>

3

Снятие

>>А<<

1. Передняя эблема

(с тремя ромбами).

>>А<<

2. Задняя эблема

(с тремя ромбами).

>>А<<

3. Эмблема "Lancer".

ЭМБЛЕМА

ЭКСТЕРЬЕР

51

-36

2. Процедура установки

(1) Для очистки мест для установки эмблем

используйте препарат 3M ATD
(№ по каталогу 8906) или его аналоги.

ВНИМАНИЕ

При установке эмблем температура
оружающей среды должна составлять
20

−

 38

°

C, и в воздухе не должно быть

загрязнений. Если температура оказалась
ниже 20

°

C, то места установки и сами

эмблемы необходимо нагреть до 20

−

 38

°

C.

(2) Перед установкой эмблем снимите

с их тыльной стороны защитную бумагу.

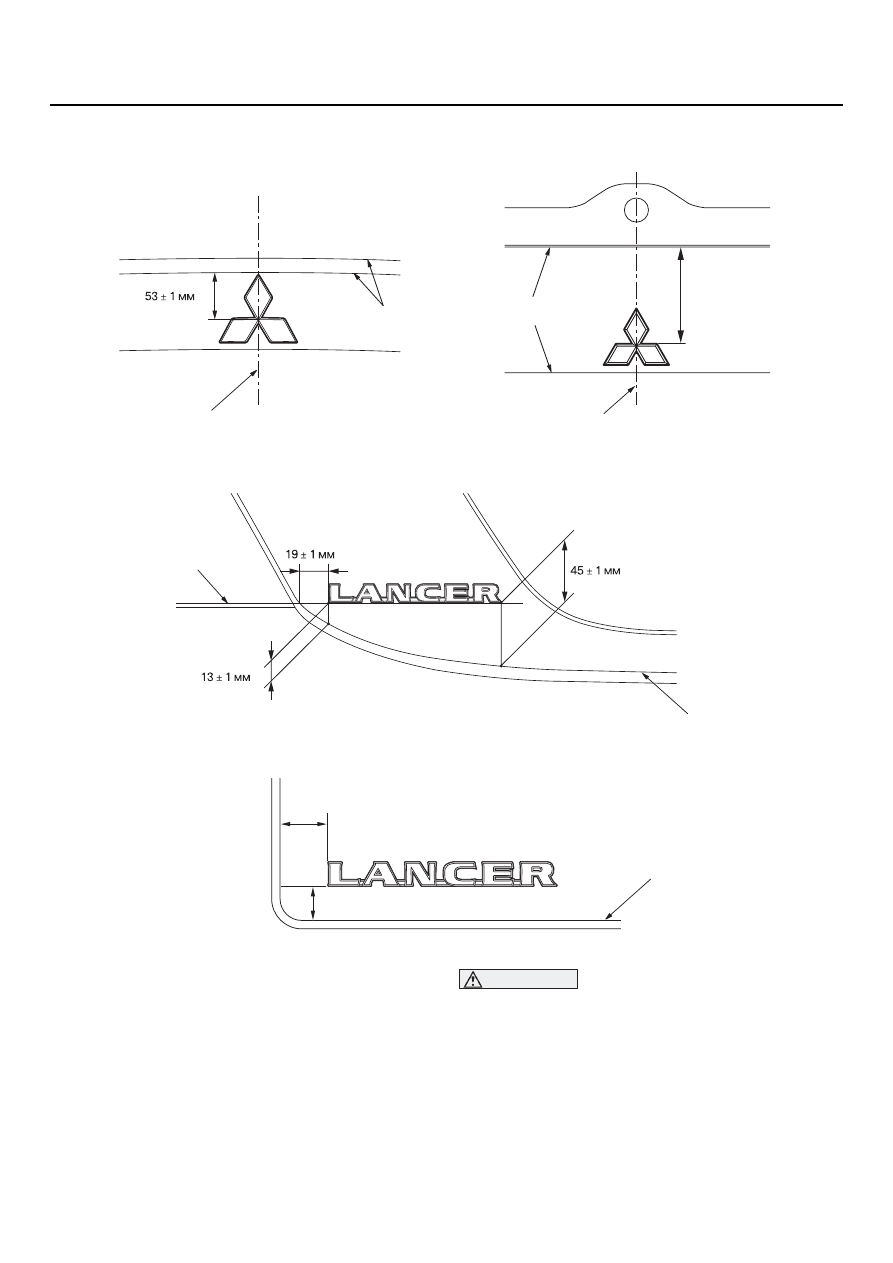

AC304163

<Седан>

2. Эмблема с тремя ромбами

<Универсал>

Продольная ось
автомобиля

Продольная ось
автомобиля

Линии перегиба панели
крышки багажного отделения

Линии перегиба
панели задней двери

112 мм

AC

AC304164

<Седан>

3. Эмблема "Lancer"

Край заднего фонаря

Граница панели крышки
багажного отделения

Граница панели задней двери

33 мм

24 мм

<Универсал>

AB

НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА

ЭКСТЕРЬЕР

51

-37

НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА

ОБЩАЯ ИНФОРМАЦИЯ

M1511000100536

РАБОТА НАРУЖНОГО ЗЕРКАЛА
ЗАДНЕГО ВИДА

Наружное зеркало с дистанционным

управлением

•

Зеркальный элемент наружного зеркала
заднего вида может изменять свое
положение в двух плоскостях при помощи
дистанционного управления, если ключ
зажигания установлен в положение "ON"
или "ACC".

Обогрев зеркального элемента наружных

зеркал заднего вида

•

При нажатии кнопки включения обогрева на
панели управления кондиционером воздуха
включается реле цепей обогрева заднего
стекла и зеркальных элементов наружных
зеркал. При включении реле обогревателя
заднего стекла электрический ток поступает
к обогревателям заднего стекла и наружных
зеркал, в результате чего со стекла и
зеркальных элементов удаляются следы
влаги. В цепи обогревателей установлен
таймер, который автоматически отключит
подогрев приблизительно через 11 минут
после его включения. Одновоременно с
отключением обогревателя заднего стекла
будут обесточены цепи обогрева зеркальных
элементов наружных зеркал заднего вида.

СПЕЦИФИКАЦИЯ ДЛЯ СЛУЖБ СЕРВИСА

M1511000300347

СПЕЦИАЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

M1511000601103

ПОИСК НЕИСПРАВНОСТЕЙ

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

M1511014600169

См. главу 00, "Поиск неисправностей/проверка.
Точки входа",

CTP. 00-6

.

СХЕМА ПОИСКА НЕИСПРАВНОСТЕЙ

M1511015000160

Позиция

Стандартные
значения

Значения напряжения в цепи обогрева зеркальных элементов наружных
зеркал заднего вида Ом

5,9 I 7,8

Специальные
приспособления

Обозначение

Наименование

Применение

MB990784

Приспособление для
снятия элементов
отделки

Приспособление для
снятия переключателя
электропривода наружного
зеркала заднего вида

MB990784

Признаки неисправности

Процедура
осмотра

Страница
ссылки

Не работает обогрев обоих наружных зеркал заднего вида

1

CTP. 51-38

Не работает обогрев правого или левого наружных зеркал заднего
вида

2

CTP. 51-40

НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА

ЭКСТЕРЬЕР

51

-38

ПРОЦЕДУРА ПОИСКА
НЕИСПРАВНОСТЕЙ

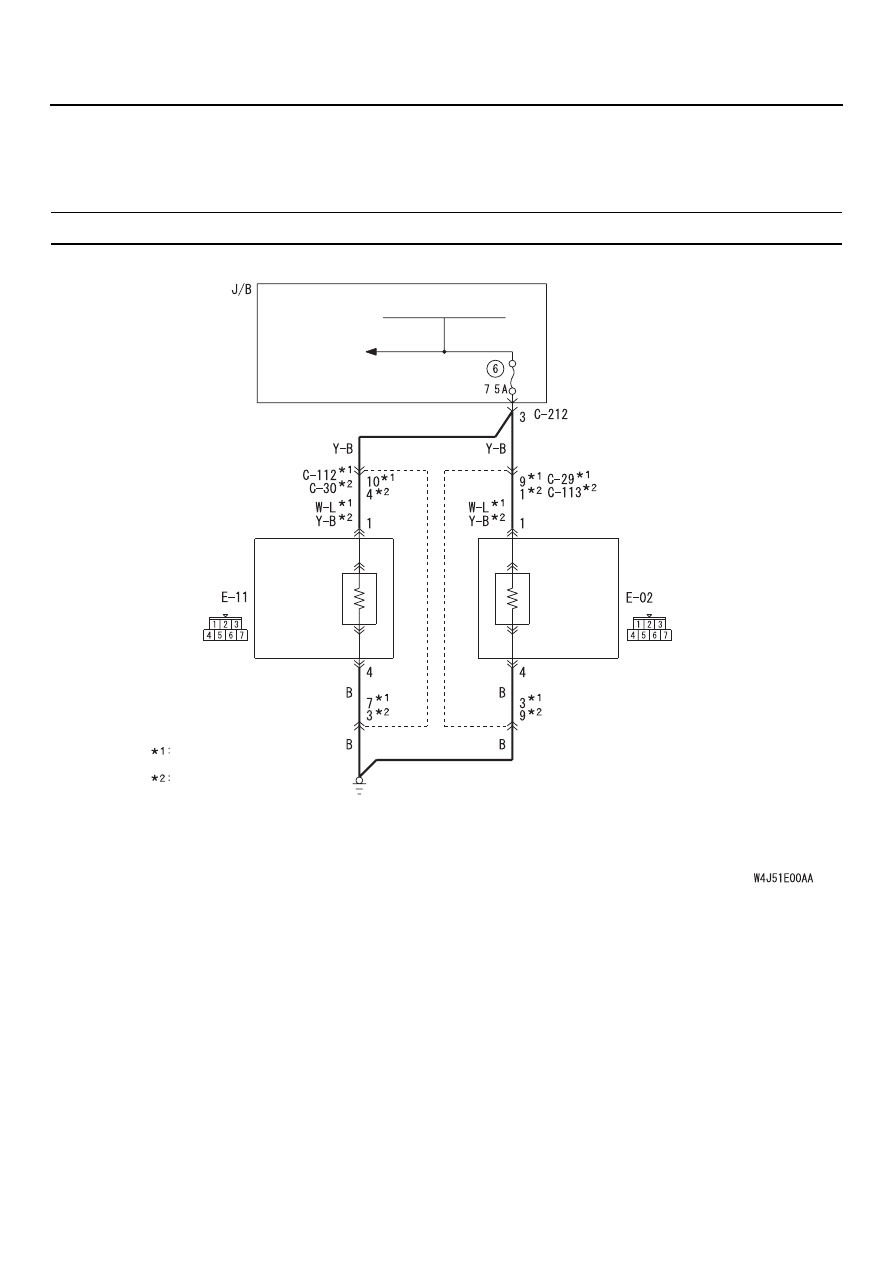

ПРОЦЕДУРА 1. Не работает обогрев обоих наружных зеркал заднего вида

Обозначение цветов проводов
B : Черный     LG : СветлоIзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Реле обогревателя
заднего стекла

Обогреватель
заднего стекла

Зеркало
с дистанционным
управлением (левое)

Зеркало
с дистанционным
управлением (левое)

Обогреватель
зеркального
элемента

Обогреватель
зеркального
элемента

ПРИМЕЧАНИЕ:

Автомобили с левосторонним
рулевым управлением

Автомобили с правосторонним
рулевым управлением

,
