Mitsubishi Lancer / Lancer Wagon. Руководство - часть 139

22B

-66

ДИФФЕРЕНЦИАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

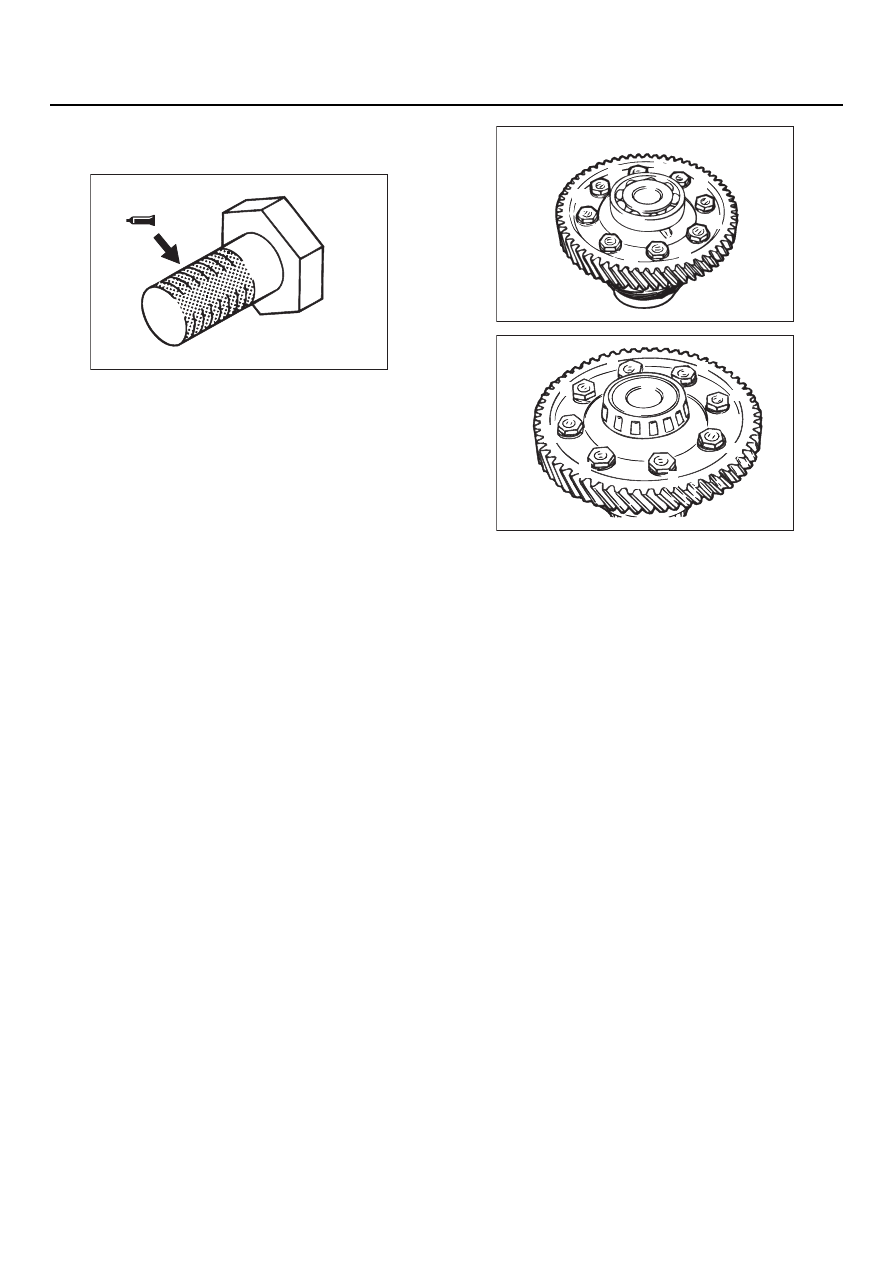

>>E<< УСТАНОВКА ВЕДОМОЙ
ШЕСТЕРНИ ГЛАВНОЙ ПЕРЕДАЧИ

1. Нанесите герметик (3M STUD, № 4170,

или эквивалентный) на всю резьбовую
поверхность болтов.

2. Затяните болты с установленным моментом

в последовательности, указанной на рисунке.

Величина момента затяжки: 132

±

 5 Н

⋅

м

AK204320AB

AK204210

1

8

6

4

2

7

5

3

AB

<F5M41>

AK204221

<F5M42>

AB

1

3

4

5

7

8

6

2

23B

-1

ГЛАВА 23B

РЕМОНТ

АВТОМАТИЧЕСКОЙ

КОРОБКИ ПЕРЕДАЧ

СОДЕРЖАНИЕ

ОБЩИЕ СВЕДЕНИЯ  . . . . . . . . . .

23B

-2

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ . . . . . . . . . . .

23B

-4

КОНТРОЛЬНЫЕ РАЗМЕРЫ  . . . .

23B

-5

СТОПОРНОЕ, РЕГУЛИРОВОЧНОЕ
И УПОРНОЕ КОЛЬЦА, УПОРНАЯ ШАЙБА
И НАЖИМНОЙ ДИСК. . . . . . . . . .

23B

-6

МОМЕНТЫ ЗАТЯЖКИ . . . . . . . . .

23B

-10

ГЕРМЕТИКИ  . . . . . . . . . . . . . . . .

23B

-11

СПЕЦИАЛЬНЫЙ
ИНСТРУМЕНТ  . . . . . . . . . . . . . . .

23B

-12

КОРОБКА ПЕРЕДАЧ  . . . . . . . . . .

23B

-16

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

23B

-16

НАСОС РАБОЧЕЙ
ЖИДКОСТИ . . . . . . . . . . . . . . . . .

23B

-43

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

23B

-43

ФРИКЦИОН ВКЛЮЧЕНИЯ
ПОНИЖЕННОЙ ПЕРЕДАЧИ
И ВХОДНОЙ ВАЛ. . . . . . . . . . . . .

23B

-44

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

23B

-44

ФРИКЦИОН ВКЛЮЧЕНИЯ ПЕРЕДАЧИ
ЗАДНЕГО ХОДА И ПОВЫШАЮЩЕЙ
ПЕРЕДАЧИ . . . . . . . . . . . . . . . . . .

23B

-47

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

23B

-47

ВОДИЛО В СБОРЕ . . . . . . . . . . . .

23B

-51

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

23B

-51

ТОРМОЗ ВКЛЮЧЕНИЯ ПОНИЖЕНОЙ
ПЕРЕДАЧИ И ПЕРЕДАЧИ
ЗАДНЕГО ХОДА . . . . . . . . . . . . . .

23B

-53

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

23B

-53

ВСПОМОГАТЕЛЬНЫЙ
ТОРМОЗ . . . . . . . . . . . . . . . . . . . .

23B

-54

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

23B

-54

ВЫХОДНОЙ ВАЛ . . . . . . . . . . . . .

23B

-55

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

23B

-55

ДИФФЕРЕНЦИАЛ  . . . . . . . . . . . .

23B

-57

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

23B

-57

ГИДРОРАСПРЕДЕЛИТЕЛЬ  . . . . .

23B

-60

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

23B

-60

САЛЬНИК ВХОДНОГО ВАЛА . . . .

23B

-64

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

23B

-64

23B

-2

ОБЩИЕ СВЕДЕНИЯ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

ОБЩИЕ СВЕДЕНИЯ

M1233000100458

МОДЕЛИ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

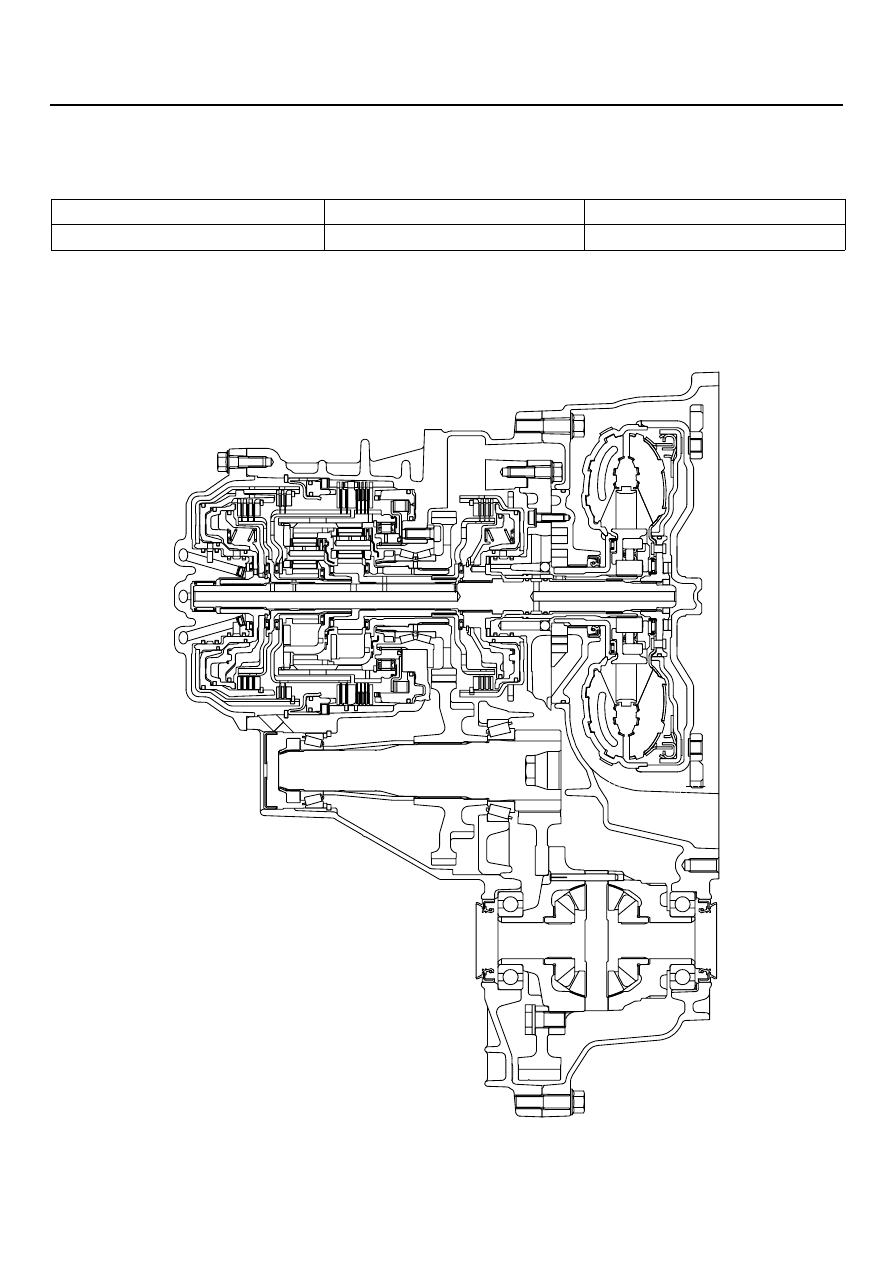

ПРОДОЛЬНЫЙ РАЗРЕЗ КОРОБКИ
ПЕРЕДАЧ

Модель коробки передач

Модель двигателя

Модель автомобиля

F4A4A 1 N2Z

4G13 S4 MPI

CS3A/CS3W

AK301223

23B

-3

ОБЩИЕ СВЕДЕНИЯ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

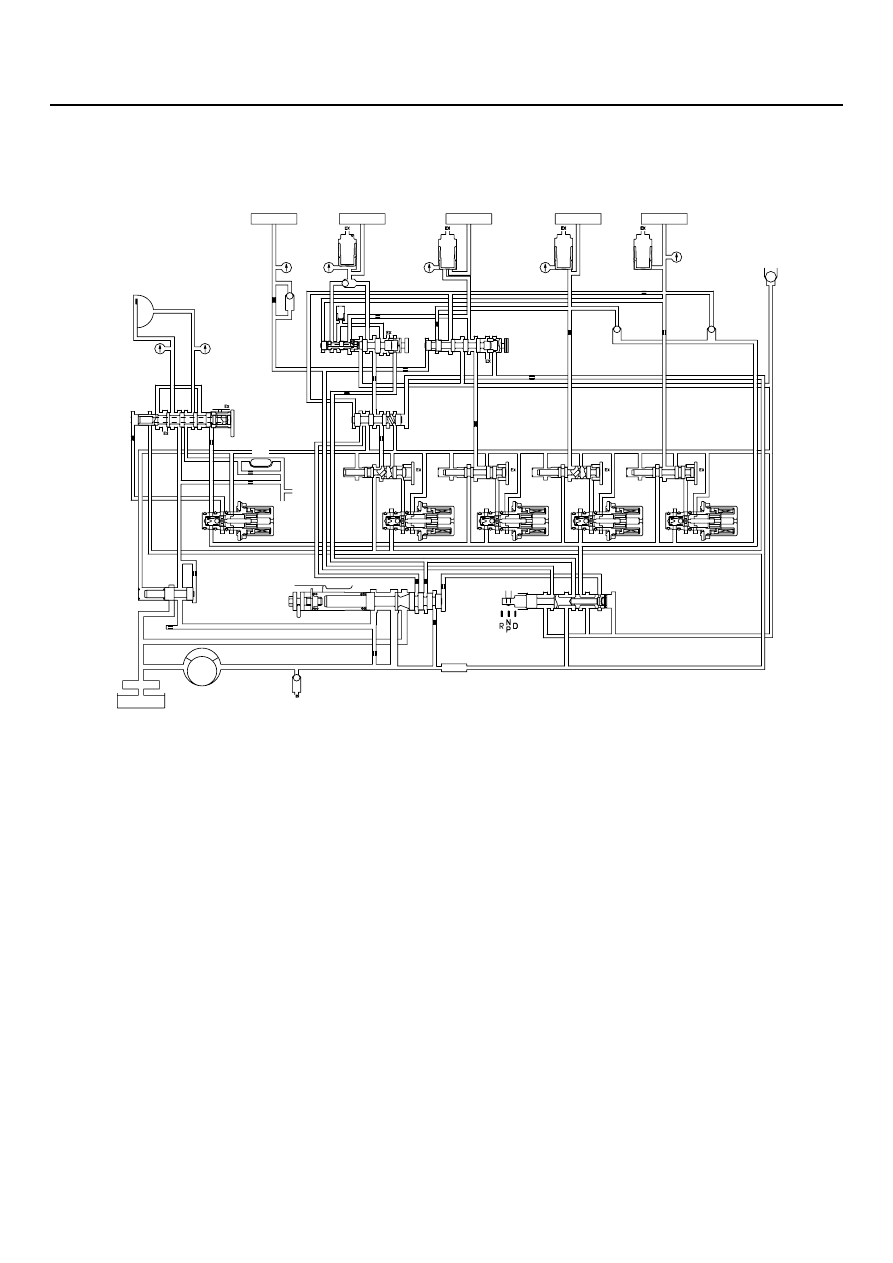

ГИДРАВЛИЧЕСКАЯ СХЕМА

AK202328

1

2

3

4

5

6

7

8

9

10

14

11

12

13

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

AD

1.

Фрикцион включения передачи заднего
хода

2.

Тормоз включения пониженной
передачи и передачи заднего хода

3.

Вспомогательный тормоз

4.

Фрикцион включения пониженной
передачи

5.

Фрикцион включения повышенной
передачи

6.

Гидроаккумулятор тормоза включения
пониженной передачи и передачи
заднего хода

7.

Гидроаккумулятор вспомогательного
тормаза

8.

Гидроаккумулятор фрикциона
включения пониженной передачи

9.

Гидроаккумулятор фрикциона
включения повышенной передачи

10. Муфта блокировки

гидротрансформатора

11. Золотник A защитного режима АКП
12. Золотник B защитного режима АКП
13. Золотник управления муфтой

блокировки гидротрансформатора

14. Теплообменник
15. Золотник переключения
16. Золотник включения пониженной

передачи и передачи заднего хода

17. Вспомогательный золотник
18. Золотник включения пониженной

передачи

19. Золотник включения повышенной

передачи

20. Электромагнитный клапан управления

муфтой блокировки
гидротрансформатора

21. Электромагнитный клапан управления

тормозом включения пониженной
передачи и передачи заднего хода

22. Электромагнитный клапан

вспомогательного тормаза

23. Электромагнитный клапан управления

фрикционом включения пониженной
передачи

24. Электромагнитный клапан управления

фрикционом включения повышенной
передачи
