Mitsubishi Lancer / Lancer Wagon. Руководство - часть 137
22B
-58

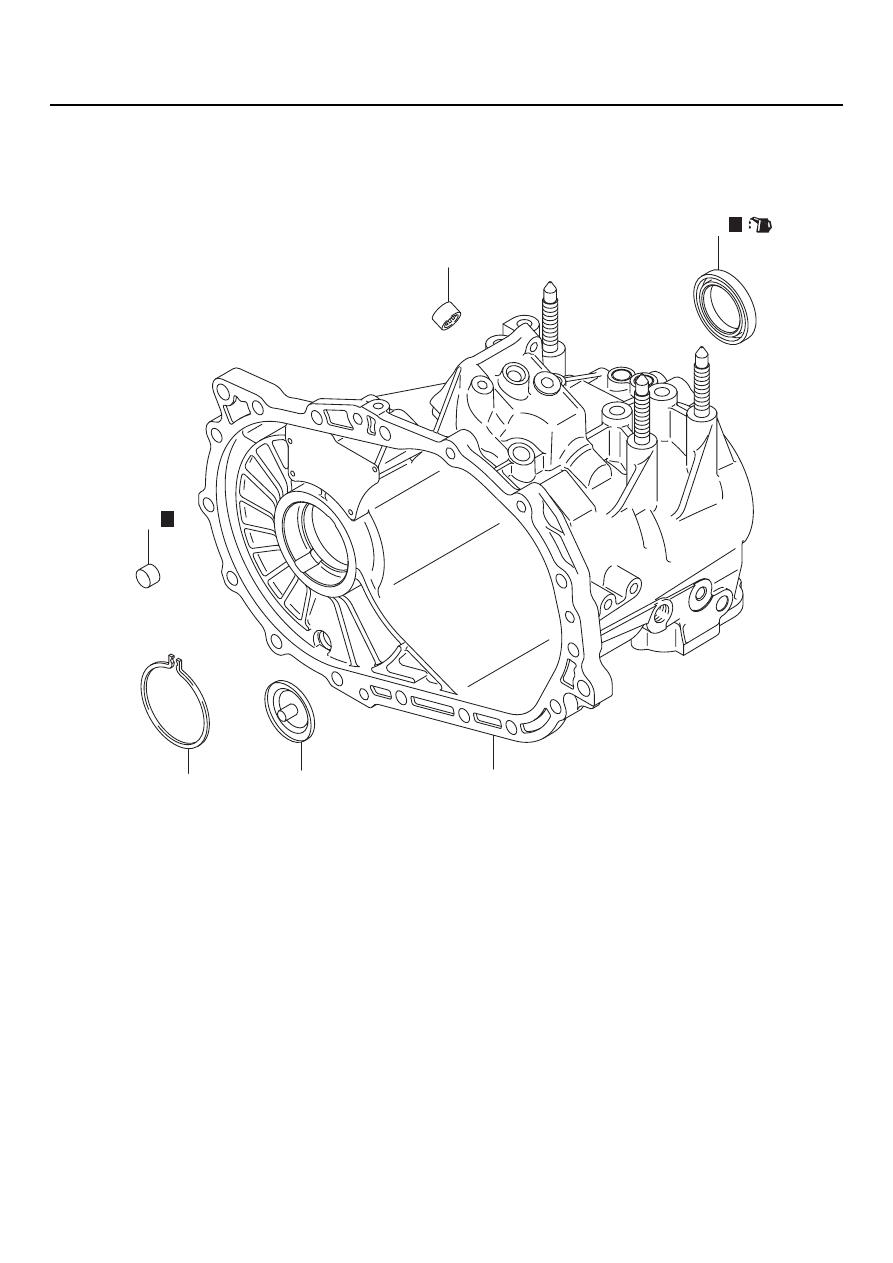

КАРТЕР СЦЕПЛЕНИЯ
КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

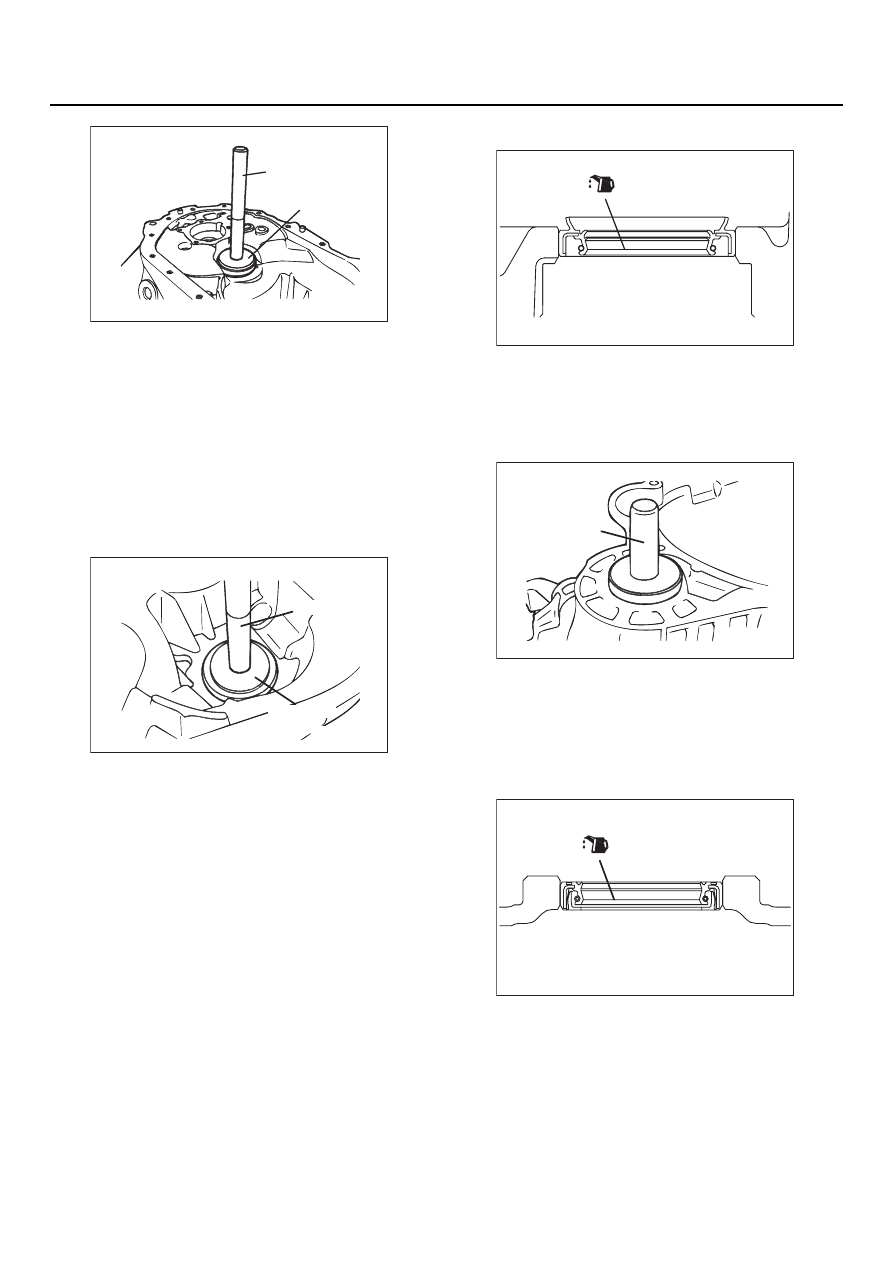

УКАЗАНИЯ К РАЗБОРКЕ

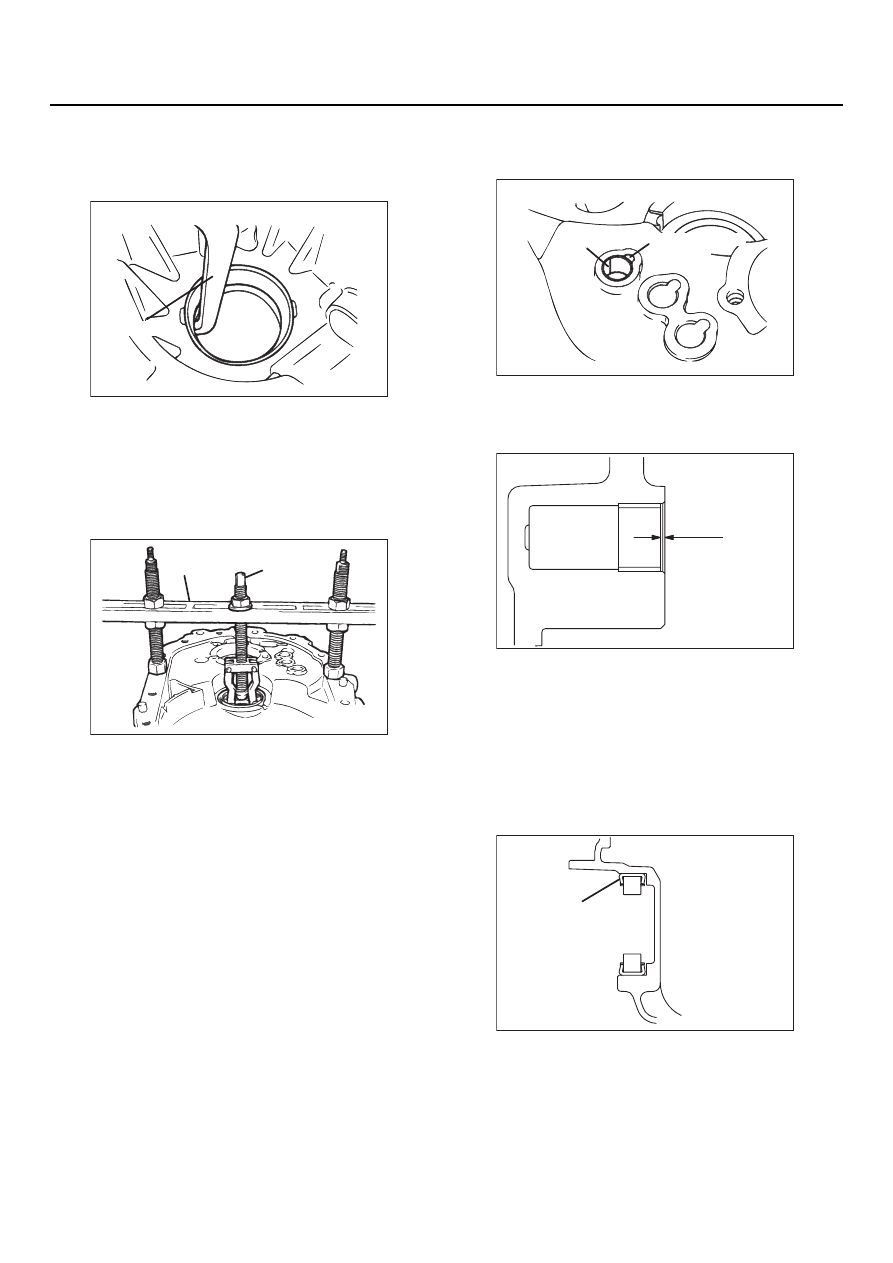

<<A>> ДЕМОНТАЖ НАРУЖНОГО
КОЛЬЦА ПОДШИПНИКА
Воспользовавшись клещами (MD999566),
извлеките наружное кольцо подшипника
из картера сцепления.
<<B>> ДЕМОНТАЖ НАРУЖНОГО
КОЛЬЦА ПОДШИПНИКА
1. Установите перечисленный ниже
специальный инструмент так, как это
показано на рисунке.
•
Приспособление для сжатия пружины
(MD998772)
•
Съемник наружного кольца подшипника
(MD998346)
2. Вращая гайку съемника наружного кольца
подшипника (MD998346), вытяните съемник
вверх и извлеките наружное кольцо.
УКАЗАНИЯ К СБОРКЕ
>>A<< УСТАНОВКА ВТУЛКИ
1. Установите втулку таким образом, чтобы шов
не попал в вентиляционное отверстие
(см. рисунок).
2. Убедитесь в том, что втулка полностью встала
на свое посадочное место, как показано
на рисунке. Торцевая поверхность втулки
должна располагаться на 1 мм ниже кромки
посадочного отверстия.

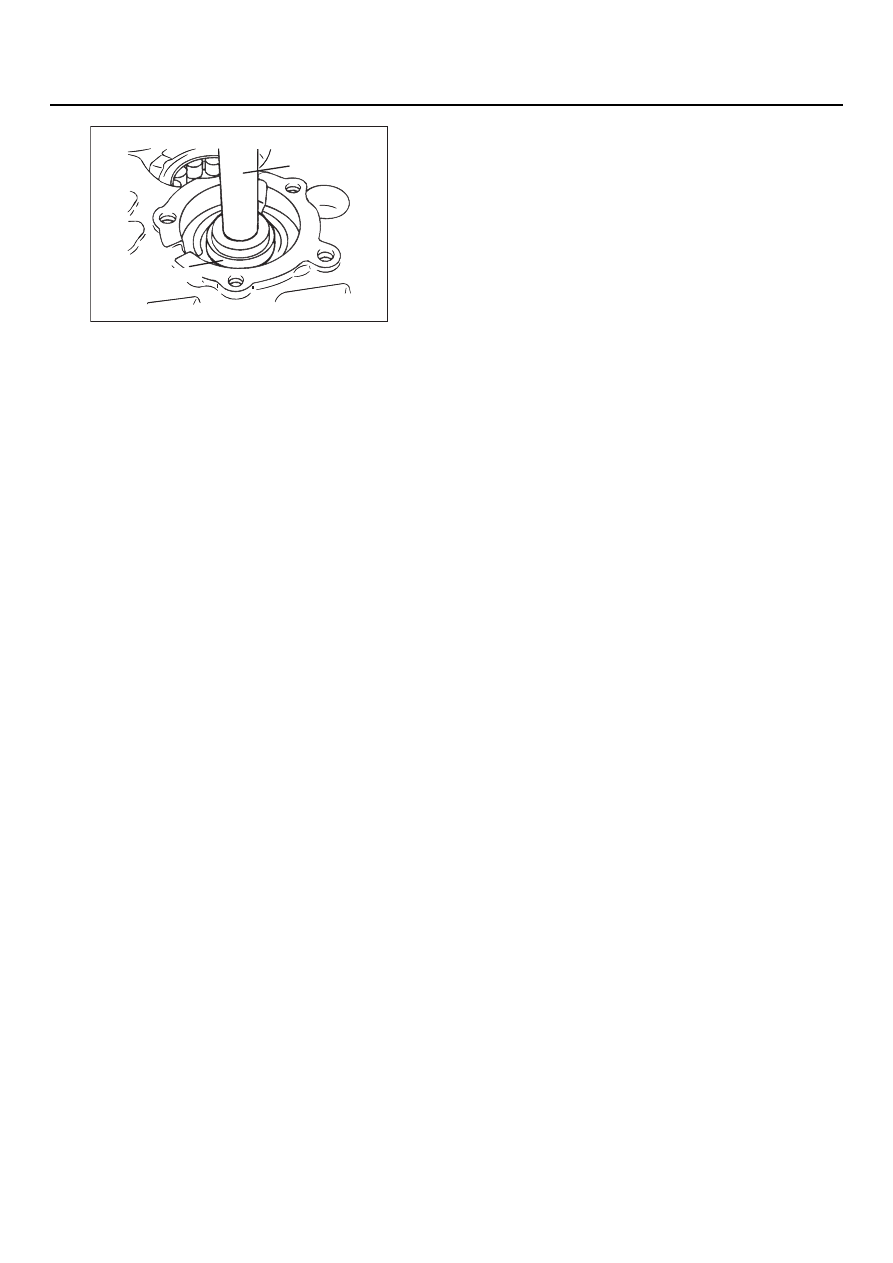

>>B<< УСТАНОВКА НАРУЖНОГО
КОЛЬЦА ПОДШИПНИКА
1. Убедитесь в том, что наружное кольцо
устанавливается правильной стороной.
Установите наружное кольцо таким образом,
чтобы чтобы остался видным
выштамованный на нем номер.
AK204276
MD999566
AB
AK204277AB
MD998346
MD998772
AK204278
Шов втулки
AB
Вентиляционное
отверстие
AK204291
1 мм
AC
AK204279
Сторона
с выштампованным
номером
AB
